Pooljuhtstabilitroni uurimine (0)

1 Hindamata
Punktid
EESTI MAAÜLIKOOL
TEHNIKAINSTITUUT
Energiakasutuse eriala
Üliõpilased:
A. Puis M.Pabusk R.Feldman
Õppeaasta:
2014/2015
Rühm:
EK 1
ELEKTROONIKA ALUSED
Juhendaja :
Toivo Leola
Töö tehtud:
22. oktoober
Aruanne esitatud:
17. detsember
Töö nr:
4
POOLJUHTSTABILITRONI UURIMINE
Katseobjekt:
Õppida tun­dma pooljuht­stabilitroni oma­dusi. Ränistabilitroni pinge-voolu tunnus­­joonte ja koormus­tunnus­joonte üles­võtmine ning analüüs. Stabilitroni para­meetrite määra­mine tunnus­joonte alusel.
KC156A
UZ = 5…6,2 V
IZ =10 mA
IZmin = 3mA
IZmax = 55 mA
Pmax = 0,3 W
Kasutatud seadmed :
Juhtmed
Reostaat x2 (ECO 1 tube 210Ω 1,7A)
Takisti
Pooljuhtstabilitron KC156A
Milliampermeeter x2 ( )
Voltmeeter x2 (Metrahit 2+)
Joonis 4.1 Stabilitron pingestabiliseerimislülituses
3. Võtta üles stabilitroni pinge-voolu tunnusjoon UZ = f (IZ), kui IK = 0 ja RP =  const . (Joonis 4.2). Katsetulemused kanda tabelisse 4.1.
Tabel 4.1 Stabilitroni pinge-voolu tunnusjoon IK = 0, RP = const
IZ, mA
55
49
43
37
30
24
3
0
UZ, V
6,15
6.14
6.06
6.02
5.97
5.92
5.33
3.28
4. Võtta üles stabiliseerimispinge sõltuvus toitepingest UZ = f (E), kui RK = const ja RP = const. (Joonis 4.3). Katsetulemused kanda tabelisse 4.2.
Tabel 4.2 Stabiliseerimispinge sõltuvus toitepingest
RK = 580
RP = 633
IK = 10mA
E, V 39.5
36.6
31.7
26.7
22.5
18.3
12.8
3.6
IZ, mA
55
49
40
30
23
15
5
0
UZ, V
6.10
6.07
6.02
5.95
5.89
5.81
5.52
1.95
5. Võtta üles stabilitroni koormustunnusjoon IZ = f (IK), kui E = const ja RP = const. (Joonis 4.4). Katsetulemused kanda tabelisse 4.3.
Tabel 4.3 Stabilitroni koormustunnusjoon
E = 41 V
Rp = 633
IK, mA
63
50
40
30
20
12
5
0
IZ = mA
0
5
14
26
37
44
51
56
6.  Joonestada sõltuvuste UZ = f (IZ), UZ = f (E) ja I2 = f (IK) graafikud :

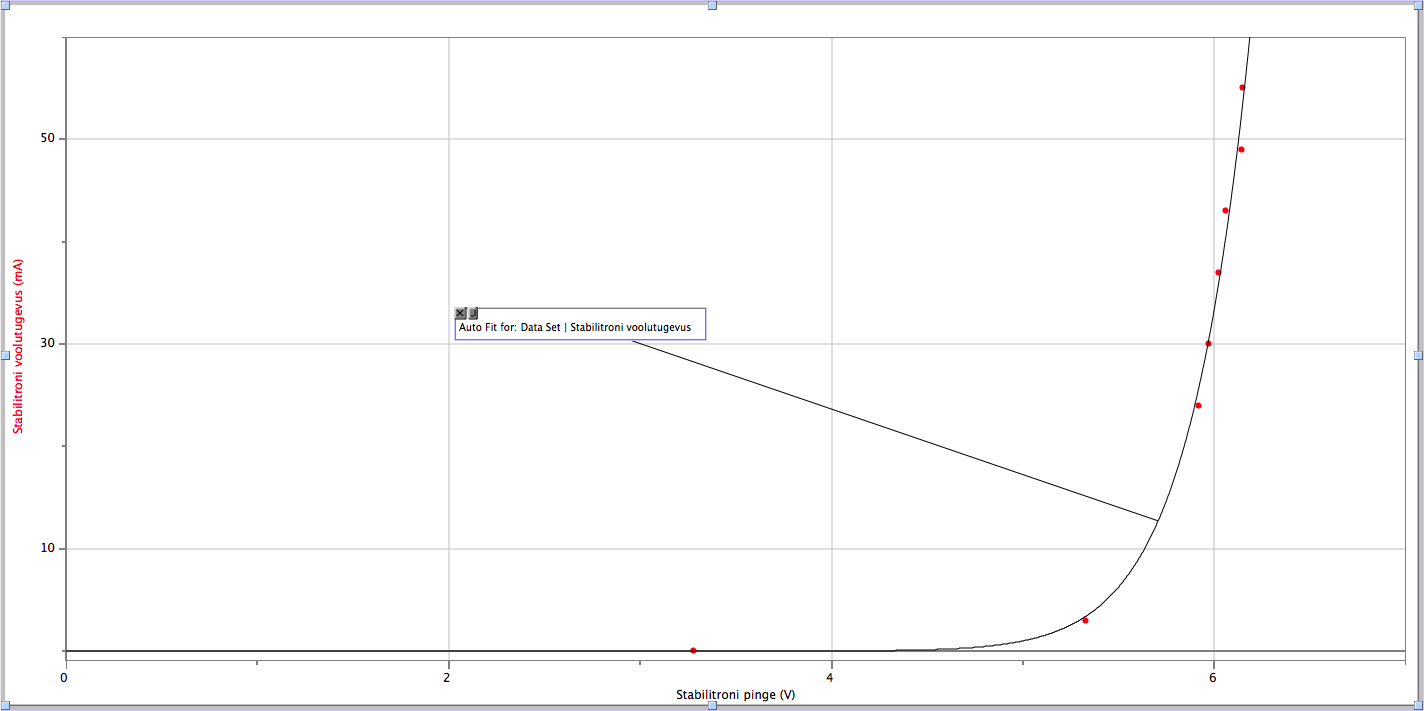

Joonis 4.2 Stabilitroni pinge-voolu tunnusjoon

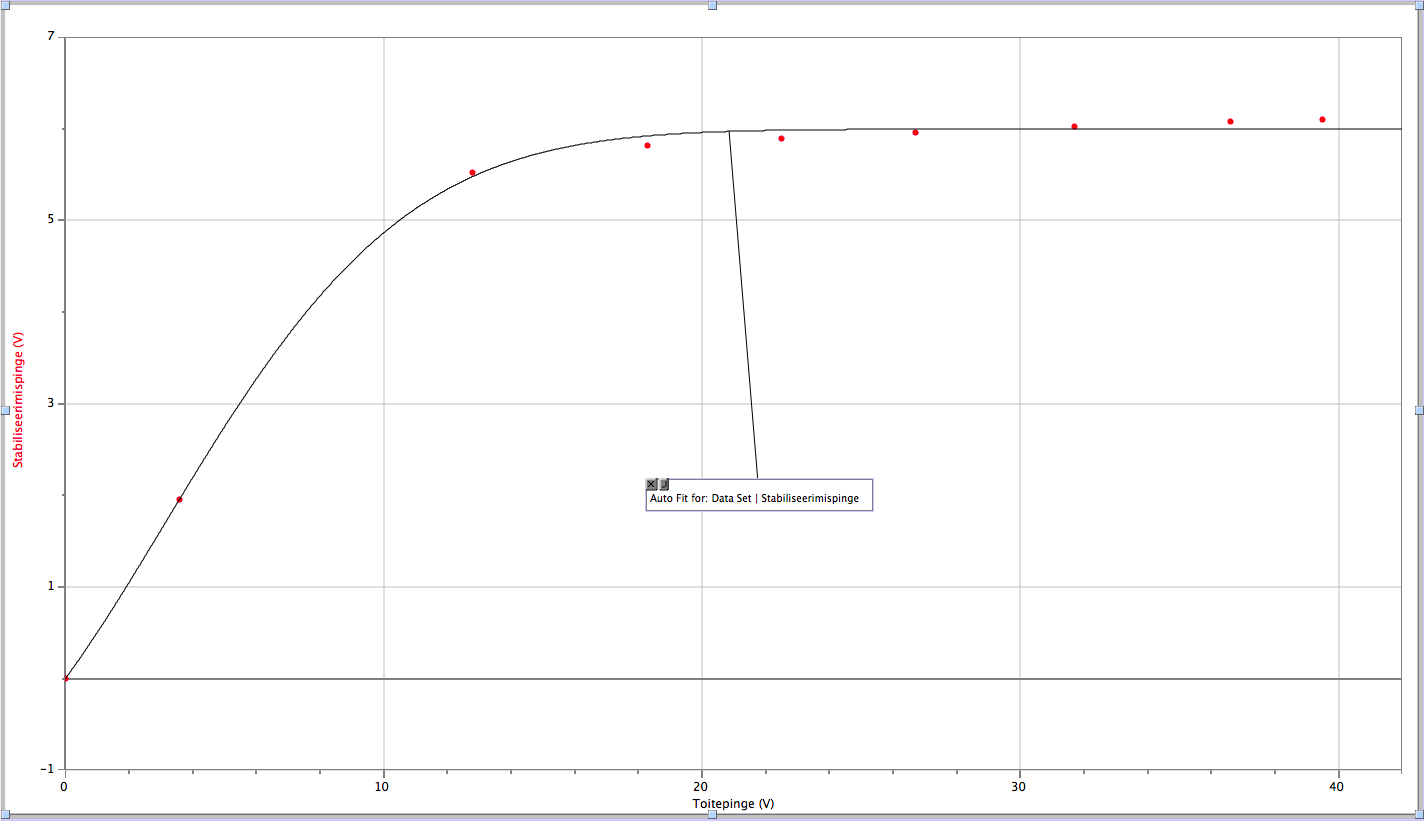

Joonis 4.3 Stabiliseerimispinge sõltuvus toitepingest

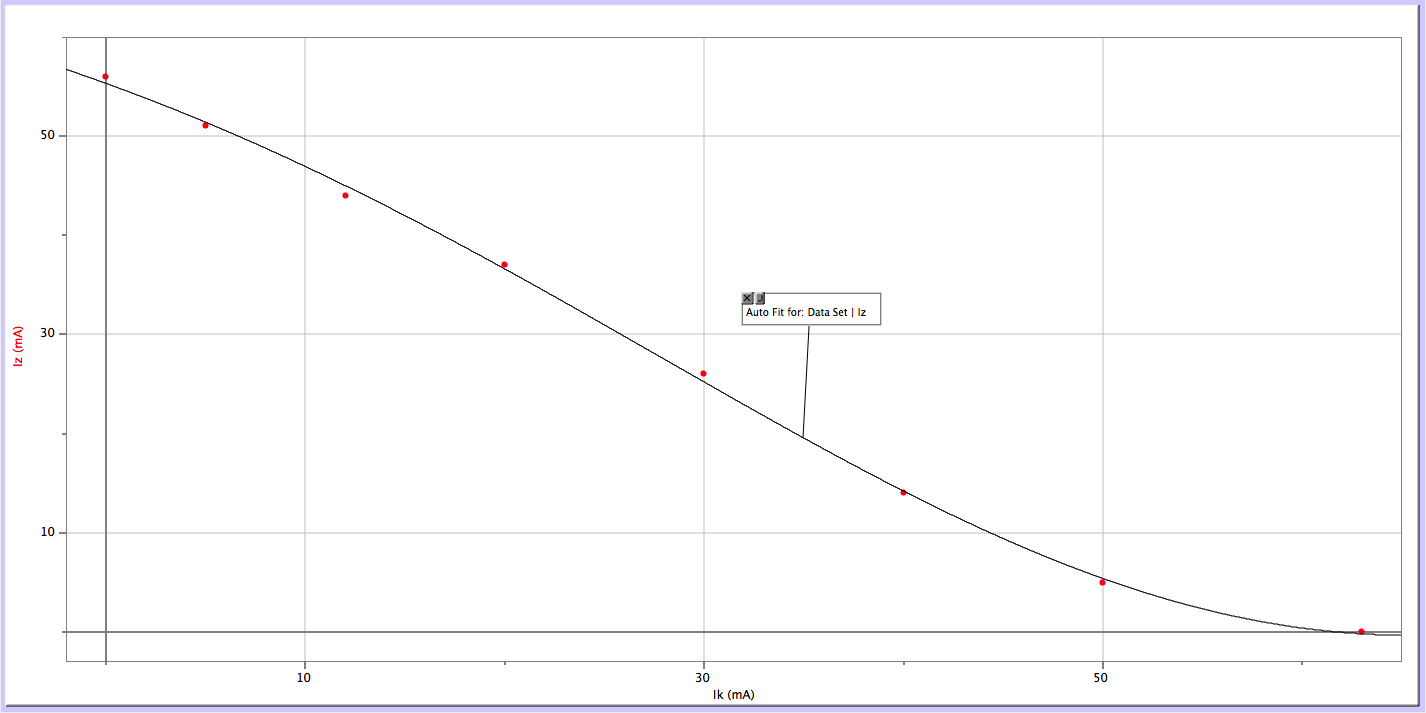

Joonis 4.4 Stabilitroni koormustunnusjoon
7. Määrata stabilitroni diferentsiaaltakistus rZ, staatiline takistus Ro tööpunktis, hüvetegur QZ, stabiliseerumistegur kZ.
Stabilitroni diferentsiaaltakistus rZ:
Stabilitroni staatiline takistus Ro tööpunktis:
Hüvetegur Qz:
Stabiliseerumistegur kz:
(Uz=5.6V)
Järeldused ja kokkuvõte:
Pooljuhtstabilitron (stabilitron, zenerdiood, Zeneri diood e. Z-diood) on ränidiood, mis hoiab pinge temaga rööbitisel koormusel peaegu püsivana, kuigi toitepinge või koormustakistus võib suures ulatuses muutuda. Stabilitron vähendab ka alaldatud pinge pulsatsiooni (vahelduvkomponenti). Stabilitronid töötavad pinge-voolu tunnusjoone vastuharu läbilöögi-piirkonnas (joonis 3.8). Stabilitrone toodetakse pingetele 3...400 V ja vooludele kümnendikest milliampritest mitme amprini. Stabilitrone võib ühendada jadamisi, siis võrdub stabiliseerpinge üksikute stabilitronide stabiliseerpingete summaga.
