TALLINNA POLÜTEHNIKUM
Sten Lepamaa
KEE-14
Pingealused tööd
REFERAAT
Õppeaine: Elektriohutus
Juhendaja : Hergi Kruusimaa
Koostaja : Sten Lepamaa
Tallinn 2016

SISUKORD
1. SISSEJUHATUS 2
2. PINGEALUSTE TÖÖDE ÜLDNÕUDED 3
3. TÖÖTAJATE VÄLJAÕPE JA KVALIFIKATSIOON 4
4. TÖÖVIISID 5
5. TÖÖOLUD 6
6. TÖÖRIISTAD , - SEADMED JA -VAHENDID 7
7. TÖÖ KORRALDAMINE 8
8. TÖÖRÜHMA JUHTIJA TEGEVUSED 8
KASUTATUD KIRJANDUS: 9
Lisa 1: Pingealused tööriistad 11
Lisa 2: Isikukaitse vahendid 12
Dielektrilised kindad 14
Jalanõud 15
15
Kaitse riietus 15
Tulekustutus vahend 16
Lisa 3: Sildid, dokumendid ja mõõteriistad 17

1. SISSEJUHATUS

Referaadi teemaks on pingealused tööd ja valisin antud teema sellepärast, et see on mulle huvipakkuv ja on suurem huvi mõista laiemalt pingealuseid töid. Töötan ise ettevõttes kus tuleb teha meie mõistes erand korras ka pinge all töid. Meie ettevõttes on selleks vajalikud meetmed, dokumendid, tööriistad olemas ja kõik vastab nõutele . Ise isiklikult pole teinud veel pingealust tööd. Olen läbinud koolituse pingealuste tööde sooritamiseks ABB ja Harju Elektri jaotuskilpides. Antud referaadis käsitlen teemasid mis puudutab ohutusnõudeid ja üldtingimusi ja töökorraldust pingealuste tööde tegemisel. Välja on toodud erinevad tööriistad, -seadmed ja -vahendid. Lisaks olen välja toonud pildimaterjali koos täpsustavate kommentaaridega.

2. PINGEALUSTE TÖÖDE ÜLDNÕUDED

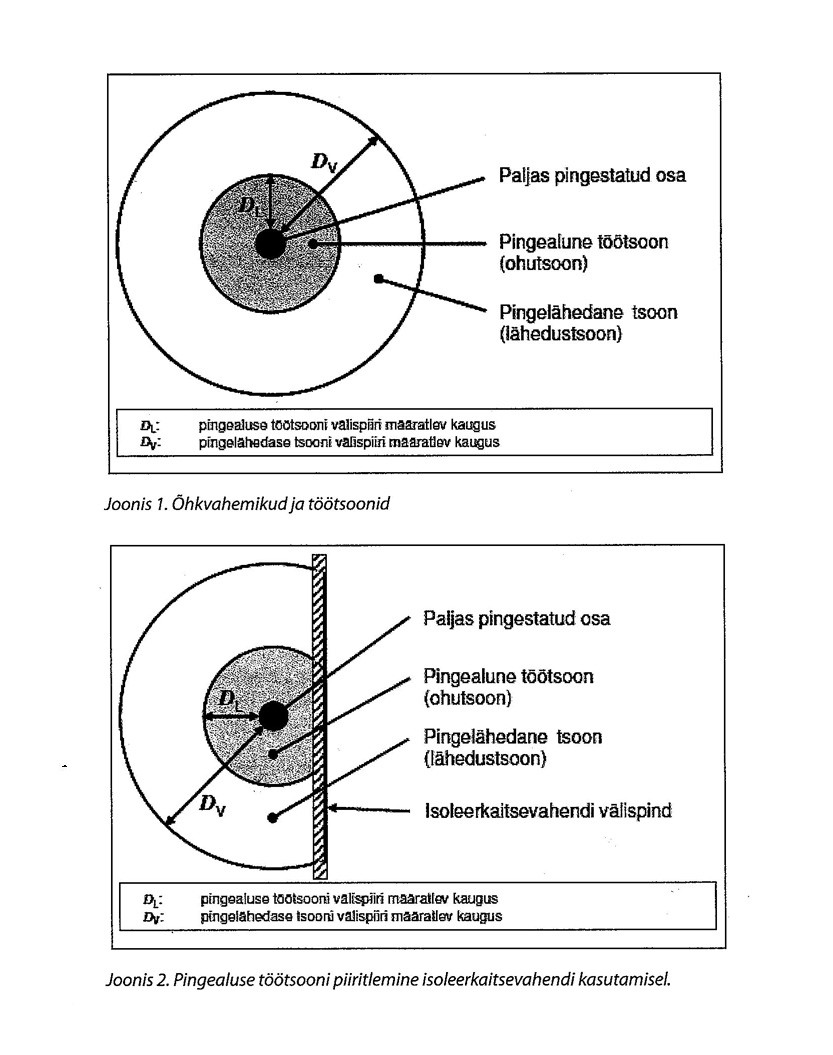

Pingealuste töötoimingute ajal võivad töötajad puudutada pingestatud paljasosi või siseneda pingealusesse töötsooni kas oma kehaosadega või käsitsevate tööriistade, -seadmete või –vahenditega. Pingealune töötsoon on pingestatud paljasosa ümbritsev ruumiosa . Pingealuse töötsooni välimine piir on kindlalt määratletud.
Oluline nõue on, et pingealuseid töötoiminguid tohib sooritada alles pärast plahvatus- ja tuleriski kõrvaldamist. Tööpaik peab olema püsikindel, et töötaja mõlemad käed jääksid vabaks. Töötajad peavad kandma sobivaid ning pingealuste tööde nõutele vastavaid isikukaitsevahendeid, riietuses ega kehaosadel ei tohi olla ohtlikeks osutada võivad metallesemeid, nt ehteid. Tuleb arvestada kõiki tööpaiga ümbruse potentsiaalierinevusi ja pingeid. Sõltuvalt töö iseloomust võivad pingealuseid töid sooritada ohuteadlikud või elektrialaisikud, kes on nendeks töödeks spetsiaalselt välja õpetatud. Ümbrusolude nt niiskuse, temperatuuri , tulle jms erinevus tavalisest võib muuta töö ohtlikumaks. Vastavad tööpiirangud peavad olema määratletud.

3. TÖÖTAJATE VÄLJAÕPE JA KVALIFIKATSIOON

Sõltuvalt töö iseloomust võivad pingealuseid töid teha ohuteadlikud või elektrialaisikud, kes on vähemalt 18 aastat vanad ja kelle tervislik seisund on kontrollitud. Nendel töötajatel peab olema vähemalt üheaastane analoogsete pingevabade tööde kogemus elektripaigaldistes ja nad peavad olema pingealusteks töödeks spetsiaalselt välja õpetatud.
Pingealuste tööde väljaõpe võib toimuda täiendõppena ametikoolis, vastava koolitusloaga koolituskeskuses või ettevõttesisese õppena. Ettevõttesisese õppe korral peab see toimuma pingealuste tööde kursuse läbinud elektrialaisiku juhtimisel, kusjuures eeldatakse, et see elektrialaisik on sooritanud vähemalt tehnilise eksami ja saanud pingealuse töö juhtimisel piisavaid kogemusi. Väljaõpe peab vastama pingealuse töö erinõuetele ja koosnema teoreetilisest osast ja praktilistest harjutustest. Pingealuste tööde praktiline väljaõpe toimub algul pingetutes seadmetes /seadmetel ning alles küllaldase harjutamise järel võib see toimuda ka pingestatud seadmetes(seadmetel).Väljaõpe pingealusteks madalpingetöödeks peab kestma vähemalt 8 tundi. Pingealuste tööde eriväljaõpet pole vaja mõnedel lihtsamatel töödel, nt kaitsmete vahetamine, lülitamine isoleerkepiga, sekundaarahelate, mõõteriistade, releekaitse-, automaatika -, telemehaanika- ja sidevahendite hooldustööd. Väljaõppe eduka lõpetamise kohta tuleb välja anda tunnistus , mis kinnitab, et isik on võimeline tegema väljaõppele ja omandatud oskustele vastavaid pingealuseid töid.
Pingealuste tööde õigus ja pädevusaste peavad olema sellekohase tunnistusega dokumenteeritud. Koolituse läbinutele antakse tunnistus, milles on näidatud , mis tüüpi pingealuste tööde teostamiseks on koolitus andnud vajaliku ettevalmistuse. Väljastatavale tunnistusele tuleb kanda vähemalt alljärgnevad andmed:
- pingeaste, mille kohta pingealuste tööde koolitus on korraldatud
- töömeetodid, mida koolituse käigus käsitleti
- teooriakoolituse sisu
- praktika sisu
- koolituse kestus
- koolitaja kontaktandmed .

4. TÖÖVIISID

Sõltuvalt töötaja paigutusest pingestatud osade suhtes ning elektrilööki ja lühist vältivate meetmete kasutamisest, rakendatakse peamiselt kolme allpool nimetatud tööviisi. Pingealune tööviis, mille juures töötaja, kelle käed on elektriliselt kaitstud isoleerkinnastega ja võimalikult ka isoleerkätistega, teeb tööd otseses mehaanilises kokkupuutes pingestatud osadega. Lisaks isoleerkinnastele tuleb madalpingepaigaldistes vajaduse korral kasutada isoleertööriistu ja/või töötaja isoleerimist maast.Pingealune tööviis, mille juures töötaja sooritab tööd elektrilises kokkupuutes pingestatud osadega, kusjuures ta on eelnevalt viidud pingestatud osadega samale potentsiaalile ning on kõigist ümbritsevatest osadest nõuetekohaselt isoleeritud.

5. TÖÖOLUD

Olenevalt töö keerukusest määratakse tööolude järgi tööviis, mida tuleb vastavalt punktile järgida. Tööolude järgi valitakse ka konkreetsed töötoimingud, võttes arvesse ettevalmistustöid ning eritööriistade ja -seadmete kasutamisvajadust. Tööolud võivad hõlmata üht või mitut alljärgnevat asjaolu:

• pingealuse tööga seotud isikute, nt. elektripaigaldise käidukorraldaja, elektritöö juhi, töörühma juhtija ja töötajate omavahelised töösuhted;

• lülitusliigpingete piiramismeetmed töökohal, nt võimsuslülitite automaatse taaslülitamise tõkestamine ;

• inimeste töötamiskaugused ja juhtivate vahendite jaoks ettenähtud kaugused. Nimetatud kaugused põhinevad faasi ja maa vahelisel pingel, kuid nad peavad olema antud ka faasidevahelise pinge ja nõutava isolatsioonitaseme järgi.


6. TÖÖRIISTAD, -SEADMED JA -VAHENDID

Tööriistad, ‑seadmed ja -vahendid peavad olema selgelt märgistatud. Märgistamine peab tagama, et pinge­alustel töödel kasutataks ainult nendeks töödeks ­ettenähtud tööriistu, -seadmeid ja ‑vahendeid ning et oleks välditud nende vahetusseminek. Tööriistu, -seadmeid ja -vahendeid tuleb kasutada nende tootjate või tarnijate juhendite kohaselt. Juhendid peavad olema eestikeelsed, vajadusel lisaks veel ka muukeelsed. Tööriistade, -seadmete ja -vahendite hooldamine peab tagama nende kasutamisvalmiduse ja neid tuleb eesmärgikohaselt kasutada. Tööriistade, -seadmete ja -vahendite kasutamisvalmiduse tagamine hooldamisega tähendab Tööriistu, -seadmeid ja -vahendeid tuleb kasutada nende tootjate või tarnijate juhendite kohaselt. Juhendid peavad olema eestikeelsed, vajadusel lisaks veel ka muukeelsed. Tööriistade, -seadmete ja -vahendite hooldamine peab tagama nende kasutamisvalmiduse ja neid tuleb eesmärgikohaselt kasutada.nde perioodilist visuaalset ülevaatust ja ettenähtud juhtudel elektrilist teimimist, sh elektrilise terviklikkuse ja mehaaniliste omaduste kontrolli pärast remonti ja/või modifitseerimist. Töövahendite hulka kuuluvad ka isikukaitsevahendid . Paljaste pingestatud või maandatud osade ajutiseks kaitsmiseks (kinni katmiseks) kasutatavad isoleermaterjalist lisakaitsed peavad olema elektrilises ja mehhaanilises mõttes piisavalt vastupidavad.
Kõrgepingetööriistad ja töövahendid tuleb alati varustada passidega.

7. TÖÖ KORRALDAMINE

Pingealuseid töid tuleb reeglina teha töökäsk - loa alusel. Keeruka töö korral tuleb ettevalmistustööd kavandada varakult ja kirjalikult. Pingealuseid töid peab reeglina tegema vähemalt kaks pingealuse töö koolituse läbinud töötajat, kellest üks on töörühma juhtija ja teine(sed) on töö tegija(d). Pingealuse töö töörühma juhtija peab jälgima töö kulgu ja ei tohi töökohast ka lühiajaliselt eemalduda. Töörühma juhtija võib abistada töö tegijat ainult niipalju, kuivõrd see ei sega töö jälgimist. Kui kavandatud töötoimingute suhtes on mingeid kahtlusi , tuleb enne töö alustamist sooritada üks või mitu eelproovi. Töö nõuetekohaseks ettevalmistamiseks tuleb hoolikalt läbi mõelda kõik elektri- ja muu ohutuse küsimused. Enne töö alustamist tuleb kindlaks teha, kust saab õnnetusjuhtumi korral tööpaiga kõige kiiremini pingetuks teha.

8. TÖÖRÜHMA JUHTIJA TEGEVUSED

Pingealuseid töid tuleb reeglina teha töökäsk - loa alusel. Keeruka töö korral tuleb ettevalmistustööd kavandada varakult ja kirjalikult. Pingealuseid töid peab reeglina tegema vähemalt kaks pingealuse töö koolituse läbinud töötajat, kellest üks on töörühma juhtija ja teine(sed) on töö tegija(d). Pingealuse töö töörühma juhtija peab jälgima töö kulgu ja ei tohi töökohast ka lühiajaliselt eemalduda. Töörühma juhtija võib abistada töö tegijat ainult niipalju, kuivõrd see ei sega töö jälgimist.Kui kavandatud töötoimingute suhtes on mingeid kahtlusi, tuleb enne töö alustamist sooritada üks või mitu eelproovi. Töö nõuetekohaseks ettevalmista­miseks tuleb hoolikalt läbi mõelda kõik elektri- ja muu ohutuse küsimused.

Enne töö alustamist tuleb kindlaks teha, kust saab õnnetusjuhtumi korral tööpaiga kõige kiiremini pingetuks teha.

KASUTATUD KIRJANDUS:

http://www.ene.ttu.ee/elektriajamid/oppeinfo/materjal/AAV0150/9.3_Elektripaigaldise_kaidu_ohutusjuhend.pdf

https://www.elektrilevi.ee/et/ohutus

Elektripaigaldiste käidu ohutusjuhend

https://www.riigiteataja.ee/akt/87340

http://www.slideshare.net/maiekuhi/elektriohutus

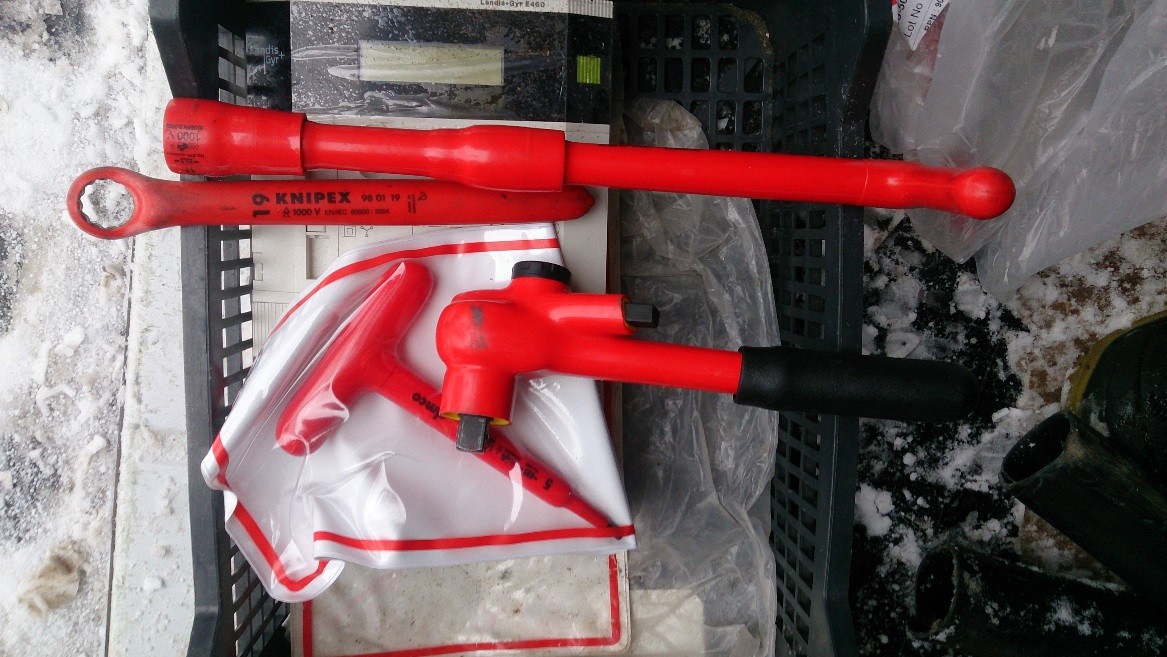

Lisa 1: Pingealused tööriistad

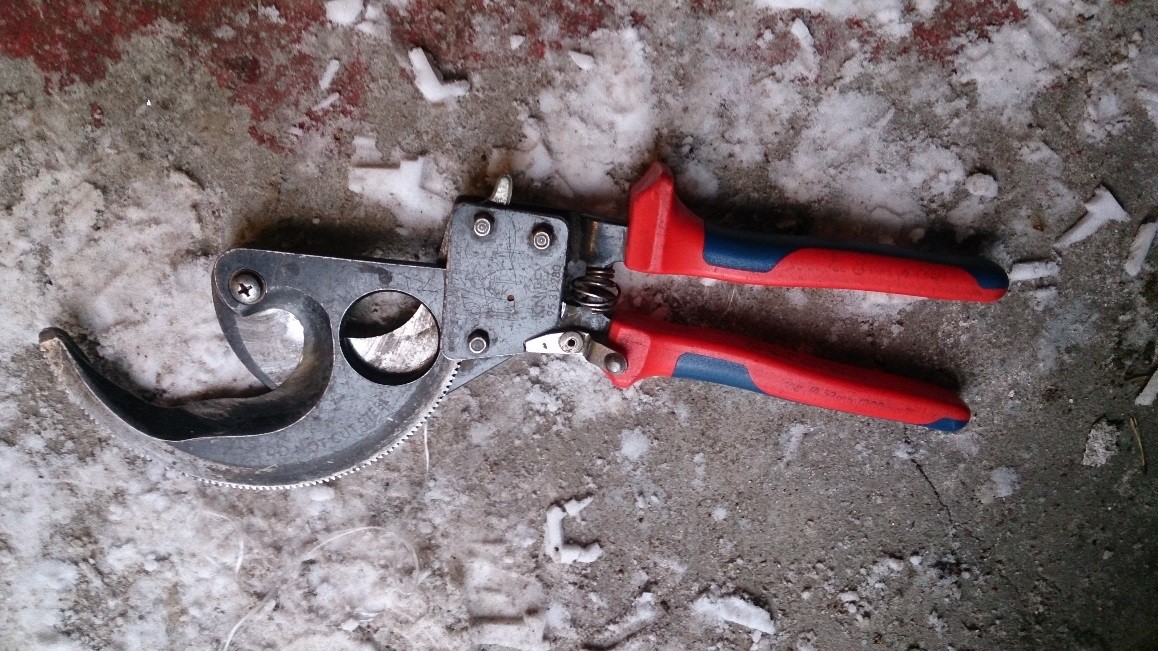

Kaablilõiketangid
Jadavinnaklüliti paigaldamiseks sobilikud töövahendid

Lisa 2: Isikukaitse vahendid

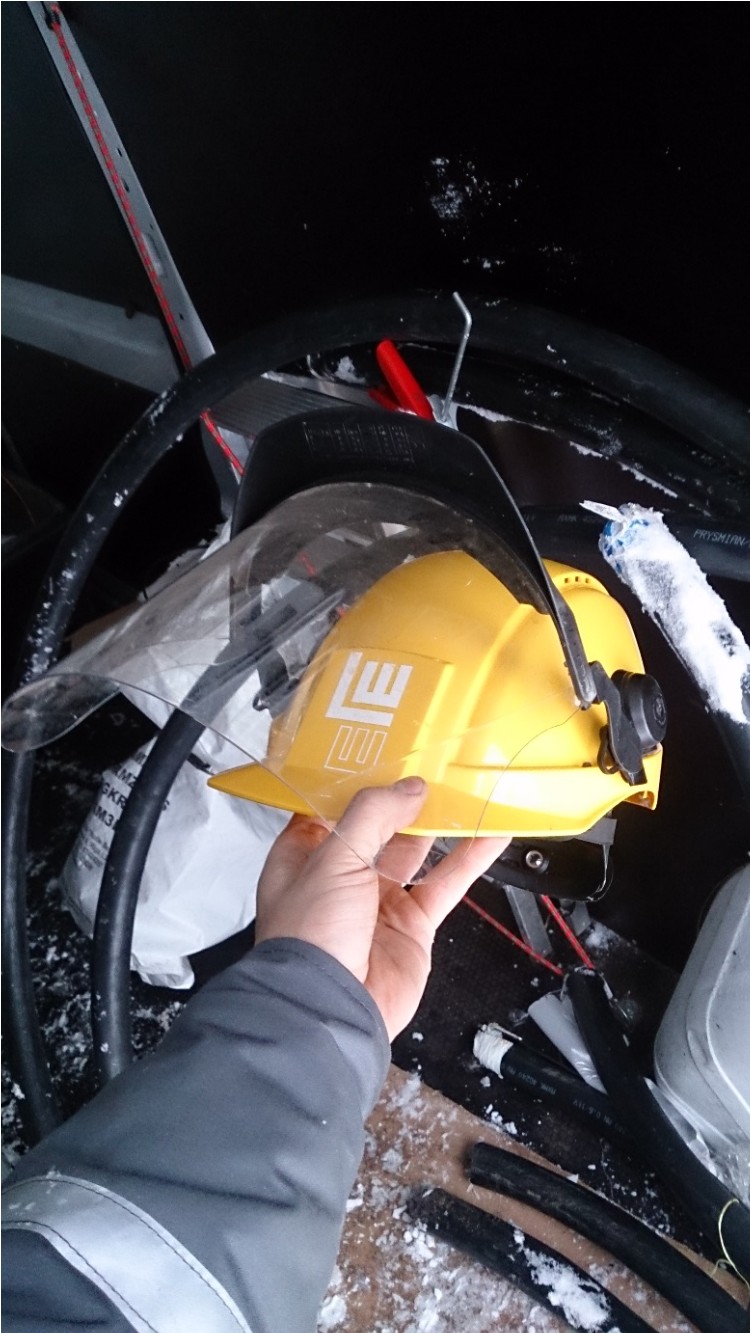

Isikukaitse kiiver koos visiiriga

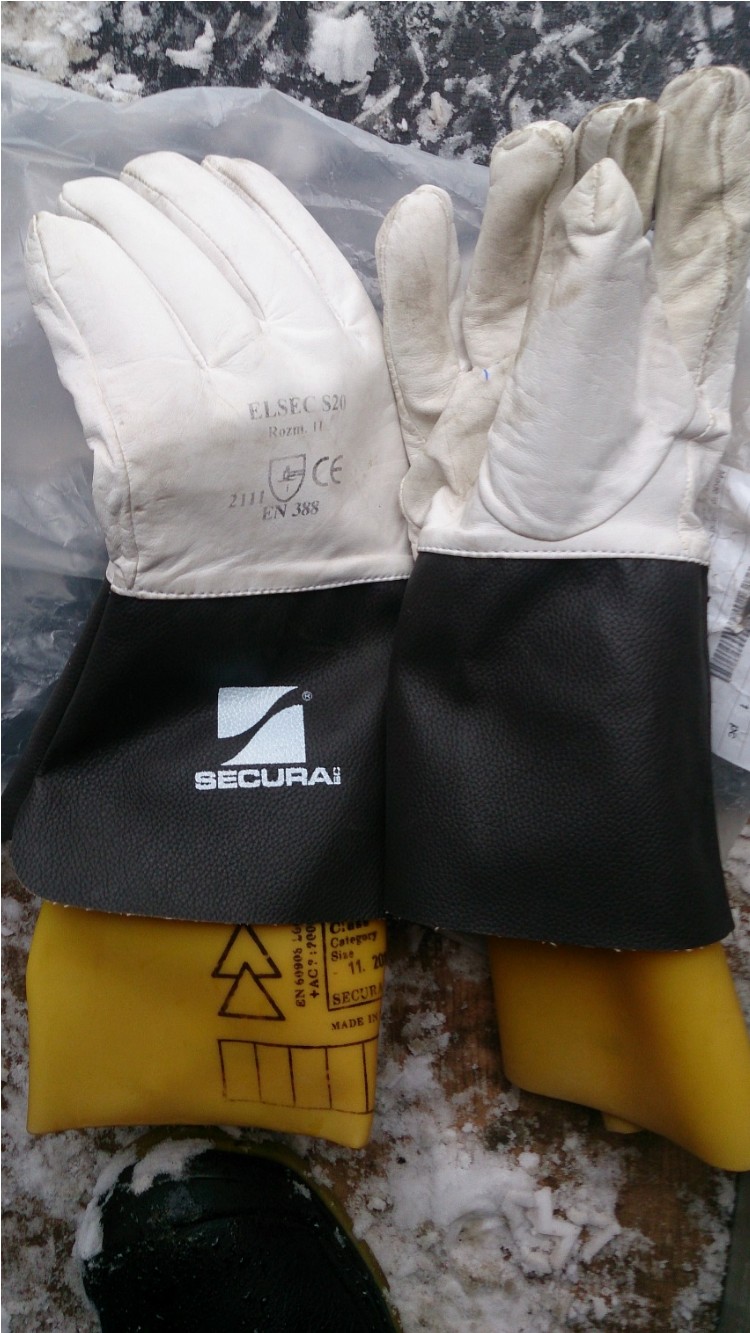

Dielektrilised kindad

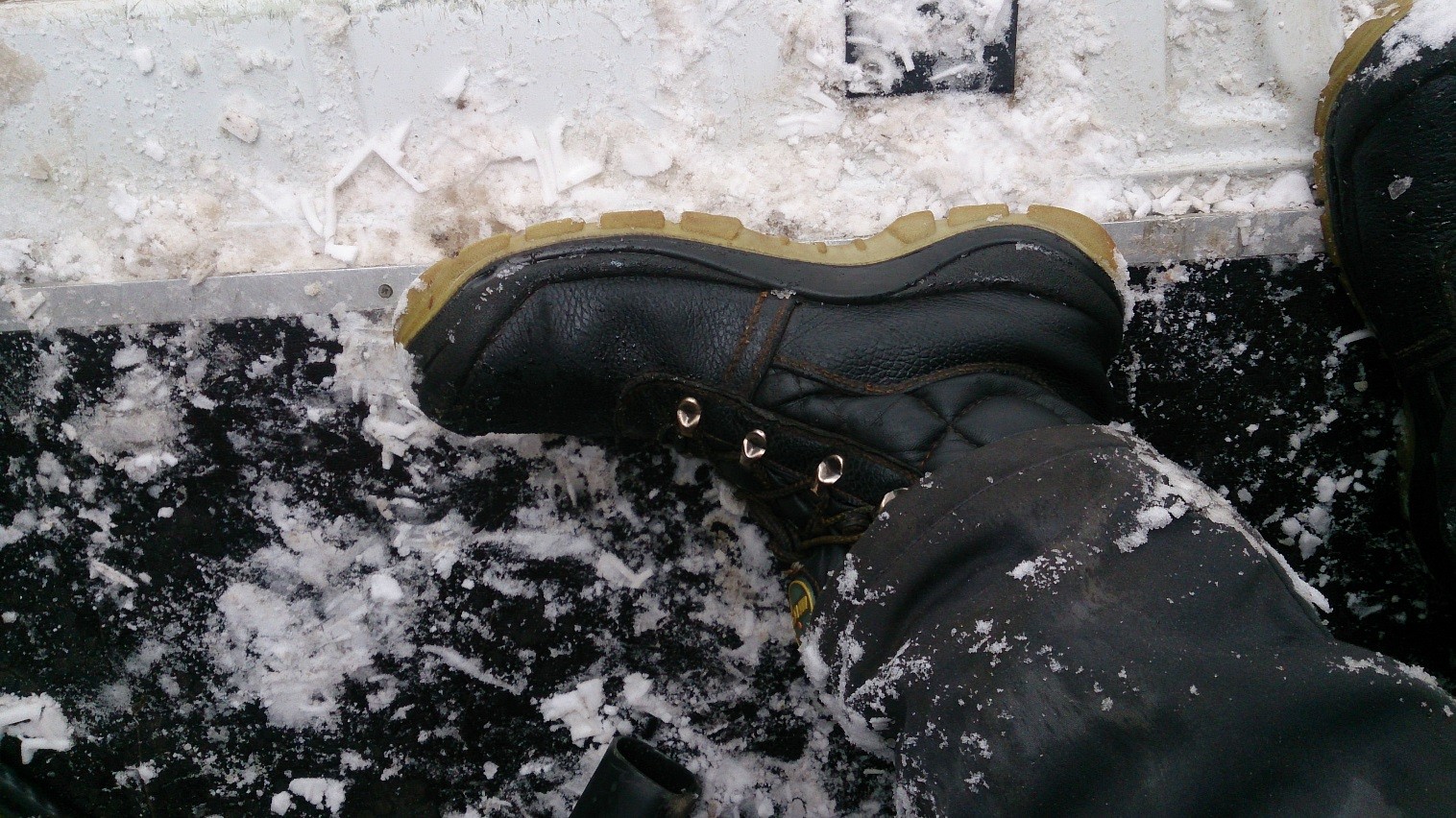

Jalanõud

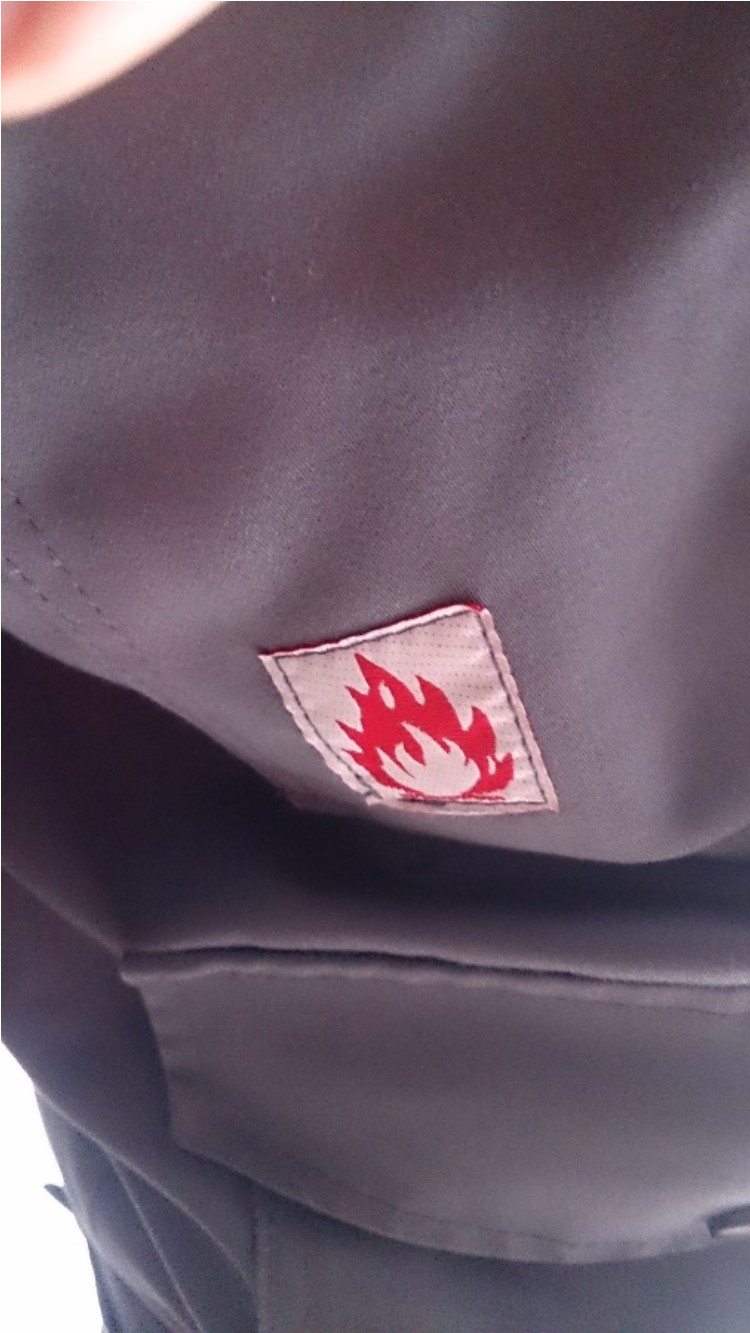

Kaitse riietus

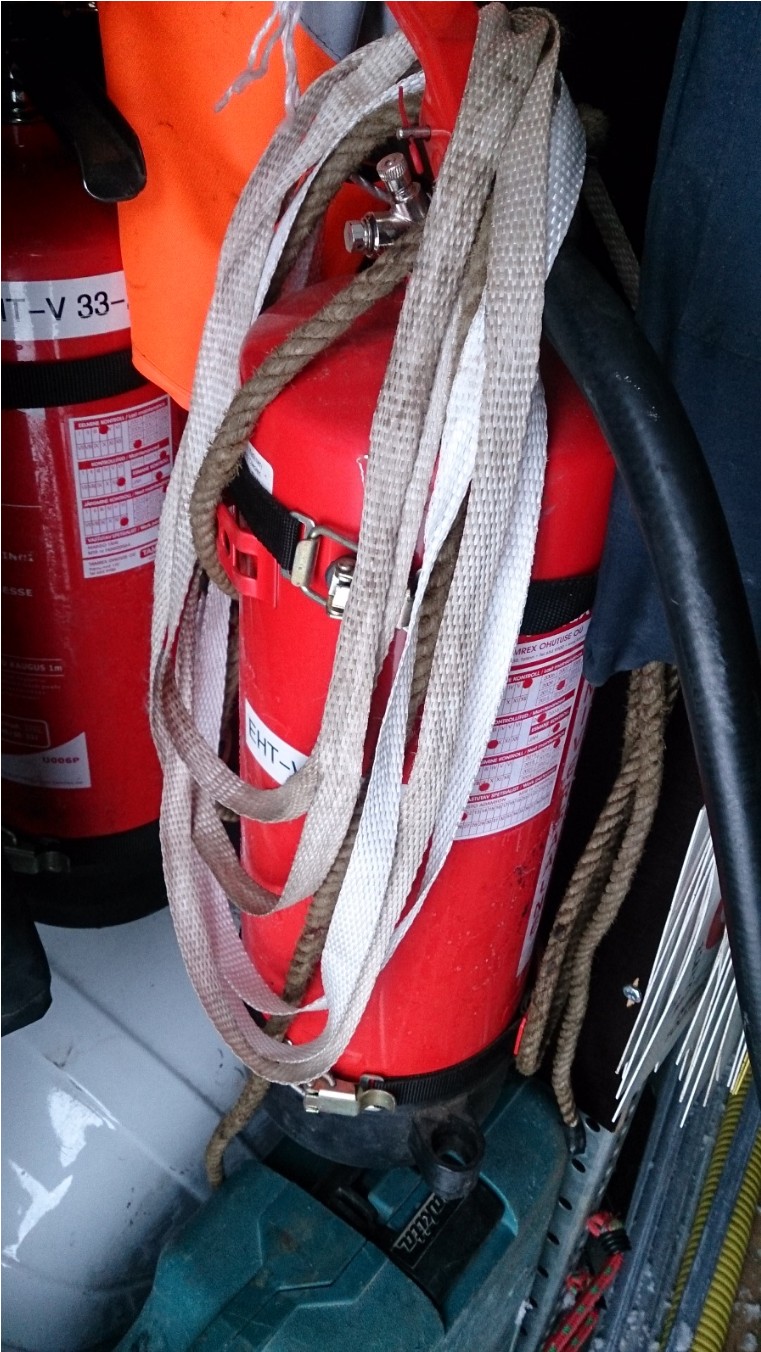

Tulekustutus vahend

Lisa 3: Sildid, dokumendid ja mõõteriistad

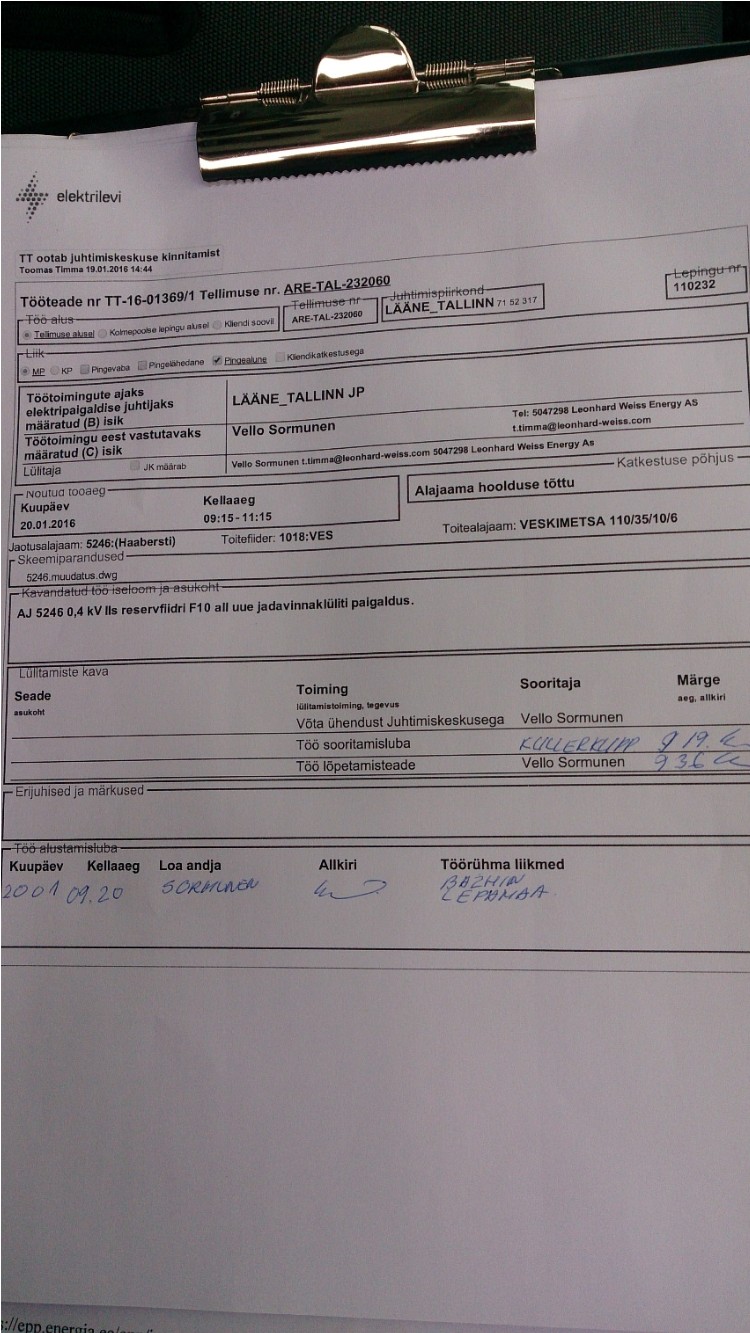

Pingealuse tööteatis

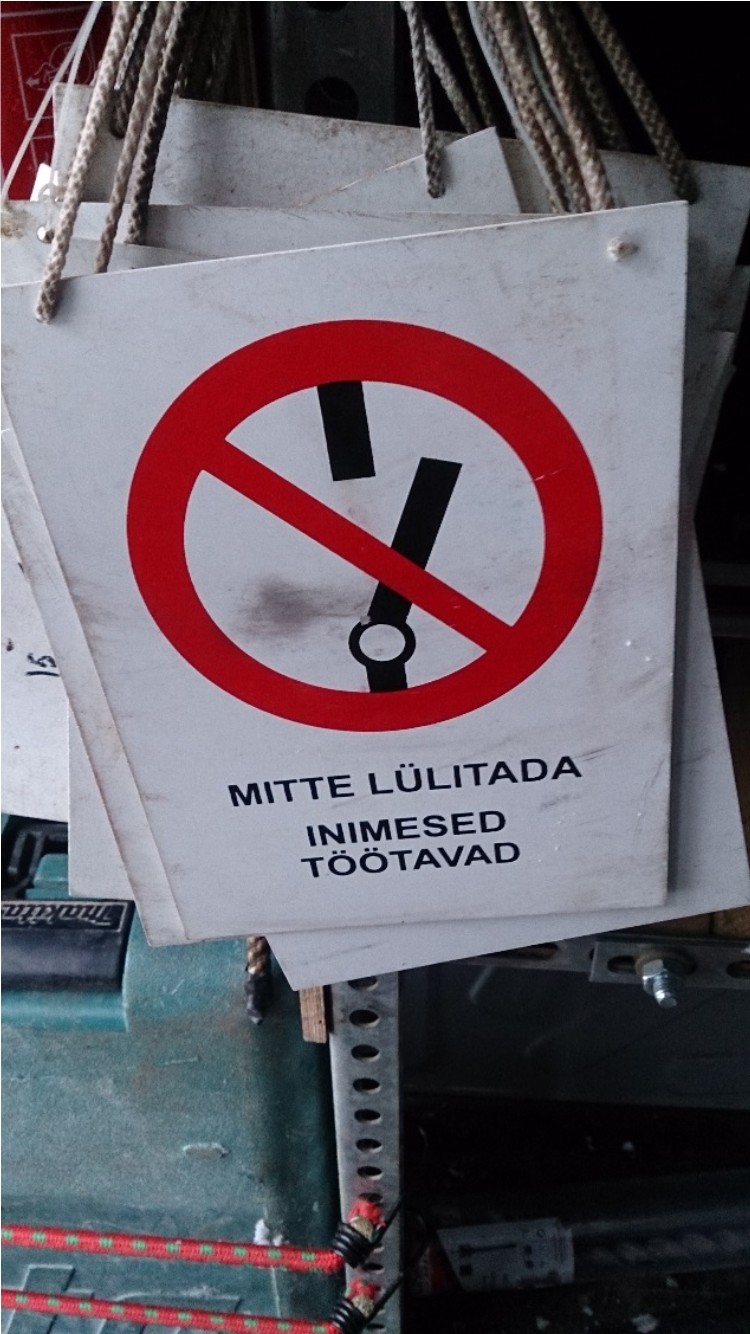

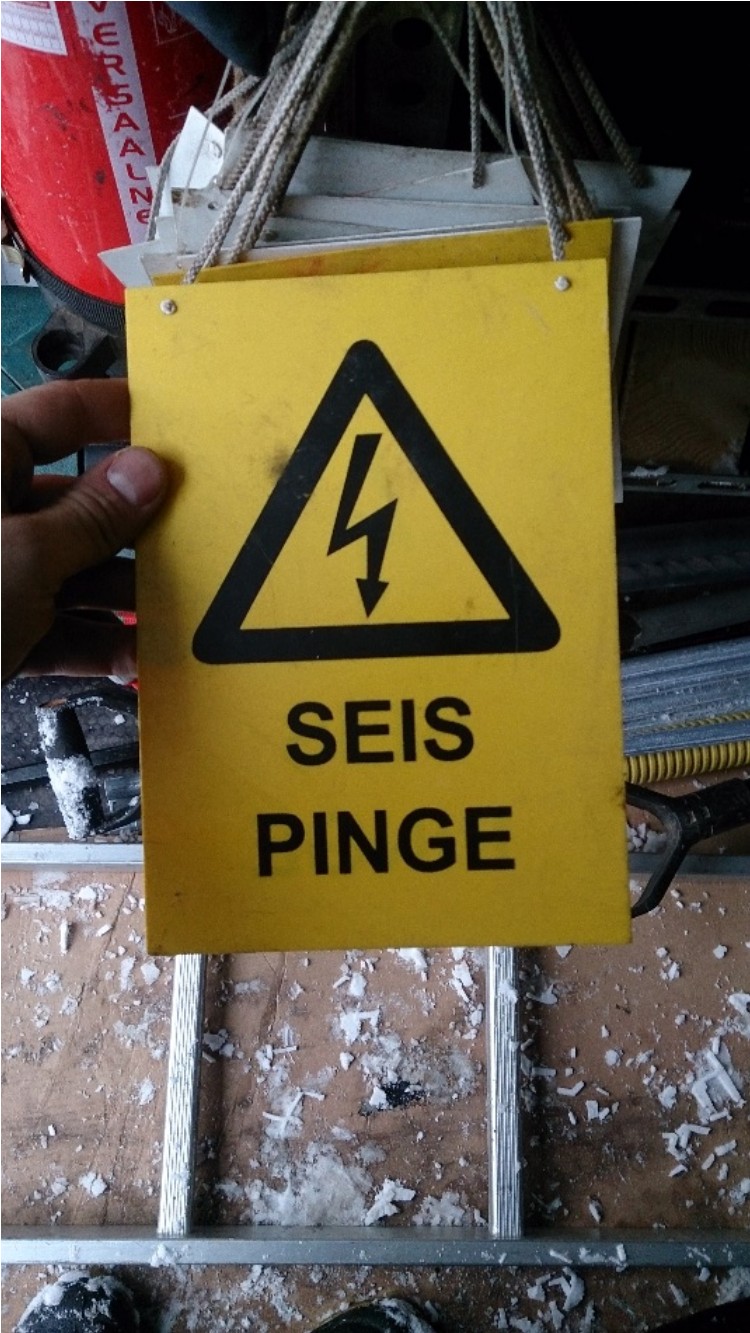

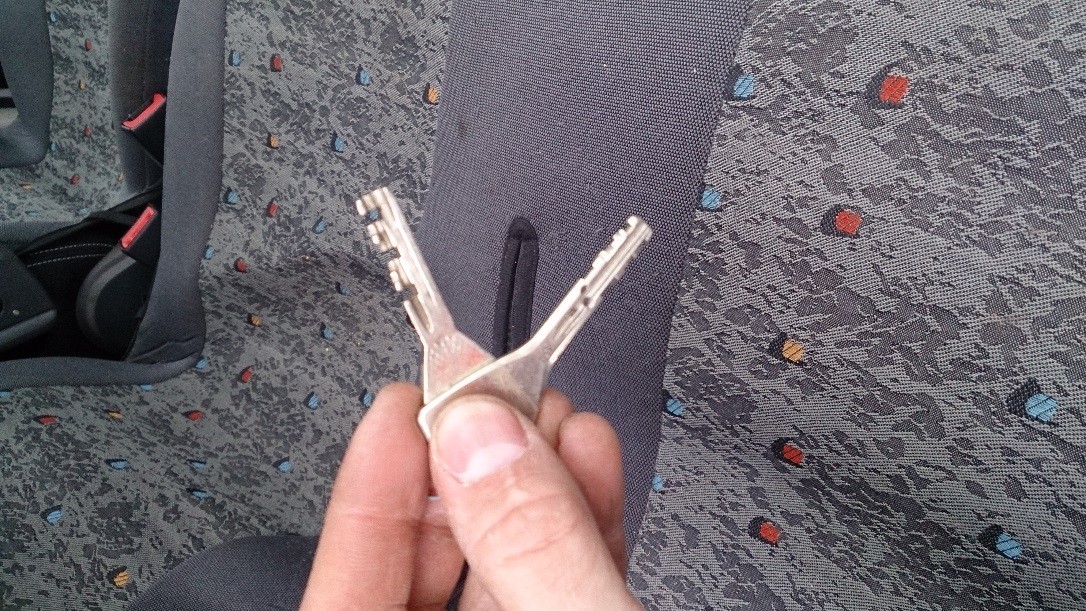

Hoiatussilt ja alajaame võtmed (S1)

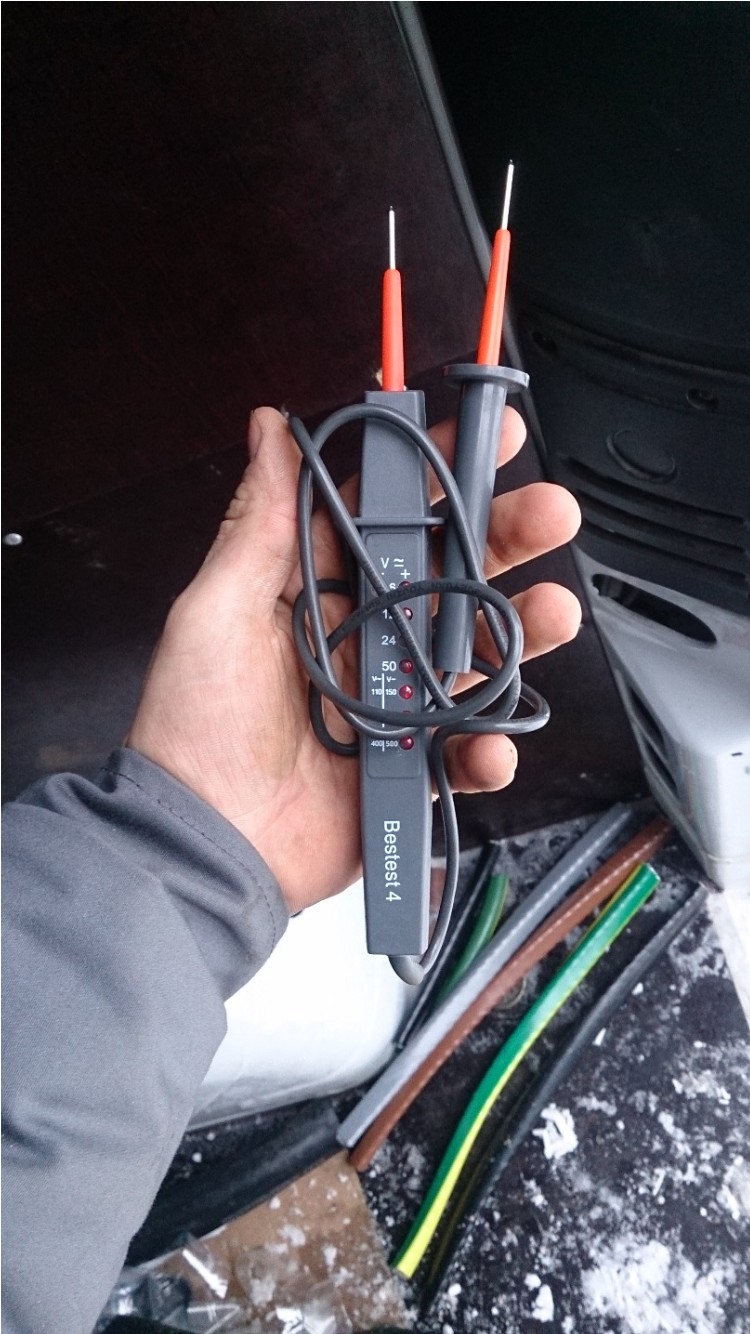

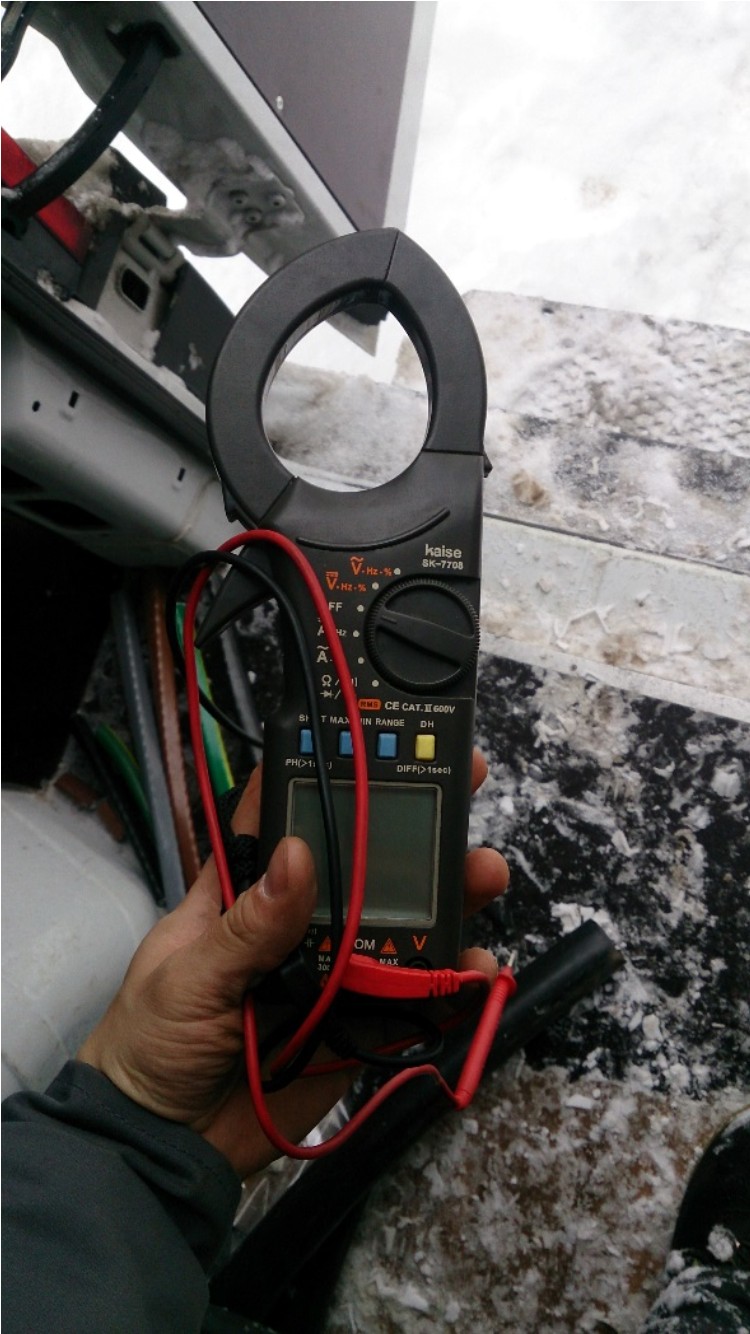

Voltmeeter ja ampertangid
Elektripaigaldise käidu ohutusjuhend ja hoiatussilt

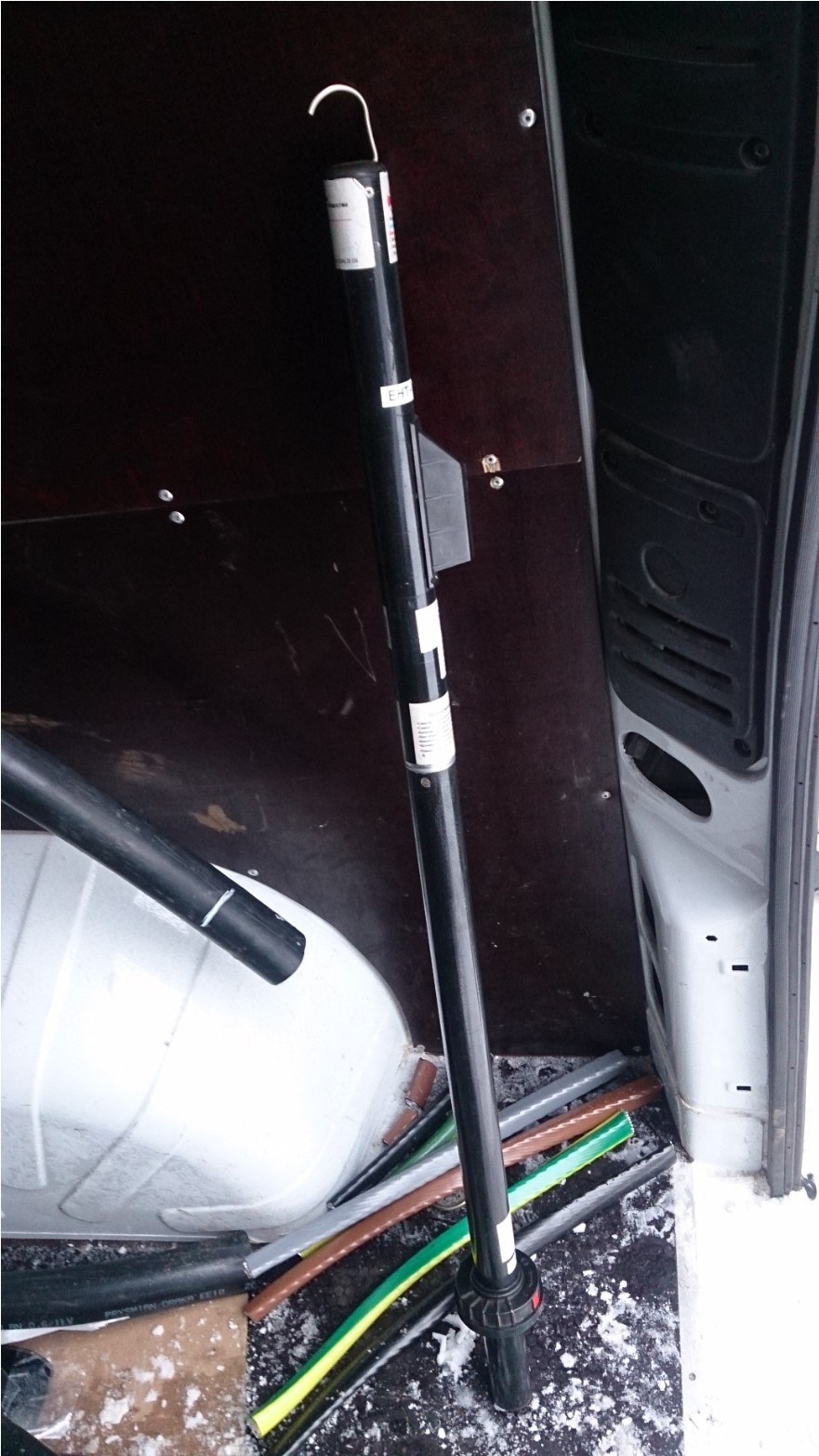

Faseeringu kontroll sealdis
