Ofsetmasina ehitus (1)

EKSAM
Milleks on ofsetmasinatel niisutussüsteem?
niisutusaparaat on ettenähtud trükivormi vaheelementide (mitte- trükkivate elementide) ühtlaseks või valikulikuliseks niisutamiseks
Niisutussüsteem ofsettrükis peab tagama ühtlase ja stabiilse niisutusvee kandmise trükivormile. Samuti peab võimaldama juhtida värvi ja vee tasakaalu trükiprotsessis
Milliseid niisutussüsteeme teate?
Niisutussüsteemid piiritusega
Kileniisutus
Niisutussüsteemid niisutusvee viimisega värviaparaati
Katkestatud niisutuse etteandmise süsteemid
Pideva niiskuse etteandmisega seadmed
Pihustitega niisutussüsteemid

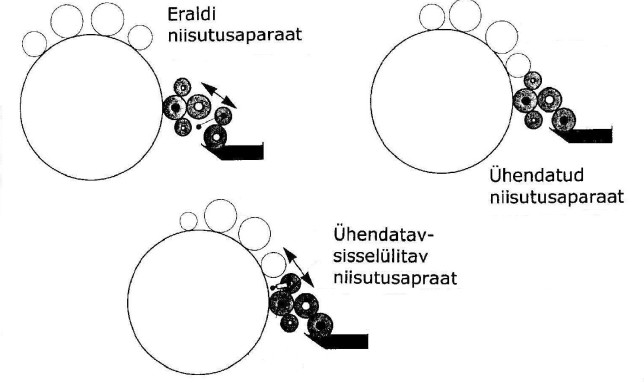

niisutusaparaadid
otsese niisutamisega –e. konvntsionaalne, ja kaudse niisutamisega, kus niisutusvedelik pääseb trükivormile värviaparaadi kaudu.
Niisutussüsteemid
Niisutusvedeliku järgi:
*piiritusega töötavad
*veega töötavad
Niisutusvee ülekande viisi järgi :
* Kontaksed
*Ilma konktaktita
Millistest osadest niisutussüsteem koosneb?
Konventsionaalne
1- Kattevalts
2-Ülekandevalts
3- Veevann (küna)
4- Duktorvalts
Pihustiga “Veco”
2-Ülekandevalts
5-Värvivalts
6-Kattevalts
7- Rootor ( pihusti
Roland -Matic
3-Veevann (küna)
4-Duktorvalts
6-Kattevalts
8-Doseerimisvalts
Dahlgrein
1-Kattevalts
3-Veevann (küna)
4-Duktorvalts
6-Kattevalts
8-Doseerimisvalts
Kuidas nimetatakse joonisel antud niisutussüsteemi osi:
Kattevalts, Duktorvalts, Veevann, Ülekandevalts(kõige levinum)
Kuidas toimub poognate transport trükimasinas?
paberipoognad antakse edasi poognatransportööride abil. Transportsüsteem peab tagama poognate edasiandmise, ja ka ümberpööramise sektsioonide vahel.
Poognate transport sektsioonide vahel toimub kas kett-transportööride, või ülekande- silindrite abil.
Milleks on trükimasinate sektsioonide vahel ülekandesilindrid?
Silindreid kasutatakse tänapäeval poognate edasiandmiseks trükisektsioonide vahel
Milliseid ülekandesilindreid tead?.
Edasiandvad silindrid
ümberpööravad silindrid
Milleks on vaja poognate kiirendusseadet?
Poognate kiirendusseadmed on ette nähtud poognate ees,-või tagaserva kiiruse tõstmiseks trükimasinas.
Selleks kasutatakse forgreifereid ja lükkavaid rulle. Nende abil võib siis sujuvalt muuta poogna kiirust ja anda ta edasi, kas ülekandesilindrile või trükisilindrile, kus poogen fikseeritakse silindri haarajate poolt.
Kuidas toimub poognate üleandmine pealepanemisaparaadist trükisektsiooni?
Milliseid forgreifereid tunnete?
1. Liikumise viisi järgi:
Kiikuva liikumisega
Rotatsioonliikumisega
2. Poogna haaramise viisi järgi eristatakse:
Mehaaniliste haarajatega
Pneumaatiliste haarajatega
3. Olenevalt asukohast transporditava poogna suhtes:
Ülemised
Alumised
4. Konstruktiivselt eristatakse haarajaid olenevalt nende ehitusest:
Liikuva peaga
Liikumatu peaga
Liikumatu võlliga
Ektsentrilise võlliga
Kuidas toimub trükitud poognate vastuvõtt?
Poognate väljatoomiseks vajalik kett-transportöör
Kett-transportöör on omapärasteks mehaanilisteks poognate kiiruse vähendamise seadeteks. Kiiruse vähendamine poognate väljatoomisel on aga kindlasti vajalik. Ilma kiiruse alandamiseta tuleks poognad vastuvõtu lauale liiga kiiresti.Kett-transportöör on omapärasteks mehaanilisteks poognate kiiruse vähendamise seadeteks. Kiiruse vähendamine poognate väljatoomisel on aga kindlasti vajalik. Ilma kiiruse alandamiseta tuleks poognad vastuvõtu lauale liiga kiiresti.
Kuidas vähendatakse poognate kiirust masinast väljumisel
Mis on poognate stoosimine (otsastamine) ja kuidas see toimub?
Poognate otsastamise seaded on ette nähtud poognate otsastamiseks neljalt küljelt peale poogna laskumist pakile. Ilma otsastamiseta tekivad probleemid enne järgmisi tööoperatsioone. Halvasti otsastatud pakid tuleb enne järgmist tööoperatsiooni käsitsi otsastada(stoosida)
Kuidas eemaldatakse paberipakk trükimasinast?

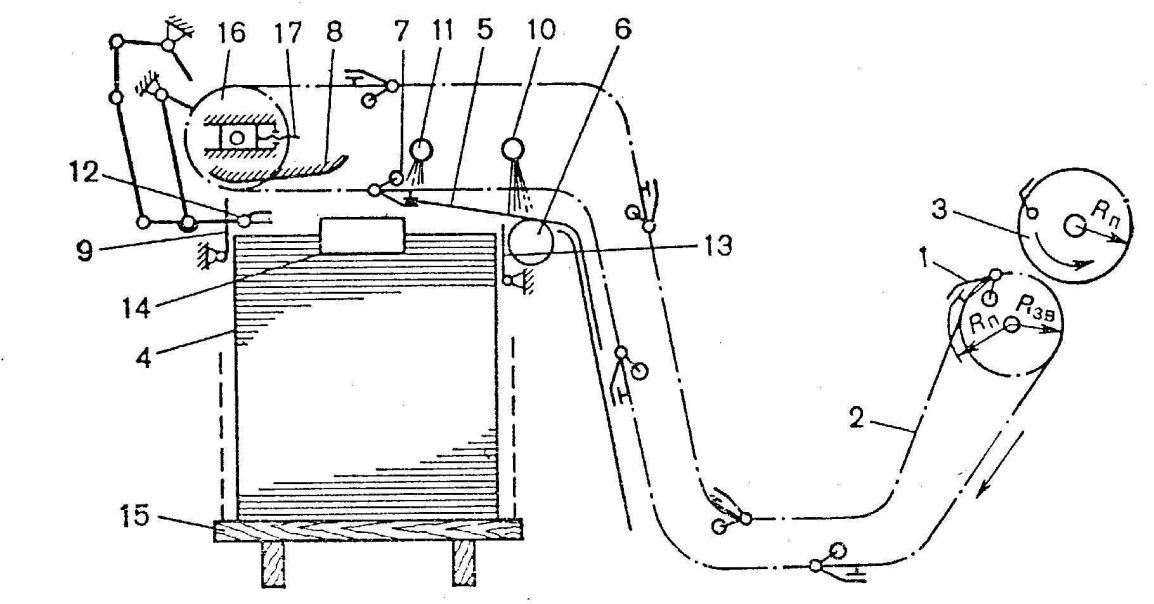

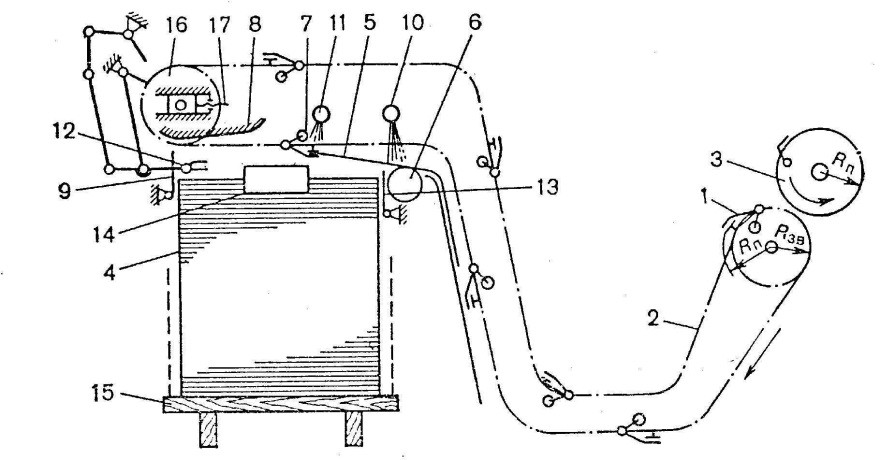

Nimeta poognate väljatoomisseadmete nimetused joonisel:
Poognate väljamistransportööride kärude haarakud 1 võtavad poognad trükisilindrilt 3 ja lähenedes vastuvõtustaaplile 4 tõmmatakse poogen 5 vastu pidurdavat vaakumvõlli 6 mille ringkiirus on väiksem, kui transportööri kiirus. Kärurullik 7 läheb liikumatu nuki 7 alla ja avab haarakud. Poogna eesserv vabaneb haarakust ja tema liikumiskiirus väheneb pidurdusvõlli kiiruseni. Inertsi mõjul liigub poogen eestõkisteni 9 ja põrkudes vastu neid langeb staapellauale. Poognate paremaks juhtimiseks on kasutusel puhumisseaded 10 ja 11 või spetsiaalne mehhanism - poognaladustaja 12. Poognad staapellaual otsestatakse eestõkisega 9 ja tagavinkliga 13 ning külgedelt külgvinkliga 14. Paberivirn, mis asub staapellaual 15, automaatselt laskub allapoole, vastavalt trükitava paberi paksusele . Mida paksem on paber, seda kiiremini laskub staapellaud. Väljamistransportöör liigub hammasrataste abil 16, millede asendit reguleeritakse kruviga 17
Milleks on vaja hõõrdesüsteemi?
Hõõrdevaltsid tagavad ühtlase värvikihi moodustumise
Milleks kasutatakse kattevaltse?
Kattevaltsid kannavad värvi vahetult trükivormi pinnale( aga ka samuti lülitub sisse seade, mis reguleerib valtside survet trükivormile Mitu kattevaltsi on tavaliselt kasutusel?)
Milleks ja kuidas liiguvad värvisüsteemi valtsid?

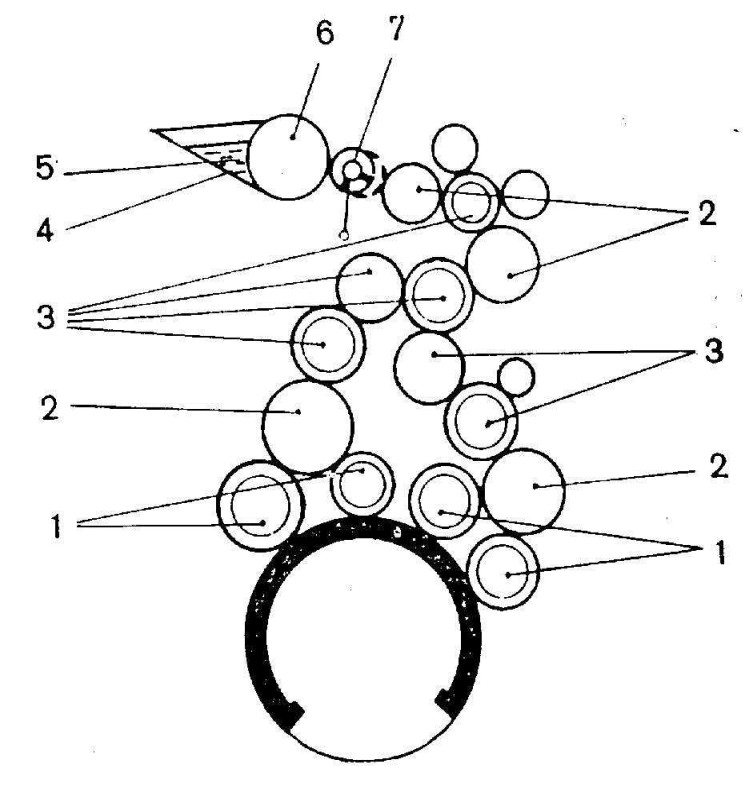

Millistest osadest koosneb värvisüsteem?
1. Kattevalts
(2. Hõõrdesilinder)
3. Hõõrdevalts
4. Värvinuga
5. Värvikast
6. Duktorvalts
7. Ülekandevalts
Kuidas reguleeritakse värvisüsteemi?
Värvisüsteemi saab reguleerida puldist ja vanemates masinatest värvikasti juures olevatest kruvidest :D
Milliseid erinevaid värvisüsteeme teate? Värviaparaat perioodilise ülekandega, Värviaparaat kontaktita ülekandevaltsiga, Värviaparaat värvipumbaga
Värviaparaat perioodilise ülekandega
1. Hõõrdevalts
2. Ülekandevalts
3. Duktorvalts

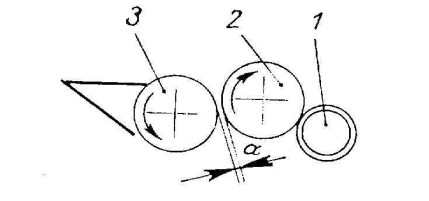

Värviaparaat kontaktita ülekandevaltsiga
1. Hõõrdevalts
2. Ülekandevalts
3. Duktorvalts
a. Vahe

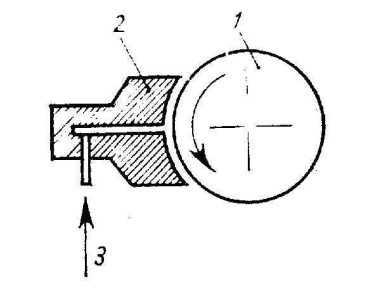

Värviaparaat värvipumbaga
1. Hõõrdevalts
2. Pihusti
3. Värvi toru
Milliseid lisasektsioone valmistatakse trükimasinatele? Numereerimissektsioon, Perforaatorsektsioon,rullbaberi sektsioon poognamasinatele ,stansimis sektsioon,lakitsektsioon
Milleks on vaja trükimasinatele lisasektsioone?
Efeksemad tooted(folio, lakid )
Trükiprotsessi kiirendamise eesmärgi(nummeratsioon,stantsimine)
Trükiste valmistamisel on suund nende mitmekesisuse poole. Selle tõttu tuleb trüki- kodades üha rohkem tegeleda uute lahenduste osimisega selleks, et rahuldada nii tellijate kui ka disainerite üha suuremaid nõudmisi.
Kuidas on ehitatud kuivatussektsioonid?,

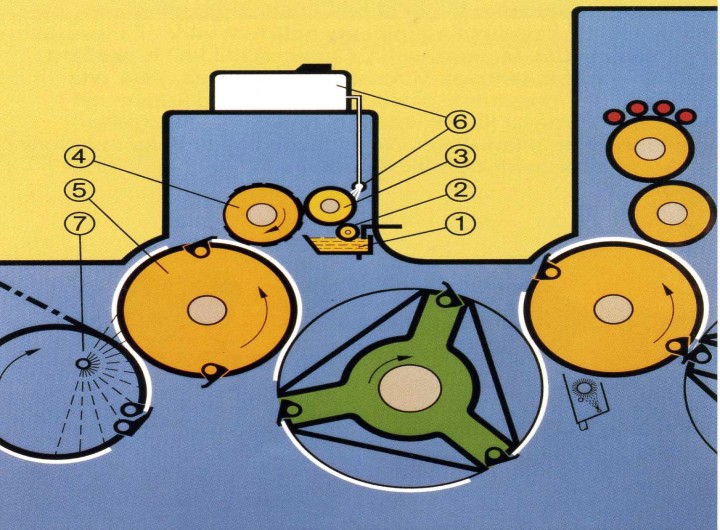

Kuidas on ehitatud lakisektsioonid? Lakisektsiooni ehitus
1. Lakivann
2. Duktorvalts
3. Kattevalts
4. Pealekande silinder
5. Laki trükisilinder
6. Laki paak
7. Ventilatsioonisüs- teem
Kuhu kantakse trükivärv?
Värviaparaadi ülesandeks on varustada trükivorm vajaliku hulga värviga.
Millise kihina kantakse trükivärv paberile
Ühtlase kihina selleks on masinas hõõrdevaltsid mis hõõruvad värvi ühtlasek
Milliseid funktsioone täidab värviaparaat?
Võtta värvi värvikastist.
Hõõruda värv laiali valtsidel ühtlaseks õhukeseks kihiks muutes samal ajal värvi struktuuri.
Kanda õhuke kiht värvi trükivormile. Pealekantava kihi paksus on väike kõikudes 4 kuni 10 mikroni vahel
Milleks on ette nähtud värvi toitesüsteem?
Millistest üksikutest osadest koosneb värvi toitesüsteem?
Kuidas toimub värvikihi ühtlustamine?
Milleks on ettenähtud poognaofsettrükimasinad? Väik se ja keskmise tirazi jaoks
Millised eelised on poognaofsetrükimasinatel?(rullmasina miinused )
1. Raskused värvide kohastamisega masinas.
2. Iga masina peatus viib suure hulga makulatuuri tekkimiseni
3. Trükise formaati on väga raske muuta
Millised puudused on poognaofsetrükimasinatel?
(Rullimasina plussid)
1. Trükkimise suur kiirus, tänu pikale paberilaiule.
2. Masinate konstruktsoon ja ehitus on lihtsam, võimalus varustada rotod kuivatuseadetega ja voltimisseadetega.
3. Rullpaberi väiksem maksumus
Mitmesilindrilise trükiaparaadiga võivad olla poognaofsettrükimasinad?kolme,nelja,viie
Mitmesilindrilise trükiaparaadiga on enam levinenud?kolme
Nimeta 3 silindrilise trükiaparaadi silindrid.vormisilinder,ofsetsilinder,trükisilinder
Nimeta 4 silindrilise trükiaparaadi silindrid.2vormisilindrit ja 2 ofsetsilindrit
Nimeta 5 silindrilise trükiaparaadi silindrid. 2vormisilindrit, 2 ofsetsilindrit ja trükisilinder
Näita joonisel trükiaparaat.
Näita joonisel värviaparaat.
Näita joonisel niisutusaparaat.
Näita joonisel pealepanekuaparaat.
Näita joonisel kiirenduseade(forgreifer).
Näita joonisel ülekandesilindrid.
Näita joonisel väljatoomisaparaat.
Miks toimub trükkimine põhiliselt offsetrükis?
Kuna on odav , kiire ja üpriski kvaliteetne
Mille alusel klassifitseeritakse ofsettrükimasinaid?
Sissevõtu järgi
Rullpaber,poognad
trükimasinate värvilisuse järgi
1,2,3,4,5,6
Jaotus külgede trükkimise järgi
1. Ühekülgsed masinad, mis on ette nähtud trükiks poogna ühele küljele.
2. Kahekülgsed trükimasinad, mis on ette nähtud trükiks poogna kahele küljele.
Silindrite arvu järgi
3,4,5
Masina ehituse järgi
Planetaarset tüüpi
sektsioonilise ehitusega masinad
Milliseid lisasektsioone valmistatakse trükimasinatele?
Nimeta erinevaid trükiviise. Siiditrükk,tampotrükk,fooliumtrükk,fleksotrükk,digitrükk,kõrgtrükk,lametrükk,
sügavtrükk
Mis on ofseti tööpõhimõte?
Ofsetmasinate töö printsiip seisneb kujutise edasiandmises trükivormilt paberile üle elastse vahepinna
