Ofsettrükimasinate ehitus (eksam) (0)

Küsimused
1. Milleks on ofsetmasinatel niisutussüsteem?
2. Milliseid niisutussüsteeme teate?
3. Millistest osadest niisutussüsteem koosneb?
4. Kuidas nimetatakse joonisel antud niisutussüsteemi osi:
5. Kuidas toimub poognate transport trükimasinas?
6. Milleks on trükimasinate sektsioonide vahel ülekandesilindrid?
7. Milliseid ülekandesilindreid tead?
8. Milleks on vaja poognate kiirendusseadet?
9. Kuidas toimub poognate üleandmine pealepanemisaparaadist trükisektsiooni?
10. Milliseid forgreifereid tunnete?
11. Kuidas toimub trükitud poognate vastuvõtt?
12. Kuidas vähendatakse poognate kiirust masinast väljumisel
13. Mis on poognate stoosimine (otsastamine) ja kuidas see toimub?
14. Kuidas eemaldatakse paberipakk trükimasinast?
15. Nimeta poognate väljatoomisseadmete nimetused joonisel:
16. Milleks on vaja hõõrdesüsteemi?
17. Milleks kasutatakse kattevaltse?
18. Mitu kattevaltsi on tavaliselt kasutusel?
19. Milleks ja kuidas liiguvad värvisüsteemi valtsid?
20. Millistest osadest koosneb värvisüsteem?
21. Kuidas reguleeritakse värvisüsteemi?
22. Milliseid erinevaid värvisüsteeme teate?
23. Milliseid lisasektsioone valmistatakse trükimasinatele?
24. Milleks on vaja trükimasinatele lisasektsioone?
25. Kuidas on ehitatud kuivatussektsioonid?
26. Kuidas on ehitatud lakisektsioonid?
27. Kuhu kantakse trükivärv?
28. Millise kihina kantakse trükivärv paberile
29. Milliseid funktsioone täidab värviaparaat?
30. Milleks on ette nähtud värvi toitesüsteem?
31. Millistest üksikutest osadest koosneb värvi toitesüsteem?
32. Kuidas toimub värvikihi ühtlustamine?
33. Milleks on ettenähtud poognaofsettrükimasinad?
34. Millised eelised on poognaofsetrükimasinatel?
35. Millised puudused on poognaofsetrükimasinatel?
36. Mitmesilindrilise trükiaparaadiga võivad olla poognaofsettrükimasinad?
37. Mitmesilindrilise trükiaparaat on enam levinenud?
38. Nimeta 3 silindrilise trükiaparaadi silindrid.
39. Nimeta 4 silindrilise trükiaparaadi silindrid.
40. Nimeta 5 silindrilise trükiaparaadi silindrid.
41. Näita joonisel trükiaparaat.
42. Näita joonisel värviaparaat.
43. Näita joonisel niisutusaparaat.
44. Näita joonisel pealepanekuaparaat.
45. Näita joonisel kiirenduseade(forgreifer).
46. Näita joonisel ülekandesilindrid.
47. Näita joonisel väljatoomisaparaat.
48. Miks toimub trükkimine põhiliselt offsetrükis?
49. Mille alusel klassifitseeritakse ofsettrükimasinaid?
50. Nimeta erinevaid trükiviise.
51. Mis on ofseti tööpõhimõte?
52. Nimeta rullmasina põhilised sõlmed-
53. Mille järgi võib klassifitseerida rullimasinaid?
54. Mis on rullimasinate eeliseks ?
55. Mis on rullimasinate puuduseks?
56. Kuidas nimetatakse ilma kuivatita rullitrükki?
57. Kuidas nimetatakse kuivatiga rullitrükki?
58. Leidke internetist rullimasinate tootjate nimed ja
59. masinate mudelite nimetusi. (Neli tootjat)
60. Milleks on vaja rotatsioonmasinaid?
61. Mida trükitakse rotatsioonmasinatel?
62. Mille järgi klassifitseeritakse rotatsioonmasinaid?
63. Kuidas ja millega toimub rullmasinas värvi kuivatamine ?
64. Miks kantakse trükitud paberilindile silikoonlahust?
65. Mille abil muudetakse paberilindi liikumissuunda?
Eksam

Milleks on ofsetmasinatel niisutussüsteem?

niisutusaparaat on ettenähtud trükivormi vaheelementide (mitte- trükkivate elementide) ühtlaseks või valikulikuliseks niisutamiseks
Niisutussüsteem ofsettrükis peab tagama ühtlase ja stabiilse niisutusvee kandmise trükivormile. Samuti peab võimaldama juhtida värvi ja vee tasakaalu trükiprotsessis

Milliseid niisutussüsteeme teate?

Niisutussüsteemid piiritusega
Kileniisutus
Niisutussüsteemid niisutusvee viimisega värviaparaati
Katkestatud niisutuse etteandmise süsteemid
Pideva niiskuse etteandmisega seadmed
Pihustitega niisutussüsteemid

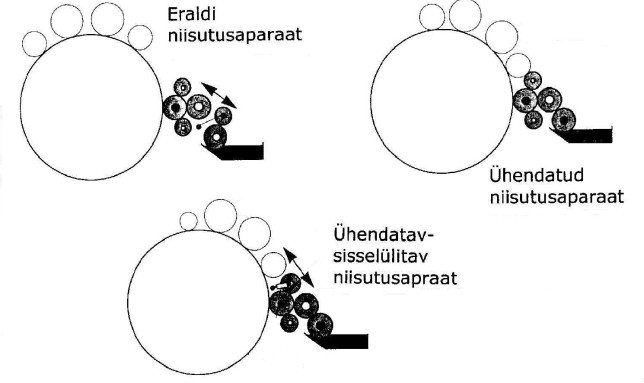

niisutusaparaadid

otsese niisutamisega –e. konvntsionaalne, ja kaudse niisutamisega, kus niisutusvedelik pääseb trükivormile värviaparaadi kaudu.
Niisutussüsteemid
Niisutusvedeliku järgi:
*piiritusega töötavad
*veega töötavad
Niisutusvee ülekande viisi järgi :
* Kontaksed
*Ilma konktaktita
Millistest osadest niisutussüsteem koosneb?
Konventsionaalne
1- Kattevalts
2-Ülekandevalts
3- Veevann (küna)
4- Duktorvalts
Pihustiga “Veco”
2-Ülekandevalts
5-Värvivalts
6-Kattevalts
7- Rootor ( pihusti
Roland -Matic
3-Veevann (küna)
4-Duktorvalts
6-Kattevalts
8-Doseerimisvalts
Dahlgrein
1-Kattevalts
3-Veevann (küna)
4-Duktorvalts
6-Kattevalts
8-Doseerimisvalts
Kuidas nimetatakse joonisel antud niisutussüsteemi osi:
Kattevalts, Duktorvalts, Veevann, Ülekandevalts(kõige levinum)

Kuidas toimub poognate transport trükimasinas?

paberipoognad antakse edasi poognatransportööride abil. Transportsüsteem peab tagama poognate edasiandmise, ja ka ümberpööramise sektsioonide vahel.
Poognate transport sektsioonide vahel toimub kas kett-transportööride, või ülekande- silindrite abil.

Milleks on trükimasinate sektsioonide vahel ülekandesilindrid?

Silindreid kasutatakse tänapäeval poognate edasiandmiseks trükisektsioonide vahel

Milliseid ülekandesilindreid tead?.

Edasiandvad silindrid
ümberpööravad silindrid

Milleks on vaja poognate kiirendusseadet?

Poognate kiirendusseadmed on ette nähtud poognate ees,-või tagaserva kiiruse tõstmiseks trükimasinas.
Selleks kasutatakse forgreifereid ja lükkavaid rulle. Nende abil võib siis sujuvalt muuta poogna kiirust ja anda ta edasi, kas ülekandesilindrile või trükisilindrile, kus poogen fikseeritakse silindri haarajate poolt.

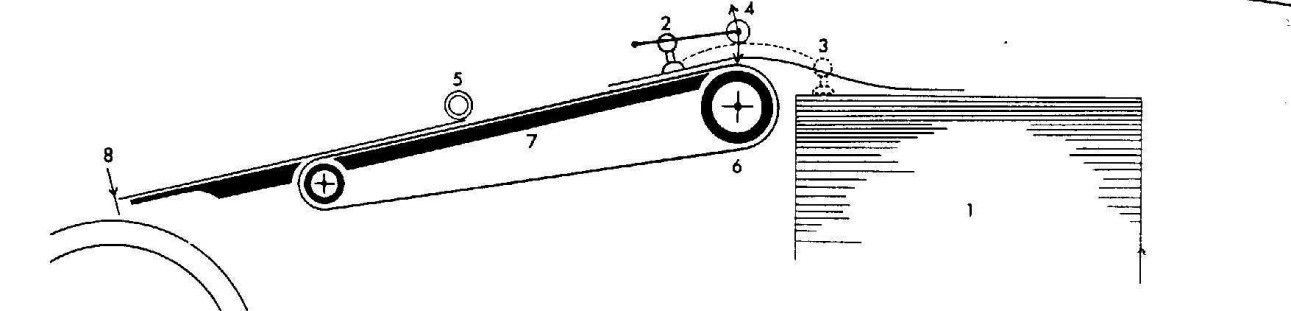

Kuidas toimub poognate üleandmine pealepanemisaparaadist trükisektsiooni?

1. Paberipakk. 2,3,4. Haarajate liikumistee. 5. Kallaklaua surveratas. 6. Transportööri lint. 7. Kallaklaud.8. Esitõkised ja haarajad
1. Paberipakk.
2. Puhur ja käpp.
3. Tagumised iminapad
5. Eesmised poognat liigutavad iminapad.
6. Poogna veorull.
7. Raskusrattad kallaklaual. 8. Veorihm. 9. Haarajad ja esitõkis

Milliseid forgreifereid tunnete?

1. Liikumise viisi järgi:
Kiikuva liikumisega
Rotatsioonliikumisega
2. Poogna haaramise viisi järgi eristatakse:
Mehaaniliste haarajatega
Pneumaatiliste haarajatega
3. Olenevalt asukohast transporditava poogna suhtes:
Ülemised
Alumised
4. Konstruktiivselt eristatakse haarajaid olenevalt nende ehitusest:
Liikuva peaga
Liikumatu peaga
Liikumatu võlliga
Ektsentrilise võlliga

Kuidas toimub trükitud poognate vastuvõtt?

Poognate väljatoomiseks vajalik kett-transportöör
Kett-transportöör on omapärasteks mehaanilisteks poognate kiiruse vähendamise seadeteks. Kiiruse vähendamine poognate väljatoomisel on aga kindlasti vajalik. Ilma kiiruse alandamiseta tuleks poognad vastuvõtu lauale liiga kiiresti.Kett-transportöör on omapärasteks mehaanilisteks poognate kiiruse vähendamise seadeteks. Kiiruse vähendamine poognate väljatoomisel on aga kindlasti vajalik. Ilma kiiruse alandamiseta tuleks poognad vastuvõtu lauale liiga kiiresti.
Kuidas vähendatakse poognate kiirust masinast väljumisel

Mis on poognate stoosimine (otsastamine) ja kuidas see toimub?

Poognate otsastamise seaded on ette nähtud poognate otsastamiseks neljalt küljelt peale poogna laskumist pakile. Ilma otsastamiseta tekivad probleemid enne järgmisi tööoperatsioone. Halvasti otsastatud pakid tuleb enne järgmist tööoperatsiooni käsitsi otsastada(stoosida)
Kuidas eemaldatakse paberipakk trükimasinast?

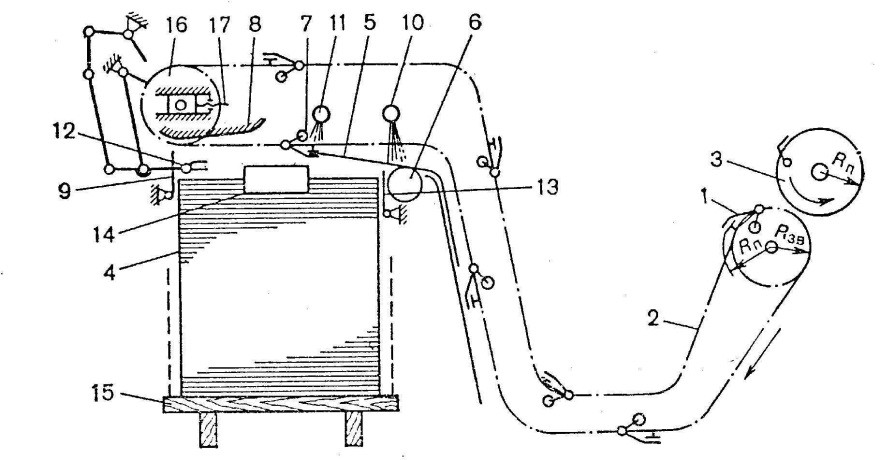

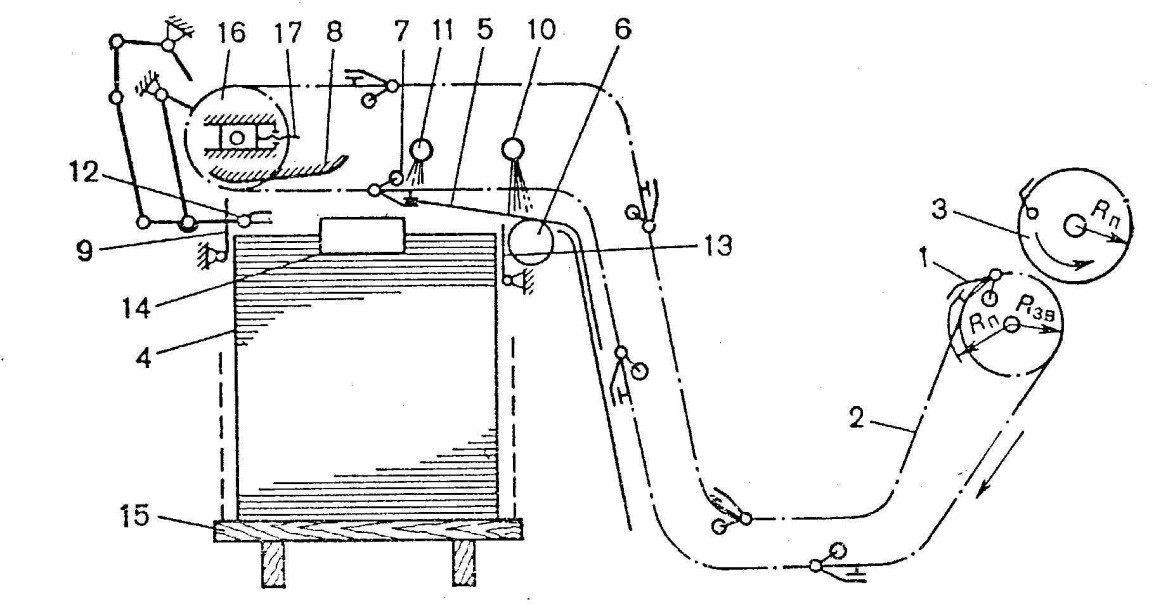

Nimeta poognate väljatoomisseadmete nimetused joonisel:
Poognate väljamistransportööride kärude haarakud 1 võtavad poognad trükisilindrilt 3 ja lähenedes vastuvõtustaaplile 4 tõmmatakse poogen 5 vastu pidurdavat vaakumvõlli 6 mille ringkiirus on väiksem, kui transportööri kiirus. Kärurullik 7 läheb liikumatu nuki 7 alla ja avab haarakud. Poogna eesserv vabaneb haarakust ja tema liikumiskiirus väheneb pidurdusvõlli kiiruseni. Inertsi mõjul liigub poogen eestõkisteni 9 ja põrkudes vastu neid langeb staapellauale. Poognate paremaks juhtimiseks on kasutusel puhumisseaded 10 ja 11 või spetsiaalne mehhanism - poognaladustaja 12. Poognad staapellaual otsestatakse eestõkisega 9 ja tagavinkliga 13 ning külgedelt külgvinkliga 14. Paberivirn, mis asub staapellaual 15, automaatselt laskub allapoole, vastavalt trükitava paberi paksusele . Mida paksem on paber, seda kiiremini laskub staapellaud. Väljamistransportöör liigub hammasrataste abil 16, millede asendit reguleeritakse kruviga 17

Milleks on vaja hõõrdesüsteemi?

Hõõrdevaltsid tagavad ühtlase värvikihi moodustumise

Milleks kasutatakse kattevaltse?

Kattevaltsid kannavad värvi vahetult trükivormi pinnale( aga ka samuti lülitub sisse seade, mis reguleerib valtside survet trükivormile Mitu kattevaltsi on tavaliselt kasutusel?)

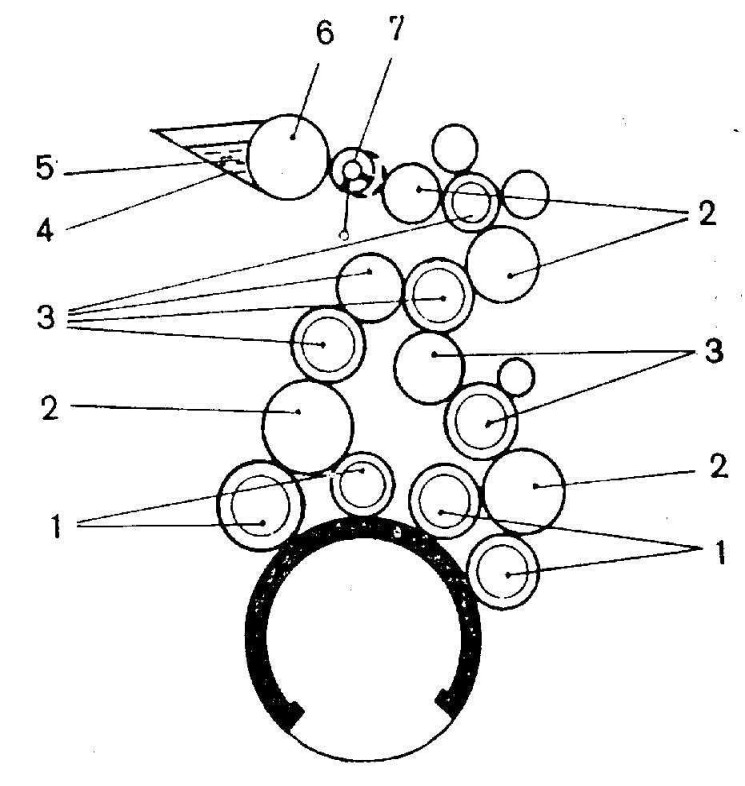

Millistest osadest koosneb värvisüsteem?

1. Kattevalts
(2. Hõõrdesilinder)
3. Hõõrdevalts
4. Värvinuga
5. Värvikast
6. Duktorvalts
7. Ülekandevalts

Kuidas reguleeritakse värvisüsteemi?

Värvisüsteemi saab reguleerida puldist ja vanemates masinatest värvikasti juures olevatest kruvidest :D
Milliseid erinevaid värvisüsteeme teate? Värviaparaat perioodilise ülekandega, Värviaparaat kontaktita ülekandevaltsiga, Värviaparaat värvipumbaga
Värviaparaat perioodilise ülekandega
1. Hõõrdevalts
2. Ülekandevalts
3. Duktorvalts

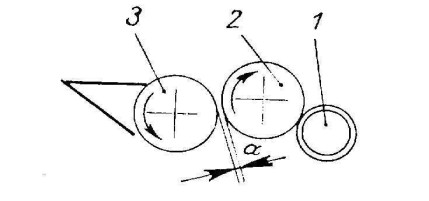

Värviaparaat kontaktita ülekandevaltsiga
1. Hõõrdevalts
2. Ülekandevalts
3. Duktorvalts
a. Vahe

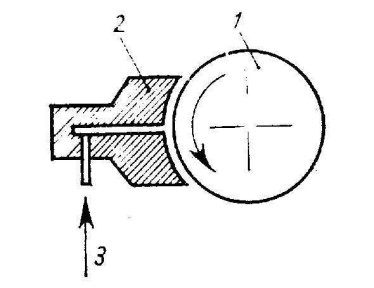

Värviaparaat värvipumbaga
1. Hõõrdevalts
2. Pihusti
3. Värvi toru
Milliseid lisasektsioone valmistatakse trükimasinatele? Numereerimissektsioon, Perforaatorsektsioon,rullbaberi sektsioon poognamasinatele ,stansimis sektsioon,lakitsektsioon

Milleks on vaja trükimasinatele lisasektsioone?

Efeksemad tooted(folio, lakid )
Trükiprotsessi kiirendamise eesmärgi(nummeratsioon,stantsimine)
Trükiste valmistamisel on suund nende mitmekesisuse poole. Selle tõttu tuleb trüki- kodades üha rohkem tegeleda uute lahenduste osimisega selleks, et rahuldada nii tellijate kui ka disainerite üha suuremaid nõudmisi.

Kuidas on ehitatud kuivatussektsioonid?

Nagu suur ahi kus on kõrge temperatuur,või uv lambid

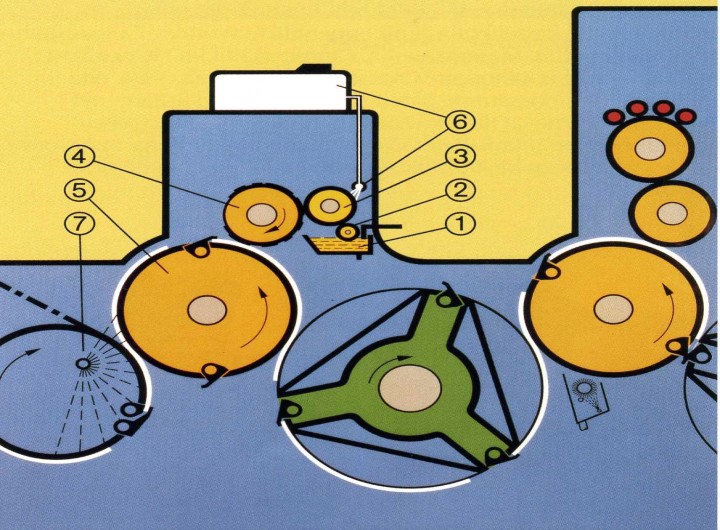

Kuidas on ehitatud lakisektsioonid? Lakisektsiooni ehitus
1. Lakivann
2. Duktorvalts
3. Kattevalts
4. Pealekande silinder
5. Laki trükisilinder
6. Laki paak
7. Ventilatsioonisüs- teem

Kuhu kantakse trükivärv?

Värviaparaadi ülesandeks on varustada trükivorm vajaliku hulga värviga.
Millise kihina kantakse trükivärv paberile
Ühtlase kihina selleks on masinas hõõrdevaltsid mis hõõruvad värvi ühtlasek

Milliseid funktsioone täidab värviaparaat?

Võtta värvi värvikastist.
Hõõruda värv laiali valtsidel ühtlaseks õhukeseks kihiks muutes samal ajal värvi struktuuri.
Kanda õhuke kiht värvi trükivormile. Pealekantava kihi paksus on väike kõikudes 4 kuni 10 mikroni vahel

Milleks on ette nähtud värvi toitesüsteem?

Varustada värvisüsteemi värviga ja kanada se edasi läbi valtsidega trükivormile
Millistest üksikutest osadest koosneb värvi toitesüsteem?
Värvinuga, värvivann, duktorvalts, kruvid millega saab värvikastis oleva värvi kogust muuta
Kuidas toimub värvikihi ühtlustamine?
Toimub hõõrdevaltside abil,samas saab muuta seda kuhu kohta rohkem värvi vaja on ka puldist
Milleks on ettenähtud poognaofsettrükimasinad?
Väik se ja keskmise tirazi jaoks

Millised eelised on poognaofsetrükimasinatel?(rullmasina miinused )

1. Raskused värvide kohastamisega masinas.
2. Iga masina peatus viib suure hulga makulatuuri tekkimiseni
3. Trükise formaati on väga raske muuta

Millised puudused on poognaofsetrükimasinatel?(Rullimasina plussid)

1. Trükkimise suur kiirus, tänu pikale paberilaiule.
2. Masinate konstruktsoon ja ehitus on lihtsam, võimalus varustada rotod kuivatuseadetega ja voltimisseadetega.
3. Rullpaberi väiksem maksumus
Mitmesilindrilise trükiaparaadiga võivad olla poognaofsettrükimasinad?
kolme,nelja,viie
Mitmesilindrilise trükiaparaadiga on enam levinenud?
kolme
vormisilinder,ofsetsilinder,trükisilinder
Nimeta 4 silindrilise trükiaparaadi silindrid
2vormisilindrit ja 2 ofsetsilindrit
Nimeta 5 silindrilise trükiaparaadi silindrid.
2vormisilindrit, 2 ofsetsilindrit ja trükisilinder

Miks toimub trükkimine põhiliselt offsetrükis?

Kuna on odav , kiire ja üpriski kvaliteetne

Mille alusel klassifitseeritakse ofsettrükimasinaid?

Sissevõtu järgi
Rullpaber,poognad
trükimasinate värvilisuse järgi
1,2,3,4,5,6
Jaotus külgede trükkimise järgi
1. Ühekülgsed masinad , mis on ette nähtud trükiks poogna ühele küljele.
2. Kahekülgsed trükimasinad, mis on ette nähtud trükiks poogna kahele küljele.
Silindrite arvu järgi
3,4,5
Masina ehituse järgi
Planetaarset tüüpi
sektsioonilise ehitusega masinad

Milliseid lisasektsioone valmistatakse trükimasinatele?

• Lakisektsioonid

• Fooliotrükisektsioonid

• Sektsioonid numereerimiseks

• Rullpaberi sektsioonid poognamasinatele

• Stantsimissektsioonid koos surutrükiga

• Rotatsioonmasinate traatimis- ja kleepimissektsioonid


Nimeta erinevaid trükiviise. Siiditrükk,tampotrükk,fooliumtrükk,fleksotrükk,digitrükk,kõrgtrükk,lametrükk,
sügavtrükk

Mis on ofseti tööpõhimõte?

Ofsetmasinate töö printsiip seisneb kujutise edasiandmises trükivormilt paberile üle elastse vahepinna

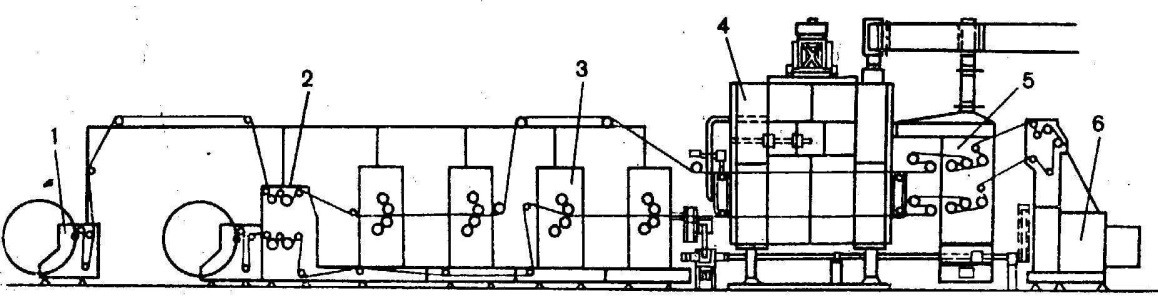

52. Nimeta rullmasina põhilised sõlmed-

• rullihoidja

• Paberistabilisaator

• Trükisektsioonid

• Kuivatussektsioon

• Jahutussektsioon

• voltimisaparaat


53. Mille järgi võib klassifitseerida rullimasinaid?

• Heatset

• coldset


54. Mis on rullimasinate eeliseks?

• Kiired
• Saab teostada järeltöötluse operatsioone nagu poognate voltimine , traatimine, liimimine
• rullpaberi odavam hind
• ehituselt lihtsamad, kui poognamasinad.
• Saab trükkida korraga mõlemale poole

55. Mis on rullimasinate puuduseks?

• praaki mineva paberi suurem kulu
• väheste paberi formaatide kasutamise võimalus
• suured teevad palju müra
• kehvem värvide kokkutrükk

56. Kuidas nimetatakse ilma kuivatita rullitrükki?

• coldset


57. Kuidas nimetatakse kuivatiga rullitrükki?

• Heatset


58. Leidke internetist rullimasinate tootjate nimed

Goss,man ronald ,kba,solna

60. masinate mudelite nimetusi. (Neli tootjat)

• KBA Compacta 215

• SOLNA C300

• MAN Rotoman

• KBA Continent

• Goss Baker G15

• Goss Universal 45HS


61. Milleks on vaja rotatsioonmasinaid?

• perioodiliste väljaanet trükimiseks ,mis peavad ilmuma kindlal tähtajal. Ainult väga kiired rotatsioonmasinad on võimelised trükkima ühe öö jooksul palju erinevaid ajalehti.

62. Mida trükitakse rotatsioonmasinatel?

Kuna naad on kiired , vähem järeltöötlust (masinad traadivad, voldivad, liimivad)

63. Mille järgi klassifitseeritakse rotatsioonmasinaid?

• Värvide arvu järgi
• Kasutatava paberirulli laiuse järgi
Kitsarullilised
Normaalse laiusega rullidega
Kahekordse rullilaiusega
• Trükkimise järgi paberilaiu ühele või kahele küljele
• Trükisektsioonide ehituse järgi
Neljasilindrilised
Kolmesilindrilised
• Väljalastava toodangu järgi
• Kuivatussektsiooni kasutamise järgi hitset ja hotset ofsetrotatsioonideks

64. Kuidas ja millega toimub rullmasinas värvi kuivatamine?

• Ajalehe masinal on ilma spetsiaalse kuivatitta( värv kuivab kombineeritult keemiline ja füüsiline kuivamine )
• Ajakirjade masinas on aga spetsealne kuivati ahi kus on kõrge temperatuur

65. Miks kantakse trükitud paberilindile silikoonlahust?

66. Mille abil muudetakse paberilindi liikumissuunda?

• Paberilaiu pöördeseadmed on võllid, millede abil on võimalik muuta paberi liikumissuunda ja nende abil on võimalik paberilaidu ümber pöörata. Neid asetatkse paraleelselt või perpendikulaarselt üksteise suhtes. Paraleelsed võllid võimaldavadkahe paberilaiu ühendamist ja perpendikulaarsed võimaldavad paberilaiu ümberpööramist.
