Metallide termotöötluses kasutatavad seadmed (0)

TALLINNA TEHNIKAKÕRGKOOL
TALLINN COLLEGE OF ENGINEERING
referaat
„Metallide termotöötluseks kasutatavad seadmed “
Õppeaine: Metallide termotöötlus ja seadmed
Mehaanikateaduskond
Õpperühm: TI-31
Üliõpilane: Gerda Rand
Juhendaja : Annika Koitmäe
Tallinn 2011
Tööstusahjude tüübid
Vannahi
Vannahjud on vaba tööruumiga ahjud , mille alumine osa on ehitatud vannina. Vannahjude kasutusala on materjalide sulatamine. Terast toodetakse martäänahjudes, mitmesugused vannahjud on tarvitusel värvilises metallurgias. Suurimad neist on peegeldusahjud pikkusega 30…50 m, mida kasutatakse näiteks rikastatud vasemaagi sulatamisel pooltooteks – vasekiviks.
Martäänahjust . sulaterase väljumistemperatuur on 1550… 1650 °C, mistõttu ka töökambrist väljuva gaasi temperatuur on kõrge – 1750…1850 °C. Ahjuvõlvi sisepinna temperatuur on seejuures 1650…1680 °C. Kõrge temperatuur saadakse kõrge eelsoojenduse ning hapnikuga rikastatud põlemisõhu kasutamisega. Regeneratiiveelsoojendid annavad õhku temperatuuril kuni 1000…1200 °C.

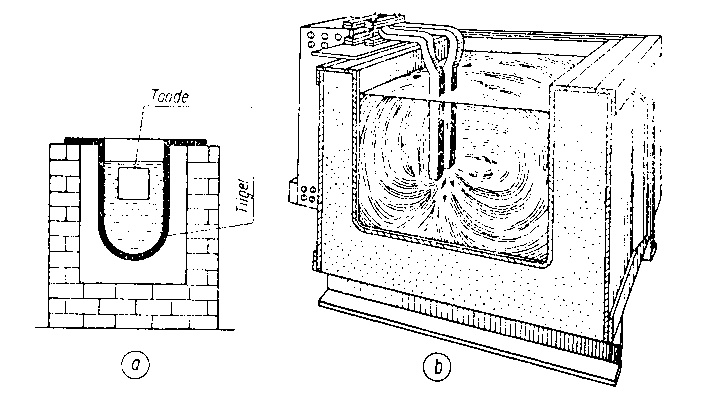

a - leekahi; b – elektriahi.

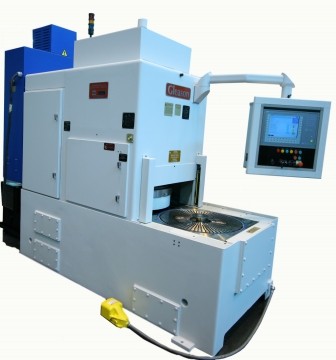

Karastusahi

• Kolm standardsuurust

• Kolm kontrollerivalikut

• Lukustatav turvauks

• Ülekuumenemise kaitse


A-klassi ahjudel asub „soojuskast” terasest kesta sees. Väliskest on kaetud atraktiivse sinise tooniga, mille esipaneel on musta värvi.
Ahju uks on valmistatud tugevdatud süsinikkiust. Töökamber on tehtud roostevabast terasest, mille seintes on kapseldatud küttekehad.
Kambrit ümbritseb kõrge effektiivsuse ja kerge isolatsiooniga, et tekitada ühtne töötsoon ning vähendada soojakadusid. Õhuringlust teostav ventilaator on sobitatud kambri taha ning tagab ühtlase ja täpse temperatuuri.
Täismõõdud tagavad obstruktsioonile vaba ligipääsu ning kuum õhk on operaatorist eemale suunatud. Isoleerivad keraamilisest kiust pistikud , isolatsioonitoed ja ukselingid on peidetud ukse taha, mida tasakaalustab epokattega raskused.
Kontrollerid on paigaldatud ventileeritud paneelile, mis on kaitse ning ka lihtsustatud nägemise mõttes sisse süvistatud. Kontrollerid koosnevad sisse-väljalülitusnupust, koormusenäidikust ja hoiatustulukesest.
Ülekuumenemise kaitse on kõigil seadmetel eelseadistatud, kuid reguleeritav paneel paigaldatakse, kui lisavarustusena.
Turvaukse lüliti on paigaldatud kõikidele mudelitele, mis töötab koos teise kontaktoriga, mis omakorda pakub kuumaisolatsiooni, kui ahju uks on avatud. Ülekuumenemise kaitse töötab ka lisamähistega, olles standarditega kooskõlas.
Erinevate lisavarustuste hulka kuuluvad ka alternatiivsed temperatuurikontrollerid, seadistusi, lindistajaid, aegreleesid, korstnaid ja aluseid.
Suuremaid või mittestandartseid ahjusi saab valmistada eritellimusel.

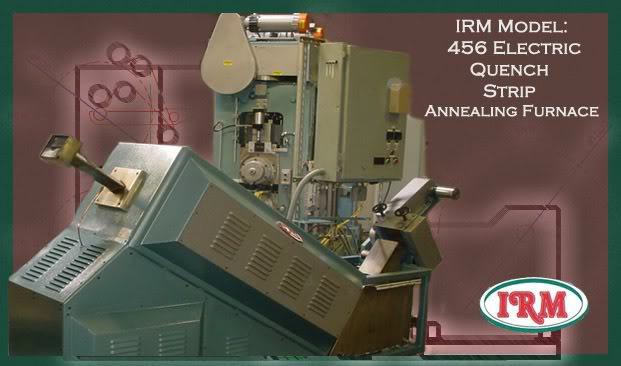

Karastus- ja jahutusahi
Antud ahi on võimeline karastama metalli, mis vajab kiiret jahutamist, mis omakorda teeb sellest masinast pea võitmatu.
Üks ainukesi valikuid väärismetallide jahutamiseks .
Mõõdud on kompaktsed .
Kasutegur on kõrgem, kui masinatel , mille mõõdud on kordades suuremad.
Ahi on varustatud DC mootoritega, millel annab täpseid väärtusi panna vaid näpuotsaga.
Ahi on varustatud ka kõiksuguste mõõturitega, temperatuurianduritega, digitaalsete temp kontrolleritega ning roostevabast terasest jahutusmahutiga.

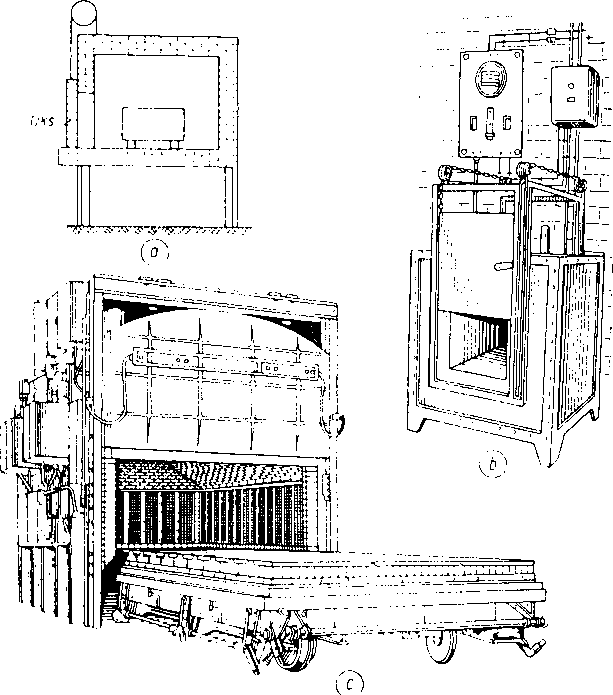

Kamberahjud on vaba tööruumiga ahjud, kus tööprotsess on tavaliselt tsükliline.
Neid rakendatakse tükkmaterjali kuumutamiseks ning termiliseks töötlemiseks peamiselt metallide kuumutamisel ning keraamikatööstuses. Mõningatel juhtudel kasutatakse muhvlit toodangu isoleerimiseks gaasikeskkonnast.
Sepistamisel kuumutatakse metalli kamberahjudes temperatuurini 1100…1250 °C.
Töökambri temperatuur on 1350…1400 °C (üksikjuhtudel kuni 1500 °C. Müüritise materjal on kas tavaline või kõrgpoorne šamott, võlvidel ka dinas. Viimasel ajal levinud Inglise firma PLIBRICO põhiliselt happelised tulekindlad ahju müüritise segud , mille kohta on informatsioon ptk 6. Ahjupõrand valmistatakse enamasti räbukindlast materjalist ( talk - või magnesiittellised).
Kasutatud kirjandus

Soojustehnika käsiraamat. Koostaja I. Mikk. Tallinn: Valgus, 1977, 619 lk.

http://www.metalbabble.com/host/introllingmills/oven.php

www.google.com
