Merkaatori projektsioon (0)

Merkaatori   projektsioon


Loksodroom

Püsikursil sõites laev kulgeb mööda loksodroomi

Loksodroom lõikub meridiaanidega ühe ja sama nurga all. See teeb sõidu
mugavaks ja lihtsustab laeva tee  arvestust .

Tegelikult sooritab mööda loksodroomi sõitev laev spiraalkujulise teekonna
maakeral , mis läheneb lõpmatult poolusele.


Ortodroom

Ortodroom on suuringi kaare lõik , ja lühim tee maakera kahe punki vahel.

Ortodroom ja  meridiaanide vahelised nurgad muutuvad , seega on
ortodroom merkaator projektsioonis merekaardil kõver joon.

Ortodroom ei ole kõver joon kui me sõidame täpselt mööda ekvaatorit.

Sõidul mööda suurringi kaart tuleb ortodroom ja kursid  eelnevalt välja
arvutada.

Sõitu ortodroomil kasut.  Ookeanite ületamisel.Sõiduvõit võib olla sadu miile.

Kahte punki maakeral läbib ainult üks ortodroom.


Nõuded merekaartidele 1

Pidev  graafiline arvestus laeva liikumise kohta eeldab laeva tee ja
orientiiride suurendada pidevat märkimist merekaardile.Nende toimingute
lihtsustamiseks ja  kiireks  kontrolliks peab merekaart vastama järgmistele
põhinõuetele :

Kursijoon (loksodroom) peab olema sirge.Selleks peavad meridiaanid
olema:

- sirged

- omavahel rööpsed

- risti sirgete paralleelidega

Kartograafiline projektsioon peab olema võrdnurkne , st nurgad kaardil
peavad võrduma  nurkadega looduses.


Nõuded merekaardile 2

Kartograafiline Projektsioon peab olema võrdnurkne , st nurgad kaardil
peavad võrduma nurkadega looduses.

See lihtsustab looduses mõõdetud peilingute ja nurkade kandmist kaardile.

Kaldajoonte ja saarte konfiguratsioon kaardil vastab nende
konfiguratsioonile looduses. See teeb laeva asukoha äratundmise
hõlpsamaks.


Merkaatori projektsioon 2

Nime on saanud Hollandi kartograaf  Gerhard Kremeri (Mercator) järgi , kes
kohandas silindrilise projektsiooni  meresõidukõlblikuks 1569 . Aastal.

Maakera puutb silindri sisepinnaga kokku ekvaatoril

Vaatepunkt ühtib Maa keskpunktiga

Meridiaanid on projekteeritud  silindri sisepinnale ja õgvendatud
paralleelseteks sirgeteks.

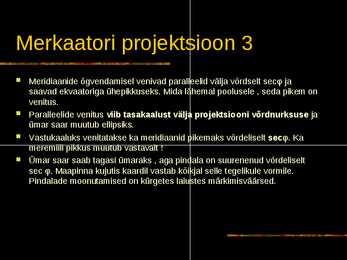

Merkaatori projektsioon 3

Meridiaanide õgvendamisel venivad paralleelid välja võrdselt secφ ja
saavad ekvaatoriga ühepikkuseks. Mida lähemal poolusele , seda pikem on
venitus .

Paralleelide venitus viib tasakaalust välja projektsiooni võrdnurksuse ja
ümar saar muutub ellipsiks.

Vastukaaluks venitatakse ka meridiaanid pikemaks võrdeliselt secφ. Ka
meremiili pikkus muutub vastavalt !

Ümar saar saab tagasi ümaraks , aga pindala on suurenenud võrdeliselt
sec φ. Maapinna kujutis kaardil vastab kõikjal selle tegelikule vormile.
Pindalade  moonutamised on kürgetes laiustes märkimisväärsed.


Merkaatori projektsioon 4

Aafrika on:

- 14x suurem kui Gröönimaa
Brasiilia 8x suurem kui  Alaska .

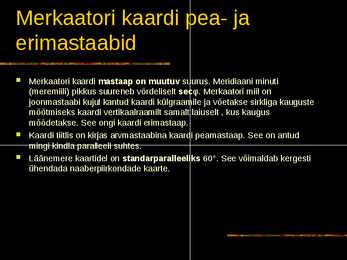

Merkaatori kaardi pea- ja
erimastaabid

Merkaatori kaardi mastaap on muutuv suurus. Meridiaani minuti
(meremiili) pikkus suureneb võrdeliselt secφ. Merkaatori miil on
joonmastaabi kujul  kantud  kaardi külgraamile ja võetakse  sirkliga kauguste
mõõtmiseks kaardi vertikaalraamilt samalt laiuselt , kus kaugus
mõõdetakse. See ongi kaardi erimastaap.

Kaardi tiitlis on kirjas arvmastaabina kaardi peamastaap. See on antud
mingi kindla paralleeli suhtes.

Läänemere kaartidel on standarparalleeliks 60°. See võimaldab kergesti
ühendada naaberpiirkondade kaarte.


Meridionaalosad

Meridionaalosa  on meid huvitava paralleeli kaugus ekvaatorist
ekvaatoriminutites mõõdetuna piki meridiaankaart.

Meridionaalosad kasut.  Merekaartide koostamisel ja laeva asukoha
arvutamisel.

Meridionaalosad leitakse meretabelitest.

Meridionaalosade vahe on kaugus ekvaatoriminutites kahe antud
paralleeli vahel mõõdetuna piki meridiaankaarti.


Merkaatori kaardivõrgu ehitus

Võtame kaardi ühikuks 1cm ( EQ minuti pikkus )

Määratakse kaardi püst- ja pikimõõde.

Sisemise raami püstmõõde arvutatakse välja meridianaalosade vahe järgi.

Pikimõõde on kaardi piirmeridiaanide vahe ja kaardi ühiku korrutis.

Sisemise raami püstmõõde arvutatakse välja meridiannalosade vahe järgi.


Merkaatori kaardivõrgu ehitus 2

Jagame pikiraami kraadideks ja minutiteks

Määrame kaardivõrgu sammu , näit. Iga 5 minuti järgi.

Joonistame välja meridiaanid.

Leiame tabelist paralleelide meridionaalosade vahe , korrutame
kaardiühikuga ja joonistame paralleelide välja.
