TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus LÕIKETÖÖTLEMINE
(töötlemine laastu eemaldamisega)
Töö nr: 4
Ees- ja perekonnanimi : Rander Süld
Üliõpilaskood: 135011
Rühm: MASB-21
Juhendaja :
Fjodor Sergejev
Töö tehtud:
Töö esitatud:
Töö arvestatud:
Töö eesmärk:
Koostada valamise või vormstantsimise teel saadud toorikute pindade 1 ja 2 lõiketöötlemise tehnoloogia.
Töö ülesanded:

Etteantud pindade sobiva lõiketöötlemisviisi ja – pingi tüübi valik.

Lõikeriista ja tema teriku materjali valik.

Valida tooriku kinnitusmoodus lõikepinki; tuua lõiketöötlemise skeem koos lõikeliikumiste ja lõikerežiimi elementide äranäitamisega.
Valutehnoloogia kodutöös kirjeldati terasest detaili valmistamist . Seega lähtun lõiketöötlusprotsesside kirjeldamisel eeldusest, et töödelda tuleb terasest materjali. Lõikeriista materjaliks kasutan kõvasulamit. Vastavalt ISO 513 valin materjaliks P10, sest detaili lõiketöötlemisoperatsioonid koosnevad valdavalt treipingis detaili pindade silumisest ja puuriga avade puurimisest.

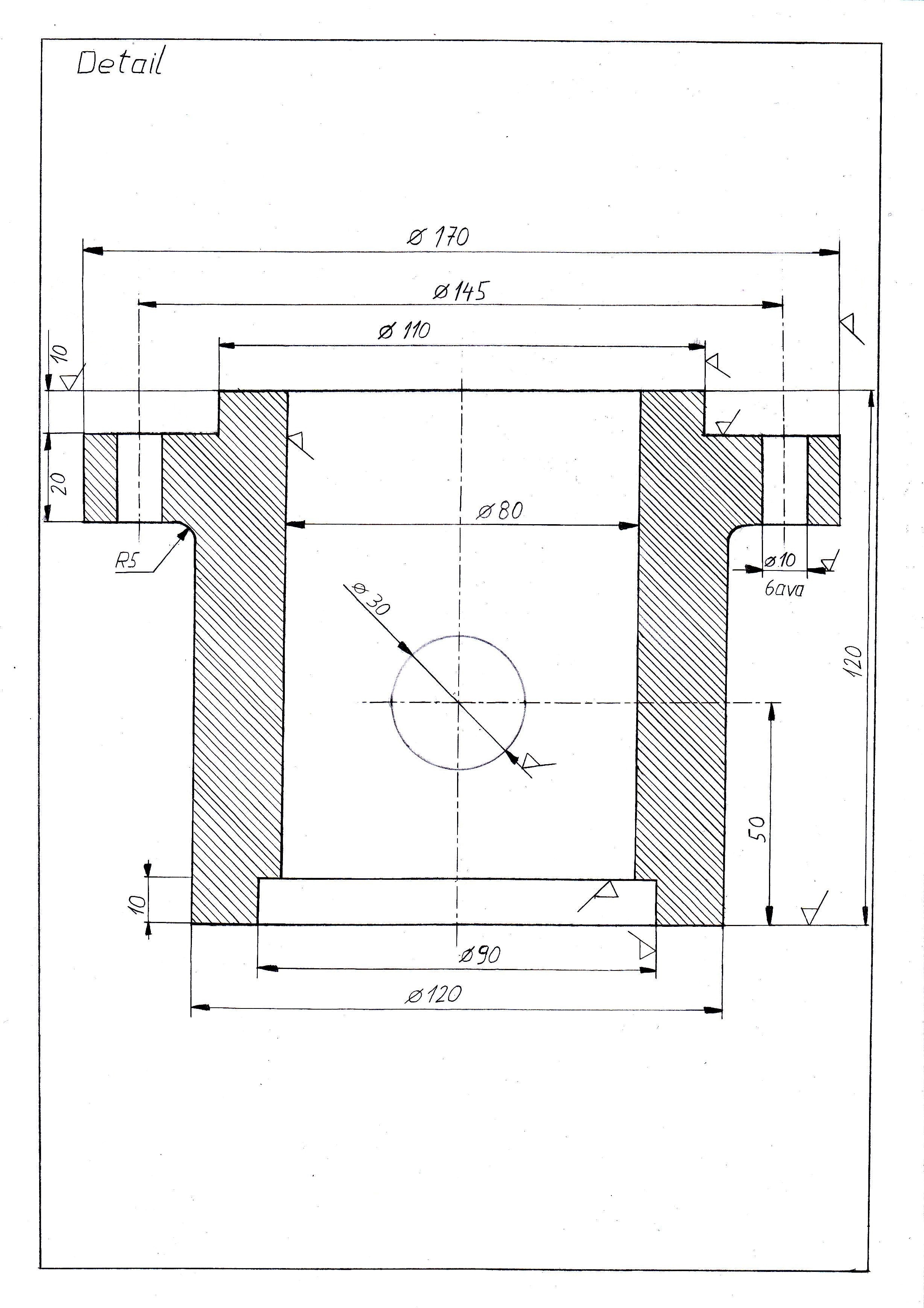

Positsiooni number
Pinna kirjeldus
Lõiketöötlemise viis
1
Otspind , Ø 170mm
Treimine
2
Välispind, silindriline, Ø 170mm, kõrgus 20 mm
Treimine
3
Ava, Ø 10mm, sügavus 20 mm, 6 tükki
Puurimine
4
Sisepind , Ø 90mm, pikkus 10 mm
Treimine
5
Otspind, Ø 90mm
Treimine
6
Otspind, Ø 120mm
Treimine
7
Välispind, silindriline, Ø 110mm, pikkus 10mm
Treimine
8
Otspind, Ø 110mm
Treimine
9
Sisepind, Ø 80mm, pikkus 110mm
Treimine
10
Ava, Ø 30 mm, kõrgus 120mm
Puurimine

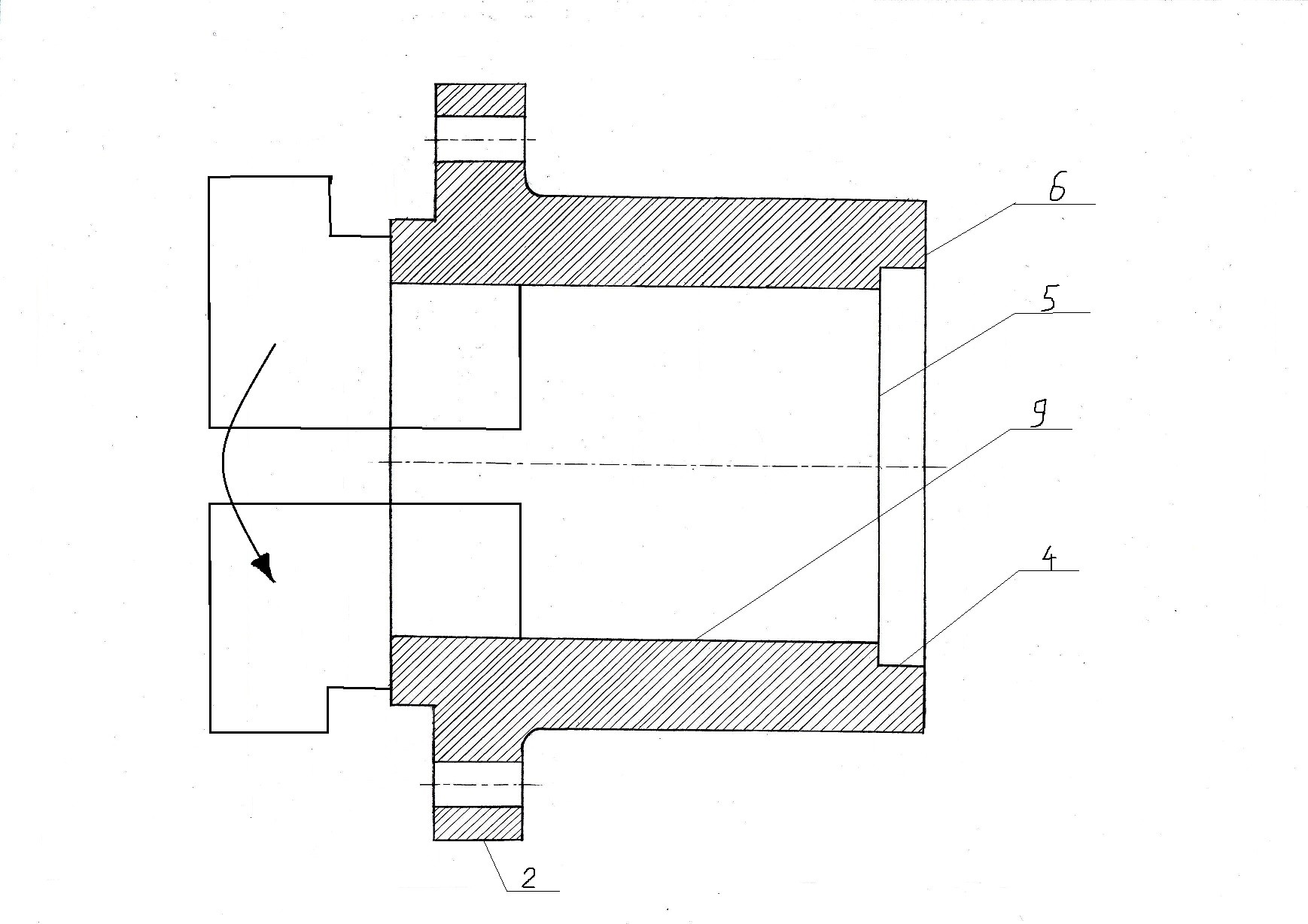

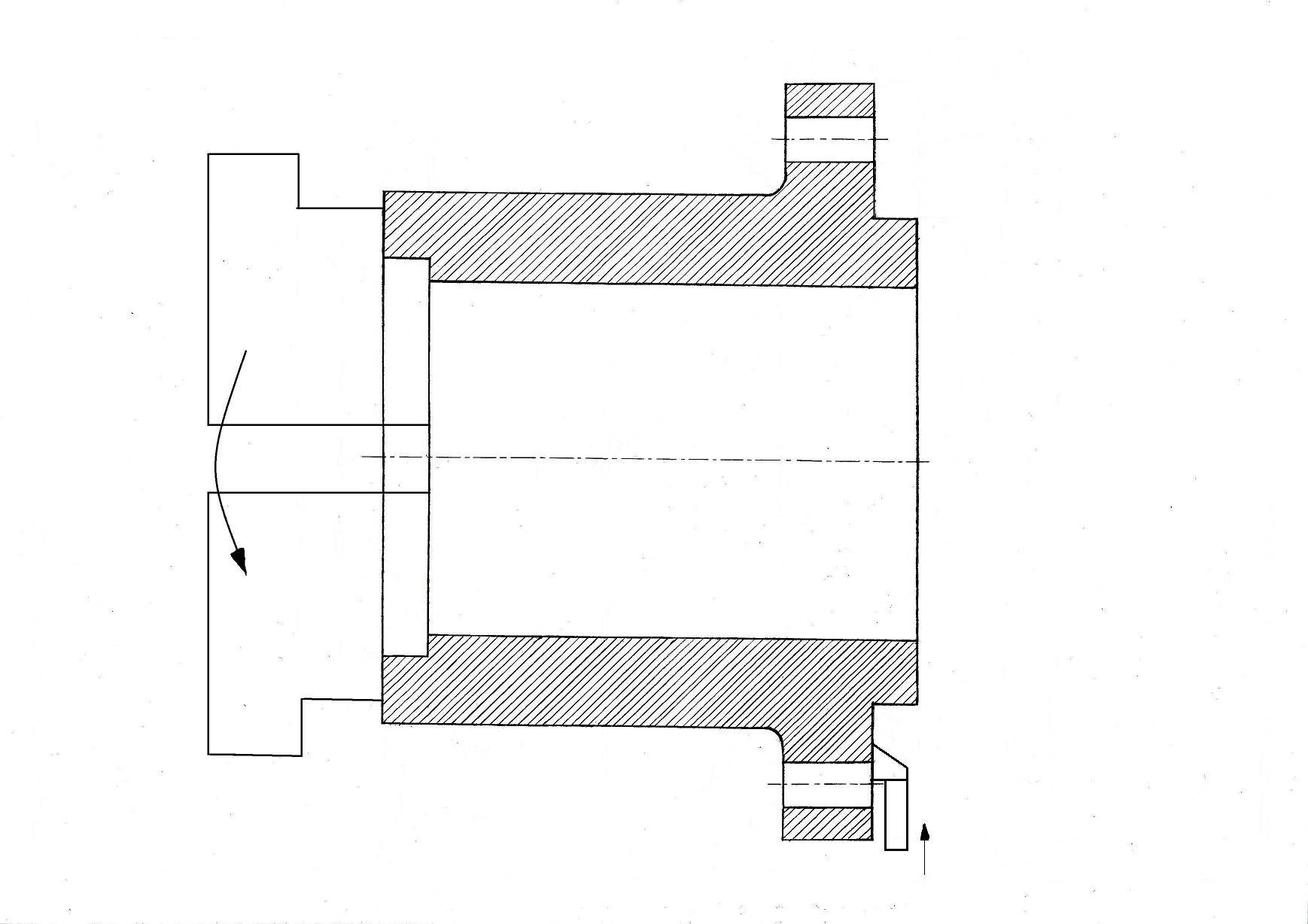

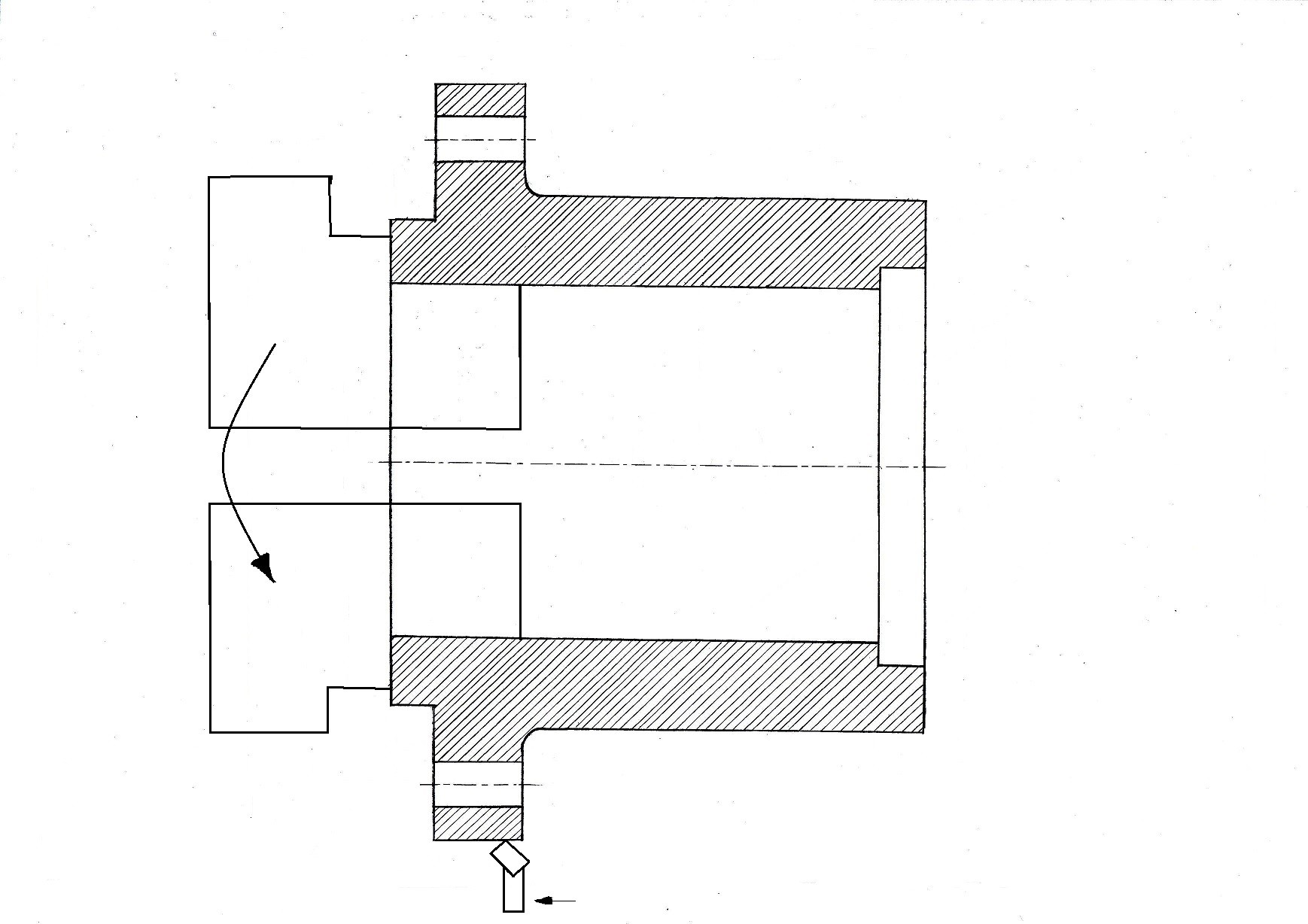

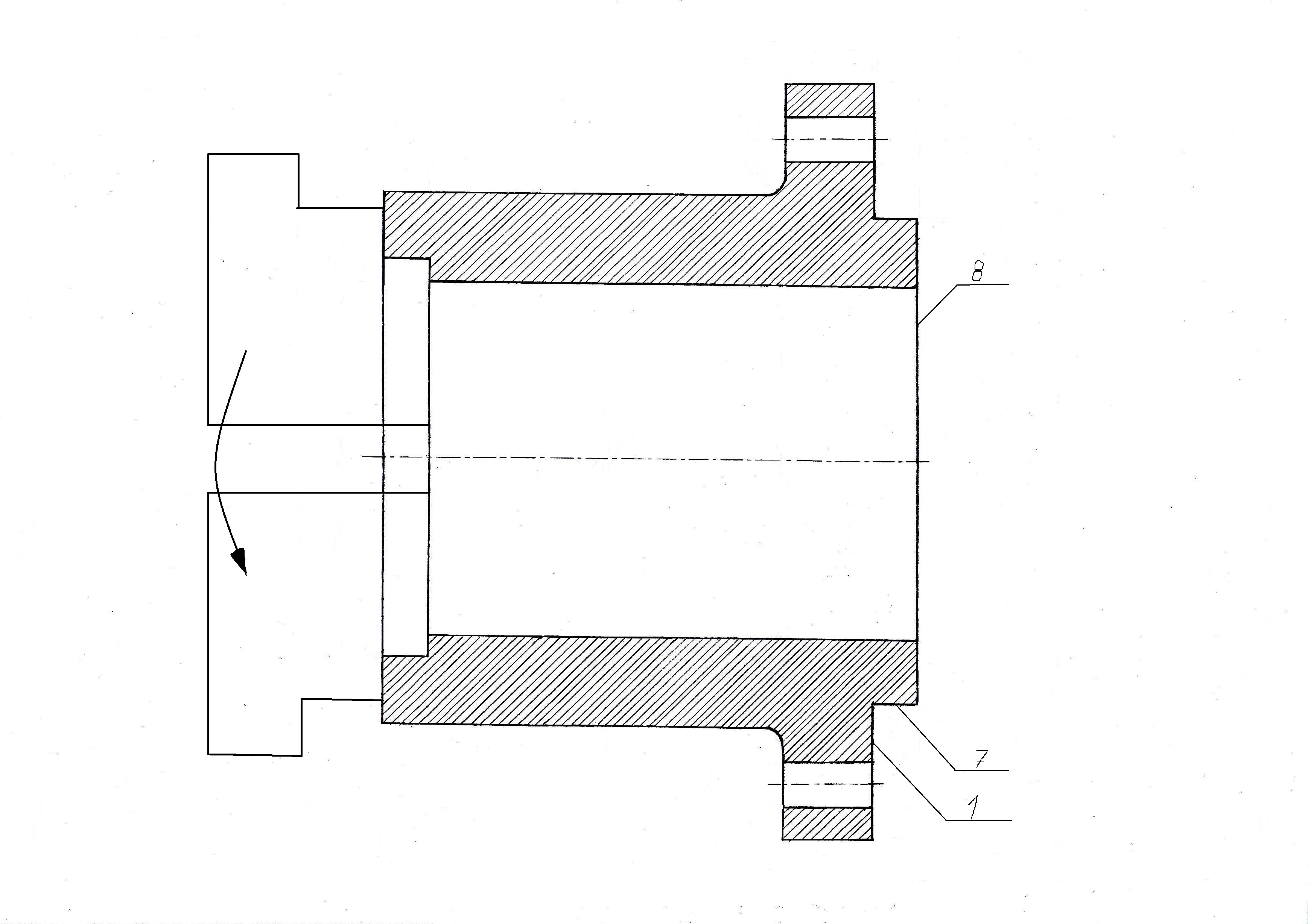

Selleks, et sooritada kõik vajalikud lõiketöötlusoperatsioonid, tuleb kasutada nelja erinevat paigaldusviisi. Esmalt tuleb sooritada treimisoperatsioonid kinnitades tooriku kõigepealt ühest otsast ja seejärel teisest otsast. Avade puurimiseks tuleb toorik hiljem veel kahel erineval moel kinnitada. Allpool olevatel joonistel on kujutatud kinnitusviisid treimisoperatsioonide jaoks. Esiteks kinnitatakse toorik ava Ø 80
