TALLINNA TEHNIKAÜLIKOOL


Materjalitehnika instituut
Metallide tehnoloogia  õppetool

Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus LÕIKETÖÖTLEMINE
Töö nr:
                   (töötlemine laastu eemaldamisega)
Ees- ja  perekonnanimi :
Rühm:
Üliõpilaskood:
Juhendaja :
Töö tehtud:
Töö esitatud:
Töö arvestatud:
F. Sergejev
16.05.2013
17.05.2013

















Töö eesmärk ja ülesanded:
Koostada põhimõtteline tehnoloogiline marsruuttehnoloogiline protsess erinevatele pindadele ja
erinevatel pinkidel.
Valida õiged tööriistad ja tööpingid määratud pindadele, mis vajavad lõiketöötlust.
Teha töö  etappide  joonised koos treiteradega.








Töötlemise meetod

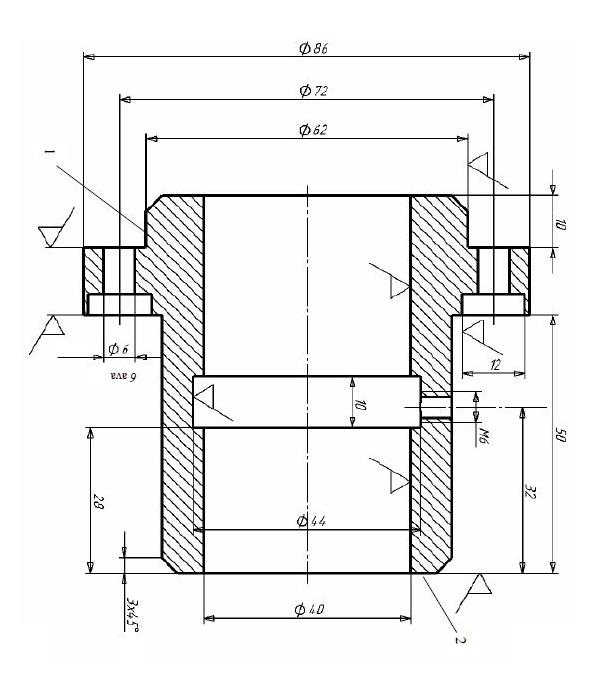

Detail

Lõiketöötlemisel  kasutatakse  survetöötlusel  valmistatud  detaili,  sest  survetöötlusel  kasutati
horisontaalstantsimise meetodi, mis ei jäta detailile stantsimiskaldeid.

















8






3









      7












   4



   6















     5








Tabel


Positsioon
Töötlemisviis
Seade
1 - välispind
Ø62 ; H10
treipink
2 - otspind
Ø62 ; H14
treipink
3 - sisepind
Ø40 ; H32
treipink
4 - sisepind
H4
freespink
5 - sisepind
Ø 40 ; H29
treipink
6 - sisepind
H10
treipink
7 - otspind
H16
freespink
8 - otspind
Ø86; H10
treipink

Lõiketöötlemine

Töö etapp
Operatsioon
Paigaldus
Siire
Läbim
1
1
1
2
3
2
-
1
3
4
3
1
1
1
1
4
-
1
2
12 (2)x6
5
1
1
3
(3)x6

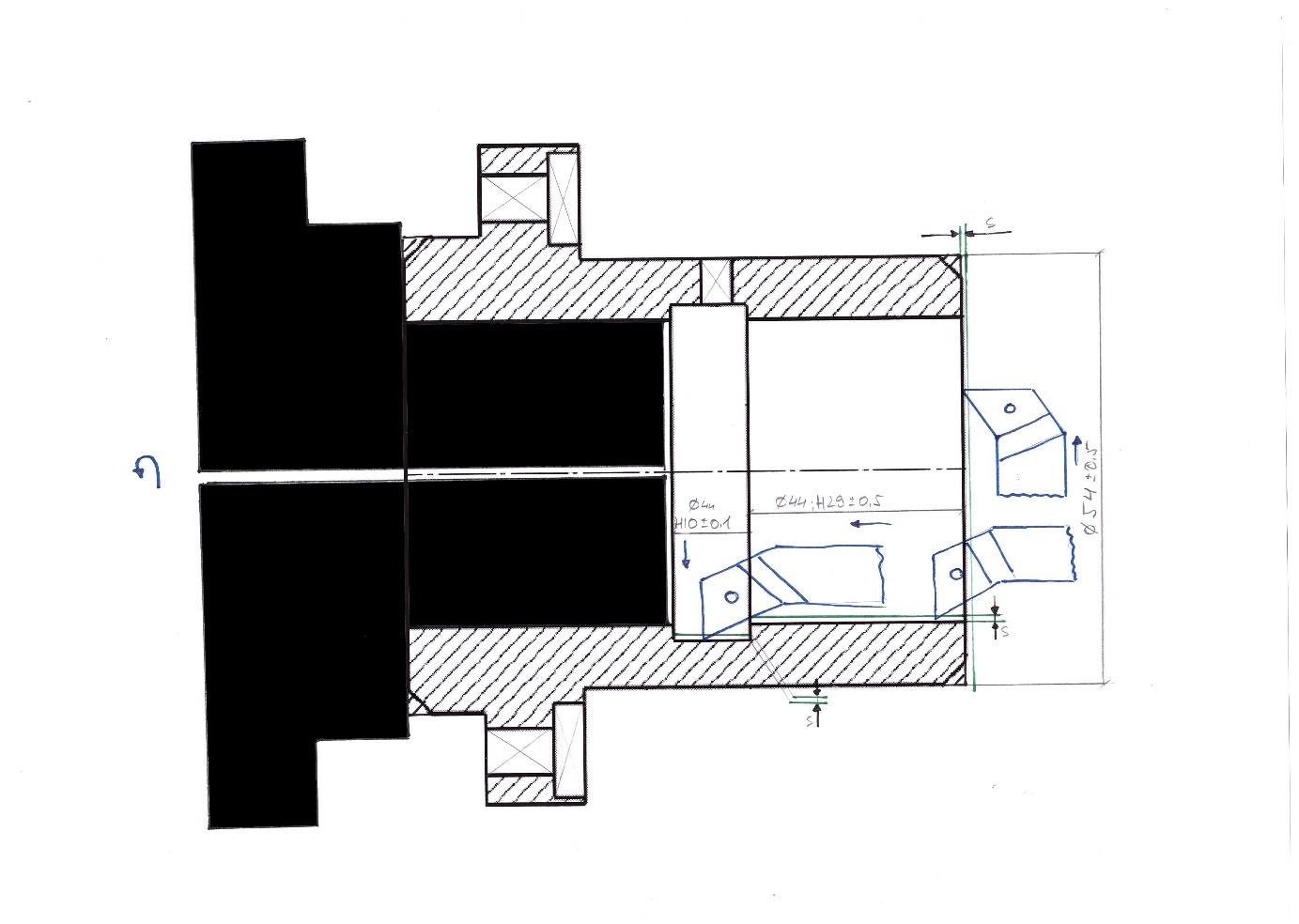

Töö etapp 1
Detail kinnitatakse kolmepakilisse isetsentreeruva padruni abil. Töö etappis kasutatakse sisetrei- ja
otstreitera.   Tera   olgu  valmistatud  volframmonokabriidist  WC,  mis  suure  tugevuse  ja  plastusega.
Samuti suure elastsusega, seega ei vaja tera pidevat teritamist.
Sisetreiteraga töödeldakse detaili sisepinda 5 (Ø 40 ; H29) ja 6 (H10). Pinna 6 töötlemiseks on vaja
treitera  suruda  alla  ning  treida  4mm  süvend  sama  treiteraga,  milleg  pinda  5  töödeldi.    Otsteraga
töödeldakse pinda 2 (Ø62 ; H14).

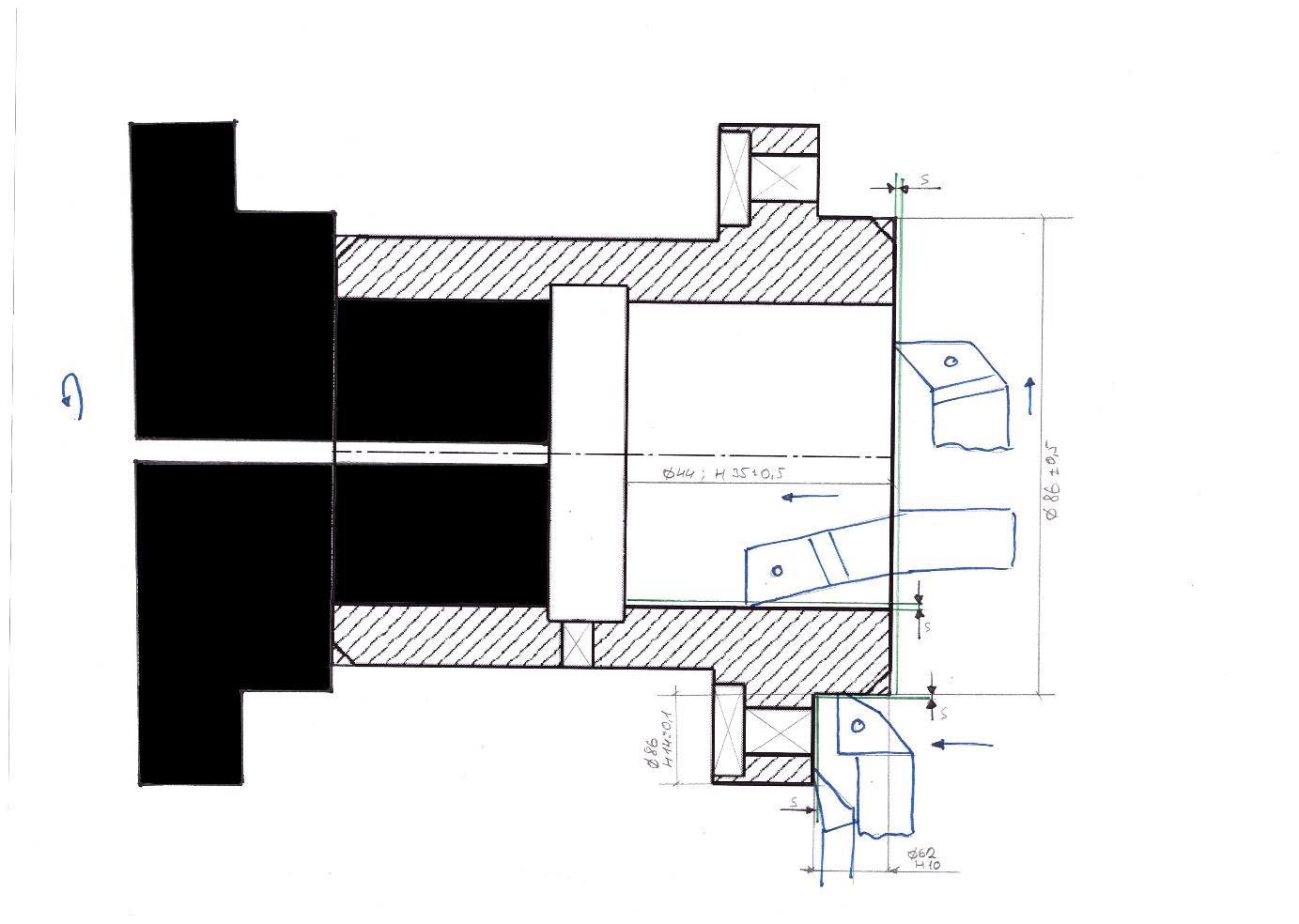

Töö etapp 2
Detail paigaldatakse ümber treipingis ning kinnitakse jälle isetsentreeruva padruni abil. Töö etappis
kasutatakse sisetrei-, ots- ja välistreitera.
Sisetreiteraga töödeldakse pinda 3(Ø40 ; H32). Otspinda 8 (Ø86; H10) ja välispinda 1 (Ø62 ; H10)
töödeldakse otstreiteraga ja astmeteraga.

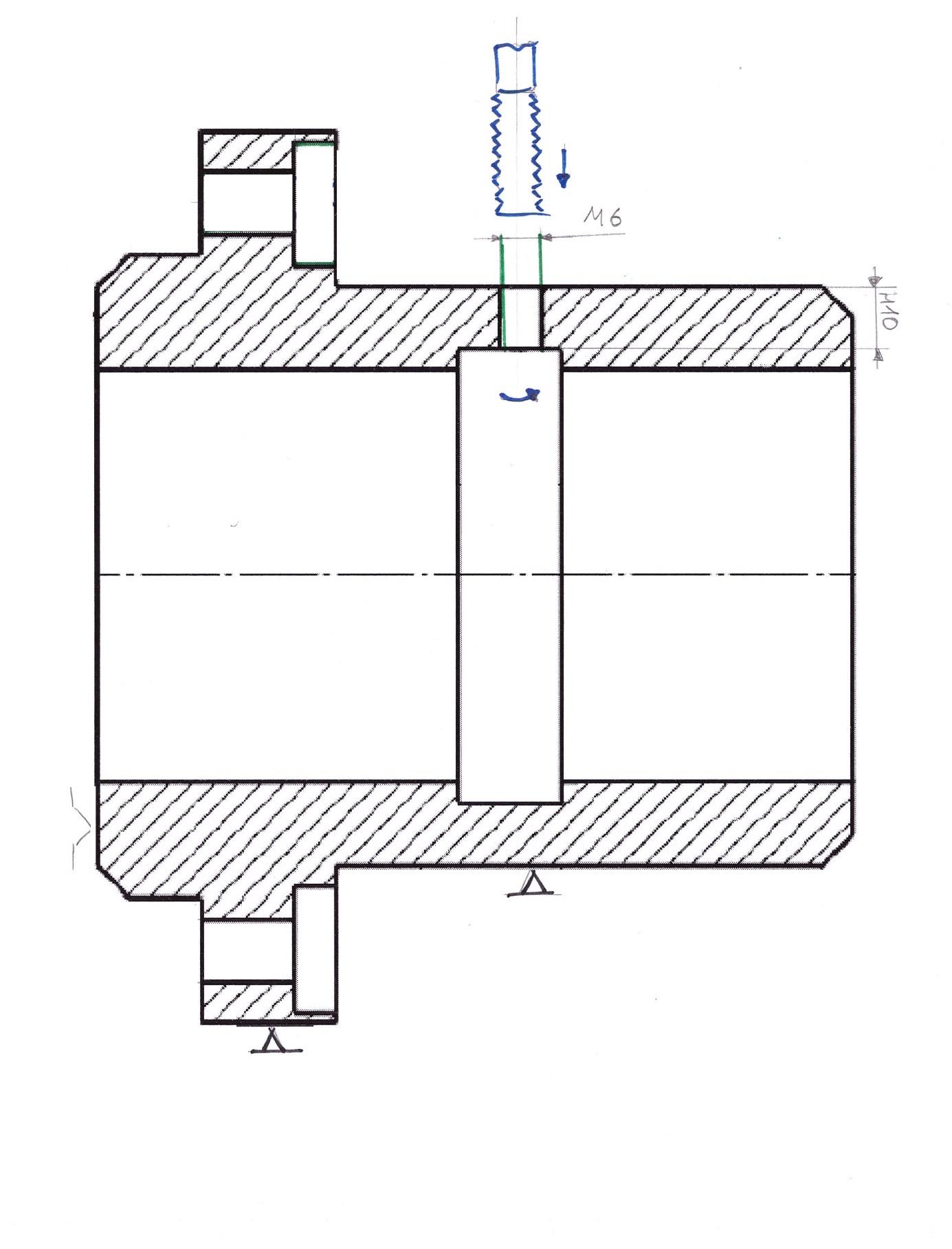

Töö etapp 3
Detail kinnitatakse puurpinki. Puuritera ISO 513 järgi kasutatakse P10 kõvasulamit WC, sest detailile
on vaja puurida keere M6.

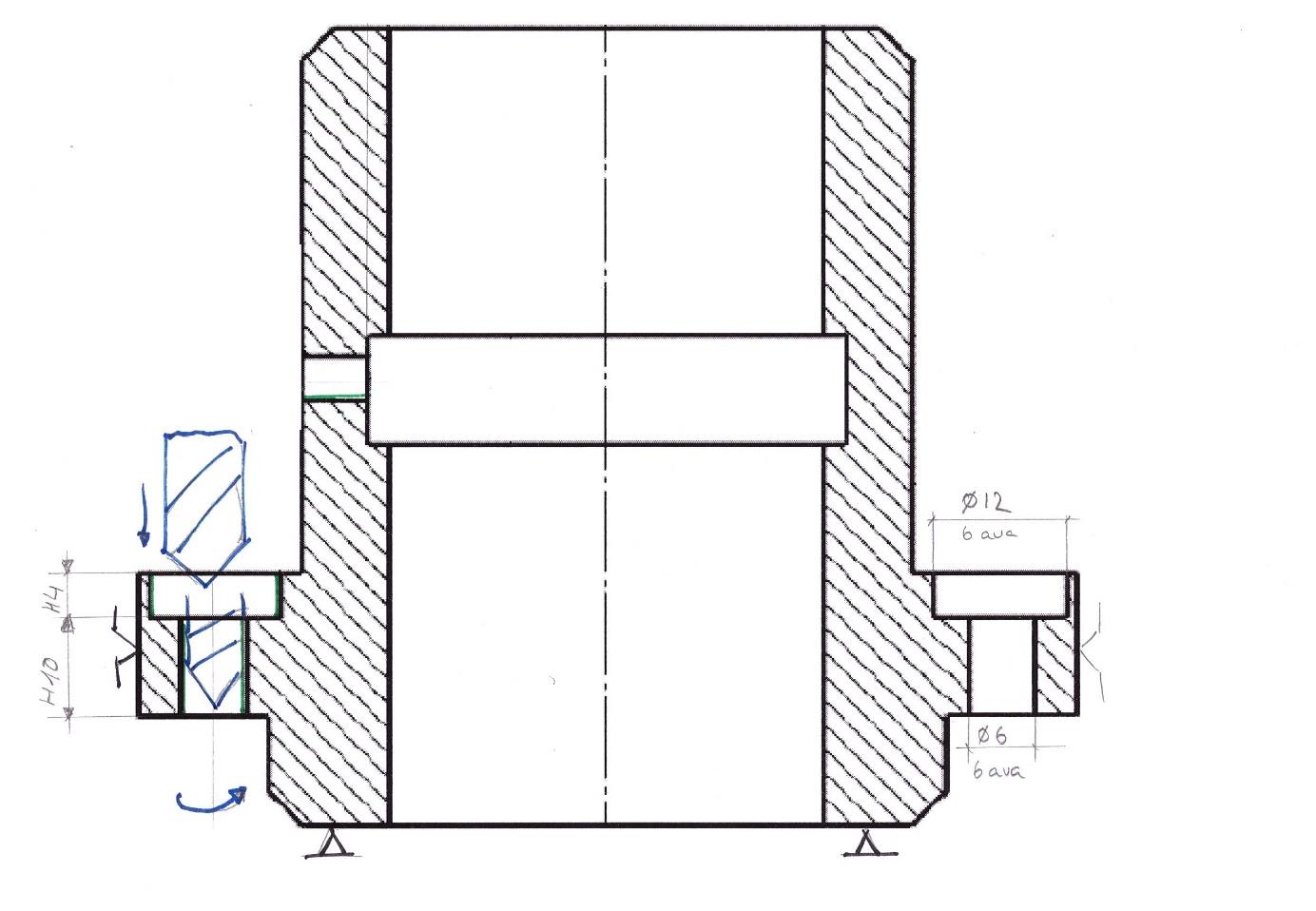

Töö etapp 4
Detail paigaldatakse ümber puurpingis. Puurida on vaja 6  auku , millel on 2 erinevat laiust. Seega
kokku tuleb 2 siiret, aga 12 läbimit. Puurimist tasub alustada 6mm läbimõõduga puurteraga. Puurida
täielikult läbi ( 14mm ). Seejärel vahetada puuritera 10mm läbimõõduga tera vastu ning avardada 6mm
läbimõõduga ava 10mm-ks, puurides 4mm alla.

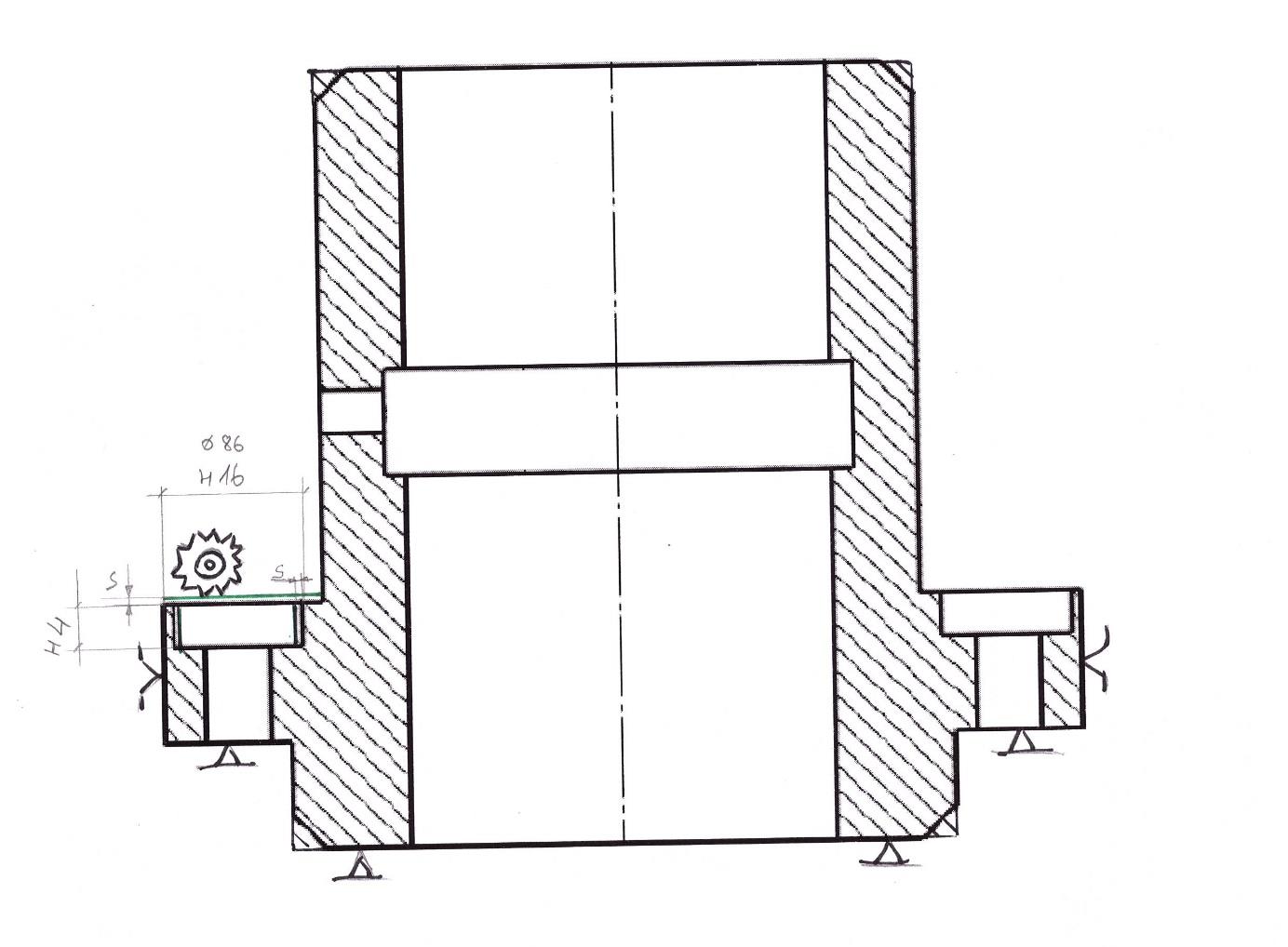

Töö etapp 5
Detail kinnitatakse freespinki. Kõvasulamite ISO 513 järgi kasutaks P30, sest puurava  freesimine  on
raskes  kohas,  kuna  puurava  seinapaksus(töödeldav  pind  4(H4))  on  ~2mm.  Otspinna  7  (H16)
freesimine ei tohiks raskusi valmistada.

Kasutatavad tööpingid.

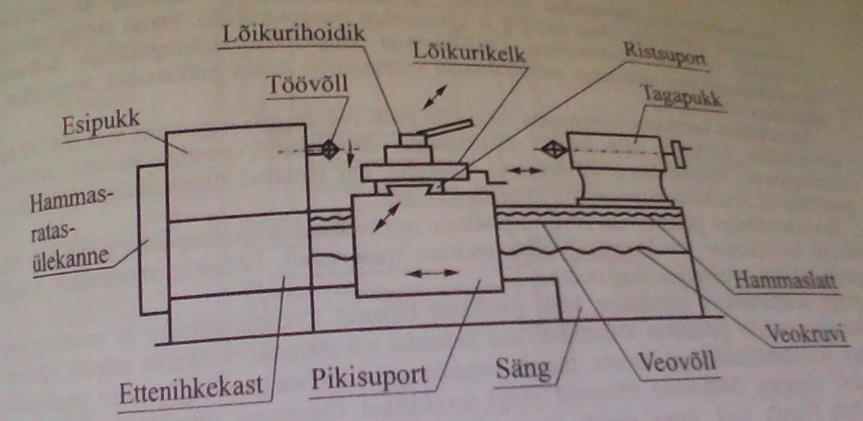

Treipink

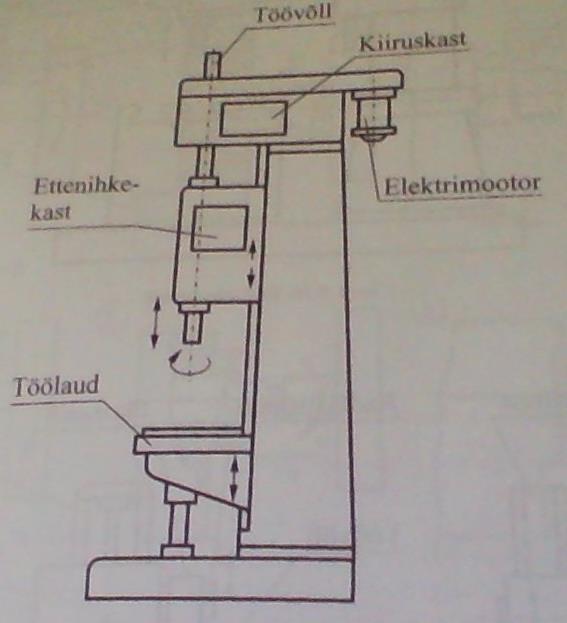

Vertikaalpuur

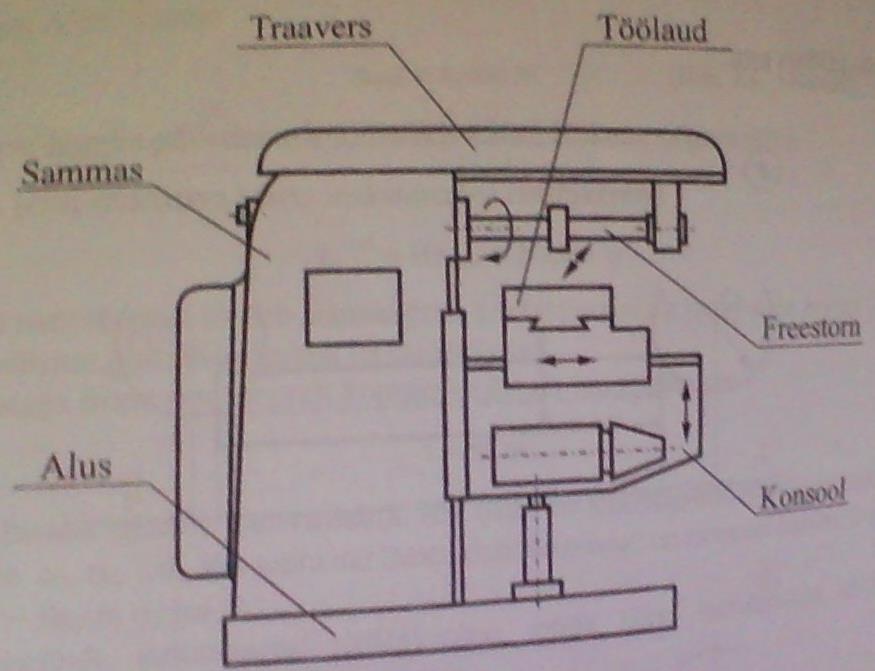

Freespink





Töö etapp 1

1 operatsioon
1 paigaldus
2 siiret
3 läbimit



Töö etapp 2

1 paigaldus
3 siiret
4 läbimit


Töö etapp 3

1 operatsioon
1 paigaldus
1 siire
1 läbim





Töö etapp 4

1 paigaldus
1+1 siiret
 (1+1)x6 läbimit




Töö etapp 5

1 operatsioon
1 paigaldus
1+1+1 siiret
(1+1+1)x6 läbimit
