LÕIKETÖÖTLEMINE (töötlemine laastu eemaldamisega) (0)

Tallinna Tehnikaülikool - Materjaliteadus - Konstruktsioonimaterjalide tehnoloogia

5 VÄGA HEA

Lõik failist

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus LÕIKETÖÖTLEMINE
(töötlemine laastu eemaldamisega)
Töö nr: 4
Ees- ja perekonnanimi :
Üliõpilaskood:
Rühm:
Juhendaja :
F. Sergejev
Töö tehtud:
13.05.2013
Töö esitatud:
Töö arvestatud:
Töö eesmärk:
Harjutustöös tuleb koostada valamise või vormstantsimise teel saadud toorikute pindade lõiketöötlemise tehnoloogia.
Lahendatakse järgmised ülesanded:

Etteantud pindade sobiva lõiketöötlemisviisi ja – pingi tüübi valik.
Lõikeriista ja tema teriku materjali valik.

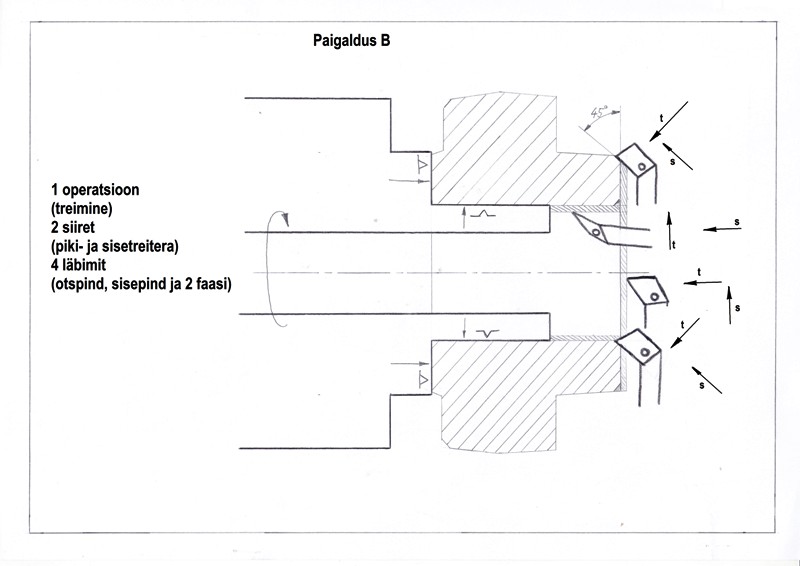

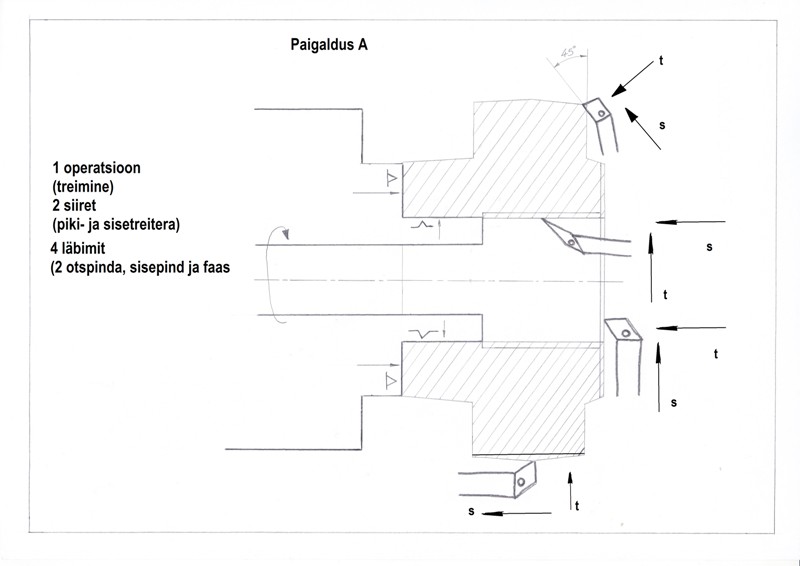

Valida tooriku kinnitusmoodus lõikepinki; tuua lõiketöötlemise skeem koos lõikeliikumiste ja lõikerežiimi elementide äranäitamisega.

Etteantud pindade sobiva lõiketöötlemisviisi ja –pingi tüübi valik
Positsioonid
Lõiketöötlusviis
Seade
1.

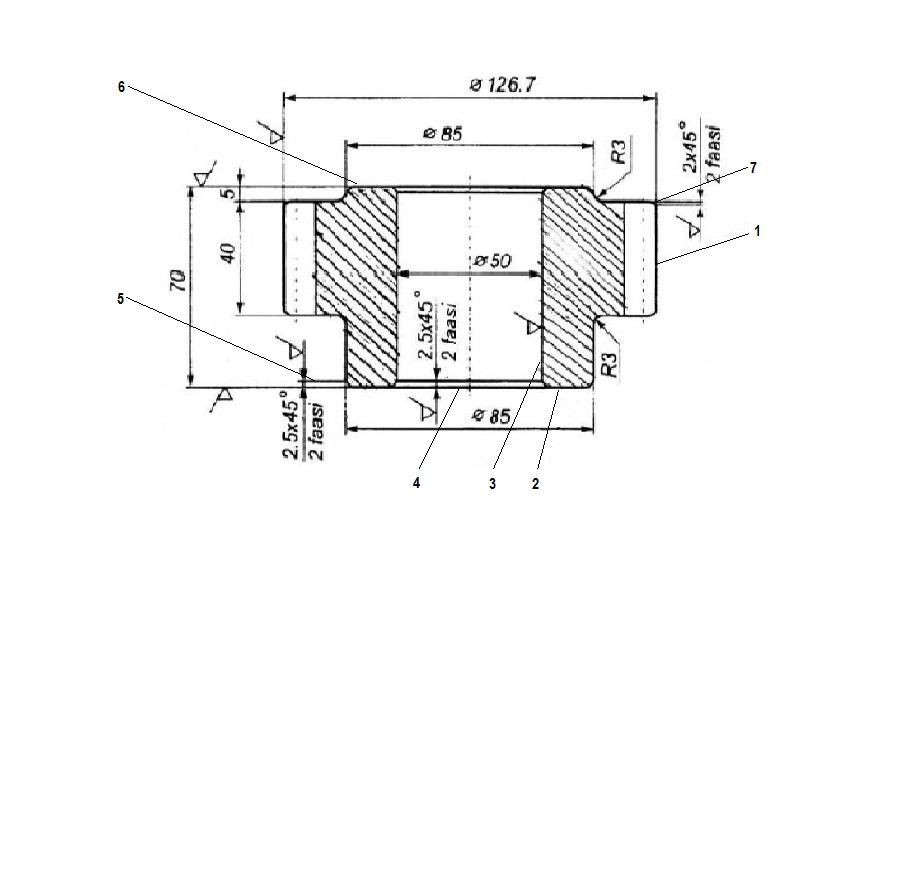

Hammasvöö, otspind , tasapind , ∅ 127,6, h=40, treimine
Treipink
2.
Otspind, tasapind, ∅ 85, treimine
Treipink
3.
Sisepind , silndrilinepind, ∅ 50, h= 70, treimine
Treipink
4.
Otspind, tasapind (faas), treimine
Treipink
5.
Otspind, tasapind (faas), treimine
Treipink
6.
Otspind, tasapind, ∅ 85, treimine
Treipink
7.
Otspind, tasapind (faas), treimine
Treipink
8.

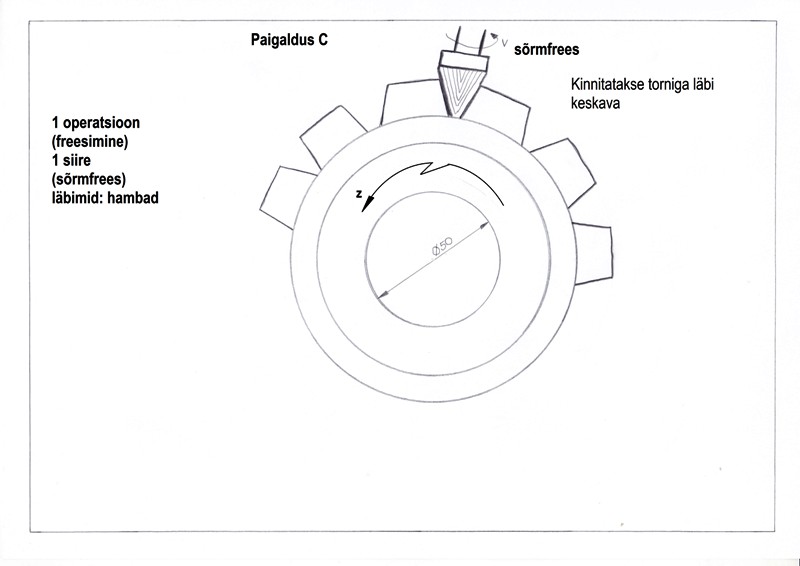

Hammasvöö profiil , freesimine
Freespink

Lõikeriista ja tema teriku materjali valik.
Sõltuvalt töötlemisviisist valitakse tavaliselt kas kiirlõiketerastest või kõvasulamistest (kermistest) lõikeriistade vahel. Suurema tootlikuse saavutamiseks kasutatakse kõvasulamist lõikeosaga lõikeriistu. Valin treimisel kasutatava teriku tüübiks ISO 513 järgi P 10, mis sobib terasvalandi treimiseks ja on mõeldud põhilisteks treimisoperatsioonideks. Ei valinud suurema tähisega materjali, sest need on mõeldud eelkõige rasketes tingimustes treimiseks, keermelõikamiseks või freesimiseks. Freesi terikuks sobib seega P 20. Ma ei vali K rühma tööriista, sest need on mõeldud pigem murdelaastu andvate materjalide ( malm , Al-valusulamid
