TALLINNA TEHNIKAÜLIKOOL


Materjalitehnika instituut
Metallide  tehnoloogia  õppetool

Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus  KEEVITAMINE
Töö nr:
Ees- ja  perekonnanimi :
Rühm:
Üliõpilaskood:

Juhendaja :
Töö tehtud:
Töö esitatud:
Töö arvestatud:
F. Sergejev
2.04.13



Töö eesmärk:
Koostada põhimõtteline tehnoloogiline protsess keevitatud toote valmistamiseks.
Lähtudes detailist, keevitusviisist ja  keevitus  parameetritest valib töö  teostaja  kõige
otstarbekama viisi toote valmistamiseks.

Töö ülesanded:
Selgitada tooriku ettevalmistamist
Võrrelda kahte erinevat keevitusviisi
Põhjendada valitud keevitusviisi ja selle kasulikkust
Anda keevituseks vajaminevad keevituse parameetreid
Valmistada keevitusliite  eskiis  ja selgitav skeem
Selgitada keevituse kvaliteedikontrolli





Keevitusviiside võrdlus
Kaitsegaaskaarkeevitus
Parameetrid
MIG 131
TIG 141
Detaili materjali
Mittelegeer-
Mittelegeer-
keevitatavus
Madalleeger-
Madalleeger-
Kõrglegeerterased
Kõrglegeerterased
Al-, Cu- ja Ni  sulamid .
Al(Mg-Si), Cu-, Ti ja Ni
sulamid
Suurim paksus
Ülemine piir puudub
Kuni 6mm
Tootlikkus
Suured tootmismahud
Üksikud detailid
Odav
Kallis
Protessi pidevus
Pidev protsess
Ei ole pidev
Kiirem
Paksus vähendab kiirust
Suurem keevitus kiirus
Tundlikum  keevitus kiirus
Ei sobi kasutamiseks
Ei sobi kasutamiseks
välistingimustes
välistingimustes
Elektroodimaterjalide
Kasutatakse traate
Kasutatakse vardaid
vajadus


Kaitsegaaside vajadus
Inertgaas 0.8Ar + 0.2CO2  Inertgaas Ar+0.03 NO
MISON
MISON
Õmbluste kvaliteet
Normaalne kvaliteet
Kvaliteetsem
Täpsem
Puhtam
Väiksemad
keevitusdeformatsioonid
Vajadus õmblusi
Ei teki räbu
Ei teki räbu ega  pritsmeid
puhastada
Võib tekkida pritsmeid
Ligipääsetavus
Ruumiline ligipääs on
Ruumiline ligipääs on
parem
halvem
Parameetrite
Võimalik reguleerida  laias   Saab reguleerida
reguleeritus
vahemikus
Kasutatakse
vahelduvvoolu
Kvalifikatsioon
Kasutajasõbralik
Keerukam
Lühike väljaõppe
Nõuab kogemusi




Keevitusviis valik

Minu detaili [Lisa 1]  keevitamiseks  on sobilik kasutada TIG keevitust [Lisa 2], keevitatava
detaili paksuse tõttu (2mm). Kuigi antud keevitusviis on keerukas ja vajab kõrge tasemelist
keevitajat, on saavutatav keevitusliite kvaliteet seda väärt.

Keevituseviis TIG

Keevitamine  toimub  päripolaarse  vooluga,  kus  miinuspoolus  on  elektroodil.  Plusspoolus
detailil .  Al-  ja  Mg-sulamite  keevitamisel  kasutatakse  vahelduvvoolu.  Oksiidkelme
purustamiseks  detailide  pinnal  on  vaja  suurendada  plusspolaarse  voolu  osatähtsus,
mistõttu  kasutatakse  ebasümmeetrilist  vahelduvvoolu.  Vahelduvvooluga  keevitamisel
kasutatakse  transformaatoriga   keevitusaparaati ,  mis  muudab  võrguvoolu   tugevaks
keevituksvooluks  ja  võrgu  kõrge  pinge  madalaks  keevituspingeks.  Samuti  sisaldab  see
kõrgepinge impulsside generaatorit, mis aitab keevituskaart süüdata.
Vahelduvvoolu kasutades saame keevituskaart süüta ainule kontaktivabalt.
Selleks võib anda elektroodile lühiajaline kõrgsagedusvool.(3000V, 0.4MHz)
Teine moodus süütamiseks  oleks  vaja tekitada elektroodi  ja detaili  vahele  ala, mis  juhib
elektrit(2mm detailist). Kõrge temperatuuri tõttu elektrikaare süütamisel muutub kaitsegaas
siin elektrijuhiks.

TIG Keevituseparameetrid
Al-Mg sulam
Materjali paksus
2mm
Volframelektroodi d
2.4mm
Gaasisuudmiku nr
11
Keevitusvool
120-140 A
Keevituskiirus
0.20 m/min
Gaasikulu
8 l/min

Kaasaegsetel  seadmetel muudetakse  keevitusvoolu sagedust 30…300Hz ning hoitakse
keevituspinge 12…14V.

Kui parameetrid ja kaitsegaasid valitud siis võib materjali maha panna ja kokkukeevitada,
sest keevitus on lühike üksiktootmisel.

Lisamaterjalid

Minu materjal on kõigest 2mm paks seega TIG keevitust kasutades sulatab servad kokku,
ilma  lisamaterjali (vardaid) kasutamata.
Kasutatakse TIG keevitusele omast  volfram  elektroodi.
Keevitades vahelduvvooluga alumiiniumi ja selle  sulameid  teritatakse volfram elektroodi ots
90 kraadiseks.
Kaitsegaasina kasutatakse MISON(Ar+0.03% NO) või puhast Ar(99.99%) ehk Argon 4.8,
Argon  S.  Samuti  võib  ka  kasutada  Helium  4.5  kaitsegaasi.  Mina  valiksin  kaitsegaasiks
MISON  gaasi,  sest  segugaaside   kasutamisel   tekib  vähem  keevitussuitsu  ja  kahjulikke
gaase .




Tooriku ettevalmistamine

Ma pean kokku keevitama kaks toru detaili, seega pean ma ise valmistama detaili tooriku
või seda sisseostma.

Selleks,  et  saada  õmbluseta  toru  peaksin  ma  Al-Mg  toru  valmistama  valutehnoloogiat
kasutades. Lihtsam ja odavam tuleks ehk siis, kui ma ostaks antud toru. Kuigi teades, et
TIG keevitust kasutatakse üksik detailide keevitamiseks või remontimiseks, siis võib arvata,
et  tootmisprotsessi  ostetakse   toorik   valmis  kujul  või  tegeletakse  üksikute  detailide
kokkukeevitamisega, kuhu tuuakse keevitatavad toorikud.

Detaili keevitusliite kvaliteedikontroll

Keevitamisel on võimalikeks defektideks läbikeevitamatus,  praod  ja geomeetria  defektid .
Tegemist on detaili üksiktootmisega, mistõttu ei kasutata purustavat kontrolli. Kuna detaili
läbimõõt  on  200mm,  siis  annab  see  meile  hea  nägemuse  ka  detaili  sisemusest.  Seega
kõige   targem   oleks  alustada  visuaalse   kontrolliga .  Visuaalkontroll  annab  meile  pinnal
asuvad vead. Kontrollida geomeetrilisi defekte, läbikeevitamatust ja võimalikke prao kohti.
Selleks võib kasutada lihtsaid mõõtevahendeid: mõõdikud, nihikud.
Kui sellest ei piisa, siis võib kasutada ultrahelikontrolli, et avastata läbikeevitamatust ning
pragude  leidmiseks magnetkontrolli või kapilaarkontrolli.

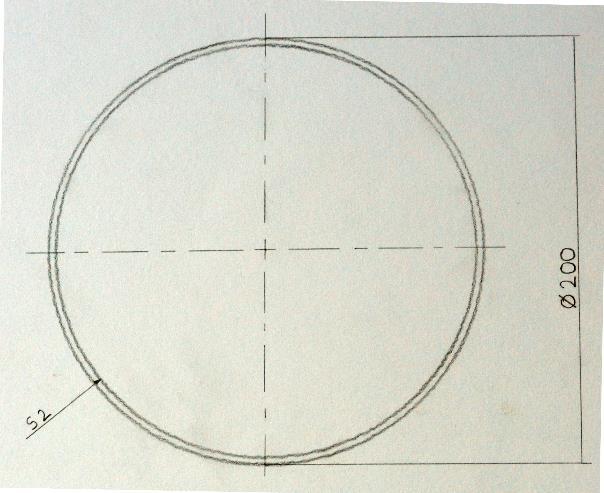

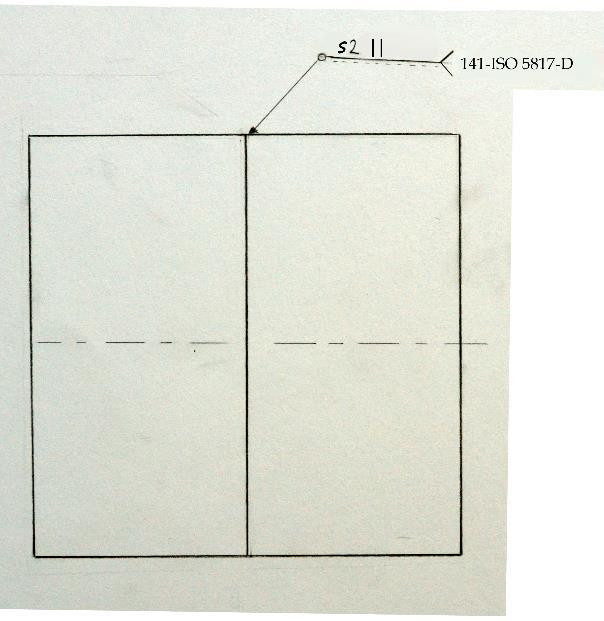

LISA 1


Detail ja  keevisliide

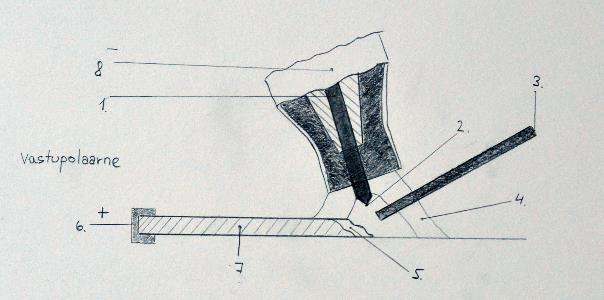

LISA2


TIG keevituse skeem

1.Volfram elektrood
2.Keevituskaar
3.Lisamaterjal( varras  – antud detailil ei ole vaja kasutada)
4.Õmbluse gaasikaitse
5.Keevisõmblus
6.Tagasivoolu klemm
7. Keevitatav  detail
8.Keevitus põleti (ühendatud keevitusvoolu  kaabliga )
