Lähteülesanne
Skeem 1

Kirjeldus
Välja arvutada järgimsed andmed võttes aluseks Skeem 1:
•  Takistus (R) kõikides ahelates
•  Pinge (U) takistitel
•   Voolutugevus  (I) kõikies ahelates
•  Võimsus (P) kõikides ahelates



2

Töö käik
1.  Takistuse (R) arvutamine

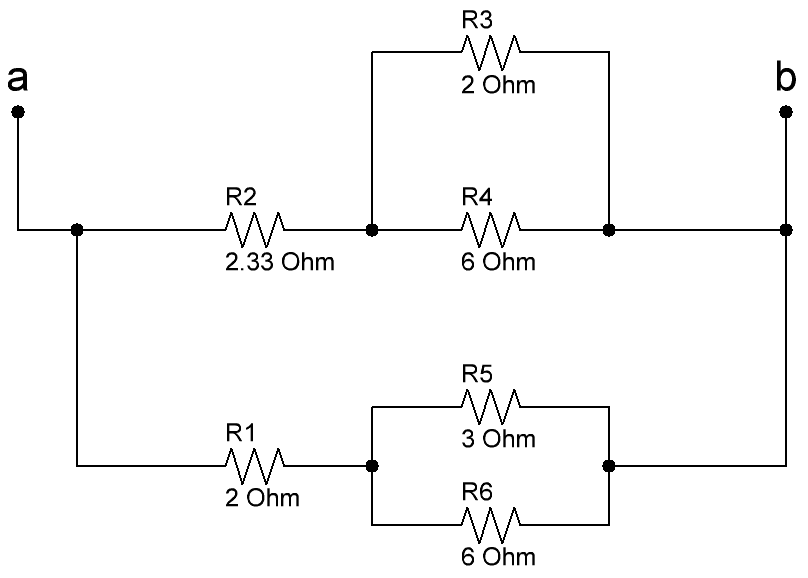

1.1. Toon välja teada olevad andmed ja tutvun Skeem 1-el oleva ahelaga.
Skeem 1

Teada olevad andmed:
•  Pinge Ua,b = 12V
•   Takisti  R1 = 2Ω
•  Takisti R2 = 2,33Ω
•  Takisti R3 = 2Ω
•  Takisti R4 = 6Ω
•  Takisti R5 = 3Ω
•  Takisti R6 = 6Ω
Skeem 1-el olev ahelas esinevad nii takistite jada- kui ka rööpühendused. Sellist
kombinatsiooni  nimetatakse takistite segaühenduseks.
Segaühenduse arvutamiseks tuleb seda järk järgult lihtsustada, kasutades nii jada- kui
rööpühenduse valemeid.


3

Jadaühenduste korral võrdub ahela  kogutakistus  takistite takistuste  summaga  ja valem on
järgmine:
R = R1 + R2 + R3
Seda valemit saan ma kasutada jadaühenduse arvutamiseks.
Rööpühenduse korral võrdub  kogutakistuse   pöördarv  harude takistuste pöördarvude summaga
1
1
1
1
=
+
+
R
R1
R2
R3

millest ahela kogutakistus
1
R=
1
1
1
+
+

R1
R2
R3

Kuna  Skeemil  1 on tegemist kahe takisti rööpühendusega tuleb mul tuletada takistuse
arvutamiseks avaldis
1
1
1
R2
R1
R1 + R2
=
+
=
+
=
R
R1
R2
R1 * R2
R1 * R2
R1 * R2

ehk
R1 * R2
R =
R1 + R2



4

1.2. Jagan Skeem 1 ahelateks ja arvutan välja takistused.
Skeem 2 –  Ahelad  R3,4 ja R2,3,4


Arvutusi  alustan rööpühendusega ja arvutan ahela R3,4 takistuse
R3 * R4
R3,4 =  R3 + R4

2Ω * 6Ω
R3,4 =
=  1,5Ω
2Ω + 6Ω

Tulemuseks saan R3,4 = 1,5Ω
Edasi saan kasutada jadaühenduse valemit ja arvutan ahela R2,3,4 takistuse
R2,3,4 = R2 + R3,4
R2,3,4 = 2,33Ω + 1,5Ω = 3,83Ω
Tulemuseks saan R2,3,4 = 3,83Ω


5

Skeem 3 – Ahelad R1,5,6 ja R5,6

Eelnevat  arvutuskäiku korrates arvutan ahela R5,6 takistuse
R5 * R6
R5,6 =  R5 + R6

3Ω * 6Ω
R5,6 =
=  2Ω
3Ω + 6Ω

Tulemuseks saan R5,6 = 2Ω
ja ahela R1,5,6 takistuse
R1,5,6 = R1 + R5,6
R1,5,6 = 2Ω + 2Ω = 4Ω
Tulemuseks saan R1,5,6 = 4Ω



6

Arvutuste tulemusena on mul teada Skeem 1  ahelate  takistused ja nüüd saab arvutada
Skeem 1 kogutakistuse.
Kogutakistuse R1,2,3,4,5,6 arvutamiseks kasutan kahe takisti rööpühenduse valemit
R1,5,6 * R2,3,4
R1,2,3,4,5,6 =
R1,5,6 + R2,3,4

4Ω * 3,83Ω
R1,2,3,4,5,6 =
=  1,96Ω
4Ω + 3,83Ω

Tulemuseks saan R1,2,3,4,5,6 = 1,96Ω


7

1.3. Takistuse arvutuse kokkuvõtte.
Tuginedes lähteülesandele olen välja arvutanud Skeem 1 takistused kõikides ahelates ja
kogutakistuse  saades  järnevad tulemused:
•  R3,4 = 1,5Ω
•  R2,3,4 = 3,83Ω
•  R5,6 = 2Ω
•  R1,5,6 = 4Ω
•  R1,2,3,4,5,6 = 1,96


8

2.  Pinge (U) arvutamine.

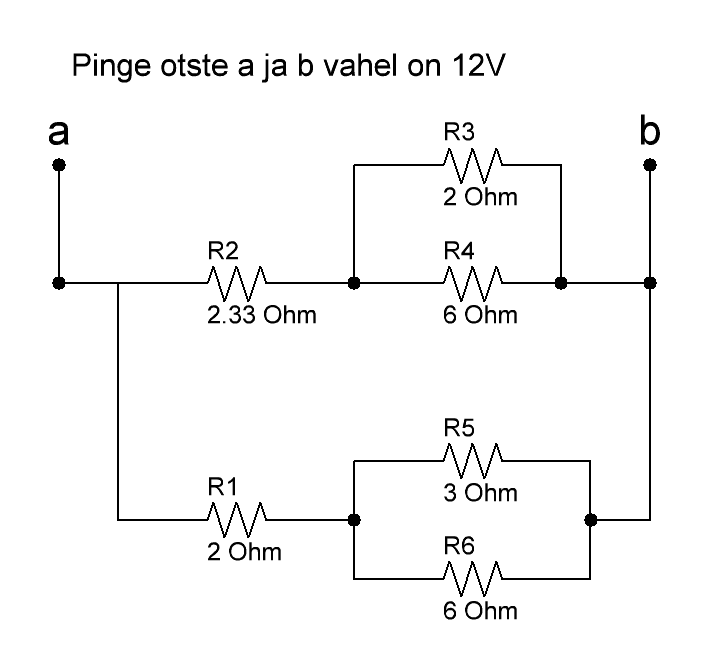

2.1. Valmistan ette skeemi.
Skeem 4.
Tähistan kõik Skeemil 1 olevad ahelad järgmiselt:

Toetudes takistuste arvutamises tehtud skeemi jagamisele ahelateks, saan kasutada neid samu
ahelaid, et välja arvutada Skeemil 4 olevate ahelate pinge. Mul on teada, et pinge Ua,b = 12V


9

2.2.  Panen  paika valemid ja arvutan välja ahelate U2, ja U3,4  pinged .
Skeem 5 – Ahelad U2 ja U3,4


Selleks, et leida pinge ahelas R3,4 tuleb mul tuletada valem,
U2 = I * R2
R2
U2 = Uab *
R2 + R3,4

Pinge U, mis on punktide a ja b vahel, jaguneb takistite vahel selliselt, et üks osa sellest kaob
takistil R2 (U2) ja ülejäänu pinge, st U – U2 läbib nii  takistit  R3 kui takistit R4 (rööpühenduse
korral on mõlema takisti otstel võrdne pinge).
U3,4 = Uab – U3,4

Vastavalt leitud valemitele arvutan pinge ahelas U2:
2,33Ω
U2 = 12V *
=  7,3V
2,33Ω + 1,5Ω

Saan tulemuseks, et pinge ahelas U2 = 7,3V
 Ja ahelas U3,4 :
U3,4 = 12V – 7,3V = 4,7V
Saan tulemuseks, et pinge ahelas U3,4 = 4,7V
10

2.3. Arvutan välja pinged ahelates U1 ja U5,6 .
Skeem 6.

Vastavalt leitud valemitele arvutan pinge ahelas U1:
2Ω
U1 = 12V *
=  6V
2Ω + 2Ω

Saan tulemuseks, et pinge ahelas U1 = 6V
 Ja ahelas U5,6 :
U5,6 = 12V – 6V = 6V
Saan tulemuseks, et pinge ahelas U3,4 = 6V

2.4. Pinge arvutamise kokkuvõte.
Tuginedes lähteülesandele ja takistuse arvutustele olen välja arvutanud Skeem 4 pinged
kõikides ahelates saades järnevad tulemused:
•  U3,4 = 4,7V
•  U2 = 7,3V
•  U5,6 = 6V
•  U1 = 6V


11

3.  Voolutugevuse arvutamine.

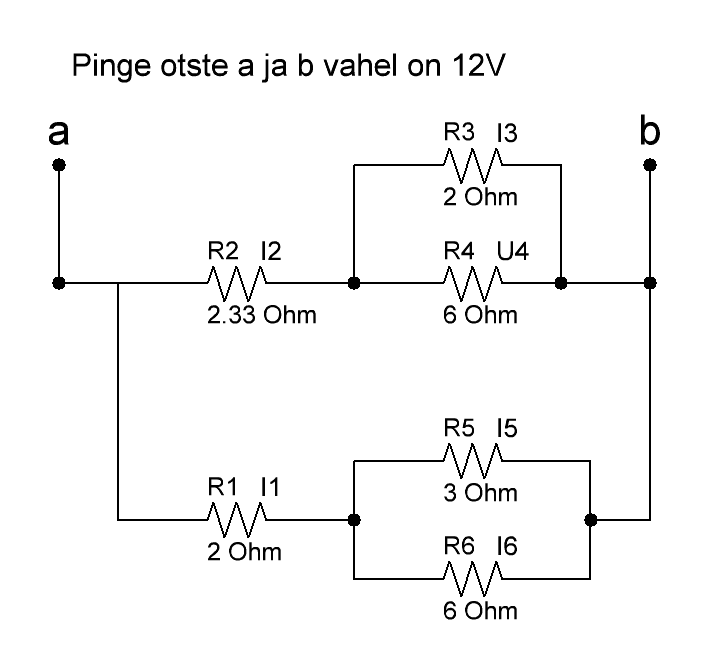

3.1. Valmistan ette skeemi ja valemid arvutuste tegemiseks.
Skeem 7.

Toetudes lähteülesandele, Skeemile 6 ja eelnavalt välja arvutatud andmetele jätkan
voolutugevuse arvutamist sama meetodiga  jagades  Skeem 6 ahelateks.
Voolutugevust arvutatakse järgmise valemiga,
U
I =  R

Kuna mul on teada Uab ja R1,2,3,4,5,6 saan ma I1,2,3,4,5,6 kohe välja arvutada. Selle järgi saan ma
hiljem kontrollida kas ahelate arvutustulemused on õiged.
12V
I1,2,3,4,5,6 =
=  6,12A
1,96Ω

12

3.2. Arvutan ahelate I3,4 ja I2 voolutugevused.
Skeem 8.


Ahel I2
U2
I2 =


R2

7,3V
I2 =
=  3,13A
2,33Ω

Saan tulemuseks I2 = 3,13A
U3,4
I3,4 =


R3,4

4,7V
I3,4 =
=  3,13A
1,5Ω

Saan tulemuseks I3,4 = 3,13A


13

3.3. Ahelad I1 ja I5,6
Skeem 9.

Ahel I1
U1
I1 =


R1

6V
I1 =
=
3A
2Ω

Saan tulemuseks I1 = 3A
U5,6
I5,6 =


R5,6

6V
I5,6 =
=
3A
2Ω

Saan tulemuseks I5,6 = 3A


14

3.4. Voolutugevuse arvutamise kokkuvõte.
Tuginedes lähteülesandele ja eelnevatele arvutustele olen välja arvutanud Skeem 7
voolutugevused saades järnevad tulemused:
•  I3,4 = 3,13A
•  I2 = 3,13A
•  I5,6 = 3A
•  I1 = 3A
•  I1,2,3,4,5,6 = 6,12A



15

4.  Võimsuse arvutamine.

4.1. Valmistan ette skeemi ja valemid arvutuste tegemiseks.

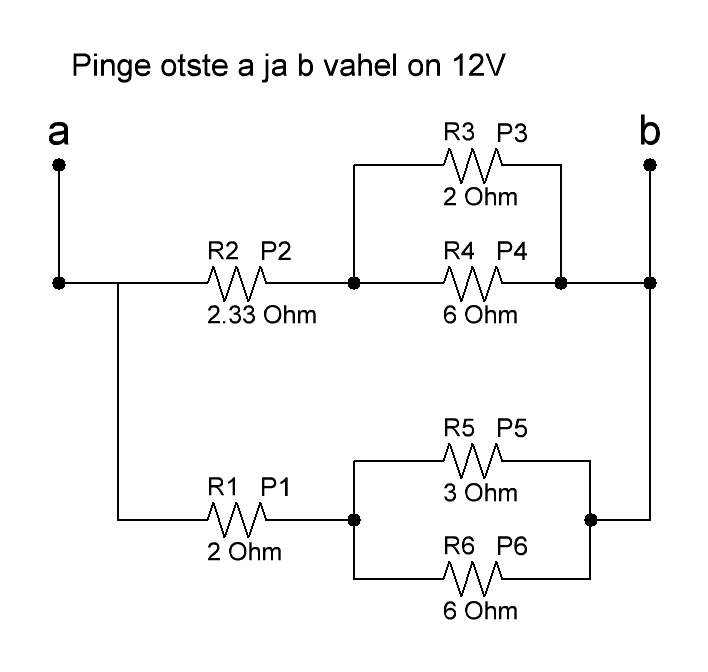

Skeem 10.

Toetudes lähteülesandele, Skeemile 6 ja eelnavalt välja arvutatud andmetele jätkan
voolutugevuse arvutamist sama meetodiga jagades Skeem 6 ahelateks.
Võimsuse arvutamiseks kasutatakse valemit
P = I * U
Kuna mul on teada, et I1,2,3,4,5,6  = 6,12A ja Ua,b = 12V, saan kohe välja arvutada P1,2,3,4,5,6
P1,2,3,4,5,6 = I1,2,3,4,5,6 * Ua,b
P1,2,3,4,5,6 = 6,12A * 12V = 73,44W
16

4.2. Ahelad P2, ja P3,4
Skeem 11.


Ahela P2 arvutus
P2 = I2 * U2
P2 = 3,13A * 7,3V = 22,85W
Saan tulemuseks P2 = 22,85W
Ahela P3,4 arvutus
P3,4 = I3,4 * U3,4
P3,4 = 3,13A * 4,7V = 14,71W
Saan tulemuseks P3,4 = 14,71W


17

4.3. Ahelad P1 ja P5,6
Skeem 12.

Ahela P1 arvutus
P1 = I1 * U1
P1 = 3A * 6V = 18W
Saan tulemuseks P1 = 18W
Ahela P5,6 arvutus
P5,6 = I5,6 * U5,6
P5,6 = 3A * 6V = 18W
Saan tulemuseks P5,6 = 18W


18

4.4. Võimsuse arvutamise kokkuvõte.
Tuginedes lähteülesandele ja eelnevaltele arvutustele olen välja arvutanud Skeem 1
võimsused saades järnevad tulemused:
•  P3,4 = 14,71W
•  P2 = 22,85W
•  P5,6 = 18W
•  P1 = 18W
•  P1,2,3,4,5,6 = 73,44W


19

Kodutöö nr. 1 kokkuvõte.
Tuginedes lähteülesandele ja Skeem 1-le olen teostanud kõik vajalikud arvutused ning saanud
järgnevad tulemused:

1.  Takistus (R) kõikides ahelates:
  R3,4 = 1,5Ω
  R2,3,4 = 3,83Ω
  R5,6 = 2Ω
  R1,5,6 = 4Ω
  R1,2,3,4,5,6 = 1,96Ω

2.  Pinge (U) kõikides ahelates:
  U3,4 = 4,7V
  U2 = 7,3V
  U5,6 = 6V
  U1 = 6V

3.  Voolutugevus (I) kõikies ahelates
  I3,4 = 3,13A
  I2 = 3,13A
  I5,6 = 3A
  I1 = 3A
  I1,2,3,4,5,6 = 6,12A

4.  Võimsus (P) kõikides ahelates
  P3,4 = 14,71W
  P2 = 22,85W
  P5,6 = 18W
  P1 = 18W
  P1,2,3,4,5,6 = 73,44W

Kodutöö lahendamise käigus olen  õppinud  lugema joonist ja kasutama valemeid.
