Tallinna Tehnikaülikool
Soojustehnika instituut
Praktilised tööd aines
Töö nr. 8
Töö nimetus: Keskkütteradiaatori soojusülekandeteguri ja –läbikandeteguri määramine
Üliõpilane:
Matr. nr.
Rühm: MATB34
Õppejõud: Allan Vrager
Töö tehtud: 18.09.2009
Aruanne esitatud: 16.10.2009
Aruanne vastu võetud:
Tallinn 2009

Töö eesmärk

Määrata auruga köetava keskkütteradiaatori soojusläbikandetegur k ja soojusülekandetegur
radiaatori pinnalt õhule.

Tööks vajalikud vahendid

Keskkütteradiaator

Anumad

Kaalud

Manomeeter

Termopaarid

Ajamõõtur

Millivoltmeeter ja elektrooniline temperatuurimõõtur

Elavhõbetermomeeter

Baromeeter

Termopaaride gradueerimistabel

Vee ja veeauru termodünaamiliste omaduste tabelid

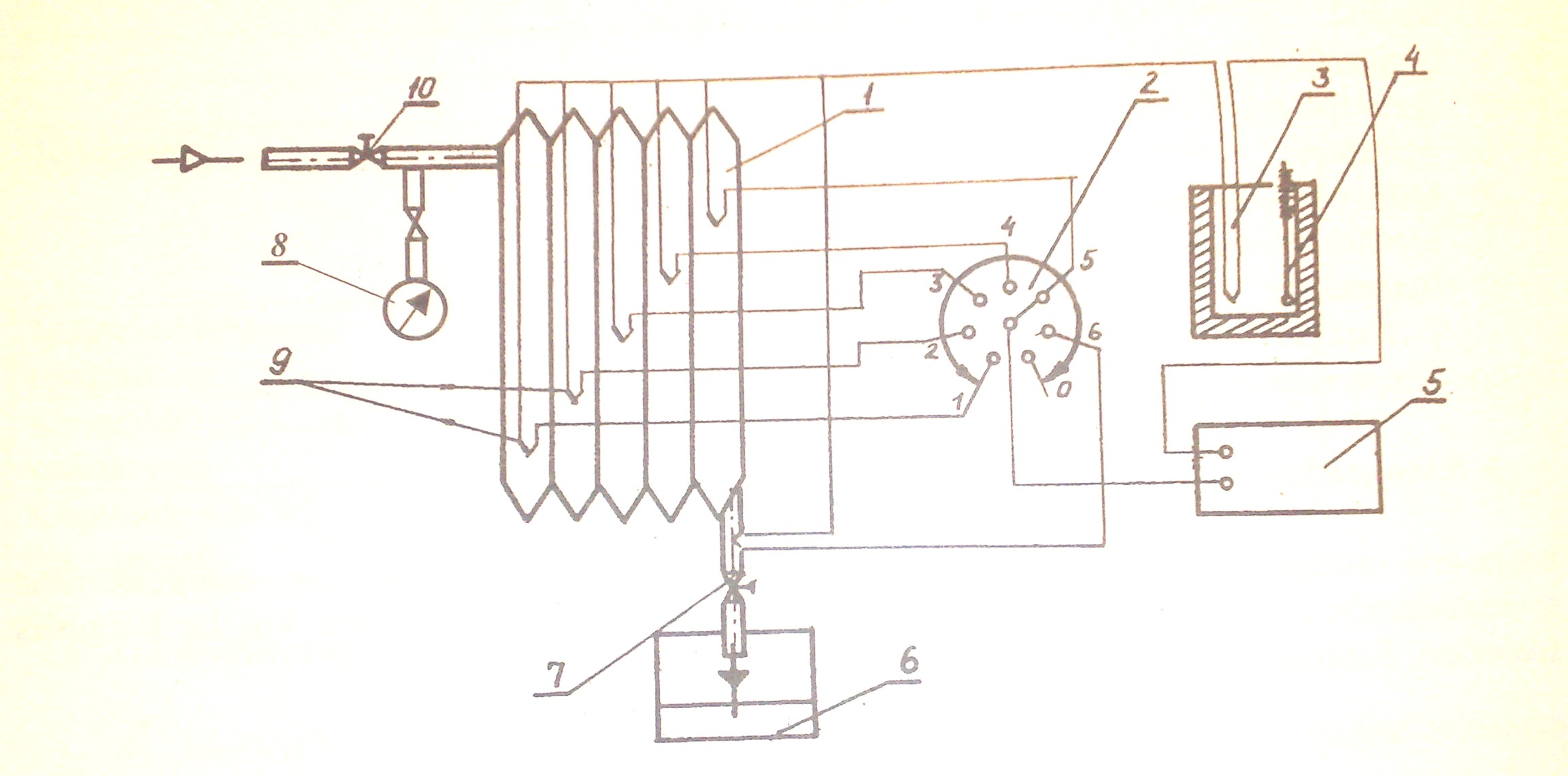

Katseseade ja tööpõhimõtte kirjeldus

1- radiaator

2- ümberlüliti
3- külmliideste termostaat
4- elavhõbetermomeeter
5- millivoltmeeter
6- kondensaadi nõu
7- kondensaadikraan klaastoru otsas
8- manomeeter
9- termopaarid
10- auruventiil
Soojusvahetus auruga köetava keskkütteradiaatori ja ruumi õhu vahel on komplitseeritud protsess, mille määravad samaaegselt soojusjuhtivuse , konvektiivse ja kiirgussoojusülekande tingimused.
Soojusläbikandeprotsessi arvutuslikuks iseloomustajaks on soojusülekandetegur k :
W/(m2K),
kus - soojusülekandetegur aurult radiaatori sisepinnale W/(m2K);
- radiaatori seina paksus m;
- radiaatori seinamaterjali soojusjuhtivustegur W/(mK);
- soojusülekandetegur radiaatori väispinnalt õhule W/(m2K).
Radiaatoris toimub auru kondenseerumine ning vabaneva soojuse (aurustumissoojus r) ülekandumine radiaatori seina sisepinnale. See soojusülekandeprotsess kulgeb väga intensiivselt -
7000 W/(m2K). Läbi radiaatori seina kandub soojus seinamaterjali soojusjuhtivuse teel (60 W/(mK), = 5 mm).
Radiaatori välispinnalt kandub soojus ümbritsevale õhule ning ruumi seintele konvektiivse ja kiirgussoojusülekande teel. Soojusülekandetegur
on konvektiivse ja kiirgussoojusülekande tegurite summa. Radiaatori seina küllalt kõrge temperatuuri tõttu moodustab selle soojusülekandeprotsessi märgatava osa kiirgussoojusülekanne. Konvektiivne soojusülekanne toimub õhu vabal liikumisel mööda radiaatori pinda (vabakonvektsioon)
10 – 12 W/(m2K).

Töö käik

Radiaatori viidi tööolukorda anuma 6 asetamisega kondensaaditoru alla, kondensaadikraani 7 ja auruventiili 10 avamisega. Jälgiti pidevalt auru rõhku enne radiaatorit manomeetri järgi, reguleeriti ventiili 10 abil rõhku nii, et rõhk oleks kogu katse jooksul püsiv. Kui kondensaaditorust hakkas tulema auru, reguleerisiti kondensaadikraani nii, et kondensaadi nivoo väljavoolutoru klaasis oleks pidevalt nähtaval. Kui temperatuurid olid jäänud konstantseks, oli radiaator saavutanud termilise tasakaalu olukorra ja mõõtmisi võis alustada.
Enne mõõtmiste alustamist kaaluti kondensaadianuma koos veega. Seejärel eemaldati kondensaaditoru alt esimese kondensaadinõu ning asetati sinna koos veega kaalutud kondensaadinõu. Katse algas.
Katse vältel mõõdeti 5-minutiliste vaheaegade järel radiaatori pinna, kondensaadi ja õhu temperatuuri. Katse lõpul eemaldati kondensaadinõu ja kaalusime uuesti. Kondensaadinõu kaalu vahe katse algul ja lõpul andis katse jooksul radiaatorit läbinud ning seal kondenseerunud auru koguse. Külm vesi kallatakse katse algul anumasse kondensaadikao vähendamiseks. See kadu on tingitud kondensaadi aurumisest lahtisest nõust ning on seda suurem, mida kõrgem on vee temperatuur nõus. Katse algus ja lõpp fikseeriti ajamõõturiga. Katse kestis 20 minutit.
Katsetulemused
Tabel 1.1
Aeg(min)
Radiaatori pinna temperatuurid.
Konden-
Termo-paar.
Ruumi õhu temp
saadi
temp.
1
2
3
4
5
temp.

1
2
3
mV
mV
mV
mV
mV
0C
0C
0C
0C
0C
0
3,354
3,299
3,24
3,147
3,035
83
22
22
23,2

5
3,341
3,287
3,298
3,127
3,07
89
22
22
23,3

10
3,36
3,282
3,241
3,14
3,074
86
22
22
23,8

20
3,343
3,289
3,252
3,154
3,082
85
22
22
23,9

keskmine
3,349
3,289
3,258
3,142
3,065
keskmine
3,221
Katse kestus = 1200 s
Kondensaadianuma mass katse lõpul = 1,175 kg
Kondensaadianuma mass katse algul = 1,650 kg
Kondensaadi mass M = 0,475 kg
Õhurõhk ruumis B = 765 mm Hg = 0,102MPa
Auru ülerõhk pm = 1000 mm H2O = 0,0098 MPa
Auru absoluutne rõhk ps = 0,112 MPa
Auru kuivusaste x = 0,90 (võetud kogemuslikult)
Kondensaadi keskmine temperatuur tk = 85,75
Ruumiõhu keskmine temperatuur tõ = 0,931 mV = 23,5
Radiaatori välispinna keskmine temperatuur tp= 3,221 + 0,931 = 4,152 mV = 97
Radiaatori pind A = 1,15 m2
r = 2250 kJ / kg
h" = 2679 kJ / kg
hk = 356 kJ / kg
W
W/(m2K)
9,16 W/(m2K)
Järeldus
Katse sooritamise ajaks ei olnud keskkütte radiaator saavutanud termilise tasakaalu olukorda.
