15.11. 2016
Side labor 2 aruanne
Side labor 2 IP- multimeedia edastus
Töö tegijate nimed:
Kaidi Kabelmets
Töö tegemise kuupäev: Tue Oct 25 13:26:32 2016

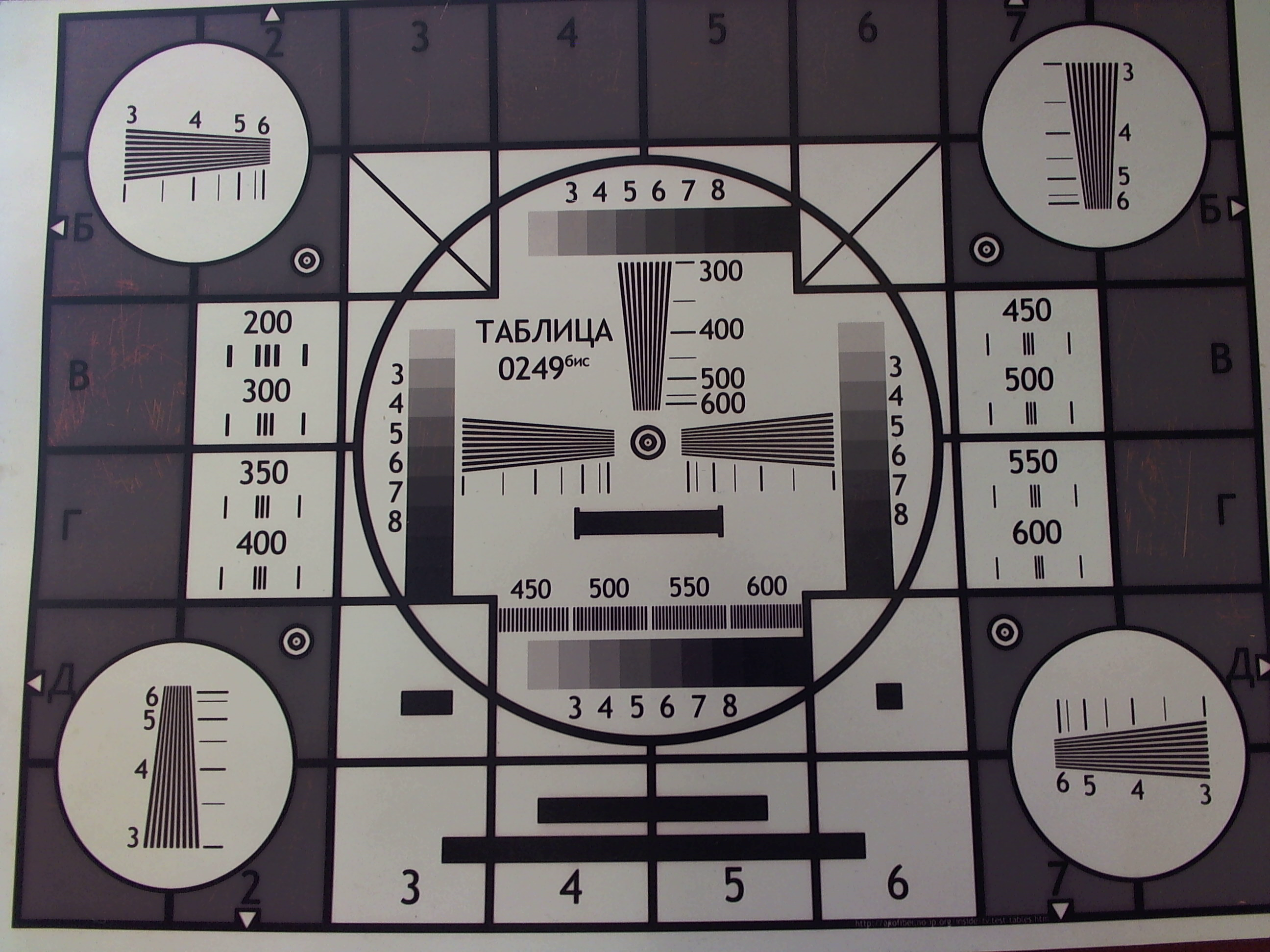

1. Veebikaamera  eraldusvõime  hindamine
Suurim võimalik
eraldusvõime hinnang
eraldusvõime
kaadrisagedus
sisu bitikiirus
Arvutada pakkimata video edastuskiirus
tabelil näha kõik jooned (ka kõige peenemad 600)
2592x1944
10
600000 kb/s
2592x1944x10x12=604661760 b/s=604662 kb/s

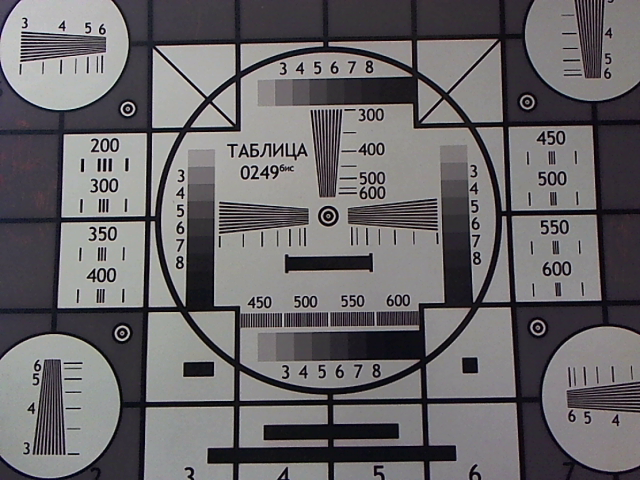

VGA
eraldusvõime hinnang
eraldusvõime
kaadrisagedus
sisu bitikiirus
Arvutada pakkimata video edastuskiirus
450-600 jooned on udused
640x480
30.000030
90000 kb/s
640x480x30x12=110592000 b/s=110592 kb/s
http://web.zone.ee/166734/Sidelabor%202/
1/5
15.11.2016
Side labor 2 aruanne

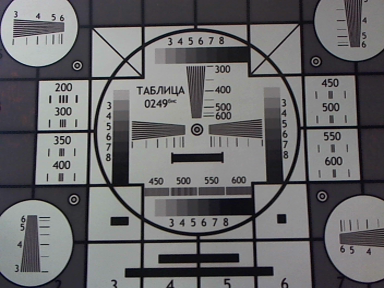

CIF
eraldusvõime hinnang
eraldusvõime
kaadrisagedus
sisu bitikiirus
Arvutada pakkimata video edastuskiirus
200-300 jooned on eristatavad
352x288
30.000030
30000 kb/s
352x288x30x12=36495360 b/s=36495 kb/s
QCIF
eraldusvõime hinnang
eraldusvõime
kaadrisagedus
sisu bitikiirus
Arvutada pakkimata video edastuskiirus
terve pilt on udune
176x144
30.000030
8700kbs
176x144x30x12=9123840 b/s=9124 kb/s
http://web.zone.ee/166734/Sidelabor%202/
2/5
15.11.2016
Side labor 2 aruanne
2. Seadistamine.
X- Lite telefoninumber: 34
TEL1 telefoninumber: 32
TEL2 telefoninumber: 37
3. Kaja test
Viite aja subjektiivne hinnang:
X-Lite
viide praktiliselt puudub
Grandstream (TEL1) ühendatud kommutaatori porti tähistusega 2 lühike viide
Grandstream (TEL2) ühendatud kommutaatori porti tähistusega 1 tuntav viide
Järeldused katsetulemuste kohta:
Telefonide vahel eksisteerib viide, ka siin on oluline pordi kiirus kuid see on lühike ja ei takista normaalset suhtlemist.
4. Koodekite  uurimine
Küsimus 1. Mis on nende kahe helistamise korral erinevat?
X-Litele helistades ei näinud X-Lite videopilti. Helistades teisele IP-Telefonile on videopildiga kõik ok.
Küsimus 2. Mis on võimalike erinevuste põhjuseks?
Vahe on selles, et videokoodek on arvutil ja telefonil erinev ning kui arvutil kasutatavat videokoodekit valitud ei ole, siis videopilti ei saa edastada .
5.1 Sidekanali parameetrite kontroll
http://web.zone.ee/166734/Sidelabor%202/
3/5
15.11.2016
Side labor 2 aruanne
Ping tulemused:
Grandstream on ühendatud kommutaatori porti tähistusega 3 (piiramata võrk) 0ms
Grandstream on ühendatud kommutaatori porti tähistusega 2 (200 kbit/s)
3ms
Grandstream on ühendatud kommutaatori porti tähistusega 1 (300 ms)
300ms
Järeldused katsetulemuste kohta:
3. pordis on võrk piiramatu, mis tähendab, et ping-i peaaegu ei olegi.
2. pordis on võrk piiratud 200kbit/s peale, mis tõttu saab andmeid ainult teatud kiirusega läbi minna ja tekib ja suurem ping.
1. pordis on aga pinge alati 300ms.
5.2 Sidekanali läbilaskevõime kontroll
Ping pika paketiga tulemused:
Paketi pikkus 65500 baiti .
Grandstream on ühendatud kommutaatori porti tähistusega 3 (piiramata võrk) 14ms
Grandstream on ühendatud kommutaatori porti tähistusega 2 (200 kbit/s)
2692ms
Grandstream on ühendatud kommutaatori porti tähistusega 1 (300 ms)
316ms
Järeldused katsetulemuste kohta:
Nagu ka eelmises, on piiramatus võrgus ping kõige väiksem.
Port 2-s oli ping aga kõige suurem, kuna edastuskiirus on 200kbit/s ja andmete edastamine võtab kauem aega.
1. pordis on ping ikka enamjaolt sama. Mida suurem on pakett, mida edastatakse, seda suurem on ping.
5.2.1 Sidekanali edastuskiiruse arvutused
Valisin tesimiseks suuruse 65 500 baiti. Arvutan faili edastuskiirused:
65500 baiti * 8 = 524 000 bit
Port 3: 524 000 bit / (0.014s / 2) = 74 857 142.8 bit/s
Port 2: 524 000 bit / (2.692s / 2) = 391 044.7 bit/s
Port 1: 524 000 bit / (0.316s / 2) = 3 316 455.7 bit/s
5.2.2 Video kokkupakkimise vajadus
Kui palju tuleks kokku pakkida punktis 1 arvutatud suurima eraldusvõimega pakkimata videot kõige kiiremas võrgus, et sidekanal ei mõjutaks edastuse kvaliteeti?
Suurima eraldusvõimega video: 604 661 760 bit/s
Suurima edastuskiirusega võrgu kiirus: 74 857 142,8 bit/s
604 661 760 bit/s / 74 857 142,8 bit/s = 23.3 korda
Kui palju tuleks kokku pakkida punktis 1 arvutatud väikseima eraldusvõimega pakkimata videot kõige väiksema edastuskiirusega võrgus, et sidekanal ei mõjutaks
edastuse kvaliteeti?
Väikseima eraldusvõimega video: 9 123 840 kb/s
Väikseima edastuskiirusega võrgu kiirus: 97 325,4 bitti /s
9 123 840 bit/s / 391 044.7 bitti /s = 93,75 korda
6. Katsed audiokõnega ja videokõnega.
1) Grandstream on ühendatud kommutaatori porti tähistusega 2 (200 kbit/s). Kõne X-lite ja Grandstream vahel, audio , video.
Kõne kvaliteedi subjektiivne hinnang, kui Grandstream on ühendatud
XLite's oli heli normaalne, aga ip telefonis oli heli suure viivitusega, video kvaliteet oli
kommutaatori porti tähistusega 2:
keskmine, aga pilt oli viivitusega
2) Grandstream on ühendatud kommutaatori porti tähistusega 1 (300 ms). Kõne X-lite ja Grandstream vahel, audio, video.
Kõne kvaliteedi subjektiivne hinnang, kui Grandstream on ühendatud
Grandstreami heli ja video oli alla sekundilise viivitusega, Xlites oli video ja heli
kommutaatori porti tähistusega 1:
lihtsasti arusaadav
Järeldused katsetulemuste kohta:
Kui Grandstream oli ühendatud porti tähistusega 1, oli heli ja video palju paremini arusaadav, kui port 2-ga. 200kbit/s ei ole piisav, et pilti ja heli korralikult üle
kanda, mis tõttu oli kvaliteet port 1-s ka parem, kuna seal ei ole kiirusel otseseid piire .

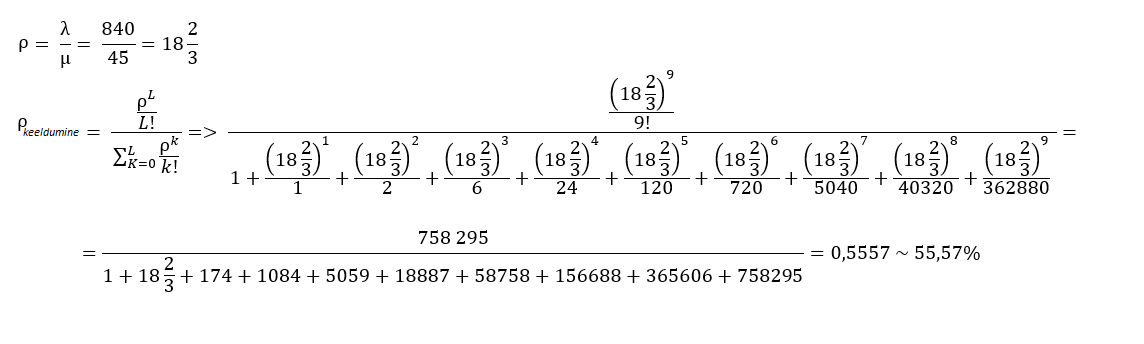

7. Individuaalülesande lahendus
Andmed:
N = 140 (Abonentide arv)
L = 9 (Välisliinide arv)
n = 6 (Ühe abonendi poolt tehtavate kõnede keskmine arv)
t = 80s (Ühe kõne keskmine kestus)
Sisendvoog :
λ = N * n = 140 * 6 = 840 linnakõnet tunnis
Väljundvoog:
http://web.zone.ee/166734/Sidelabor%202/
4/5
15.11.2016
Side labor 2 aruanne
μ = 1/t = 1/(80/ 3600 ) = 45 (linnakõnet tunnis)
Kokkuvõte ja järeldused
Mul oli võimalus laboris lähemalt uurida telefone, mis töötavad IP peal ning neid seadistada . Sain teada, et päris palju sõltub telefoni kõne kvaliteet piirangutest, mis
modemi erinevate portidel peal on, andmeedastuskiirusest ja ka koodeki tüübist. Võrdlesin erinevaid video edastuskiirusi ja video pildi kvaliteeti erinevate seadetega.
Lahendasin ka individuaalülesannet, kus ma sain teada, kuidas arvutatakse tõenäosust, et kindel liin on hõivatud.
