Galoter tehnoloogia
Referat
Õppejõud: Kaire Viil
Kohtla-Järve 2015
Eesti oma pruun kuld – põlevkivi ehk kukersiit on Eesti tähtsaim maavara. Põlevkivi saab kasutada otsese kütusena elektrienergia või vedela sünteetilise õli tootmiseks
Eesti on ainuke riik maailmas, kes on tootnud põlevkivist elektrit, soojust, gaasi ja õli juba ligemale sajandi, mistõttu on põlevkivi omadused meie energiatööstusele läbinisti teada.
Põlevkivi keemiline koostis
Põlevkivi on kerogeeni sisaldav kihiline musta või pruuni värvi settekivim , mis koosneb orgaanilisest, karbonaatsest ja silikaatsest osast.
Põlevkivi orgaanilise osa moodustab kerogeen , mis annabki sellele maavarale energiaallikana olulise väärtuse. Keemilises mõttes on kerogeen orgaaniliste ainete segu sisaldades nii lineaarseid kui aromaatseid ühendeid ning lisaks süsinikule ja vesinikule ka lämmastikku, väävlit ja hapnikku (Tabel 1). Orgaaniliste ühendite sisaldus põlevkivis võib olla vahemikus 10-65%, seejuures Eesti põlevkivide – kukersiidi ja graptolliit-argilliidi (vanema nimetusega diktüoneema) kerogeenil on erinev koostis. Kukersiitse põlevkivi elementaarkoostis on:
Keemiline element
Massi %
Süsinik C
76 - 78
Vesinik H
9 - 10
Väävel S
1,2 – 2,1
Kloor Cl
0,1 – 0,9
Lämmastik N
0,2 – 0,5
Hapnik O
9 - 12
Tabel 2. Kukersidi orgaaniline aine
Eestis kaevandatava põlevkivi keskmine kütteväärtus on 8,4 – 9 MJ/kg (2300 – 2500 MWh/t)
Käesoleval ajal kasutatakse põlevkiviõli tootmisel Eestis kahte meetodit (joonis 1.): gaasilise soojuskandja (GSKm) ja tahke soojuskandja ( TSKm ) meetodit. Nende meetodite põhiline erinevus seisneb erinevate tehnoloogiate kasutamises, näiteks reaktorite konstruktsioonis. GSKm kasutab „Kiviter“ gaasigeneraatori püst-retort-tüüpi reaktorit ja TSKm „Galoter“ õligeneraatori pöörlev-retort-tüüpi reaktorit.

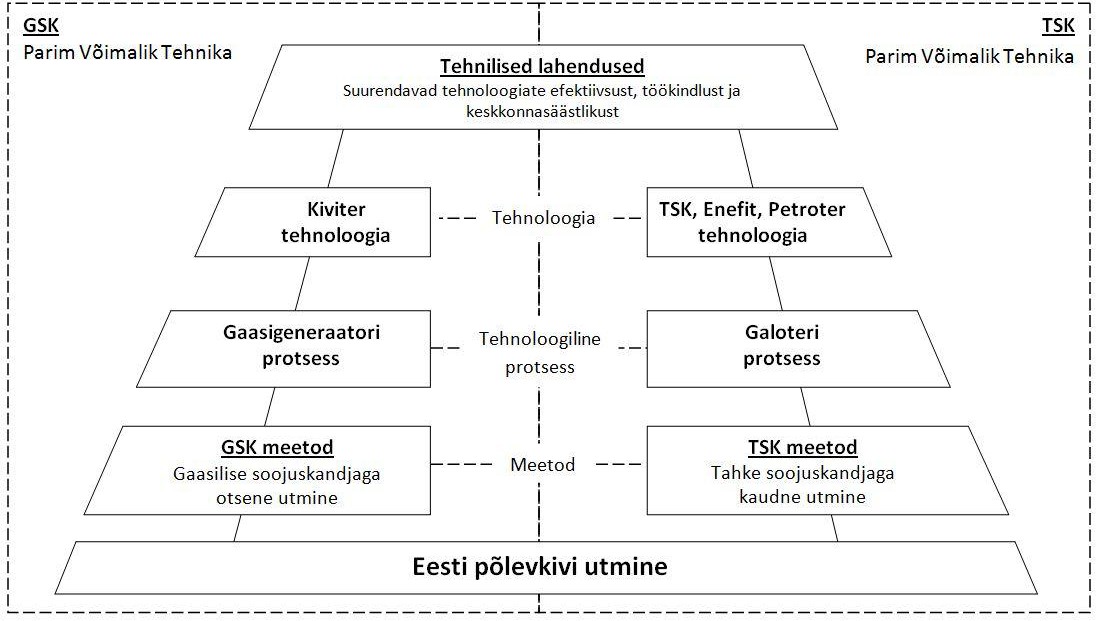

Joonis 1. Eesti põlevkiviõli tootmiseks kasutatav tehnika
Galoteri protsessi lühiajaloo
Energeetika Instituudis (ENIN). Saadud tulemus kandis nime Galoteri protsess.
TSK-protsessi Uurimused selle kohta, kuidas tahke soojuskandjaga protsessis toimub pruuni kivisöe, turba ja põlevkivi utmine, algasid II maailmasõja lõpupoole, 1944. aastal, Nõukogude Liidus, G. M. Kržižanovski laboratoorseid ja mudelseadme- uuringuid viidi läbi ENINi laboratooriumites aastani 1947, kuni Tallinnasse Ilmarise tehasesse ehitati piloottehas võimsusega 2,5 tonni päevas. tehas tegutses kuni aastani 1956.
1953. aastal ehitati Kiviõlisse UTT-200 täiustatud seade. Aastatel 1953–1963 töötas UTT-200 edukalt Kiviõlis; siis alustati ka esialgsete andmete kogumit teise põlvkonna UTT-500 seadme projekteerimiseks. Viimane ehitati ja käivitati 1963. aastal, samuti Kiviõlis. Selle seadme pikaajaline töö ja hooldus aastatel 1963–1981 oli kolmanda põlvkonna UTT-3000 seadme loomise aluseks.
Kui aastatel 1965 ja 1973 ehitati Narvas kaks põlevkivil töötavat elektrijaama, ilmnes ka vajadus toota tehase katelde jaoks kütust. ENIN pakkus välja kahe kolmanda põlvkonna UTT-3000 seadme ehitamise Narva, Eesti Elektrijaama. Nii alustatigi 1976. aastal UTT-3000 ehitamisega ning seade valmis aastaks 1980.
Tahke soojuskandja meetod

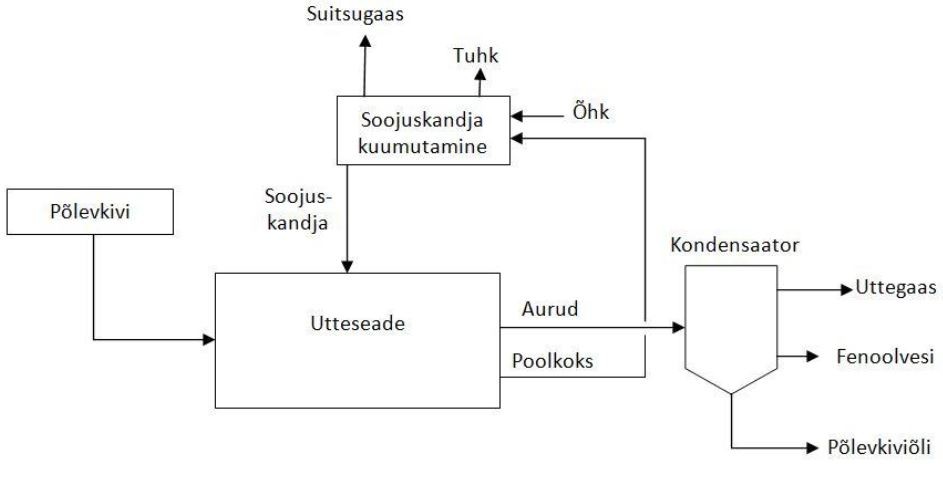

Põlevkivi pürolüüsi protsess TSKm-l toimub tahke soojuskandjas sisalduva soojuse arvelt. TSKm põhimõtteline skeem on esitatud joonisel 2. Reaktoris utmisel tekkiv auru- ja gaasisegu jaguneb kondensaatorit läbides põlevkiviõliks, uttegaasiks ja fenoolveeks. Tekkinud tuhk eemaldatakse reaktorist, osa sellest täiendavalt kuumutatakse ning suunatakse soojuskandjana tagasi reaktorisse.
TSK meetod
Joonis 2.Tahke soojuskandja utmise meetod
Galoteri protsess
Põlevkivi termiline töötlemine TSK meetodil on Eestis rakendatud Galoter protsessina (joonis 3) Galoter protsessis põlevkivi, läbinud kuivatis katel-utilisaatorist väljuvate kuumade suitsugaaside voos kuivatusprotsessi, suundub segistisse, kus segunedes kuuma soojuskandjaga (tuhk) liigub edasi pöörlevasse trummelreaktorisse. Reaktoris toimub põlevkivi orgaanilise aine termiline lagunemine tub tehnoloogilises koldes õhu lisamisega.
Saadud tuhast eroimaldatakse jämedateraline osa, mis uuesti kasutatakse soojuskandjana põlevkivi reaktoris. Poolkoksi termooksüdeerimisel auru- ja gaasiseguks. See lahutatakse separaatoris tahkest faasist (poolkoksi ja soojuskandja segust ) ja suunatakse kondensaatorisse. Separaatoris lahutatud poolkoksis sisalduva orgaanilise aine termo-oksüdeerimine tekkivad gaasid suunatakse utilisatsioonkatlasse järelpõletamisse. Sealt väljuvad suitsugaasid suunatakse läbi puhastusseadmete atmosfääri.

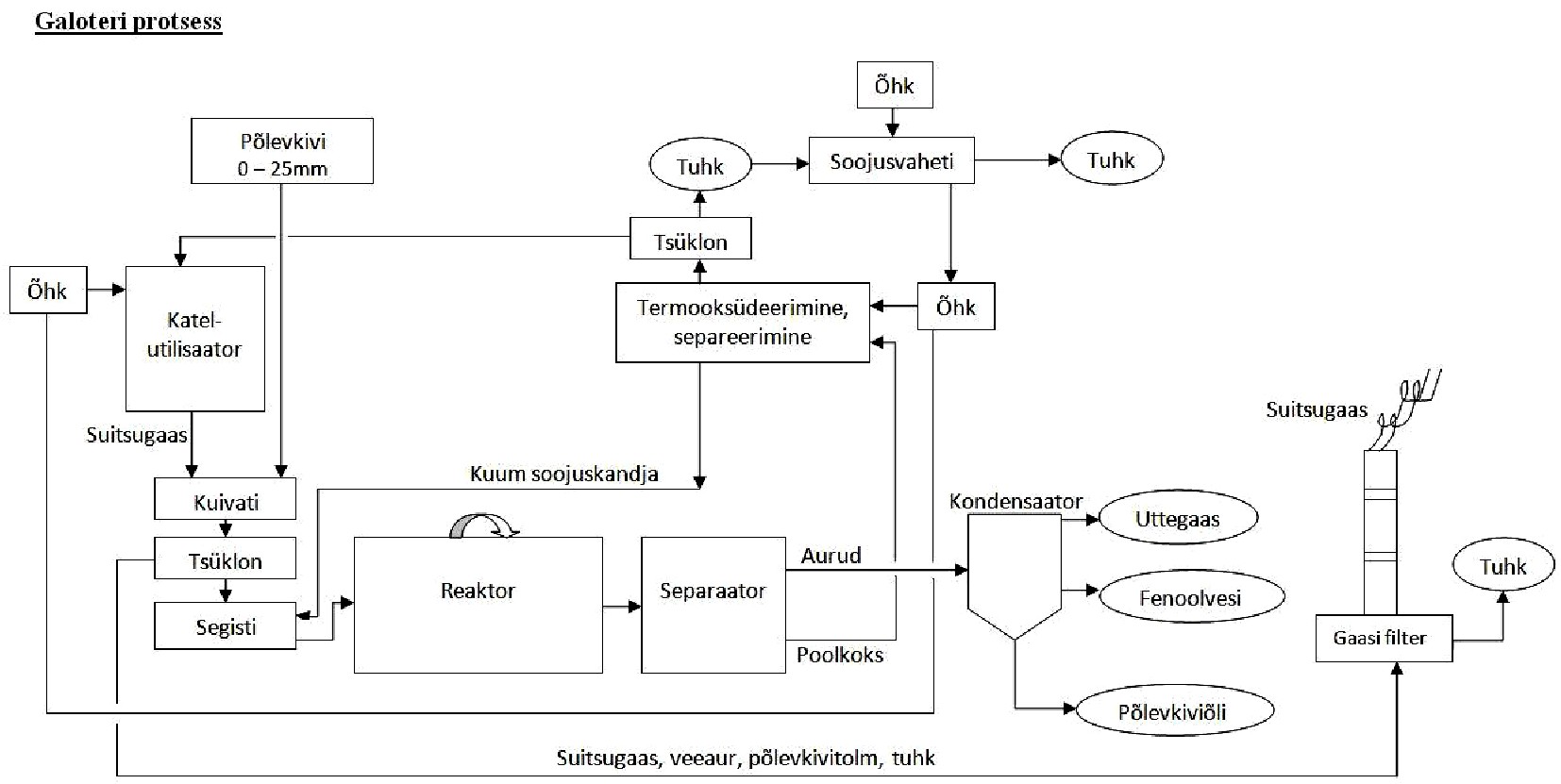

Joonis 3.Galoter tööprotsessi põhimõtteline skeem
TSK tehnoloogiline protsess algab põlevkivi ettevalmistamisega – sõelumine, purustamine, kuivatamine . Kuivatatud materjal väljub kuivatist tolmu-gaasiseguna ja suunatakse kuiva põlevkivi tsüklonisse, kus põlevkivitolm eraldatakse kuivatamiseks kasutatud aerofontäänkolde suitsugaasist. Järgnevate protsesside detailid, sh põlevkivitolmu segamine tahke soojuskandjaga ehk protsessi läbinud kuuma tuhaga on toodud tehnoloogiate kirjelduste juures. Protsessis tekkivad suitsugaasid juhitaks lõpuks läbi erinevate puhastusseadmete tahkete osakeste kinnipüüdmiseks (tsüklonapatareid ja filtrid ) ning juhitakse utteseadme korstna kaudu välisõhku.
Protsessi võib jagada etappidesse järgnevalt :
Etapp 1. Põlevkivi ettevalmistamine. Töötlusse saabunud põlevkivi läbib purusti ja tükkide-na suuruses 0÷20 mm antakse aerofontäänkuivatisse, kus tuhatsüklonitest saabuvate jääk-gaaside soojuse arvel toimub põlevkivi kuivatamine. Kuiva põlevkivi ja suitsugaaside aero -hõljum suundub kuiva põlevkivi tsüklonisse tahke faasi eraldamiseks gaasilisest faasist.
Etapp 2. Põlevkivi termotöötlus. Kuiv põlevkivi antakse läbi seguri pöörlevasse trummel -reaktorisse (rõhtretorti). Põlevkivi termilise lagunemise teostamiseks antakse segurisse koos kuiva põlevkiviga soojuskandja – tuhatsüklonites eraldatud kuumutatud põlevkivituhk. Sa-mal ajal pritsitakse sisse raskõli saastunud fraktsioone. Soojusvahetus nende vahel toimub kõrge intensiivsusega tänu soojuskandja väikeste osakeste ja kuiva põlevkivi väga arenenud pinnale, mille tõttu vajalik aeg põlevkivi kuumutamiseks lenduvate maksimaalseks eralda -miseks on väike. Põlevkivi termilise lagunemise saadused: auru-gaasisegu, poolkoks , aga samuti soojuskandja suunduvad reaktorist tolmukambrisse, kus toimub gaasifaasi ja tahke materjali esmane lahutamine gravitatsiooni teel. Poolkoks segus tuhaga tolmukambri all-osast antakse põletamisele. Koldes toimub utmise põlevjäägi põletamine õhu vajaku puhul, mille tõttu soojuskandja mass kuumeneb vajaliku temperatuurini.
Etapp 3. Tahke jäägi eemaldamine. Elektrifiltris püütud põlevkivituha tolm heidetakse hüd-raulilise tuhaärastussüsteemi kaudu pulbipaaki, kus segatakse tuhatsüklonites eraldatud liig-tuhaga ja edasi tahkete jäätmete hõljum suunatakse tuhapuistangule.
Etapp 4. Auru –gaasisaaduste kondenseerimine ja lahutamine. Puhastatud auru–gaasisega suundub kondenseerimisosakonda, kus eraldatakse kesk-raskõli fraktsioon ja petrooli- solaarõli fraktsioon. Seejärel jahutis kondenseeruvad vee ja bensiini aurud, poolkoksgaas va-baneb kondenseerunud saadustest ja suunatakse kütusena energeetilistesse kateldesse. Käivi-tusperioodil poolkoksgaas põletatakse „küünlal“.
Galoteri protsessi alusel on Eestis rakendatud Petroter, Enefit -140, Enefit-280 ja TSK-500 tehnoloogiad . Neil kõigi koosseisus on järgmised üksused:

Peenpõlevkivi vastuvõtusõlm
Utmisosakond
Kondensatsiooniosakond
Tuhaärastuse sõlm

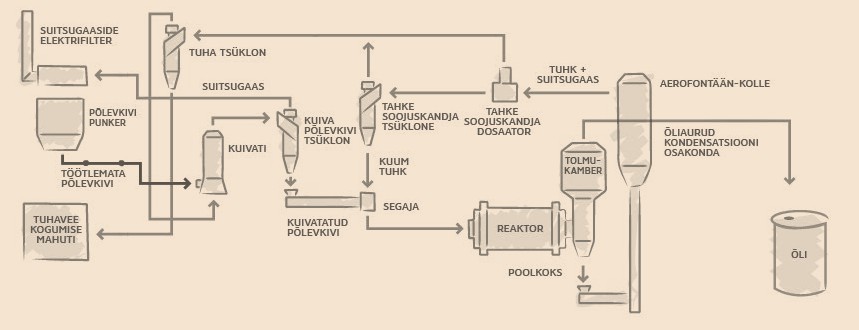

Joonis 4. TSK-140/UTT-3000 seadme tehnoloogiline skeem
Joonis 4 toodud Eesti Energia Õlitööstus ASi TSK-140 seade, tänaseks modifitseeritud Enefit-140, töötab järgmisel põhimõttel.
Eelnevalt kuivatatud peenpõlevkivi segatakse 800 ºC kraadise põlevkivituhaga, mis suunatakse trumlikujulisse pöörlevasse horisontaalsesse reaktorisse, kus toimub utmine. Õliaurud, gaas ja tahke jääk satuvad tolmueraldus kambrisse. Kondensatsioonplokis toimub õli ja vee kondenseerumine . Poolkoksi ja tuha segu juhitakse aerofontäänkoldesse, kus toimub poolkoksi põletamine ja suitsu-gaaside eraldamine. Suitsugaasid juhitakse põlevkivi kuivatisse, tuhk tuhaväljale ja osaliselt tagasi reaktorisse. Utmisel on võimalik kasutada madalama orgaanilise aine sisaldusega põlevkivi kui teis-tes seadmetes . Tööstuslik õlisaagis ulatub kuni 78% laboratoorsest ning gaas on kõrge kütteväärtu-sega 46 MJ/m3.
Protsessi eelised

Keskkond

Vesi

Eestis kasutatakse tuha eraldamiseks tselluloosi hüdrotranspordisüsteemi, milles vesi ringleb pidevalt transporditorude, kanalite ja settebasseinide kaudu süsteemi tagasi.
Kõikides projektides väljaspool Eestis kavatseb Enefit kasutada tuha eraldamiseks kuiva süsteemi, milles kasutatakse minimaalselt vett tolmu vältimiseks.

Jäätmed

Põlevkivituhk toormaterjalina. Põlevkivituha keemiline koostis annab talle suure potentsiaali toormaterjalina, mida saab kasutada väga erineval moel. Lendtuhka juba kasutatakse tsemendi tootmiseks eelkõige Kunda Nordic Tsementi tehastes, kus meie lendtuhka kasutatakse Portland-tsemendi tootmiseks.
Tuhk (tootmisjääk) sisaldab vaid ~1% orgaanilist ainet.
CO2 heiteid on oluliselt vähem kui elektri tootmisel põlevkivist

Kütus

Protsessis kasutatakse peeneks purustatud (tükisuurus 0–25 mm) madala kütteväärtusega põlevkivi.
Põlevkivi energotehniline töötlus tahket soojuskandjat kasutades annab võimaluse kasutada peene-teralist põlevkivi (kaasa arvatud tolm), mis tekib põlevkivi kaevandamisel Kasutada saab kõiki põlevkivi kaevandamisel tekkivaid fraktsioone (ka peenikest puru).

Efektiivsus

Protsessi keemiline efektiivsus on 80%.
Arendatud ainulaadse põlevkivist vedelkütuste tootmise Galoter-tehnoloogia, mis võimaldab tööstustlikus tootmises ära kasutada kogu kaevandatud põlevkivi, sealhulgas peenpõlevkivi. Suunates õli utmise käigus tekkivad kõrvalsaadused nagu poolkoks ja põlevkivigaaas elektritootmisse, same maavarast kätte kaks korda enam energiat kui seni.
