4 Elektromagnetiline
induktsioon


4.1
Elektromagnetilise induktsiooni mõiste
Elektromagnetiline induktsioon on nähtus, mille
puhul magnetvälja toimel juhtmes  indutseerub
(tekib) elektromotoorjõud (emj.). Selle füüsikalise
nähtuse avastas inglise füüsik Michael Faraday
1831 . aastal. Tüüpilisemad on kolm võimalust:
1)  juhe liigub paigalseisva magnetvälja suhtes

2)  magnetväli liigub paigalseisva juhtme suhtes

3) juhe ja magnetväli püsivad paigal, kuid
magnetvoo tihedus muutub ajas

4.2 Juhtmes indutseeritav elektromotoorjõud
Igas juhtmes, mis magnetväljas liikudes lõikab
jõujooni, tekib elektromotoorjõud (emj.); kui aga
juhtmeotsad on omavahel ühendatud, s.t.
vooluring on suletud, tekib selles vool.
Indutseeritava elektromotoorjõu suund
määratakse parema käe reegliga :
Kui jõujooned suunduvad peopessa ja pöial
näitab juhtme liikumise suunda, siis väljasirutatud
sõrmed näitavad indutseeritud elektromotoorjõu
suunda.
54

Parema käe reegel
Indutseeritav elektromotoorjõud on seda suurem,
mida suurem on magnetvoo tihedus ja mida
kiiremini juhe seda lõikab:
E= l
B sin
v
α ,
E
indutseeritav emj. voltides (V)
B
  magnetvootihedus e. induktsioon
 teslades
(T)
l
juhtme aktiivpikkus meetrites (m)
v
juhtme  liikumiskiirus  magnetvälja suhtes
 m/s
α
juhtme liikumissuuna ja välja jõujoonte
vaheline nurk.
Kui juhe liigub rööpselt jõujoontega, siis emj. ega
voolu ei teki. (α = 0°, sin α = 0  või  α = 180°,
sin α = 0).
Indutseeritud emj. valemit väljendatakse sageli ka
teisel kujul. Oletame, et juhe liigub väljajoontega
risti olevas  tasapinnas, siis tema nihkumisel ∆s
võrra ja ∆t vältel indutseerub temas emj.
s
∆
E= l
B v= l
B
.
t
∆
Kuna induktsiooni B ja pindala  ∆S = l ∆s  korrutis
B ∆S  on võrdne magnetvooga, mida juhe
liikumisel lõikab  B ∆S = ∆Φ , siis juhtmes
indutseeritav emj.
l
B
s
∆ ∆Φ
E=
.
t
∆
t
∆
Juhtmes indutseeritav emj. on võrdeline
kiirusega, millega juhe lõikab magnetvoogu.
4.3 Lenzi
reegel
Indutseeritava elektromotoorjõu ja voolu suunda
saab määrata Lenzi reegli järgi:
Indutseeritava emj. poolt põhjustatava voolu
suund on alati niisugune, et ta töötab vastu
voolu tekitavale nähtusele, s.t. püüab säilitada
väljakujunenud olukorda. See on sisuliselt inertsi
seadus.

55
4.4
Keerus ja poolis indutseeritav elektromotoorjõud
Kui kontuuri (näiteks  keeru ) liikumisel aja
∆t vältel kontuuri läbiv magnetvoog muutub siis
kontuuris indutseeritakse elektromotoorjõud
∆Φ
e=−
,
t
∆
kus
∆Φ = Φ − Φ .
1
2
Indutseeritud elektromotoorjõu tekkimise
vältimatuks  eelduseks  keerus on seda keerdu
läbiva (ehk keeruga aheldatud) magnetvoo
muutus.
Juhtmekeerus indutseeritava  elektromotoor -
jõu suurus võrdub keeruga aheldatud
magnetvoo muutuse kiirusega.
Kui on tegemist jadamisi ühendatud w keerust
koosneva pooliga, siis on indutseeritav emj. w
korda suurem kui ühes keerus:
∆Φ
e=− w
.
t
∆
Keerdude arvu ja neid läbiva magnetvoo korrutist
nimetatakse aheldusvooks ja tähistatakse tähega
Ψ (kreeka suurtäht psii):
Ψ= Φ
w
.
Poolis indutseeritav elektromotoorjõud on seega
võrdeline aheldusvoo muutumise kiirusega:
∆Φ
∆Ψ
e = − w
= −
∆t
∆
t
Joonisel on näidatud, kuidas ehitada
indutseeritava emj.  graafikut , kui on antud pooli
läbiva magnetvoo muutuse graafik.

Ülesande lahendamisel on oluline pöörata
tähelepanu asjaolule, et
56
1)
indutseeritav emj. sõltub magnetvoo
muutumise kiirusest
2) indutseeritav emj. on võrdne nulliga, kui
magnetvoog ei muutu, s.t. tema graafik on
rööpne ajateljega
3) magnetvoo suurenedes on emj. negatiivne,
vähenedes aga positiivne.
4.5 Mehaanilise energia muundamine elektrienergiaks
Valdav enamus  elektrienergia generaatoreid
töötab elektromagnetilise induktsiooni põhimõttel.

Kui liigutada juhet magnetväljas kiirusega v, siis
indutseeritakse juhtmes elektromotoorjõud
E = B l v . Kui juhtme otstega on ühendatud
välistakisti  R, tekib suletud vooluringis vool I ja
sellega kaasneb jõud
F = B I l ,
mille suund määratakse vasaku käe reegliga:
Kui magnetjõujooned on suunatud vasaku käe
peopessa ja voolu suund juhtmes ühtib
väljasirutatud sõrmede suunaga, siis näitab
kõrvalesirutatud pöial juhtmele mõjuva jõu
suunda.
Selgub, et jõud on kiirusele vastassuunaline,
seega pidurdav jõud. Järelikult tuleb juhtme
liigutamiseks rakendada välist jõudu, mis on
pidurdavale jõule vastassuunaline.
Vajalik  mehaaniline võimsus
A F s
P
= =
=Fv=BIlv=EI =P ,
meh
el
t
t
s.t. jõumasina poolt arendatav mehaaniline
võimsus võrdub elektrilise võimsusega suletud
vooluringis ning vaadeldaval juhul muutub
2
soojuseks  P = I R .
el
Järelikult võib magnetväljas asetsevat juhet
vaadelda lihtsaima elektrigeneraatorina, milles
mehaaniline energia muundub elektrienergiaks.

57
4.6
Elektrienergia muundamine mehaaniliseks energiaks
Kui vooluga juhe liigub elektromagnetilise jõu
mõjul magnetväljas, toimub elektrienergia
muundumine mehaaniliseks energiaks. Juhtmele
mõjub jõud
F =BIl ,
mille suund määratakse vasaku käe reegliga. Kui
see jõud on suurem hõõrdejõust, hakkab juhe jõu
suunas liikuma. Kui juhe liigub jõujoontega
risttasapinnas kaugusele b, siis tehakse
elektrienergia arvel mehaaniline töö
A
= F b = B I lb ,
meh
2
samal ajal kulub osa energiat  I R t juhtme
soojendamiseks. Siin R on vooluringi
kogutakistus ja t juhtme edasiliikumise aeg.
Seega vooluga juhtme liikumisel magnetväljas
muundub toiteallikast saadav elektrienergia välja
jõudude mõjul mehaaniliseks energiaks ja
soojusenergiaks.
Magnetväljas liikuvat juhet, mida toidetakse
kõrvalisest toiteallikast, võib vaadelda kui
lihtsaimat elektrimootorit.
4.7 Pöörisvoolud
Elektrotehnikas on palju erinevaid aparaate ja
masinaid, millel on terassüdamikuga mähised.
Nagu juhtmekeerus, indutseeritakse vahelduvas
magnetväljas igas juhtivas  materjalis , siis ka
terassüdamikus  voolud . Neid nimetatakse
pöörisvooludeks (ka Foucault ’ [fukoo] voolud –
nende esimese uurija, prantsuse füüsiku Léon
Foucault’ (1819–1866) nime järgi).
Pöörisvoolud kuumendavad metalli, milles nad
kulgevad, ning tekitavad magnetvood, mis Lenzi
seaduse kohaselt toimivad vastu neid
põhjustavale magnetvoole. Osa energiat muutub
soojusenergiaks. Pöörisvoolude tekitatud
energiakadu nimetatakse pöörisvoolukaoks.
Pöörisvoolud on elektrimasinates ja aparaatides
tavaliselt ebasoovitavad, kuna pöörisvoolukadu
kuumutab täiendavalt masinat ning halvendab
kasutegurit. Lisaks toimivad pöörisvoolud
lahtimagneetivalt.

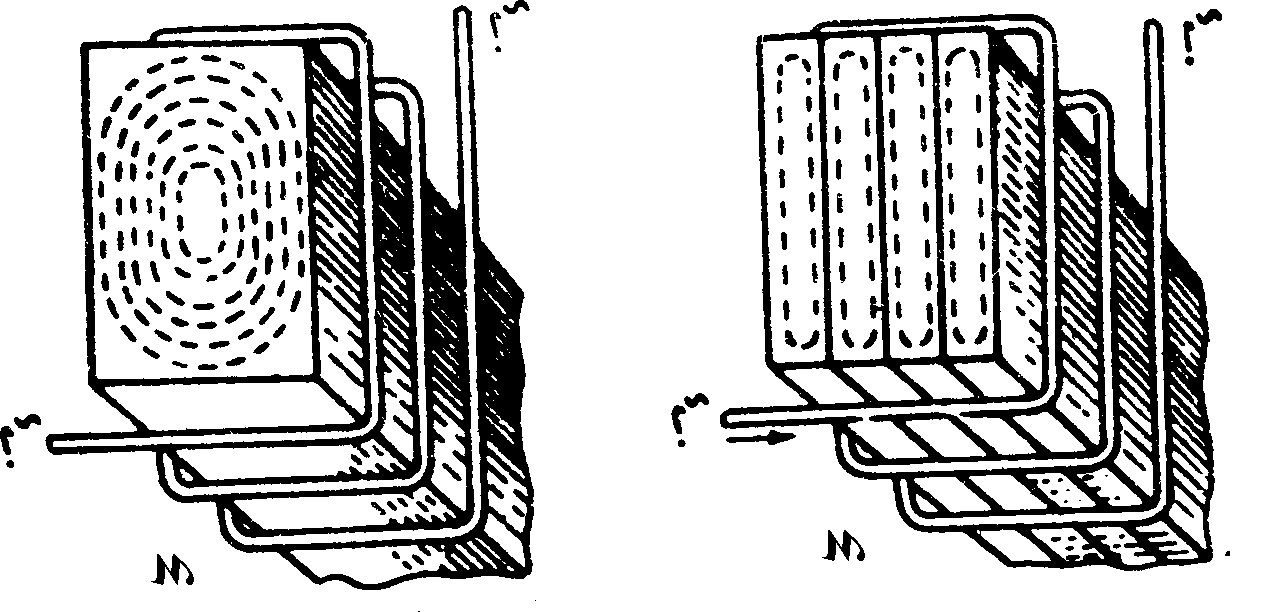

Pöörisvoolukao vähendamiseks valmistatakse
südamikud õhukestest (0,1...0,5 mm) üksteisest
isoleeritud terasplekkidest, mis on magnetvoo
sihis, see tähendab pöörisvooludega risti.
Elektrotehnilisest plekist terase ehk
elektrotehnilise lehtterase koostises on 0,5...5 %
räni, mis tunduvalt vähendab elektrijuhtivust. See
vähendab pöörisvoolusid, kusjuures  pleki
magnetilised omadused ei halvene.

58

Pöörisvoolusid rakendatakse kasulikult näiteks
terasesemete pindkarastamisel, eriteraste ja
värviliste metallide sulatamisel, mõõteriistade
mehhanismi käitamiseks või hoopis mõõteriista
osuti võnkumise summutamiseks.
4.8 Induktiivsus
Eespool (jaotises 4.4) selgus, et indutseeritav
elektromotoorjõud on võrdeline aheldusvoo
muutumise kiirusega:
∆Ψ
e = −
,
t
∆
kus  aheldusvoog
Ψ = wΦ,
sest üldjuhul võib magnetvoog Φ olla aheldatud
kontuuriga, mis koosneb w keerust.
Kui pole ferromagnetilist südamikku, siis
magnetvoog ja järelikult ka aheldusvoog on
võrdeline vooluga I kontuuris (poolis).
Võrdetegurit aheldusvoo ja magneetimisvoolu
vahel ehk jagatist
Ψ =L
I
nimetatakse  induktiivsuseks ehk omaindukt-
siooniteguriks.
Induktiivsuse ühik on henri (H).
Pooli induktiivsus on 1 henri, kui 1-amprise voolu
korral on pooli aheldusvoog 1 veeber.
Ψ Wb V ⋅ s
L =
=Ω ⋅ s =H.
I
A
A
Kuna henri on väga suur ühik, siis kasutatakse
sageli palju väiksemaid:
−
1
1 millihenri = 10 3 H =
H = mH
1

1000
−6
1
1 mikrohenri = 10
H=
H =1µH
1000000
Poolis indutseeritava elektromotoorjõu  avaldise
võib nüüd kirjutada induktiivsuse kaudu:

59
I
∆
e = − L
.
t
∆
Seda nimetatakse endainduktsiooni elektro-
motoorjõuks. Sisuliselt on see vastu-
elektromotoorjõud, sest Lenzi reegli kohaselt
voolu suurenedes on endainduktsiooni
elektromotoorjõud suunatud teda tekitavale
voolule vastu, mida näitab ka miinusmärk
valemis.
Joonisel on näidatud voolu muutus ajas
sisselülitamise hetkest t1.

Voolu vähendamisel või väljalülitamisel püüab
endainduktsiooni elektromotoorjõud voolu
säilitada. Lüliti avamisel ajahetkel t2 vähenevad
vool ja magnetvoog nullini. Voolu muutumine
indutseerib poolis endainduktsiooni elektro-
motoorjõu  eL , mis on toiteallika vooluga
samasuunaline ning püüab takistada voolu
vähenemist. Seepärast vool ei vähene hetkeliselt
vaid eksponentsiaalselt, nagu näha järgneval
joonisel.


Ahela katkestamise hetkel on lüliti kontaktide
vahel pinge
U + e ,
L
mis võib mitmekordselt ületada toiteallika pinge.
Seetõttu võib lüliti kontaktide vahel tekkida
kaarleek , mis ioniseerib õhu ja võimaldab pärast
kontaktide avanemist voolu kestmist veel mõne
hetke.
Sädelemine või kaarleek kahjustab lüliti kontakte.
Seepärast on mehaanilised lülitid enamasti
varustatud vedruga , mis väljalülitamisel kiirendab
kontaktide eemaldumist.
Mistahes pooli induktiivsus sõltub tema  kujust  ja
on võrdeline keerdude arvu ruuduga . Pooli
põhilisteks tunnussuurusteks on aktiivtakistus R
ja induktiivsus L.
60
4.9 Magnetvälja energia
Magnetvälja tekitamiseks tuleb kulutada
elektrienergiat ja vastupidi: kadumisel indutseerib
magnetväli elektromotoorjõu ja voolu, see
tähendab, et magnetvälja energia muundub
elektrienergiaks.
Energia, mis salvestub magnetväljas voolu
suurenemisel nullist I-ni, väljendub valemiga
2
LI
ΨI
W

M
2
2
WM
magnetvälja energia d˛aulides (J)
L
induktiivsus henrides (H)
I
vool amprites (A)
Ψ
aheldusvoog veebrites (Wb).

61
