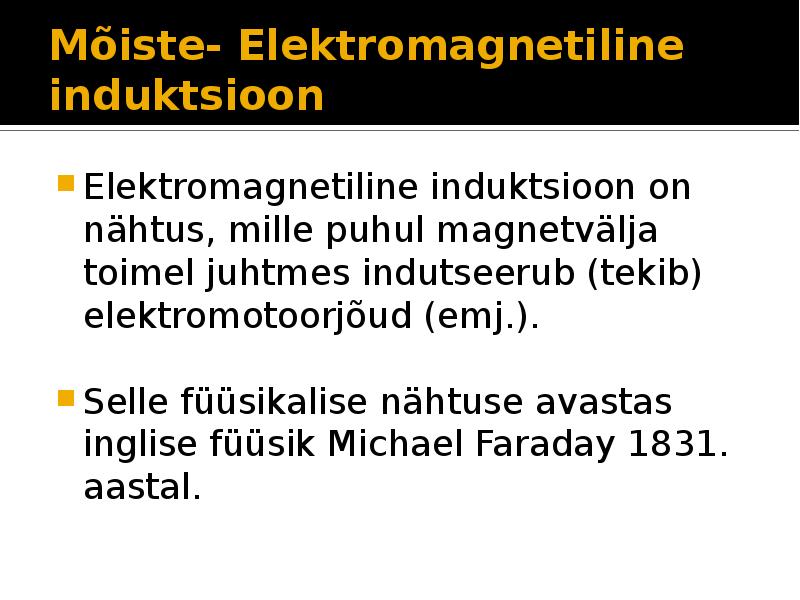

4 Elektromagnetiline induktsioon 4.1 Elektromagnetilise induktsiooni mõiste Elektromagnetiline induktsioon on nähtus, mille puhul magnetvälja toimel juhtmes indutseerub (tekib) elektromotoorjõud (emj.). Selle füüsikalise nähtuse avastas inglise füüsik Michael Faraday 1831. aastal. Tüüpilisemad on kolm võimalust: 1) juhe liigub paigalseisva magnetvälja suhtes 2) magnetväli liigub paigalseisva juhtme suhtes 3) juhe ja magnetväli püsivad paigal, kuid magnetvoo tihedus muutub ajas 4.2 Juhtmes indutseeritav elektromotoorjõud Igas juhtmes, mis magnetväljas liikudes lõikab
4 Elektromagnetiline induktsioon 4.1 Elektromagnetilise induktsiooni mõiste Elektromagnetiline induktsioon on nähtus, mille puhul magnetvälja toimel juhtmes indutseerub (tekib) elektromotoorjõud (emj.). Selle füüsikalise nähtuse avastas inglise füüsik Michael Faraday 1831. aastal. Tüüpilisemad on kolm võimalust: 1) juhe liigub paigalseisva magnetvälja suhtes 2) magnetväli liigub paigalseisva juhtme suhtes 3) juhe ja magnetväli püsivad paigal, kuid magnetvoo tihedus muutub ajas 4.2 Juhtmes indutseeritav elektromotoorjõud Igas juhtmes, mis magnetväljas liikudes lõikab

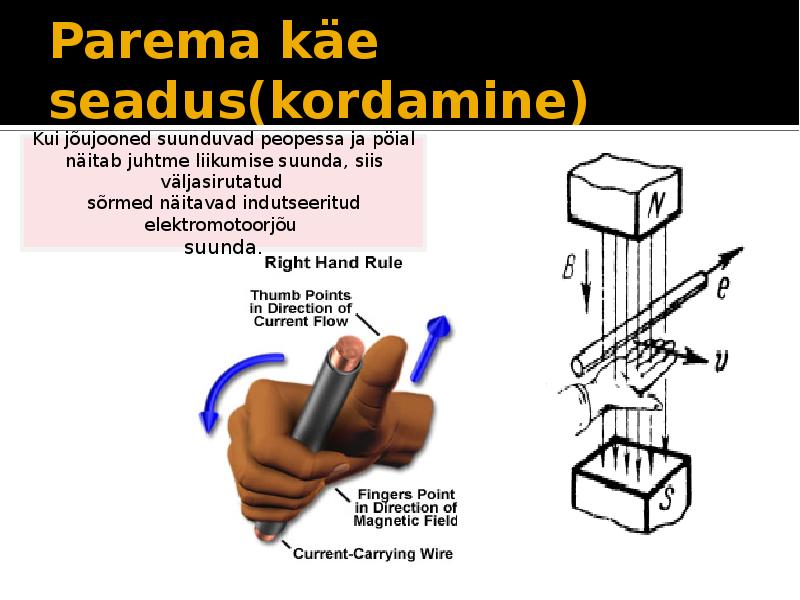

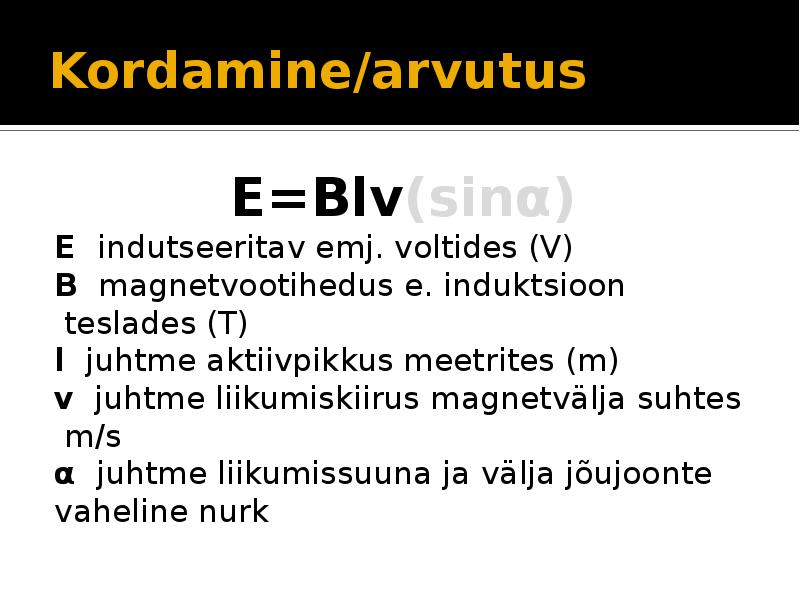

liikumise suunda ( ), siis väljasirutatud sõrmed näitavad indutseeritud elektromotoorjõu suunda (E). · Indutseeritav elektromotoorjõud on seda suurem, mida suurem on magnetvoo tihedus ja mida kiiremini juhe seda lõikab: E=Blvsin ,E indutseeritav emj. voltides (V) B magnetvootihedus e. induktsioon teslades (T) l juhtme aktiivpikkus meetrites (m) v juhtme liikumiskiirus magnetvälja suhtes m/s juhtme liikumissuuna ja välja jõujoonte vaheline nurk. Kui juhe liigub rööpselt jõujoontega, siis emj. ega voolu ei teki. ( = 0°, sin = 0 või = 180°, · sin = 0). · Voolu puudumise korral juhtmelõigu otstel tekkiv pinge U avaldub kujul U=v l B sin · V- juhtmelõigu liikumise kiirus magnetvälja tekitaja suhtes
• Vooluga pooli magnetvälja saab tugevdada, kui paigutada pooli sisse raudsüdamik. • Vooluga pooli magnetväljas raudsüdamik magneetub. • Raudsüdamikuga pooli nimetatkse elektromagnetiks. – mida tugevam on vool mähises, seda tugevam on elektromagneti magnetväli – mida rohkem on traadikeerde poolis, seda tugevam on elektromagneti magnetväli Elektromagnetite kasutamine • Elektromagnetrelee • Mikrofon • Elektrikõlisti Elektromagnetiline induktsioon Laengud magnetväljas Laetud osake magnetväljas Suurust Fl nimetatakse Fl – laengule mõjuv jõud Lorentzi jõuks Fl = q v B sin α B α v Lorenzi jõud on alati kiirusega risti Lorenzi jõud on maksimaalne, kui magnetväli on risti kiirusega(α = 90°, sin α = 1) Laetud osake magnetväljas
1. Mis on elektromagnetiline induktsioon? Elektromagnetiliseks induktsiooniks nimetatakse elektrivoolu tekkimist juhtivas kontuuris (näiteks suletud juhtmekeerus), kui muutub selle kontuuri pinda läbiv magnetvoog. Elektrivälja tekkimine muutuva magnetvälja toimel. 2. Mis on pööriselektriväli? Tekkiv elektriväli ei ole potentsiaalne, tema jõujooned on alguse ja lõputa kinnised kõverjooned ehk pöörised. Elektriväli, mille tekitab pöörlev magnetväli. 3. Mis on induktsioonvoolu tekkimise põhitingimus? Milline jõud on selle põhjustajaks? Tööd teevad need samad jõud, mis nihutavad juhet magnetväljas, ehk elektrivälja ja magnetvälja koosmõju. Tingimus: peab olema elektri ja magneti olemasolu. Näiteks tekib elektrivool paljudest juhtmekeerdudest koosnevas poolis, kui viimase läheduses või sees liigutada püsimagnetit. Tööd teevad need samad jõud, mis nihutavad juhet magnetväljas ehk see on elektrivälja ja magnetvälja koosmõj
põhjaosas. laengukiiruse, magnetinduktsiooni ja laengu liikumise kiiruse ning selle katkestamisel 5. Magnetjõud paralleelsete juhtmete vahel. magnetinduktsiooni vahelise nurga vahelise siinuse korrutisega. 15. Induktiivpool ja selle induktiivsus. Elektriahela komponente Kahe ühepikkuse vooluga juhtme vahel esinevad järgmised 10. Elektromagnetiline induktsioon. Näited selle mille põhiliseks tunnus suuruseks on induktiivsus nim. seaduspärasused: rakendamisest. Elektromagnetiline induktsioon on nähtus, mille Induktiivpoolideks ehk pool. 1) paralleelsete juhtmete vahel on jõud maksimaalne puhul magnetvälja toimel juhtmes indutseerub (tekib) 2) eristuvate juhtmete korral jõud ei mõju. elektromotoorjõud (emj.).
.) 8. Vasaku käe reegel Ampere'i jõu suuna leidmiseks. Vasak käsi tuleb asetada nii,et magnetinduktsioon suubub peopessa, väljasirutatud sõrmed (4) näitavad voolusuunda, siis sõrmedega täisnurga moodustav pöial näitab juhtmele mõjuva jõu suunda 9. Lorentzi jõud. Lorenzi jõud magnetväljas liikuvale laengule mõjuv jõud on võrdne laengu, laengukiiruse, magnetinduktsiooni ja laengu liikumise kiiruse ning magnetinduktsiooni vahelise nurga vahelise siinuse korrutisega. 10. Elektromagnetiline induktsioon. Näited selle rakendamisest. Elektromagnetiline induktsioon on nähtus, mille puhul magnetvälja toimel juhtmes indutseerub (tekib) elektromotoorjõud (emj.). 11. Magnetvoog. Magnetvoog iseloomustab magnetvälja läbi terve pinna. Magnetvoog on võrdne magnetinduktsiooni, pinna pindala ja magnetinduktsiooni ning pinna normaali vahelise nurga koosinuse korrutisega. Magnetvoo ühiku sõnastus- magnetvoog on 1 Wb, kui läbi 1 ruutmeetri suuruse pinna läheb magnetinduktsioon 1 T pinnaga risti. 12
abil. Kruvireegel: kui kruvipea pöördumise suund näitab voolusuunda, siis kruvi teraviku liikumise suund näitab jõujoone suunda. Parema käe rusikareegel: Kui rusikasse tõmmatud parema käe väljasirutatud pöial näitab voolu suunda, siis neli kõverdatud sõrme näitavad selle voolu magnetvälja suunda. Kuigi punktlaengu elektriväli ja vooluelemendi poolt tekitatud magnetvälja magnetiline induktsioon tunduvad olevat sarnased, on siiski tegemist täiesti erinevate väljadega. Erinevus on jõujoonte paiknemises. 21.Biot'-Savart'-Laplace'i seadus. Vooluelemendi poolt tekitatava magnetvälja magnetiline induktsioon on võrdeline voolutugevusega ning pöördvõrdeline vooluelemendi kauguse ruuduga. Välja suund on risti nii vooluelemendi kui ka väljapunkti vooluelemendiga ühendava sirgega. 22.Hüsterees.
