Elektrokeemilise korrosiooni kiiruse arvutamine (0)

Elektrokeemilise
korrosiooni kiiruse
arvutamine

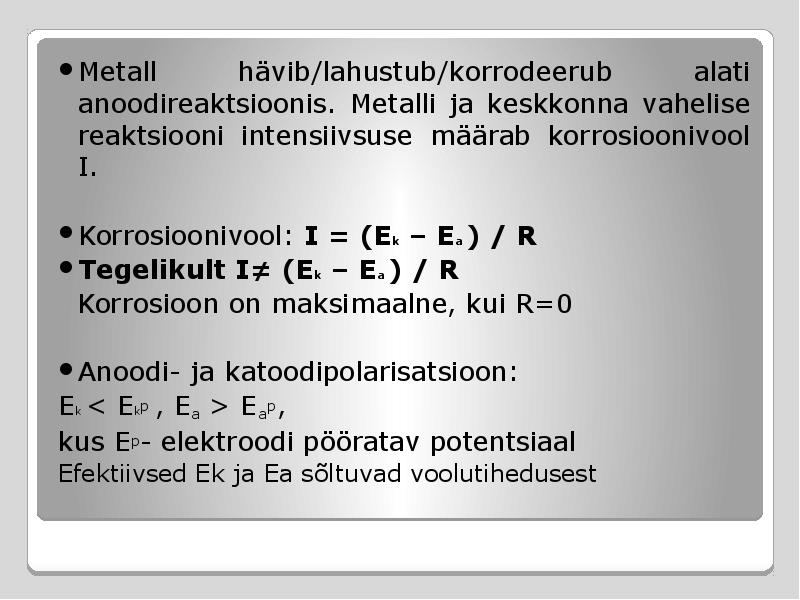

 Metall
hävib/lahustub/korrodeerub
alati
anoodireaktsioonis.  Metalli  ja  keskkonna  vahelise
reaktsiooni  intensiivsuse  määrab  korrosioonivool
I.
Korrosioonivool: I = (Ek – Ea ) / R
Tegelikult I≠ (Ek – Ea ) / R
   Korrosioon  on maksimaalne, kui R=0
Anoodi- ja katoodipolarisatsioon:
Ek  Eap,
kus Ep- elektroodi pööratav potentsiaal
Efektiivsed Ek ja Ea sõltuvad voolutihedusest

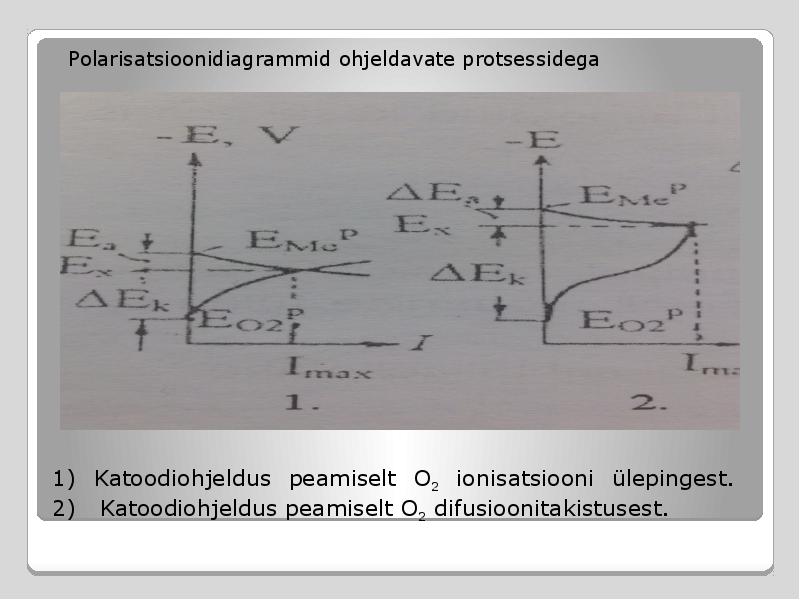

Polarisatsioonidiagrammid ohjeldavate protsessidega
1)  Katoodiohjeldus  peamiselt  O   ionisatsiooni  ülepingest.
2
2)   Katoodiohjeldus peamiselt O  difusioonitakistusest.
2

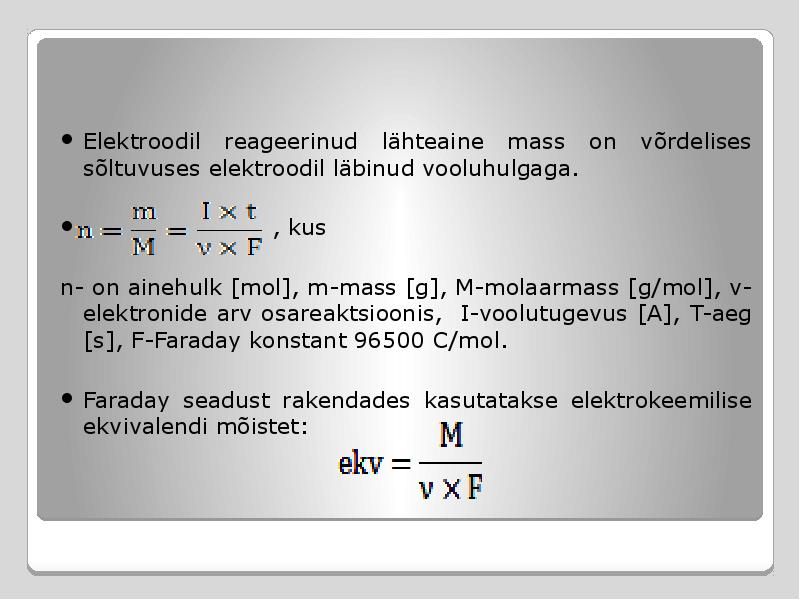

  Elektroodil    reageerinud   lähteaine  mass  on  võrdelises
sõltuvuses elektroodil läbinud vooluhulgaga.
                         , kus
n- on  ainehulk  [mol], m-mass [g], M- molaarmass  [g/mol], ν-
elektronide arv osareaktsioonis,  I- voolutugevus  [A], T-aeg
[s], F- Faraday  konstant 96500 C/mol.
 Faraday  seadust  rakendades  kasutatakse  elektrokeemilise
ekvivalendi mõistet:

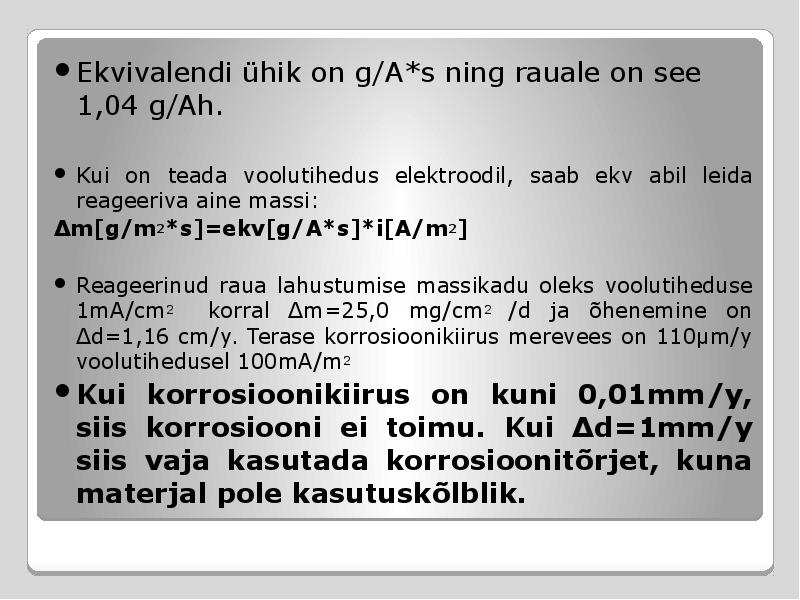

Ekvivalendi ühik on g/A*s ning rauale on see
1,04 g/Ah.
 Kui  on  teada  voolutihedus  elektroodil,  saab  ekv  abil  leida
reageeriva aine massi:
Δm[g/m2*s]=ekv[g/A*s]*i[A/m2]
 Reageerinud  raua  lahustumise  massikadu  oleks   voolutiheduse
1mA/cm2    korral  Δm=25,0  mg/cm2  /d  ja  õhenemine  on
Δd=1,16 cm/y. Terase korrosioonikiirus  merevees  on 110μm/y
voolutihedusel 100mA/m2
Kui  korrosioonikiirus  on  kuni  0,01mm/y,
siis  korrosiooni  ei  toimu.  Kui  Δd=1mm/y
siis  vaja  kasutada  korrosioonitõrjet,  kuna
materjal pole kasutuskõlblik.

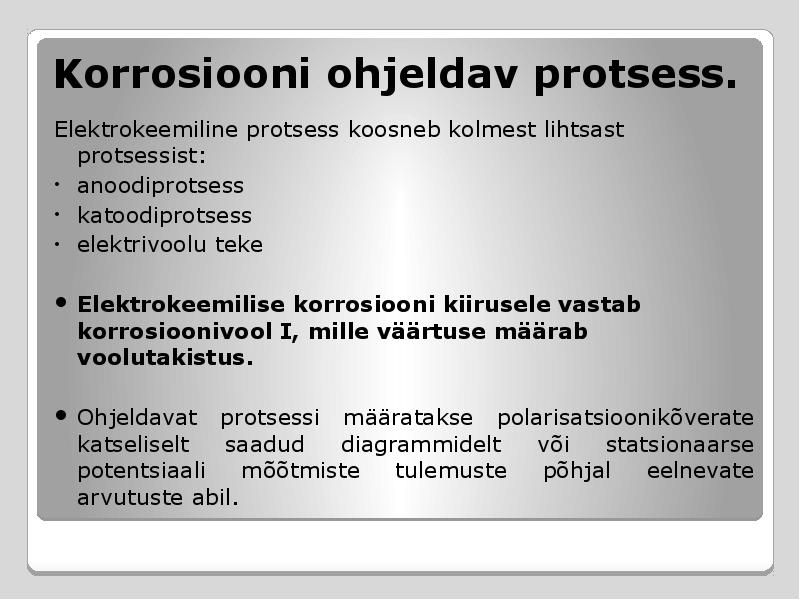

Korrosiooni ohjeldav protsess.
Elektrokeemiline protsess koosneb kolmest lihtsast
protsessist:
• anoodiprotsess
• katoodiprotsess
• elektrivoolu teke
 Elektrokeemilise korrosiooni kiirusele vastab
korrosioonivool I, mille väärtuse määrab
voolutakistus .
 Ohjeldavat  protsessi  määratakse  polarisatsioonikõverate
katseliselt
saadud
diagrammidelt
või
statsionaarse
potentsiaali
mõõtmiste
tulemuste
põhjal
eelnevate
arvutuste abil.

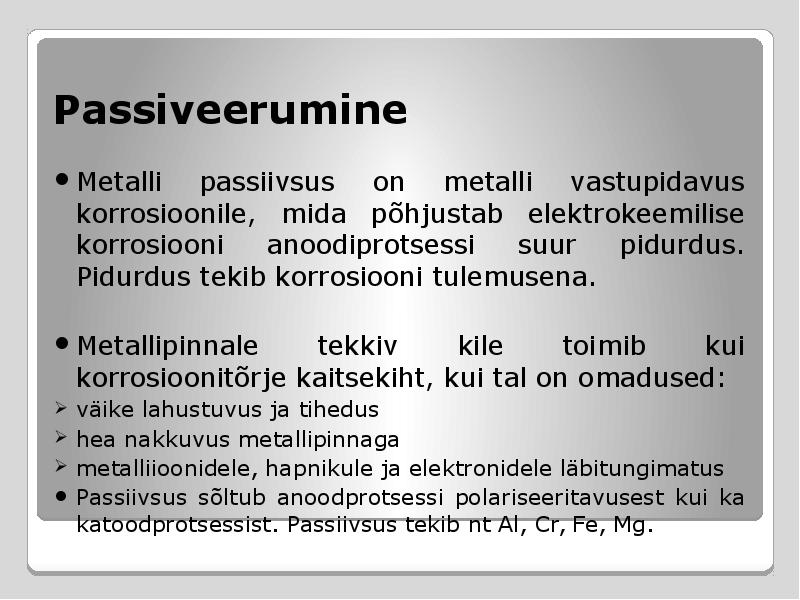

Passiveerumine
Metalli
passiivsus  on  metalli  vastupidavus
korrosioonile,  mida  põhjustab  elektrokeemilise
korrosiooni
anoodiprotsessi
suur
pidurdus.
Pidurdus tekib korrosiooni tulemusena.
Metallipinnale
tekkiv
kile
toimib
kui
korrosioonitõrje kaitsekiht, kui tal on omadused:
 väike  lahustuvus  ja tihedus
 hea nakkuvus metallipinnaga
 metalliioonidele, hapnikule ja elektronidele läbitungimatus
 Passiivsus  sõltub  anoodprotsessi  polariseeritavusest  kui  ka
katoodprotsessist. Passiivsus tekib nt Al, Cr, Fe, Mg.

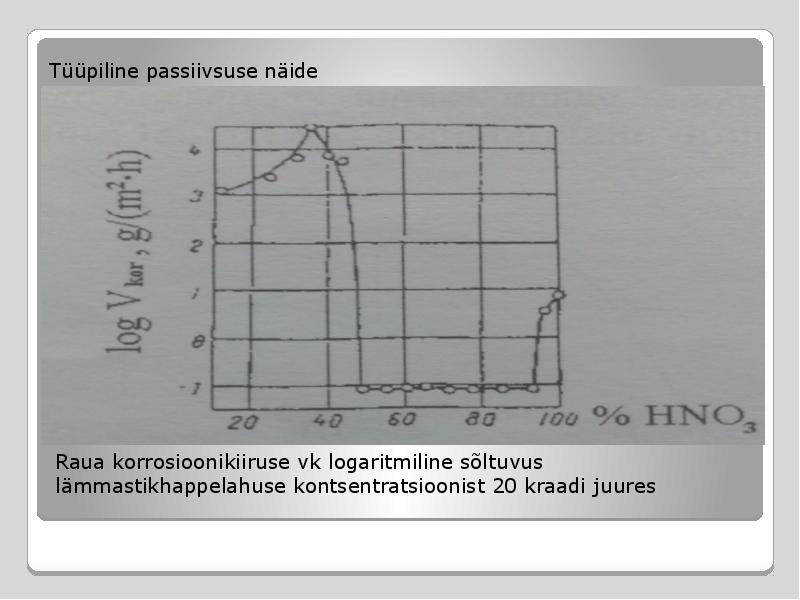

Tüüpiline passiivsuse näide
Raua korrosioonikiiruse vk logaritmiline  sõltuvus
lämmastikhappelahuse kontsentratsioonist 20 kraadi juures
Metalli massi kaotus ajas
Kasutatud kirjandus
V.  Suurkask . Korrosioonitõrje
E. Talimets. Metallide  korrosioon  ja
korrosioonitõrje

Document Outline

• Slide 1
• Slide 2
• Slide 3
• Slide 4
• Slide 5
• Korrosiooni ohjeldav protsess.
• Passiveerumine
• Tüüpiline passiivsuse näide
• Metalli massi kaotus ajas
• Kasutatud kirjandus
