1 HALB

TALLINNA POLÜTEHNIKUM
Laboratoorne töö aines: Elektriajamite juhtimine
Töö: 2
Õpilase ees- ja perekonnanimi :
Õpperühm:
Töö tehtud:
Aruanne esitatud:
Töörühm:
Hinne:
Õppejõud:
Töö nimetus: Reversseeritava asünkroonmootori juhtimine programmeeritava loogikakontrolleri abil

Töö objekti andmed:

Programmeeritav loogikakontroller TSX 1720
Kasutatud riistad:

Programmeeritav loogikakontroller TSX 1720

Terminal TSX T317

Kontaktorid 2 tk.

Nuppujaamad 2tk

Asünkroonmootor
J S3.1
S3.2
oonis 1 installatsiooniskeem
1. Töö eesmärk
Õppida koostama kontaktjuhtimisskeemi alusel vajalikku juhtimisprogrammi, kasutades programmeerimiskeelelt PL7-1 Ladder Diagram, ning seda realiseerima programmeeritava loogikakontrolleri TSX 1720 abil.
2. Töö käik
1. Koostada joonisel 2 kujutatud kontaktjuhtimisskeemi alusel programm käsuloendi kujul, kasutades programmeerimiskeelelt PL7-1 Ladder Diagram.

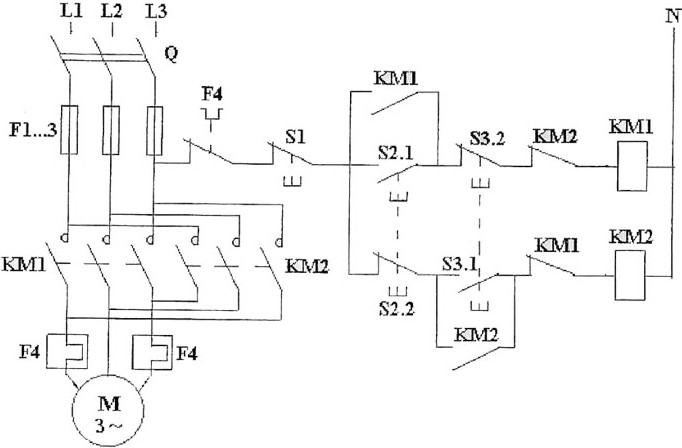

Joonis 2 kontaktjuhtimisskeem
2. Sisestada koostatud programm loogikakontrollerisse.
3. Kontrollida sammhaaval sisestatud programmi ning vajadusel parandada vead.
4. Koostada vajalik installatsiooniskeem, joonis 1 (tiitellehel).
5. Lülitada loogikakontroller talitlusse „RUN“ ja veenduda, et programm täidab talle püstitatud ülesannet.
4. Töö tulemuste vormistamine
1. Koostame joonisel 1 kujutatud kontaktjuhtimisskeemi alusel programm käsuloendi kujul, kasutades programmeerimiskeelelt PL7-1 Ladder Diagram, tabel 1
Tabel 1 programm käsuloendi kujul
Aadress
Operatsioonikood
Operand
Kommentaar
S0000
L
I0,01
Termorelee F4
S0001
A
I0,02
Stuppnupp S1
S0002
B001
Bitt1
S0003
L
O0,01
KM1 hoidekontakt
S0004
O
I0,03
Startnupp S2.1
S0005
AN
I0,04
S3.2 Reversseerimisnupp
S0006
AN
O0,02
KM2 avanev kontakt
S0007
A
B001
S0008
O0,04
Kontaktori KM1 mähis
S0009
L
I0,04
S3.1
S0010
O
O0,02
KM2 hoidekontakt
S0011
AN
I0,03
Startnupp S2.2 Reversseerimisnupp
S0012
AN
O0,01
KM1 avanev kontakt
S0013
A
B001
S0014
O0,02
Kontaktori KM2 mähis
S0015
EP
5. Täiendavad juhised töö läbiviimiseks
1. Termorelee kontakti simuleerida ühega loogikakontrolleri esipaneelil olevatest tumbleritest.
6. Järeldus
Õppisime kasutama Programmeeritavt loogikakontrollerit TSX 1720, kasutades programmeerimiskeelelt PL7-1 Ladder Diagram, koostasime antud skeemi alusel ülaltoodud programm käsuloendi. Tööülesannete lahenesid tõrgeteta.
Koostatud programm täitis skeemi poolt esitatud nõudeid, seega võib järeldada, et programm on õigesti koostatud ja sisestatud loogikakontrollerisse.
