Ehitusmaterjalid Praks nr 8 EPS (0)

1.EESMÄRK
Töö eesmärgiks oli vahtpolüstüreentoodete (EPS) tähistuse määramine lähtuvalt mõõtmetest,
mõõtmete  tolerantsist,  survepingest  10  %  deformatsioonil,   paindetugevuse   ja
soojuserijuhtivuse määramine
2.KATSETATAVAD MATERJALID
Katsetavaks materjaliks  oli vahtpolüstüreen.
3.KASUTATUD TÖÖVAHENDID
Töös  kasutati  elektroonilist  kaalu  KERN  440-55N,  täpsus  0,2  g,  max  6000  g,  joonlauda,
hüdraulilist pressi surve- ja pandetugevuse määramiseks.
4.KATSEMETOODIKAD
4.1 Tiheduse määramine.
Tiheduse määramiseks mõõteti  üheksa EPS 80 ja üheksa EPS 50 katsekeha pikkus, laius ja
paksus  ning  kaal.   Katsekehad   olid  enne  mõõtmis  olnud  vähemalt  6  tundi  temperatuuril
23 5ºC.  Kehade  ruumala  arvutatakse  keha  geomeetrilistest  mõõtmetest  lähtude.  Katse
tulemused on toodud tabelis 4.1.










1

4.1 Tiheduse määramine
Katsekeha mõõtmed, cm
Katekeha
Katsekeha
Katsekeha
maht,
Tihedus
nr
A
b
H
mass, g
cm³
ρ, kg/m³
EPS 80
1.1
29,70
14,95
4,85
36,6
2153,5
17,0
EPS 80
1.2
29,85
15,00
4,900
41,4
2194,0
18,9
EPS 80
1.3
29,80
15,00
4,900
41,8
2190,3
19,1
EPS 80
2.1
19,95
19,95
4,85
31,2
1930,3
16,2
EPS 80
2.2
20,00
19,95
4,85
31,0
1935,2
16,0
EPS 80
2.3
19,85
20,00
4,85
31,2
1925,5
16,2
EPS 80
3.1
4,90
4,95
4,95
2,2
120,1
18,3
EPS 80
3.2
5,00
5,00
5,00
2,2
125,0
17,6
EPS 80
3.3
5,00
5,00
5,05
2,4
126,3
19,0







EPS 50
1.1
29,8
15,05
4,85
27,6
2175,2
12,7
EPS 50
1.2
29,9
15,00
4,9
30,6
2197,7
13,9
EPS 50
1.3
29,85
15,00
4,9
30,6
2194,0
13,9
EPS 50
2.1
19,95
19,00
4,95
26,2
1876,3
14,0
EPS 50
2.2
19,90
19,00
4,8
27,6
1814 ,9
15,2
EPS 50
2.3
19,95
19,00
4,85
24,2
1838,4
13,2
EPS 50
3.1
4,95
5,00
5,05
1,6
125,0
12,8
EPS 50
3.2
5,00
4,90
5,10
1,6
125,0
12,8
EPS 50
3.3
5,00
5,00
5,00
1,6
125,0
12,8

EPS 80 keskmine tihedus 17,6 kg/m³.
EPS 50 keskmine tihedus 13,5 kg/m³.
2

4.2 Veeimavuse määramine
Veeimavuse  määramiseks  asetati  katsekehad  7  päevaks  vette.  Seejärel   kaaluti   kehade  mass
veega immutatult ja valemiga (1) arvutati  veeimavus  mahu järgi. Tabelis 4.2 on välja toodud
katsetulemused.









(1)

kus
    -  proovikeha  mass veega immutatult, g;

m – proovikeha mass kuivatatult, g;

V – katsekeha ruumala.
Tabel 4.2 Veeimavuse määramine
Veeimavus,
Katsekeha
Katsekeha mass, g
%

nr
Ruumala  Kuiv
Immutatud
Wk
Keskmine
EPS 80
2.1
1930,3  31,2
56,0
1,3
EPS 80
2.2
1935,2  31,0
55,2
1,3
EPS 80
2.3
1925,5  31,2
67,8
1,9
2,15
EPS 50
2.1
1876,3  26,2
97,8
3,8
EPS 50
2.2
1814,9  27,6
61,4
1,9
EPS 50
2.3
1838,4  24,2
75,2
2,8
4.3 Paindetugevuse määramine
Paindetugevuse määramiseks asetatakse katsekeha kahele toele, mille  vahekaugus  on 20 cm..
Koormus  rakendatakse  katsekehale  tugiava  keskel.  Tabelis  4.3  on  välja  toodud  katse
tulemused. Paindetugevus arvutatakse valemiga (2):










(2)

kus
Rp – katsekeha paindetugevus;

F –  purustav jõud;

l – tugiava;

h – katsekeha paksus;

b – katsekeha laius.





3

Tabel 4.3 Paindetugevus
Katsekeha
Purustav
Katsekeha
mõõtmed, cm
jõud,
Paindetugevus,
nr
B
h
kgf
kPa
keskmine
EPS 80
1.1
14,95
4,85
17,6
150,1
EPS 80
140,8
1.2
15,00
4,90
16,7
139,1
EPS 80
1.3
15,00
4,90
16
133,3
EPS 50
1.1
15,05
4,85
7,6
64,4
EPS 50
61,2
1.2
15,00
4,90
7,1
59,1
EPS 50
1.3
15,00
4,90
7,2
60,0

4.4 Survepinge määramine 10 %-lisel deformatsioonil otsekatsetusega
Katse võeti kolm EPS 80 ja kolm EPS 50 katsekeha. Kehad asetatakse surveplaadi  keskele  ja
viiakse  kokkupuutesse  pressi  ülemise  plaadiga.  Katsekeha  koormatakse  eelkoormusega
250 10  Pa.   Katsekehade   50*50*50  eelkoormus  on  0,064 0,003  kgf.  Katse  tulemused  on
näidatud tabelis 4.4. Survepinge arvutatakse valemiga (3):










(3)

kus
    – katsekega koormustalumus;

F – koormus 10 %-lisel deformatsioonil;

S – katsekeha ristlõikepind.
Tabel 4.4 Survepinge
Katsekeha
ristlõike
Jõud 10 %
Koormus-
Katsekeha
mõõtmed, cm
Survepind,  deformatsioonil,  taluvus,
nr
A
b
cm²
kgf
kPa
keskmine
EPS 80
3.1
4,90
4,95
24,26
21
86,6
EPS 80
88,2
3.2
5,00
5,00
25,00
20,5
82,0
EPS 80
3.3
5,00
5,00
25,00
24
96,0
EPS 50
3.1
4,95
5,00
24,75
11
44,4
EPS 50
47,7
3.2
5,00
4,90
24,50
12,5
51,0
EPS 50
3.3
5,00
5,00
25,00
11,9
47,6
4

4.5 Survepinge määramine kaudse meetodiga
Kaudsel  meetodil  survepinge  määramisel  lähtutakse  materjali  tihedusest.  Koormustaluvus
arvutatakse valemi (4) järgi. EPS tiheduse ja survepinge sõltuvus on toodud graafikul 1.








(4)
Kaudsel  meetodil  arvutatud  keskmine  survepinge  EPS  80-nel  on  94,9  kPa  ja  EPS  50-nel
53,8 kPa.

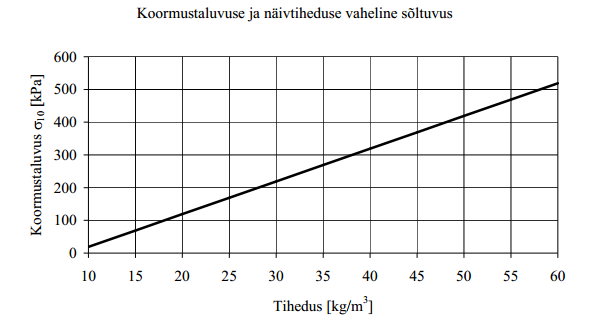

Graafik 1 Koormustaluvuse ja näivtiheduse vaheline sõltuvus


4.6 Soojaerijuhtivuse määramine kaudse meetodiga
Soojaerijuhtivus   kaudsel  määramisel  arvutatakse  valemiga  (5).Tabelis  4.6  on  välja  toodud
soojaerijuhtivused. EPS tiheduse ja soojaerijuhtivuse sõltuvus on toodud graafikul 2:





(5)

kus
ρ0 – toote tihedus, kg/m³.





5

Tabel 4.6 Soojaerijuhtivus
Katsekeha
Soojaerijuhtivus,
nr
Tihedus, kg/m³
W/mK
EPS 80 1.1
17,0
0,0364
EPS 80 1.2
18,9
0,0355
EPS 80 1.3
19,1
0,0354
EPS 80 2.1
16,2
0,0369
EPS 80 2.2
16,0
0,0370
EPS 80 2.3
16,2
0,0369
EPS 80 3.1
18,3
0,0357
EPS 80 3.2
17,6
0,0361
EPS 80 3.3
19,0
0,0354



EPS 50 1.1
12,7
0,0397
EPS 50 1.2
13,9
0,0385
EPS 50 1.3
13,9
0,0385
EPS 50 2.1
14,0
0,0385
EPS 50 2.2
15,2
0,0375
EPS 50 2.3
13,2
0,0392
EPS 50 3.1
12,8
0,0395
EPS 50 3.2
12,8
0,0395
EPS 50 3.3
12,8
0,0395
Keskmiseks soojaerijuhtivuseks tuli: EPS 80 0,036 W/mK ja EPS 50 0,039 W/mK.
Toote  deklareeritud soojaerijuhtivus arvutatakse valemiga (6):







(6)
kus
   – soojaerijuhtivuse hinnanguline standardhälve ja arvutatakse valemiga (7)

k – katsetulemusete arvuga seotud tegur k = 2,07











(7)

EPS 80 deklareeritud keskmiseks soojaerijuhtivuseks tuli 0,037 W/mK ja EPS 50
deklareeritud keskmiseks soojaerijuhtivuseks tuli 0,039 W/mK.
6

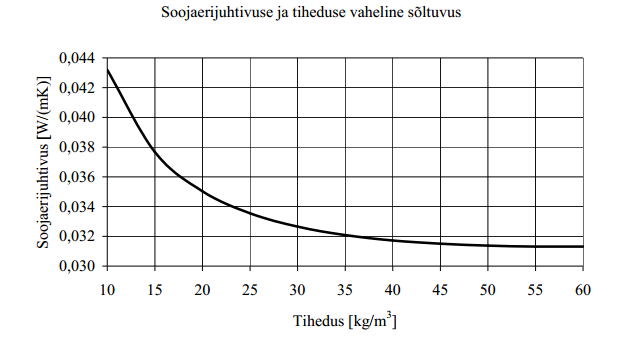

Graafik 2 Soojaerijuhtivuse ja tiheduse vaheline sõltuvus

5.JÄRELDUS
EPS 80 keskmiseks tiheduseks saadi 17,6 kg/m³ ja EPS 50 keskmiseks tiheduseks saadi
13,5 kg/m³.  Paisutatud EPS tooted on tiheduseks on  15-40 kg/m³. [2]
Keskmiseks veeimavuseks saadi 2,15 %.

EPS  80  keskmiseks  paindetugevuseks  tuli  140,8  kPa  ja  EPS  50  paindetugevuseks  tuli  61,2
kPa.  Tööjuhendi  tabelist  9  leidub,  et  EPS  80  paindetugevuseks  on  125  kPa  ja  EPS  50
paindetugevuseks on 75 kPa.[1]

Survepingeks 10-%-lisel deformatsioonil tuli keskmiseks EPS 80-nel 88,2 kPa ja EPS 50-nel
47,7 kPa. Tööjuhendi tabelist 9 võib leida, et EPS 80 survepinge 10 %-lisel deformatsioonil
on 80 kPa ja EPS 50-nel 50 kPa.[1] Kaudsel meetodil arvutatud keskmine survepinge EPS 80-
nel  on  94,9  kPa  ja  EPS  50-nel    53,8  kPa.  Katse  tulemused  ei  ole  küll  täpselt  samad,  aga
peaaegu samad.
Keskmiseks  soojaerijuhtivuseks  tuli  EPS  80-nel  0,036  W/mK  ja  EPS  50-nel  0,039  W/mK.
Raado   konspekt  annab  soojajuhtivuseks  0,037…0,041  W/(mK).  EPS  80  deklareeritud
keskmiseks  soojaerijuhtivuseks  tuli  0,037  W/mK  ja  EPS  50  deklareeritud  keskmiseks
soojaerijuhtivuseks tuli 0,039 W/mK.

6. KASUTATUD KIRJANDUS
1. Soojusisolatsioon . [WWW],
file:///C:/Users/Kasutaja/Documents/ Ehitusmaterjalid /VIII%20Soojus,%20EPS/8_Soojusisola
tsioon.pdf (8.12.2013)
2. EPM  3500 Ehitusmaterjalid. Loengukonspekt II osa. L.M.Raado. 2013/2014 õ/a.
