DESORPTSIOON (0)

1 Hindamata

Tallinna Tehnikaülikool
Keemiatehnika Instituut
Laboratoorne töö õppeaines
Keemiatehnika
DESORPTSIOON
Rühm:
Üliõpilased:
Õppejõud:
Natalja Savest
Enn Tali
Tallinn 2010
Töö ülesanne

Tutvuda sõelpõhitaldrikkolonni (või täidiskolonni) ehitusega.

Viia läbi ammoniaagi desorptsioon veest õhuga erinevatel õhu kiirustel.

Koostada ammoniaagi desorptsiooniprotsessi materjalibilanss vastavalt joonisele 1 ja võrrandile (2).

Arvutada massiülekandetegurid ja massiläbikandetegurid erinevatel õhu kiirustel võrranditest (5)-(8).

Esitada graafiliselt massiülekandeteguri ky sõltuvus õ.

Võrrelda katseliselt saadud sõ kirjanduse andmete põhjal arvutatuga [3,lk.572]:
(15)
Katseseadme skeem
1 - kolonn; 2 - kraan proovi võtmiseks selge vedeliku kõrguse mõõtmise seadmel; 3 - diferentsiaalmanomeeter taldriku takistuse mõõtmiseks; 4 - ventilaator ; 5 - siiber; 6 - gaasi kuluarvesti; 7 - alglahuse mahuti; 8 - pump ; 9 - survepaak; 10 - rotameetrid; 11 - ventiilid vedeliku kulu reguleerimiseks; 12 - ventiil.
Katses kasutatavad ained
1. Ammoniaagi kontsentreeritud lahus 25 %, tihedus 0,91 g/cm3
2. 0,1 N HCl lahus
3. indikaator - metüüloranž
Töö käik
1. Valmistatasime 20 l 0,05─0,1 n ammoniaagi vesilahust kasutades selleks kontsentreeritud (25 mass%, tihedus 0,91 g/cm3) NH3 vesilahust ja kraanivett
2. Avasime torustikul ventiili ja pumpasime valmistatud ammoniaagilahus pumbaga survepaaki ja peale seda suletasime ventiili.
3. Reguleerisime lahuse kulu kraani abil rotameetri näidu järgi.
4. Lülitasime sisse ventilaatori ja reguleerisime õhu kulu siibriga ettenähtud väärtuseni ja ootasime kui kolonni tööreziim stabiliseerub.
5. Mõõtsime taldrikul oleva selge vedeliku kihi kõrgus ja võtsime läbi kraani proov kolonni läbinud ammoniaagi vesilahusest.
6. Määrasime võetud proovis ammoniaagi kontsentratsioon. Lahuse kontsentratsioon määrasime 10 ml proovi tiitrimisega 0,1 N HCl-ga indikaatori (metüüloranž) juuresolekul — proovi kollane värvus läks roosaks. Arvutasime NH3 normaalsus (16) valemi järgi.
7. Muutusime õhu kulu, fikseerisime see ja pärast uue statsionaarse oleku saabumist sooritasime järgnevalt kõik eespool nimetatud mõõtmised.
Katseandmed
Lahuse kulu L = 0,00515 l/s
NH3 ruumal = 10 ml = 0,01 l
HCl normaalsus
= 0,1 N
Üldrõhk P = 101325 Pa
Õhu temperatuur T= 20 0C = 293 K
Temperatuur norm. Tingimustel T0 = 25 0C = 298 K
Taldriku aukude läbimõõt d0 = 4mm
Taldriku paksus s = 4mm
Taldriku aukudega pinna osa αvaba = 0,15
Taldrikutevaheline kaugus H = 400 mm
H2O normaalsus NH20 = 55,6 mol/l
Tabel 1.
Jrk.
nr.
Õhu maht,
m3
Δτ,
s
Õhu maht-
kulu, G m3/s
uõ,
m/s
H0,
m
Väljuv NH3 lahus
VHCl, l
1.
0,01
11
9,09*10-4
0, 1205
0,015
0,0108
0,108
0,00965
0,0965
2.
1,01
9,2
1,09*10-3
0, 1445
0,017
0,0112
0,112
0,0099
0,099
3.
1,01
8,8
1,14*10-3
0,1521
0,016
0,0108
0,108
0,0097
0,097
4.
1,01
8,4
1,19*10-3
0, 1578
0,015
0,0108
0,108
0,00975
0,0975
(16) = (0,1 * 0,0108) / 0,01 = 0,108 N
Jrk.
nr.
uõ,
m/s
X1
X2
Y1,
m
,
1.
0,1205
0,0019424
0,0017356
5,9178*10-8
0,001430103
0,9
0,0017482
0,00156205
0,000318099
0,00156205
4,910
0,000781675
0,012
2.
0,1445
0,0020144
0,0017806
6,6896*10-8
0,001351687
0,9
0,00181295
0,00160252
0,000461263
0,001602518
3,474
0,000916403
0,011
3.
0,1521
0,0019424
0,0017446
5,6605*10-8
0,001093571
0,9
0,0017482
0,00157014
0,00065463
0,001570144
2,399
0,001046478
0,008
4.
0,1578
0,0019424
0,0017536
5,4032*10-8
0,001000004
0,9
0,0017482
0,00157824
0,000748198
0,001578237
2,109
0,001112062
0,008
Arvutused
Arvutame suhtelised moolkontsentratsioonid:
X = NNH3/ NH20
X1 = NNH31/ NH20= 0,108 / 55,6 = 0,0019424
X2 = NNH32 / NH20= 0,0965 /55,6 = 0,0017356
komponentide kontsentratsioonid muutuvad vähe, nagu see on antud laboratoorses töös, siis ligikaudselt arvestame, et Y = y; X = x.
X1-le ja X2-le vastavate tasakaalsete kontsentratsioonide Y1* ja Y2* leidmiseks kasutame tabelit 2.
Tabel 2. Tasakaaluandmed süsteemile ammoniaak -vesi.
X, mool NH3/mool H2O
0 0,005 0,010 0,0125 0,015 0,020 0,023
Y*, mool NH3/mool õhku
0 0,0045 0,0102 0,0138 0,0183 0,0273 0,0327
m = Y*/X
- 0,9 1,02 1,104 1,22 1,365 1,422
Et saada Y* väärtust, interpoleerime andmed tabelist 2:
Y1*= Y1*+ ((X- X1)*( Y2*- Y1*))/( X2 - X1) = 0 + ((0,0019424 – 0)*(0,0045 – 0))/(0,005 – 0) = = 0,0017482
Y2*= Y1*+ ((X- X1)*( Y2*- Y1*))/( X2 - X1) = 0 + ((0,0017356 – 0)*(0,0045 – 0))/(0,005 – 0) = = 0,00156205
kus X võtame vastavalt varem arvestatud suhtelise moolkontsentratsioonidele.
Selle andmete põhjal saame leida tasakaalukonstanti m:
m = Y*/X
m1= Y1*/ X1 = 0,0017482/ 0,0019424= 0,9
m2 = Y2*/ X2 = 0,00156205/ 0,0017356= 0,9
Tabelist 2 on näha, et tasakaalukonstandi m väärtused on lähedased ühele, s.t. et põhiline massiläbikandetakistus on koondunud gaasifaasi. Arvestades seda, võib vedelfaasi poolse takistuse jätta arvestamata ning järelikult Ky ≈ ky.
1. Arvutame desorbeerunud ammoniaagi kulu :
(2)
L0 = (L* ρ(H2O))/M(H2O) = (0,00515 l/s*1 kg/l)/ 18 kg/kmol = 0,000286 kmol/s
W1 = L0*( X1 – X2 ) = 0,000286 kmol/s* (0,0019424– 0,0017356) = 5,9178*10-8
kmol/s
seejärel leiame kontsentratsioon kolonnist väljuvas õhus Y1:
Y1 = W1/G0 , kus G0 = (G1 * T0 )/(Vm * T) = (9,09*10-4 m3/s* 298K) / (22,4 m3 /kmol*293K) =
= 0,00004138 kmol/s
Y1= W1/G0 = 5,9178*10-8/ 0,00004138 = 0,001430103
kmol NH3/kmol õhku
2. Massiläbikande võrrandist arvutatame gaasifaasi poolne massiläbikandetegur Ky
(5)
Kus A = Staldrik - αvaba * Staldrik = πr2- πr2*0,15 = 0,00754 – 0,00754*0,15= 0,00641 m2
d = 98 mm, r = d/2 = 49 mm = 0,049 m
S = 3,14 * 0,0492 = 0,00754 m2
Leiame Δyk:
kui Δy2/Δy1 ≥ 2 , siis
(11)
kui Δy2/Δy1 , siis
(12)
Kus Δy1 = Y1* - Y1 Δy2 = Y2* - Y2 = Y2*, kuna Y2 = 0
Δy1 = 0,0017482 - 0,001430103= 0,000318099
Δy2 = 0,00156205– 0 = 0,00156205
Δy2/Δy1= 0,00156205/ 0,000318099= 4,910 > 2
Δyk = (0,00156205- 0,000318099) / ln(0,00156205/0,000318099) = 0,000781675
Seejarel arvutame Ky :
Ky = W/(A* Δyk) = 5,9178*10-8/ (0,00641* 0,000781675) = 0,012 mol NH3/m2*s
Seejarel leiame massiläbikandetegur Kx :
(6)
kust Kx = m* Ky = 0,9*0,012 = 0,0108 mol õhku/m2*s
Massiülekandetegurid leiame valemist:
(8)
, arvestades et Ky ≈ ky = 0,012 mol NH3/m2*s
saame kx= 1/(( Kx )-1- (m*ky)-1) = 1/(( 0,0108)-1- (0,9*0,012)-1)= 0
Tabel 3.
Jrk.
nr.
uõ,
m/s
H0,
m
1.
0,1205
0,015
0,012
0,292965
2.
0,1445
0,017
0,011
0,355429
3.
0,1521
0,016
0,008
0,357811
4.
0,1578
0,015
0,008
0,355748
3. Katsest saadud massiläbikandetegurite väärtusi võrreldame arvutuslikega Solomaha ja Planovski järgi, mis on saadud ammoniaagi veega absorptsiooni katsetest läbikukkuvatel taldrikutel:
(19)
= 950*u10,72H10,5 =950 *0,12050,720,0150,5 = 25,3559 m2/s
(20)
= (25,3559 m2/s* 101325 Pa) / ( 3600 * 8,314 Pa∙m3/(mool∙K)* 293K) = 0,292965 mol/ m2*s

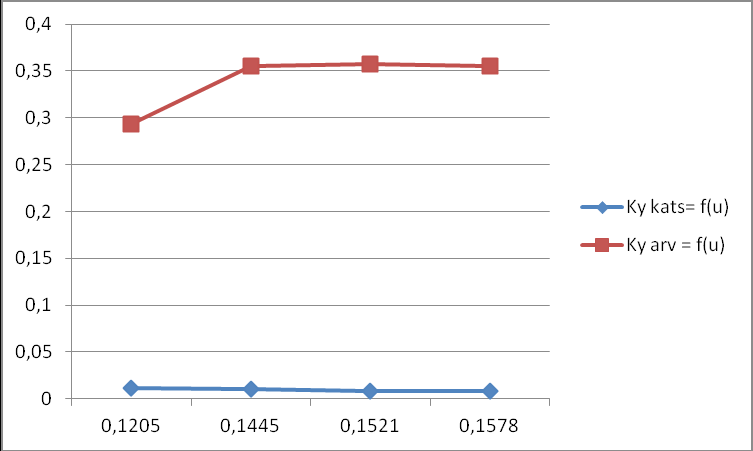

5.Tabeli 3 andmete põhjal kanname graafikule sõltuvused: ja .
Järeldus
Selle töö eesmärgiks oli massiläbikandetegurite ja massiülekandetegurite leidmine ja massilülekandetegurite grafiiliste sõltuvuste teostamine erinevatest õhukiirustest. Saime
Ky=k y = 0,012 mol NH3/m2*s
Kx= 0,0108 mol õhku/m2*s. Graafiku järgi saab näha, et massiläbikandetegurite kõverad, mis oli leitud katselise ja arvestamise teel on arvuliselt erinevad. Massiläbikandeteguri kõver, mis on saadud katseliselt grafiku alusel erineb teist kõverast, ega peale esimest punkti nad lähevad sirgeks.
