Tallinna Tehnikaülikool
Keemiatehnika Instituut
Laboratoorne töö õppeaines
Keemiatehnika
DESORPTSIOON
Üliõpilased:
Tallinn 2014
Töö ülesanne

Tutvuda sõelpõhitaldrikkolonni (või täidiskolonni) ehitusega.

Viia läbi ammoniaagi desorptsioon veest õhuga erinevatel õhu kiirustel.

Koostada ammoniaagi desorptsiooniprotsessi materjalibilanss vastavalt joonisele 1 ja võrrandile (2).

Arvutada massiülekandetegurid ja massiläbikandetegurid erinevatel õhu kiirustel võrranditest (5)-(8).

Esitada graafiliselt massiülekandeteguri ky sõltuvus õ.

Võrrelda katseliselt saadud sõ kirjanduse andmete põhjal arvutatuga [3,lk.572]:
(15)
Katseseadme skeem
1 - kolonn; 2 - kraan proovi võtmiseks selge vedeliku kõrguse mõõtmise seadmel; 3 - diferentsiaalmanomeeter taldriku takistuse mõõtmiseks; 4 - ventilaator ; 5 - siiber ; 6 - gaasi kuluarvesti; 7 - alglahuse mahuti ; 8 - pump ; 9 - survepaak; 10 - rotameetrid; 11 - ventiilid vedeliku kulu reguleerimiseks; 12 - ventiil .
Algandmed
Alglahus:
V(NH3)=10ml
n(NH3)=0,165n
n(HCl)=0,1n
Baromeetri näit – 130mm
Võrrand: y=5*10^-5*x-0,0017
L1=0,0048 l/s
L0=0,2667mol/s
Kolonni geomeetria:
Sisse läbimõõt=0,098m
Risklõikepindala=0,007543m2
Katsetulemused :

Vhcl ,ml
Nh3,g-ekv/l
Ohu maht,l
Ohu maht,m3
t,s
Ohu kulu, m3/s
u, m/s
ho,
mm
all
uleval
all
uleval
100
0,1
25
0,004
0,530296
30
8,9
10,4
0,089
0,104
100
0,1
77
0,001298701
0,172174
14
9,2
9,6
0,092
0,096
Vee moolide arv, n
Desorbeerinud nh3 osad
all
uleval
X2
X1
55,4715
55,45733
0,001604427
0,001875
55,46867
55,46489
0,001658594
0,001731
Arvutused (kõik arvutused teeme esimesele katsepunktile)
1. vee moolide arv
(1000-NH3,g-ekv/l*M(NH3))/M(H20)
(1000-0,089*17)/18=55,47 mool
2. Desorbeerinud nh3 osad
X2=NH3(g-ekv/l)/n(H20)
X2=0,089/55,47=0,0016 moolNH3/moolH20
X1=0,104/55,457=0,0018 moolNH3/moolH20
3. Arvutame desorbeerunud ammoniaagi kulu W(NH3):
W=L0(X1-X2)= 0,2667*(0,001875-0,0016)=7,22*10^-5 mool/s
4.Õhu kulu, mool/s
Wõhk(m3/s)*1000*273/293/22,4
Wõhk=0,004*1000*273/293/22,4=0,166 mool/s
5. seejärel leiame kontsentratsioon kolonnist väljuvas õhus Y1:
Y1 = W(NH3)/W(Õhk)= 7,22*10^-5 /0,166=0,00043 moolNH3/moolõhk
6. Faaside tasakaalu konstant mpc:
mpc= 10^(4,705-1922/293)=0,014
Siit ühikuta tasakaalu kontant:
m=0,014*1000/1,01325/18=0,766
7.Tasakaalu kontsentratsioonid:
Y1*=X1*m=0,001875*0,766=0,00143 moolNH3/moolõhk
Y2*=0,001229 moolNH3/moolõhk
Siis:
∆Y1= Y1*-Y1=0,00143-0,00043=0,001003 moolNH3/moolõhk
∆Y2= Y2*-Y2= Y2* (Y2=0)= 0,001229 moolNH3/moolõhk
∆Y1/∆Y2=0,816
Siis
∆Yk=(∆Y1+∆Y2)/2=0,001116 moolNH3
8. Massiläbikande võrrandist arvutatame gaasifaasi poolne massiläbikandetegur Ky:
Ky( katseline )=W(NH3)/ ∆Yk/A=7,22*10^-5/0,001116 /0,007543=8,58 mool NH3/(m^2*s)
Ky( kats )~By(kats)
Arvutuslik By:
Kus
Siis βyarv=950*u^0,72*h0^0,5*P/ 3600 /R/T=950*0,53^0,72*0,03^0,5*1,01325/3600/0,0000831/293
βyarv~1,2
nr
x2
x1
WNH3
Wohk
Y1
Y1*
Y2*
∆Y1
∆ Y2

mool NH3/mool H2O
mool/s
mool/s
mool NH3/moolõhku
mool NH3/moolõhku
1
0,001604427
0,001875
7,22368E-05
0,166382
0,000434162
0,001437
0,001229
0,001003
0,001229
2
0,001658594
0,001731
1,92615E-05
0,05402
0,000356561
0,001326
0,001271
0,000969
0,001271
∆Y1/
∆ Yk
Kykats=βkats
Bys
Barv
∆ Y2
moolNH3/moolõhku
mool NH3/( m2*s)
mool NH3/( m2*s)
mool NH3/(m2*s)
0,815615968
0,001116
8,582593555
104,2167
1,204710319
0,762934877
0,00112
2,279911646
46,36397
0,53595227

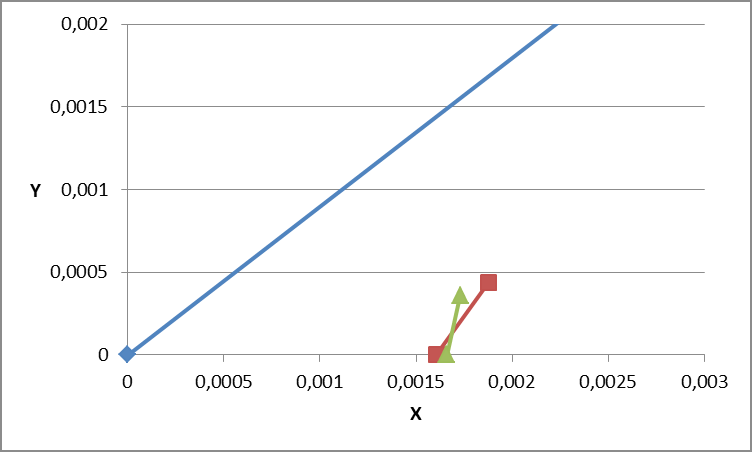

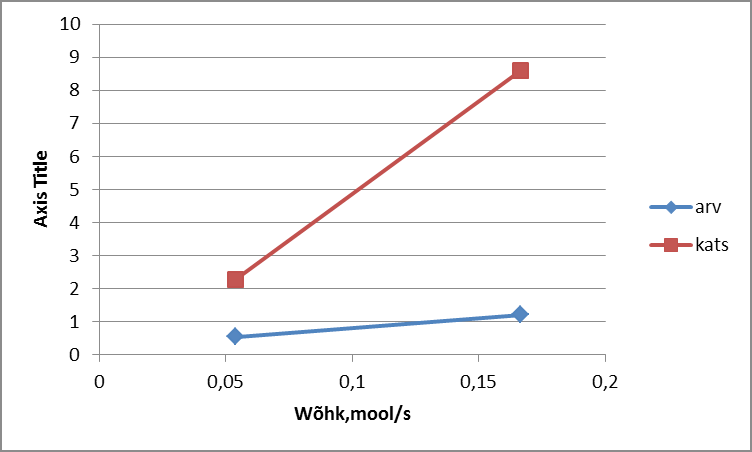

Graafikud:
