Aken
„Akna tüüp, kuju, proportsioon ja mõõtmed
määratakse sõltuvalt
„vajalikust valgustatusest ja insolatsioonist
ist,
„nähtavusest (vaade),
„fassaadi lahendusest,
„energiatõhususe nõuetest,
„helipidavuse nõuetest,
„puhastatavuse, avatavuse võimalustest/vajadusest,
„ilmastikukindluse nõuetest
2
1
Akna kestvust mõjutavad tegurid
Veeaur
Päike
•
•
difundeerub läbi tarindi
nõrgestab puitu ja plasti
•kahjustab viimistlust,
Mehaanilised mõjurid
kittimist
•kasutuskoormus,
Õhusaaste
•omakaal
•kahjustab viimistlust
Niiske siseõhk
Lumi ja jää
•
•
kondenseerub klaasi ja
sulamine /jäätumine
raami sisepindaldele
põhjustab mehaanilist
•tungib klaaside vahele
koormust
Ehitusniiskus
Sademevesi
•
•
tungib ümbritsevatest
tungib aknasse otse või
tarinditest aknatarindisse
naabertarindite kaudu
Tuul
•põhjustab mehaanilist
koormust, kaldvihma
3
Aken
„Eluruumi igal elu-, töö- ja magamistoal
ning eraldi ruumis paikneval köögil peab
olema vähemalt üks lahtikäiv aken
(ruumide tuulutamine ning piisav
loomulik valgustus).
„Akna ja põranda pindala suhe ei tohi
olla väiksem kui 1:8.
4
2
Akende ajalugu
„Esialgu luuk seinas
„Aknaklaasi eellasteks olid loomapõis,
vasikanahk või riie .
„Taludel hakkasid klaasitud aknad levima 19.
saj.: 4 ruuduga.
„Klaas tihendati saviga, hiljem linaõli-värnitsast
ja kriidist valmistatud kitiga
„Hiljem 6 ja 4 jaotusega aknad, hiljem
lisandusid tuulutusavad
„Funktsionalistlik stiil tõi lintakna
5
Klaasi omadused
„ Soojajuhtivus : 0,7-0,8 W/°K·m (tellis 0,7 W/°K·m)
„Soojuspaisuvus 8,5·10-6 1/°K (teras 11·10-6 1/°K)
st. -20°C / +40°C 0.5mm/m
„Klaas on habras
„Tugevus (Pika-ajalise koormuse: tugevus ~50%)
„ Survetugevus 500-2000 MPa
„  Tõmbetugevus  30-50 MPa
„ Paindetugevus 20-30 MPa
„ Elastsusmoodul 60-80 GPa
„Läbipaistvus: tavaline klaas laseb läbi tavalise valguse ja
infrapuna valguse ~90%. Kiirgusest 8% peegeldub tagasi ja
e ~90%. Kiirgusest 8% peegeldub tagasi ja
2% absorbeerub. Ultravioletikiirgus ei läbi tavalist klaasi.
„ Valguse läbipaistvus 3mm: 91%, 4mm: 90%, 6mm: 89%,
6
10mm: 87%, 19mm: 81%
3
Klaasi liigid ja -tooted

„Tavaline klaas e. float-klaas: pindade ja äärte
praod määravad tõmbetugevuse
(norm.tugevus f
=0.8MPa
g.keskel=44MPa, fg.ääres=0.8MPa
arvutustugevus 6.5…25MPa)

-
„Karastatud klaas: pindpinevuse survepingete
tõttu tõmbetugevus suureneb
+
(norm.tugevus f
=120MPa,
eg.k=120MPa,
arvut.tug 63-88MPa)
„Lamineeritud klaas: kahest või enamast

klaasitahvlist kokkupandud element, mille
tugevuse määrab (nõrgima) üksiktahvli
tugevus. Üksiktahvlite koostöö sõltub
+
ühendusviisist, koormamise kestusest ja
7
temperatuurist
Selektiivklaas
„Tavaline klaas (ε = 0.84) on ühelt poolt kaetud väikese
emissioonilise (ε ≤ 0.2) metallioksiididega.
„Klaas ei kiirga pikalainelist soojuskiirgust edasi:
klaasi kogusoojusjuhtivus on väiksem ja sisepinna
iksem ja sisepinna
temperatuur on seetõttu kõrgem.
„Selektiivkatteid on erinevaid:
„ Kõva selektiiv
ε = 0.17 ( Pilkington  K  Glass )
„ Pehme selektiiv
ε = 0.05 (Pilkington Optitherm SN,
ε = 0.05 Pilkington Optitherm S3)
8
4
Selektiivklaas
„Tavaline klaas (ε = 0.84) on ühelt poolt kaetud
väikese emissioonilise (ε ≤ 0.2) metallioksiididega.
„Selektiivklaas:
„laseb päikses lühilainelise kiirguse
läbi,
„ei kiirga ruumist tulevat pikalainelist
soojuskiirgust edasi
„klaasi kogusoojusjuhtivus on
väiksem ja sisepinna temperatuur
on seetõttu kõrgem.
9
Päikesekaitseklaas
„Päikesekaitseklaasiga vähendatakse
päikese soojusenergia mõju
„Päikesekaitseklaasid:
„masstoneeritud klaas:  mis on suure
päikeseenergia neeldumisvõimega,
kuid madala peegeldusvõimega;
„peegelduvad pinnakatted: klaasile
on pürolüüsi teel kantud
metalloksiidi kiht;
„klaasile peale kleebitud värviline
kile.
10
5
Klaasiosa soojusjuhtivus
Ühekordne klaas
Klaasi paksus, mm
4
6
8
10
15
19
Tavaline klaas
5.8
5.7
5.7
5.7
5.5
5.3
Kahekordne klaaspakett
Vaheliistu laius, mm
6
9
12
15
18
20
4/õhk/4
3,3
3
2,9
2,8
2,7
2,8
4/õhk/4K
2,7
2,2
1,9
1,7
4/õhk/4SN
2,5
2,0
1,6
1,4
1,4
1,4
4/õhk/4S3
1,9
1,6
1,4
4/ argoon /4
3
2,8
2,7
2,6
2,6
2,6
4/argoon/4K
2,3
1,9
1,6
1,5
4/argoon/4SN
2
1,6
1,3
1,2
1,1
1,1
4/argoon/4S3
2
1,6
1,1
4/krüptoon/4K
1,5
1,5
1,5
11
Klaasiosa soojusjuhtivus
Kolmekordne klaaspakett
Vaheliistude laiused, mm
6+6
9+9 12+12 6+9
6+12
9+12
4/õhk/4/õhk/4
2,3
2
1,9
2,2
2,1
2
4/õhk/4/õhk/4K
1,4
4/õhk/4/õhk/4SN
1,9
1,5
1,3
1,6
1,4
1,3
4/õhk/4/õhk/4S3
1,3
4K/õhk/4/õhk/4K
1,2
4SN/õhk/4/õhk/4SN
1,0
4/argoon/4/argoon/4
2,2
1,9
1,8
2,1
2,0
1,9
4/argoon/4/argoon/4K
1,2
4/argoon/4/argoon/4SN
1,6
1,2
1,0
1,3
1,1
1,1
4K/argoon/4/argoon/4K
1,0
4SN/argoon/4/argoon/4SN
0,7
12
6
Akna arvutuslik soojajuhtivus
Akna soojajuhtivus arvutatakse klaaspaketi ja
raami soojajuhtivuse kaalutud keskmisena.
13

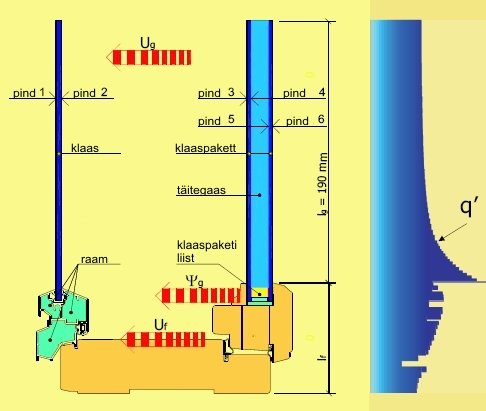

Akna arvutuslik soojajuhtivus

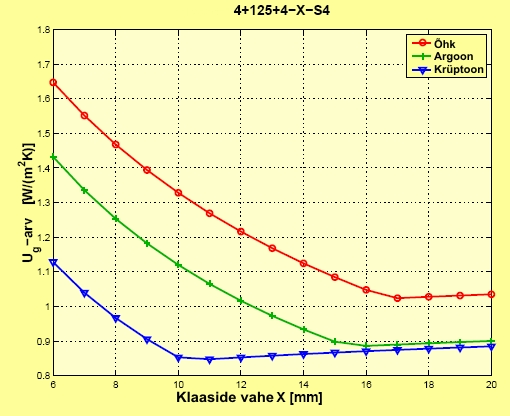

Akna soojajuhtivuse sõltuvus klaaspaketi
täitegaasist
14
7
Akna arvutuslik soojajuhtivus
Akna soojajuhtivus sõltuvalt raami- ja klaasiosa
soojajuhtivustest
Aknaraami soojusjuhtivus U, W/(m2·K)
Puit
Plastik
Metall , mitteläbiv prof  Met,läbiv
Klaasi osa
U, W/(m
1,4 1,8 2,2
2,6
3,0
3,4 3,8
2·K)
7,0
1 x klaas
5,7
4,5 4,7 4,8
4,9
5,0
5,1 5,2
6,1
2,9
2,6 2,7 2,8
3,0
3,1
3,2 3,3
4,2
2 x klaas
2,1
2,0 2,2 2,3
2,5
2,6
2,7 2,8
3.6
3 x klaas
1,5
1,6 1,8 1,9
2,0
2,2
2,3 2,4
3,2
1,3
1,5 1,6 1,7
1,9
2,0
2,1 2,2
3,1
1,1
1,4 1,5 1,6
1,8
1,9
2,0 2,1
3,015
Aknad
„Raami materjal
„vitraaž: kivi, tina
„puit, puit- alumiinium
„teras
„alumiinium
„ plastmass
„Avatavus
„mitteavatav
„avatav: pöörd, kald, kald-pöörd,
kesktelje ümber pöörduv
„käelisus
16
8
Puitaken
„ Puit (täispuit, liimpuit) on hea raami materjal:
„kerge,
„väike soojusjuhtivus,
„kerge töödeldavus,
„vastupidavus (peab olema kaitstud)
„Üheraamiline,
„Kaheraamiline,
„Üheraamiline,
sisse avanev
sisse avanev
välja avanev
17
Puitaken
„ Sissepoole-väljapoole avanevate lihtraamidega
aken
„ Täiendava raamiga sisse-väljapoole avanevate
lihtraamidega aken
„ Sisse avanev üheraamiline puitaken
„ Sisse avanev kaheraamiline puit-alumiiniumaken
ja puit-alumiiniumaken
18
9
Alumiiniumaken
„ Sisemine raam
„ Välimine raam
„ Külmakatkestuse profiil
„ Kinnitusliist
„ Klaaspakett
„  Tihendid
19

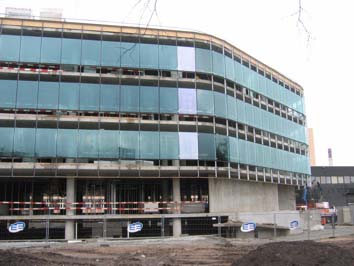

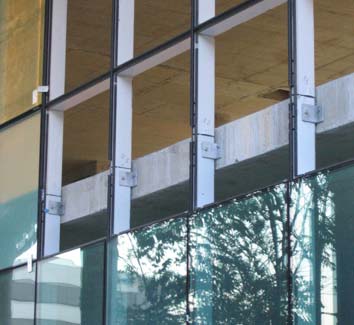

Alumiiniumfassaad
„ Sisemine raam
„ Külmakatkestuse profiil
„ Klaaspakett
„ Tihendid, kinnitusliist
„ Välimine raam
20
10
Rõdud

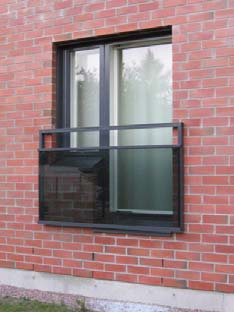

„  Rõdu klaasimine                     Prantsuse rõdu
21
Aken ventilatsioonisüsteemi osana

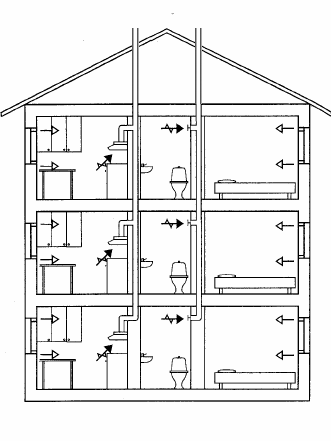

„ Vanade majade lekkivad aknad on osa
ventilatsioonisüsteemist: välisõhk sisenes
aknapragudest ja väljus köögis,
vannitoas, wc-s olevatest lõõridest.
„ Akende vahetamisel tuleb silmas pidada,
et kui akendesse ei nähta ette
õhutusavasid, siis muudetakse oluliselt
ventilatsiooni toimimist.
„ Värskeõhuklapid akendes peavad
kuuluma akna standardvarustusse.
Akent ei saa alati jätta tuulutus asendisse.
22
11
Uksed
„ Uks koosneb
„ukselengist
„uksetiivast e. ukselehest
„ Jagunevad
„siseuksed ( helipidavus ,
niiskuskindlus, viimistlus , tulepüsivus )
ja välisuksed (turvalisus,
soojapidavus, viimistlus)
„sileuksed, profiiluksed e.
tahveluksed, manteluks ,
voldikuks, pendeluks.
„lävepakuga, lävepakuta
23
Ukse käelisus
„ Käelisus:                                  vasaku-
parema-
.
käeline       käeline
„ Standardmõõdud
„Ava laius:
710, 810, 910, 1010mm…
„Lengi laius:
690, 790, 890, 990mm…
„Kõrgus:
ava: 2100mm, leng 2090mm
24
12
Uks ventilatsioonisüsteemi osa
„ Ruumide õhuvoolud on
tubadest köögi, wc,
vannitoa suunas

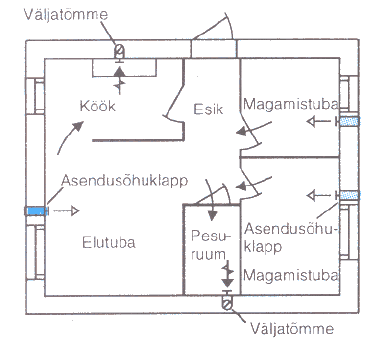

„ Õhu liikumiseks on
vajalikud uksealused
pilud või värskeõhurestid
25
Evakuatsiooni tagamine
„ Kõik evakuatsiooniks vajalikud uksed peavad
üldjuhul avanema väljumise suunas. Kui ruumist
evakueeruvaid inimesi on alla 50, võivad uksed
avaneda sissepoole.
„ Evakuatsiooniteel olevat lükandust ja keerdust ei
tohi paigaldada ilma käiguukseta.
„ Väljapääsude ja nendeni viivate ruumide uksi
peab saama seestpoolt võtmeta avada
(majutusruumides ja hooldusasutustes alati);
26
13
Tuletõkkeuks
„ Uks, mis vastab teatud tulepüsivusnõuetele ja on
isesulguv ning riivistuv:
„tulepüsivusaeg peab olema pool tuletõkkepiirde
nõutavast tulepüsivusajast.
„tulemüüris peab tulepüsivus olema tulemüüriga samast
tulepüsivusklassist ja mittepõlevast materjalist.
„ Tuletõkkeuks kinnitatakse tihedalt ja tugevalt
ümbritsevate tarinditega.
„ Ukse lengi ja ümbritseva ehitisosa vahelise prao
tihendamiseks kasutatakse mittepõlevaid
ehitusmaterjale (mitte tavalist polüuretaanvahtu).
27
Tuletõkkeuks
„ Tuletõkkeukse tüübitunnustus:
„ Karkassukse isolatsioon:
„ Vana täispuidust ukse tulepüsivusaega saab
hinnata suhteliselt täpselt: ukselehe paksus selle
õhemas kohas millimeetrites on sama kui ukse
tulepüsivusaeg minutites (>40 min).
28
14
Klaasukse & ukseklaasi ohutuskuja
„ Üldjuhul laseb klaas soojuskiirgust läbi
(uks E- klassist ).
„ Kui uks viib otse trepikotta, siis ukse ohutuskuja
liikumisteest, süttivatest materjalidest ja tarinditest
ning teisaldatavatest esemetest on 1,5 m. Kui uks
viib trepikotta sisekoridorist, siis ohutuskuja pole
vaja.
„ Soojuskiirgust mitteläbilaskva tuletõkkeklaasiga
tarindi kasutamise korral ohutuskuja ei nõuta
(uks EI-klassist).
29
