Arvutivõrkude arhitektuur (0)

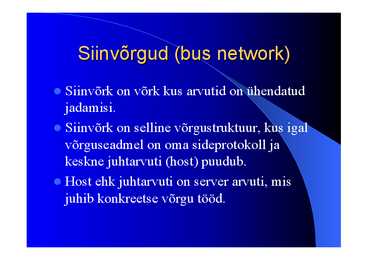

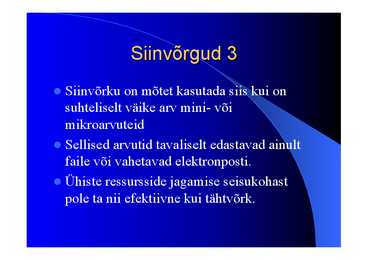

Arvutivõrgu topoloogiad Arvutivõrgud z Tavaliselt ehitatakse arvutivõrk jälgides mingit kindlat topoloogiat. z Võrgu topoloogia on võrgukomponentide omavahelise ühendamise füüsiline ja loogiline viis. z Peamised variandid on täht-, siin-, ring- ja puuvõrk. Siinvõrgud (bus network ) z Siinvõrk on võrk kus arvutid on ühendatud jadamisi. z Siinvõrk on selline võrgustruktuur, kus igal võrguseadmel on oma sideprotokoll ja keskne juhtarvuti (host) puudub. z Host ehk juhtarvuti on server arvuti, mis juhib konkreetse võrgu tööd. Siinvõrgud 2 z Kõik teelesaadetud sõnumid rändavad mööda ühissiini. z Iga võrguseade kontrollib kas see info on temale. z Info mis on mõeldud sellele arvutile võetakse vastu, kuid vale info jäätakse puutumata ja see liigub edasi teise arvuti juurde. Siinvõrgud 3 z Siinvõrku on mõtet kasutada siis kui on suhteliselt väike arv mini- või mikroarvuteid z Sellised arvutid tavaliselt edastavad ainult faile või vahetavad elektronposti. z Ühiste ressursside jagamise seisukohast pole ta nii efektiivne kui tähtvõrk. Siinvõrgud 4 z Siinvõrgus puudub tavaliselt otseühendus saatja ja saaja vahel. z Siinvõrgu eeliseks on odavus ja lihtsus. z Kõik arvutid asetsevad ühel siinil. Siinvõrgud 5 z Ühe arvuti mittetöötamine rikub kogu võrgu töö. z Tuleb kasutada terminaatoreid z Arvuteid ei saa kergelt lisada. z Iga lisamine segab kogu võrgu tööd. Lubamarkeriga siinvõrk ( Token ­bus) z Lubamarkeriga siinvõrk on võrk, kus võrgus liigub ringi luba. z Loahaldusprotokoll tagab selle, et kõik arvutid saavad enam vähem võrdsetel alustel suhelda. z Juhtarvuti puudub, kuid on üks arvuti, mis väljastab loa. Lubamarkeriga siinvõrk 2 z Kui luba läheb kaduma või aegub, siis see arvuti väljastab uue loa. z Sellises võrgus saavad kõik arvutid edastada andmeid ühepikkuste ajaühikute kaupa. Siinvõrgu eelised ja miinused z Siinvõrgus uus arvuteid lihtne lisada. z Vajab tunduvalt vähem kaablit kui tähtvõrk ja muud lahendused. z Peakaabli purunemine rikub kogu võrgu töö. z Vajalikud terminaatorid kahel pool otsas. Siinvõrgu eelised ja miinused 2 z Võrgus tekkinud probleemist raske aru saada, sest töötamast lakkab ju kogu võrk. z Võrgu vigast kohta raske leida. z Ei sobi üksiku eraldiseisva võrguna. Võrgu töö käib läbi ühe siini. Siinvõrgu ehitus z Siinvõrgu loomiseks kasutatakse tavaliselt koaksiaalkaablit. z Ethernet ja LocalTalk võrgud kasutavad siinvõrgu topoloogiat. z Ühel segmendil olevate arvutite hulk sõltub kaabli tüübist. Puuvõrk z Puuvõrk on siinvõrgu üheks keerukamaks vormiks. z Sellise võrgu aluseks on ühissiin. z Ühise siini külge on lisatud puuokste kujuliselt lisaahelad. z Lisaahelas on ainult üks tee kahe jaama vahel. Puuvõrk 2 z Puuvõrgu kujuliselt on ehitatud tavaliselt ühisantenniga televisioonivõrk. z Puuvõrgu ühe lisaahela väljalangemine ei riku veel kogu võrgu tööd. z Peamise jaoturi mittetöötamine aga lõpetab kogu võrgu eksisteerimise. Puuvõrk 3 z Puuvõrgus kasutatakse mingeid jaoturseadmeid. z Jaoturid on tavaliselt hubid. z Arvuteid saab vabalt lisada ja eemaldada võrgust. Puuvõrgu plussid ja miinused z Individuaalsete segmentide vahel toimub point-to-point ühendust. z Sellist ehitust toetavad paljud riist ja tarkvaratootjad. z Iga segmendi pikkuse limiit on tingitud kaabli tüübist mida kasutatakse. z Võrgu alghäälestus on raske. Ringvõrk z Ringvõrgus on iga seade seotud kahe teise seadmega . z Kokku moodustub nendest seadmetest ring. z Puudub keskne failiserver või juhtarvuti, mis koordineeriks võrgu tööd. z Sõnumi saatmiseks saadetakse sõnum ringlusse. Ringvõrk 2 z Sõnum liigub võrgus seni kui leiab sihtkoha. z Andmed liiguvad ringis ühte pidi ja nii võib naabrini andmete saatmine võtta palju aega. z Seda kasutatakse personaalarvutite puhul, kuid vahel ka suurarvutite puhul. Ringvõrk 2 z Sõnum liigub võrgus seni kui leiab sihtkoha. z Andmed liiguvad ringis ühte pidi ja nii võib naabrini andmete saatmine võtta palju aega. z Seda kasutatakse personaalarvutite puhul, kuid vahel ka suurarvutite puhul. Ringvõrk 4 z Praktikas kasutatakse ringtopoloogiat kahe rööbitise ja vastas-suunalise ringi näol z Ühe ringi katkedes pannakse toimima teistpidi jooksev ring. z Üks on primaarring ja teine sekundaarne . z Primaarringi funktsioonid on võimalik täielikult üle võtta sekundaarringil. Tähtvõrk z Tähtvõrgus on kõik arvutid ( jaamad ) ühendatud keskse võrgukomponendi jaoturiga (hub). z Kõik sideprotseduurid toimuvad selle keskseadme kaudu. z Juhtimine toimub enamasti pideva küsitluse (pollimise) teel. Tähtvõrk 2 z Igat seadet küsitletakse perioodiliselt võrgus, et kas tal ei ole tekkinud soovi andmeid saata. z Ühe arvuti (või ühenduskaabli) vigastus ei mõjuta kogu võrgu tööd. z Tähtvõrgu baasil võib kergesti üles ehitada ajajaotusega arvutisüsteemi. Tähtvõrk 3 z Lihtne lisada ja eemaldada võrgust arvuteid. z Iga arvuti võib olla erineva häälestusega. z Tähtvõrk on tavapäraseks vahendiks suure hulga PC-de ühendamiseks. Tähtvõrk 4 z Hea võrk suhtlemiseks keskarvutiga, mis hoiab mingit andmebaasi või muid kõigile vajalike andmeid. z Tähtvõrgu ehitamine on küllalt kulukas , sest iga arvutini jookseb keskseadmest eraldi kaabel . Tähtvõrk 5 z Tähtvõrgus kasutab iga arvuti ühte ühendust jaoturseadmes. Jaoturseade peab omama niipalju porte kui on arvuteid, mida tahetakse ühendada. z Keskne juhtimisseade peab olema kvaliteetne, muidu selle rike lõpetab kõigi arvutite töö. Tähtvõrgu plussid ja miinused z Installatsioonlihtne. z Seadmete eemaldamisel ei juhtu võrguga midagi. z Lihtne leida ülesse vigane võrguosa või seade. Ühe võrguosa või seadme vahetus ei sega kogu ülejäänud võrgu tööd. Tähtvõrgu plussid ja miinused 2 z Kõige rohkem kaablit vajav topoloogia. z Kui võrku jagav seade lakkab töötamast, siis kogu võrk ei tööta. z Edastuskiirus on piisavalt suur ja ühe liiniosa koormatus ei sega teiste arvutite suhtlemiskiirust. z Võrgus ir Täht-ringvõrk (Star- Wired Ring) z Ringvõrk omab tähtvõrgu kujulisi laiendusi. z Ühe võrguosa töötamise lakkamine ei lõpeta veel kogu võrgu tööd. z Info liigub aga mööda ringi ja pääseb ainult ühest arvutist teise. Topoloogia kokkuvõte Füüsiline Kaabel Andmeedastuse topoloogia protokoll Siinvõrk Koaksiaal , Ethernet, fiiber , keerdpaar LocalTalk Tähtvõrk fiiber, keerdpaar Ethernet, LocalTalk Täht-ring võrk keerdpaar Token Ring

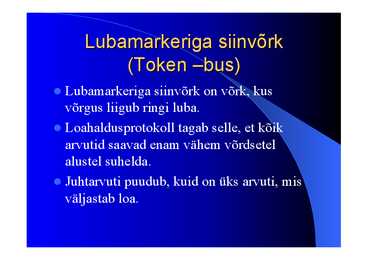

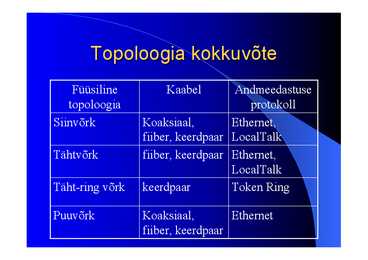

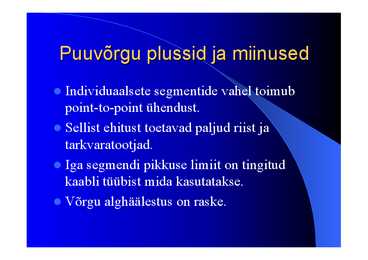

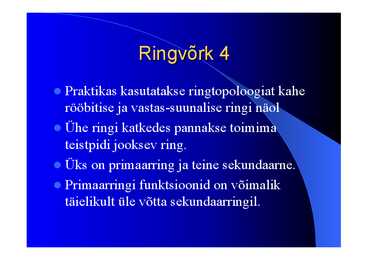

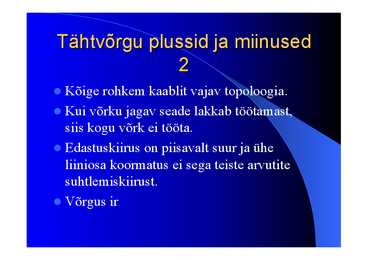

Puuvõrk Koaksiaal, Ethernet fiiber, keerdpaar
