Tugevusõpetus I teine kodutöö. (0)

Antud:
y=295 MPa
[S]=8
w=500 min^-1


1. Koostada võlli väändemomendi epüür
Leian rihmaratastel mõjuvad  momendid . Esmalt arvutan nurkkiiruse ω, siis momendi. Seejärel teen
lõiked ja koostan epüüri.
ω=2π*n/60
ω=2*3,14*500/60=52,3 rad/s
m=P/ω
m4=1*10^3/52,3=-19,1Nm
m3=0,7*10^3/52,3=-13,4Nm
m2=2*10^3/52,3=-38,2Nm
m1=1*10^3/52,3=-19,1Nm
Leian vedaval rattal mõjuva momendi
Σm=0
m1+m2+m3+m4+mv=0
mv=89,8Nm

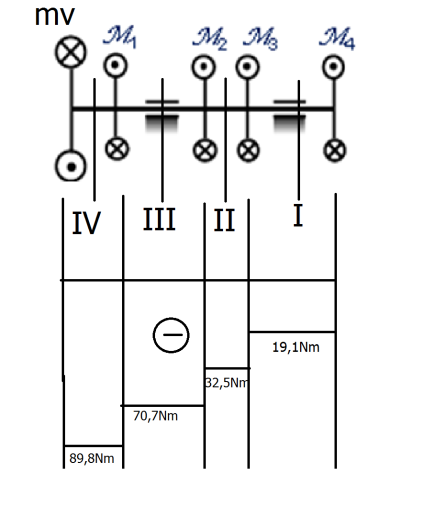

Joonistan epüüri
Leian ristlõigetes mõjuvad momendid.
I=m4=-19,1Nm
II=m4+m3= 19,1+13,4=-32,5Nm
III=m4+m3+m2=19,1+13,4+38,2=-70,7Nm
IV=m4+m3+m2+m1=19,1+13,4+38,2+19,1=-89,8Nm



2. Tuvastan detaili ohtliku ristlõike ja koostan tugevustingimuse väändele.
Ohtlik lõik on IV kuna seal mõjuv kõige suurem väändemoment.
Tmax=89,8Nm
𝑇𝑚𝑎𝑥
𝜋𝐷3
𝜏 𝑚𝑎𝑥 =
 ,  𝑝𝑜𝑙𝑎𝑎𝑟𝑡𝑢𝑔𝑒𝑣𝑢𝑠𝑚𝑜𝑚𝑒𝑛𝑡 𝑊𝑜 =

𝑊𝑜
16
3
Tugevustingimus  on  𝐷 ≥  𝑇𝑚𝑎𝑥 ∗16
𝜋∗𝜏 𝑚𝑎𝑥

3. Arvutan täisvõlli ohutu läbimõõdu, valin tulemuse eelisarvude  reast  R10”
Leian lubatava väändepinge, lähtudes et τ max = 0.6*σ max ja [S]=8
τ max lubatud=0.6*295/8=23MPa
3
89,8∗16
𝐷 =
=0,027m=30mm
3,14∗23∗106

4. Arvutan täisvõlli tegeliku varuteguri väändel ning  kontrollin  võlli tugevust;
𝑇
89,8∗16
τ =  =
  =17 MPa mis on väiksem kui lubatud τ max = 23MPa seega on tugevus piisav.
𝑊0 3,14∗(30∗10−3)3
Tegelik  varutegur  S = 0.6*295/17=10 mis on suurem kui nõutud varutegur *S+=8 seega sobib.
5. Arvutada õõnesvõlli sise- ja välisläbimõõt, võttes sise- ja välisläbimõõdu ligikaudesks suhteks 0,6
(välisläbimõõt
valida eelisarvude reast R10’’, siseläbimõõt ümardada täismillimeetriteks);
𝑑 =0,6  d on siseläbimõõt, D on välisläbimõõt
𝐷
𝑇𝑚𝑎𝑥 ∗16
3
89,8∗16
𝐷 = 3
=0,027m=30mm
𝑑

𝜋∗𝜏 𝑚𝑎𝑥 ∗[1−( )4]
3,14∗23∗106[1−0.64]
𝐷
d=30*0.6=18mm
6. Arvutada õõnesvõlli tegelik varutegur väändel ning kontrollida võlli tugevust;
89,8∗16
τ max =
18
 =19,5MPa mis on väiksem kui lubatud τ max=23 MPa
3,14∗(30∗10−3)3∗[1−( )4]
30
Tegelik varutegur S = 0.6*295/19,5=9 mis on suurem kui nõutud varutegur *S+=8 seega sobib.


7. Analüüsida kahe saadud lahenduse erinevusi ning  eeliseid  ja puudusi
Täisvõlli eeliseks  on lihtsam valmistamine ja sellest tulenev odavus, puuduseks suurem kaal.
Õõnesvõlli eeliseks on kergem kaal, puuduseks raskem valmistamine.
Lahendatud  ülesande seisukohalt on õõnesvõll minu arvates parem sest peale ümardamist R10”
eelisarvudeni, on tegu kergema ja materjali suhtes säästlikuma lahendusega. Samas täisvõlli
varutegur on suurem, nii et teatud  olukordades  võib see parem olla.
