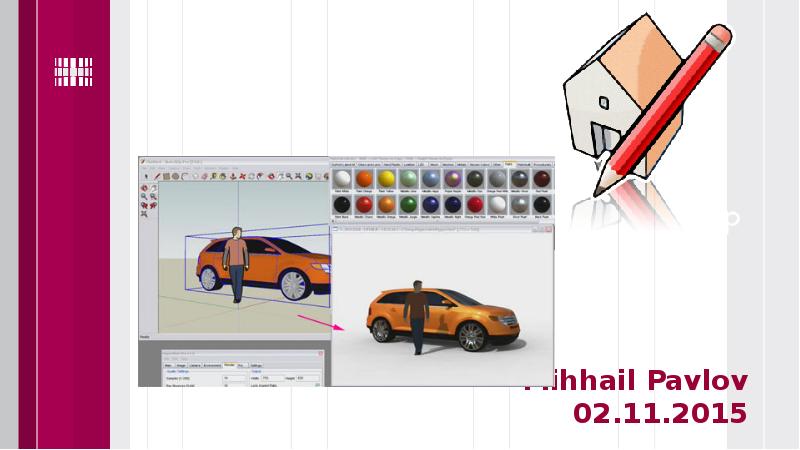

SketchUP presentatsioon (0)

Mihhail Pavlov
02.11.2015

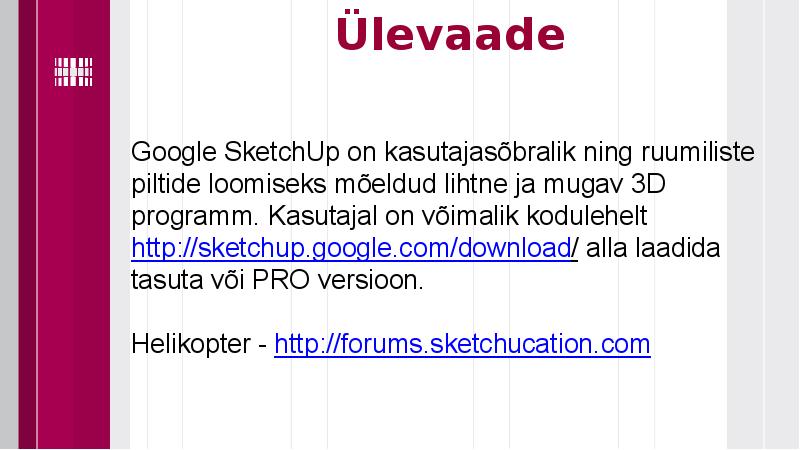

Ülevaade

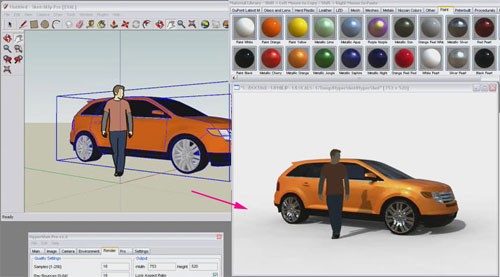

Google  SketchUp  on kasutajasõbralik ning  ruumiliste
piltide loomiseks mõeldud lihtne ja mugav 3D
programm. Kasutajal on võimalik kodulehelt
http://sketchup.google.com/download/ al a laadida
tasuta või PRO  versioon .
Helikopter -  http://forums.sketchucation.co m

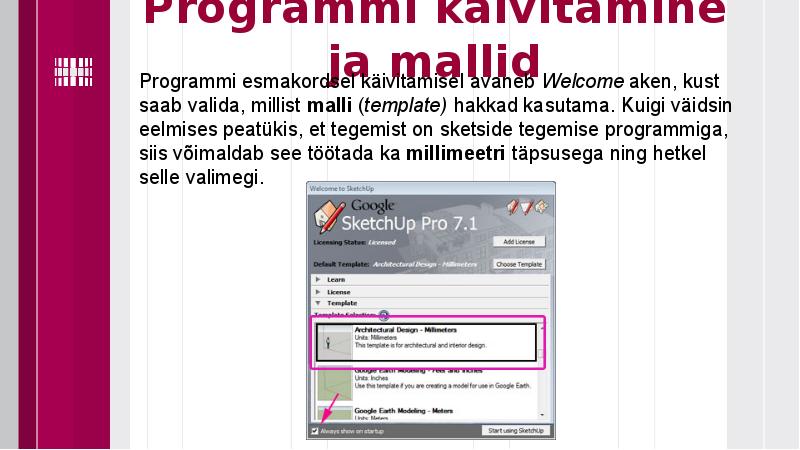

Programmi käivitamine
ja mallid

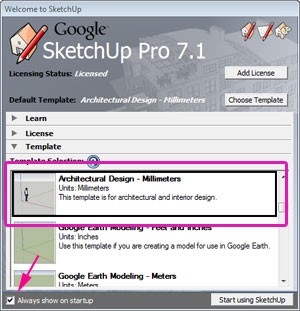

Programmi esmakordsel käivitamisel avaneb  Welcome aken, kust
saab valida, millist malli ( template ) hakkad kasutama. Kuigi väidsin
eelmises peatükis, et tegemist on sketside tegemise programmiga,
siis võimaldab see töötada ka millimeetri täpsusega ning hetkel
selle valimegi.

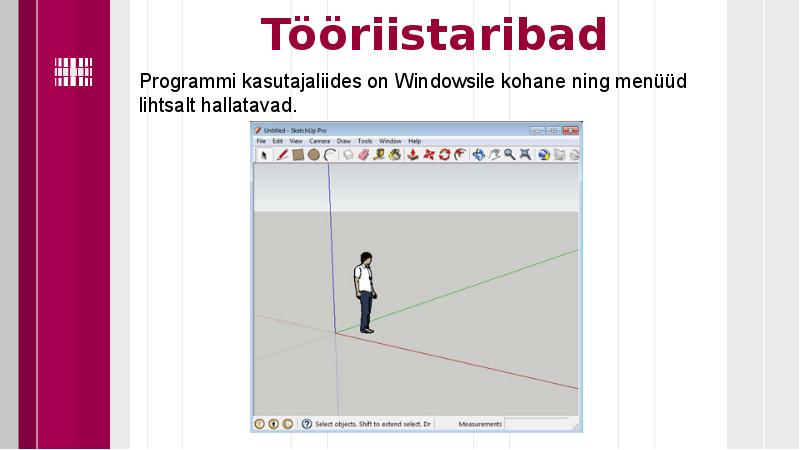

Tööriistaribad
Programmi kasutajaliides on Windowsile kohane ning menüüd
lihtsalt hallatavad.

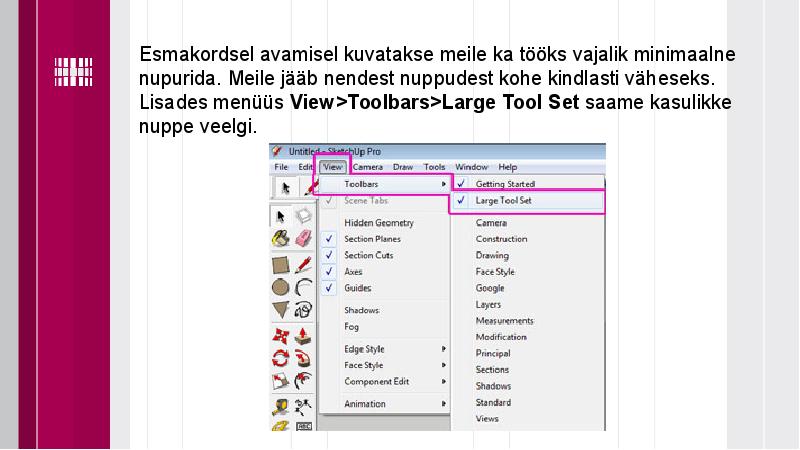

Esmakordsel avamisel kuvatakse meile ka tööks vajalik minimaalne
nupurida. Meile jääb nendest  nuppudest kohe kindlasti väheseks.

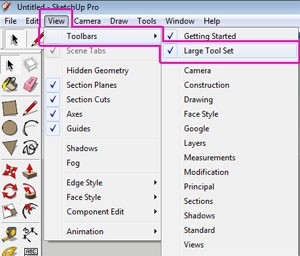

Lisades menüüs View>Toolbars>Large  Tool  Set saame kasulikke
nuppe  veelgi.

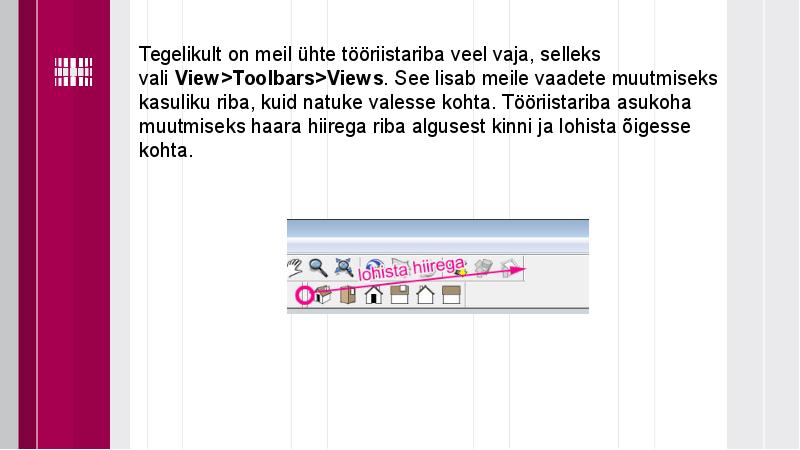

Tegelikult on meil ühte tööriistariba veel vaja, selleks
vali View>Toolbars> Views . See lisab meile vaadete muutmiseks
kasuliku riba, kuid natuke valesse kohta. Tööriistariba asukoha
muutmiseks haara hiirega riba algusest kinni ja lohista õigesse
kohta.

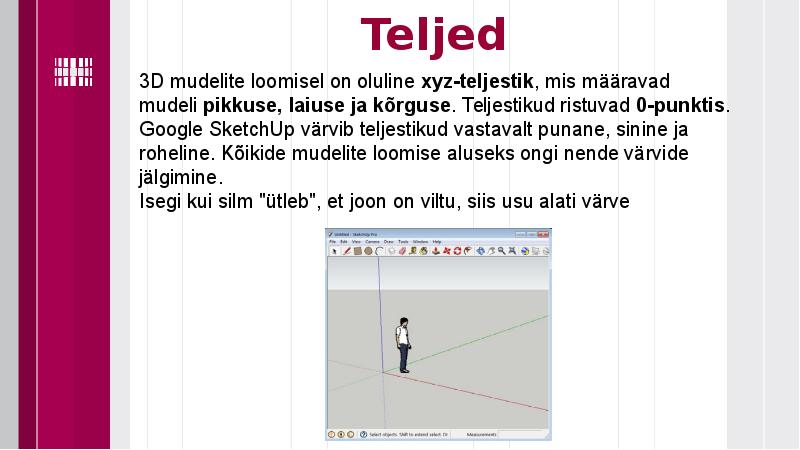

Teljed

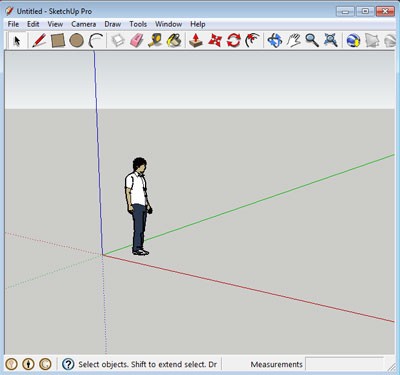

3D mudelite loomisel on oluline xyz- teljestik , mis määravad
mudeli pikkuse, laiuse ja kõrguse. Teljestikud ristuvad 0-punktis.
Google SketchUp värvib teljestikud vastavalt punane, sinine ja
roheline. Kõikide mudelite loomise aluseks ongi nende värvide
jälgimine.
Isegi kui silm "ütleb", et joon on viltu, siis usu alati värve

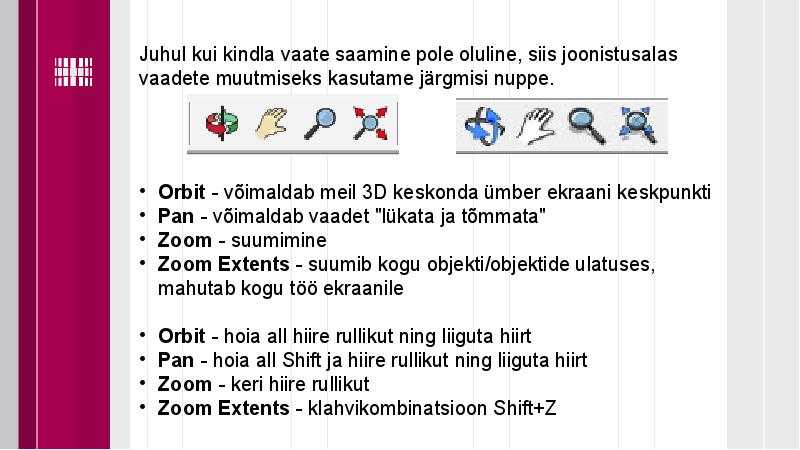

Juhul kui kindla vaate saamine pole oluline, siis joonistusalas
vaadete muutmiseks kasutame järgmisi nuppe.
•  Orbit  - võimaldab meil 3D keskonda ümber ekraani keskpunkti
• Pan - võimaldab vaadet "lükata ja tõmmata"
• Zoom - suumimine
• Zoom Extents - suumib kogu objekti/objektide ulatuses,
mahutab kogu töö ekraanile

• Orbit - hoia all hiire  rullikut ning liiguta   hiirt
• Pan - hoia all Shift ja hiire rullikut ning liiguta hiirt
• Zoom - keri hiire rullikut
• Zoom Extents - klahvikombinatsioon Shift+Z

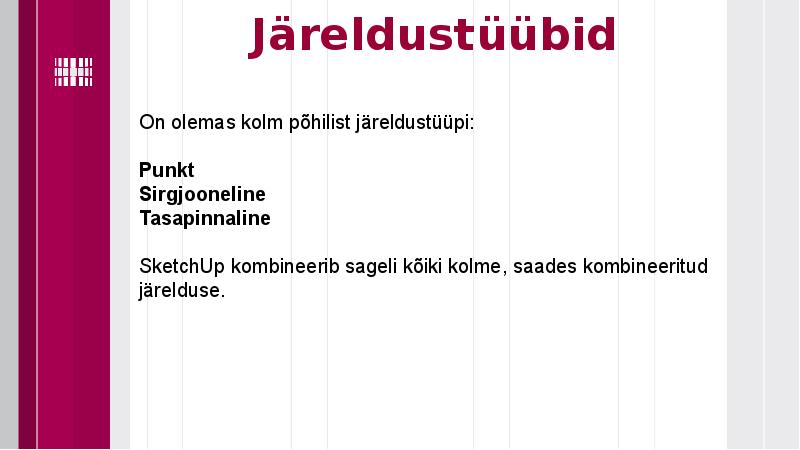

Järeldustüübid
On olemas kolm  põhilist  järeldustüüpi:
Punkt
Sirgjooneline
Tasapinnaline
SketchUp kombineerib sageli kõiki kolme,  saades kombineeritud
järelduse.
Järeldustüübid

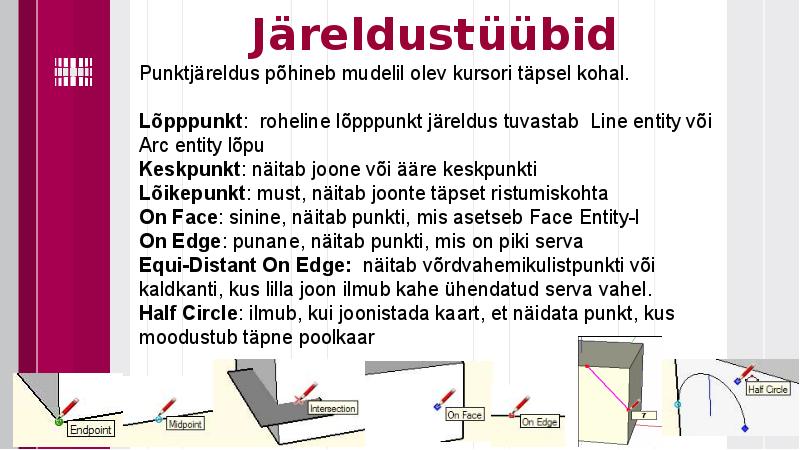

Punktjäreldus põhineb mudelil olev kursori täpsel kohal.
Lõpppunkt :  roheline lõpppunkt järeldus tuvastab  Line entity või
Arc entity lõpu
Keskpunkt: näitab joone või ääre keskpunkti
Lõikepunkt : must, näitab joonte täpset ristumiskohta
On  Face : sinine, näitab punkti, mis asetseb Face Entity-l
On Edge: punane, näitab punkti, mis on piki serva
Equi-Distant On Edge:  näitab võrdvahemikulistpunkti või
kaldkanti, kus lilla joon ilmub kahe ühendatud serva vahel.
Half Circle: ilmub, kui joonistada kaart, et näidata punkt, kus
moodustub täpne poolkaar
Järeldustüübid

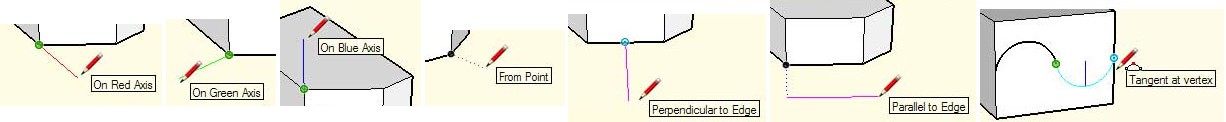

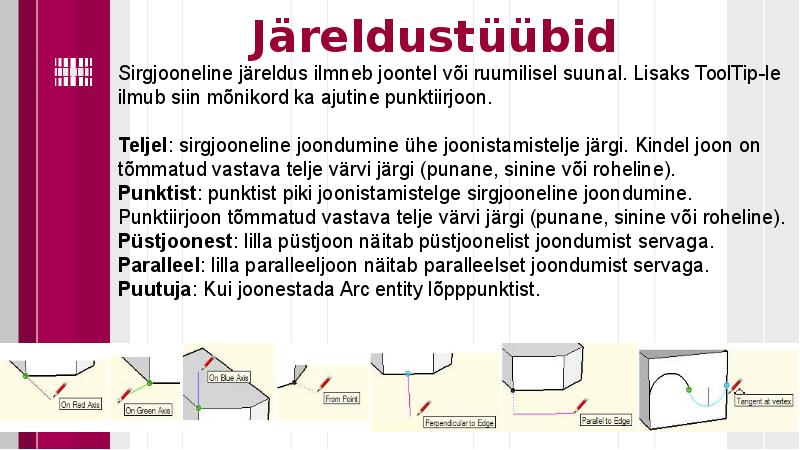

Sirgjooneline järeldus ilmneb joontel või ruumilisel suunal. Lisaks ToolTip-le
ilmub siin mõnikord ka ajutine punktiirjoon.
Teljel : sirgjooneline joondumine ühe joonistamistelje järgi. Kindel joon on
tõmmatud vastava telje värvi järgi (punane, sinine või roheline).
Punktist: punktist piki joonistamistelge sirgjooneline joondumine.
Punktiirjoon tõmmatud vastava telje värvi järgi (punane, sinine või roheline).
Püstjoonest: lilla püstjoon näitab püstjoonelist joondumist servaga.
Paralleel: lilla paralleeljoon näitab  paralleelset  joondumist servaga.
Puutuja: Kui joonestada  Arc entity lõpppunktist.

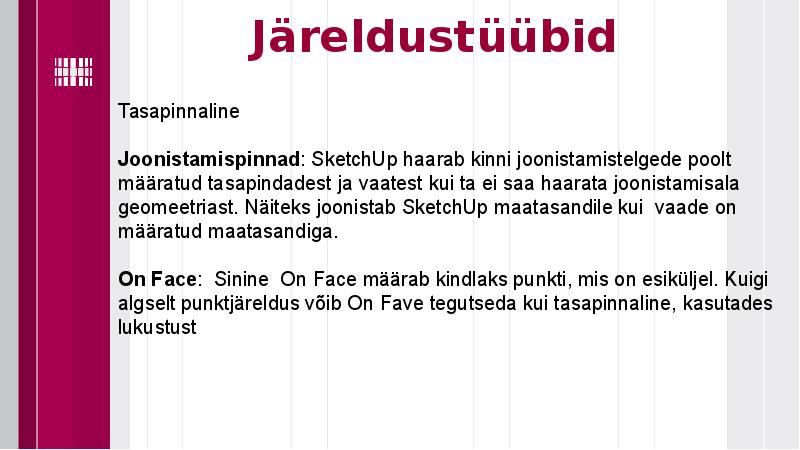

Järeldustüübid
Tasapinnaline
Joonistamispinnad: SketchUp haarab kinni joonistamistelgede poolt
määratud tasapindadest ja vaatest kui ta ei saa haarata joonistamisala
geomeetriast. Näiteks joonistab SketchUp maatasandile kui  vaade on
määratud maatasandiga.
On Face:  Sinine  On Face määrab kindlaks punkti, mis on esiküljel. Kuigi
algselt punktjäreldus võib On Fave tegutseda kui tasapinnaline, kasutades
lukustust

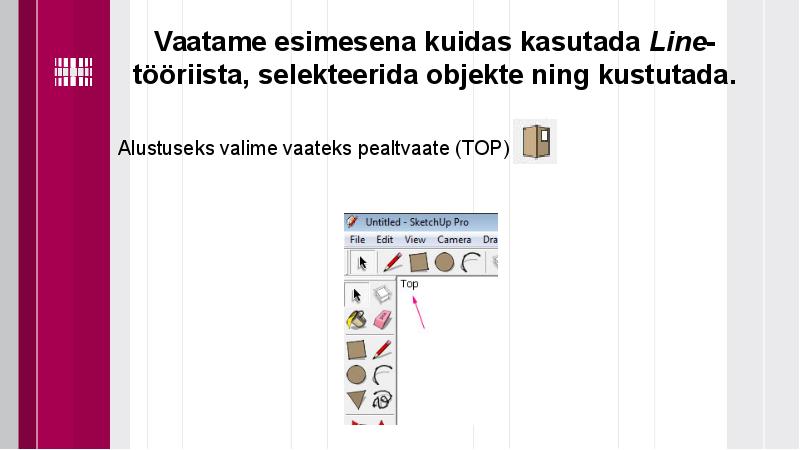

Vaatame esimesena kuidas kasutada Line-
tööriista, selekteerida objekte ning  kustutada .
Alustuseks valime vaateks pealtvaate (TOP)

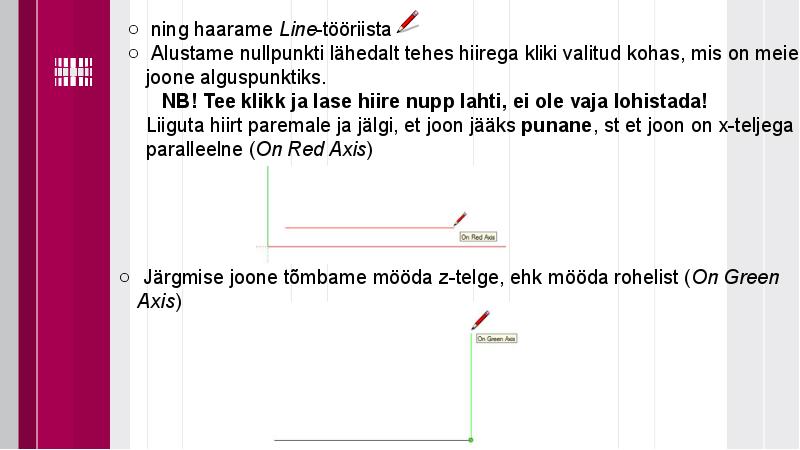

o  ning haarame Line-tööriista
o  Alustame nullpunkti lähedalt tehes hiirega  kliki  valitud kohas, mis on meie
joone alguspunktiks.
   NB! Tee klikk ja lase hiire nupp lahti, ei ole vaja lohistada!
Liiguta hiirt paremale ja jälgi, et joon jääks  punane, st et joon on x-teljega
paralleelne (On Red  Axis )
o  Järgmise joone tõmbame mööda z-telge, ehk mööda rohelist (On  Green
Axis)

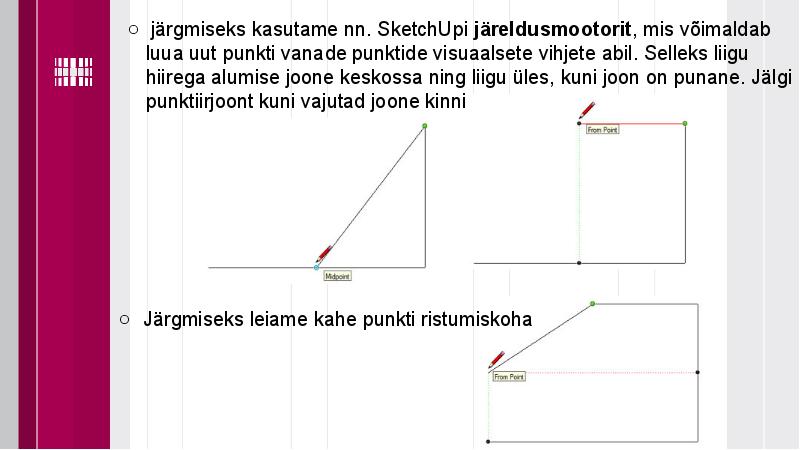

o  järgmiseks kasutame nn. SketchUpi järeldusmootorit, mis võimaldab
luua uut punkti vanade punktide visuaalsete vihjete abil. Selleks liigu
hiirega alumise joone keskossa ning liigu üles, kuni joon on punane. Jälgi
punktiirjoont kuni vajutad joone kinni
o  Järgmiseks leiame kahe punkti ristumiskoha

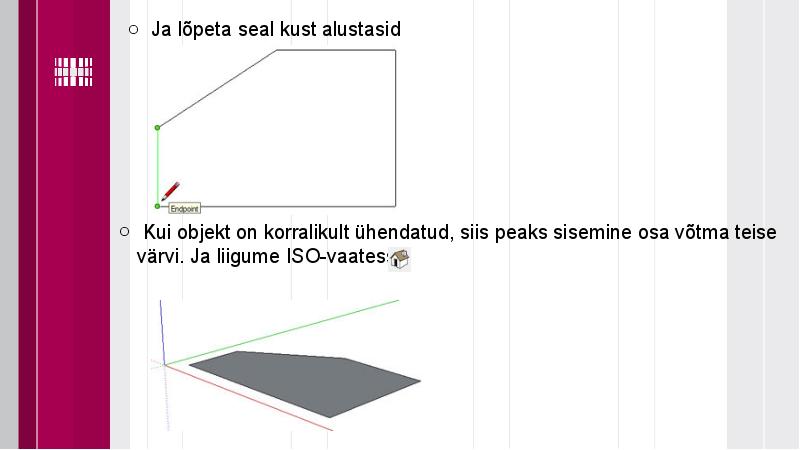

o  Ja lõpeta seal kust alustasid
o  Kui objekt on korralikult ühendatud, siis peaks sisemine osa võtma teise
värvi. Ja liigume ISO-vaatesse

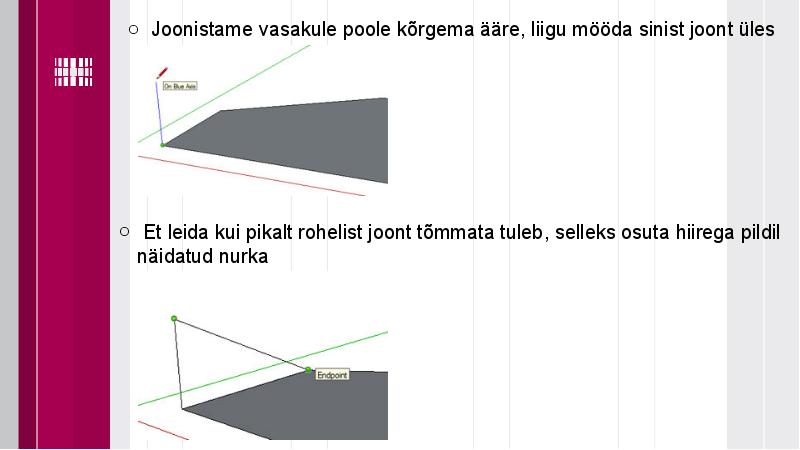

o  Joonistame vasakule poole kõrgema ääre, liigu mööda  sinist joont üles
o  Et leida kui pikalt rohelist joont tõmmata tuleb, selleks osuta hiirega pildil
näidatud nurka

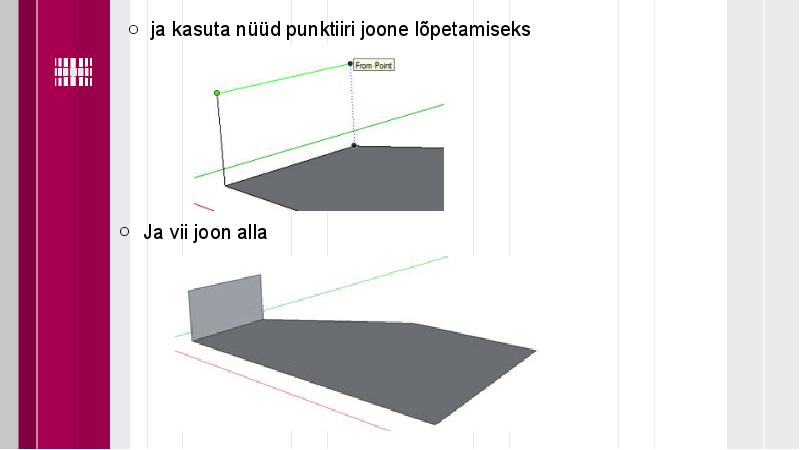

o  ja kasuta nüüd punktiiri joone lõpetamiseks
o  Ja vii joon alla

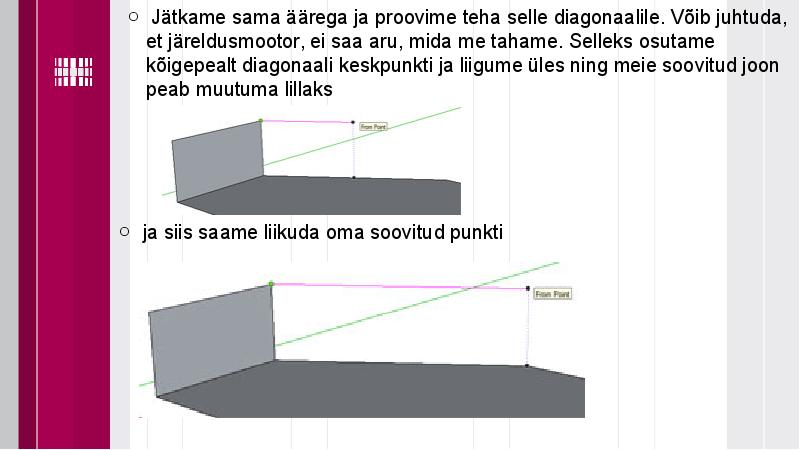

o  Jätkame sama äärega ja proovime teha selle diagonaalile. Võib juhtuda,
et järeldusmootor, ei saa aru, mida me tahame. Selleks osutame
kõigepealt  diagonaali keskpunkti ja liigume üles ning meie soovitud joon
peab muutuma  lillaks
o  ja siis saame  liikuda  oma soovitud punkti

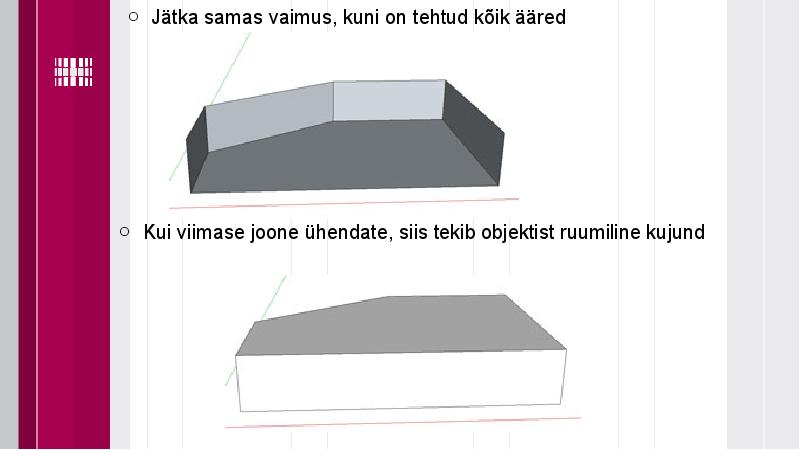

o  Jätka samas  vaimus , kuni on tehtud kõik ääred
o  Kui viimase joone ühendate, siis tekib objektist ruumiline kujund

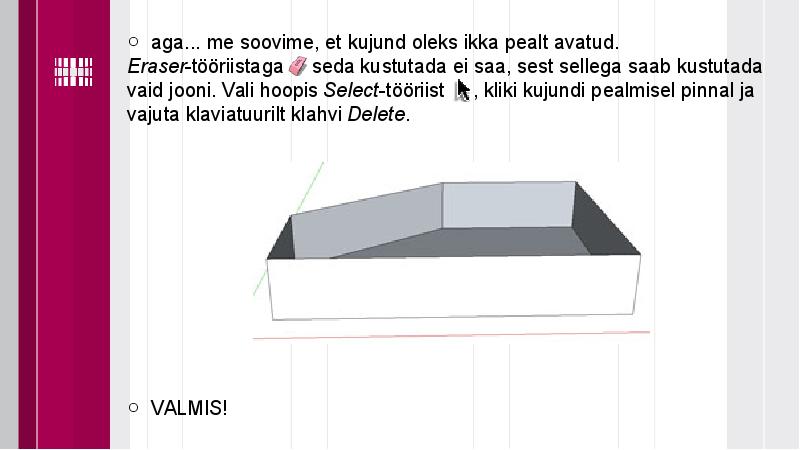

o  aga... me  soovime , et kujund oleks ikka pealt avatud.
Eraser-tööriistaga     seda kustutada ei saa, sest sellega saab kustutada
vaid jooni. Vali hoopis  Select -tööriist     , kliki kujundi pealmisel pinnal ja
vajuta  klaviatuurilt klahvi Delete.
o  VALMIS!
