SKANNER
Skanner on arvuti lisaseade, mis muudab graafilise kujutise signaalijadaks. Selleks
kombitakse kujutist rida-realt valguskiirega (skaneeritakse), registreerides pinna
heleduse või ka värvuse muutused. Kui koopiate puhul loetu kantakse kohe
paberile, siis antud juhul antakse võimalus kujutist redigeerida, seda kärpida või
midagi lisada. Teksti tuvastamisel kasutab skanner optilist tärgituvastust (OCRoptival
character recognition). Skannerit kasutatakse nt. infotöötlusseadmeis,
saadud signaalijada salvestatakse, edastatakse sidekanali kaudu või ka
töödeldakse, nt. kujutuvastuse eesmärgil. Skanner on faksiimileside saateaparaadi
tähtsaim sõlm ja üks personaalarvuti sisendseameid.
Skanner on umbes arvutiploki suurune pealt ülestõstetava kaanega seade. Kaane
all on klaaspind, millele “kujutis allapoole” asetatakse sisestatav dokument. Kaas
suletakse ja skanner valgustab paberilehte ja loeb täpp-täpilt sisse kogu paberil
oleva kujutise ning edastab selle arvutile .
Skaneerimisprotsessi mehaanika sõltub konkreetse mudeli tüübist. Kõik skannerid
kastuavad valgusallikat ja vahendeid sensori liigutamiseks algdokumendi kohal
(või vastupidi) ning sisaldavad elektroonikalülitust, mis muundab hõlvatud info
digitaalkujule.
Skannerite liigid
Ka veebikaamera ja videokaamera on spetsiaalne skaneermisseade, mis muundab
kujutisest saadud info digitaalkujule. Siiski kasutatakse videosüsteemides paljude
sensorite massiivi, kus igaüks loeb sisse infot ainult üheainsa punkti kohta.
Tavalistes skannerites toimub informatsiooni sisselugemine rida- ja punktihaaval
suhteliselt lihtsa sensorpea abil.
Liigitada võiks skannereid järgmiselt:
Kassaskanner
Tasaskanner
 Projektsiooniskanner
Slaidiskanner
Käsiskanner
Trummelskanner
Lehesööturiga skanner
Kassaskanner
Skaneeritav objekt libistatakse üle lugemisseadme -kassaskanneri või lähendatakse käsiskanner loetavale objektile (markeeringule või kodeeringule), näiteks lugemispüstol.
Tasaskanner (flatbed) e. Lauaskanner
Sobib teksti ja piltide sisestamiseks, originaal pannakse skannerisse käsitsi ja seetõttu ei ole kiirus kuigi suur. Nendes asetatakse originaal näotsi vastu alusklaasi nagu tavalistes paljundusmasinates.
Valgus peegeldatakse peeglite süsteemi abil algdokumendi igale reale. Skaneerimispea asetseb
väga lähedal alusklaasi alumisele pinnale ja liigub ajami toimel sünkroosselt koos valgusallikaga.
Skaneerimispea sees asuv läätsesüsteem suunab peegeldunud valguse valgustundlikule elemendile, mis muudab valguse intensiivsustaseme elektrivooluks. Mida suurem on peegeldunud valguse hulk, seda suurem on tekkinud pinge.
Projektsiooniskannerid (overhead scanner )
Projektsiooniskannerid meenutavad väliskujult fotosuurendit või erilist mikrofilmi kaamerat. Nendes asetatakse originaaldokument sensorpea alla lauale või padjakesele. Sensorpea ripub umbes 25cm kõrgusel aldokumendi kohal ja mingit sisseehitatud valgusallikat ei kasuta. Sensorpea sees olev pöörlev mehhanism suunab skanneri "elektronsilma" dokumendi igale skaneeritavale reale.
Käsiskannerid
Käsiskanner pole mõeldud kvaliteetse kujutise skaneerimiseks ja on lihtne ning
odav (hind alates 1200 kroonist ) tänu suhteliselt piiratud vaateväljale ja mitmed
komponendid on asendatud käemusklite tööga. Skaneerimise tulemus sõltub
inimese käe liikumise ühtlusest. Sensor ja valgusallikas paiknevad ligikaudu
kümne sentimeetri laiuses käeshoitavas seadmes. Sisselugemiseks tuleb seda
käsitsi libistada üle skaneeritava dokumendi. Arvutisse installeritud lisakaart tõlgib loetud info digitaalkujule, kasutades seejuures skanneri juurde kuuluvat tarkvarapaketti. Samm käsiskannerist edasi on mobiilskanner. See on mootoriga varustatud käsiskanner, kus sisestatud kujundi kvaliteet ei sõltu enam käe liikumisest. Värvilise mobiilskanneri komplekti saab umbes 6000 krooni eest.
Trummelskannerid
Kasutatakse peamiselt suurt lahutusvõimet ja värvikujutiste töötlemist nõudvas
graafilises trükitööstuses. Nendes seadmetes keeratakse originaaldokument trumli
ümber ja teda pööratakse suure kiirusega.Tavaliselt kasutatakse skaneerimiseks
laserkiirt, et oleks võimalik eksponeerida eriti väikesemõõdulisi piltkujutise
elemente.
Lehesööturiga seadmed (sheetfed scanner)
Mõned skaneerimisseadmed on varustatud lehesööturiga. Algdokument veetakse sellest
läbi, kusjuures sensorseade kompab seda rida - realt. Ainsaks liikuvaks osaks on rullikmehhanism.(nt. Faksiaparaat )
Skanneri valiku kriteeriumid
Värvide eraldamine skanneris – RGB ehk red-freen-blue on värvimudel,
kus kõik vajalikud värvid esitatakse summana kolmest eri värvi
valgusest, mis annavad kokku valge. Kõik laiatarbe skannerid on
tänapäeval RGB skannerid. Tähtsaim on skanneri värvieraldusvõime.
Värvieraldusvõimet mõõdetakse bittides. Objekti skaneerimisel jaotab
skanner selle punktideks. Iga punkti ehk pikseli kohta salvestab skanner
mingi koguse informatsiooni. Seda kogust nimetatakse bit depth.
TWAIN ( Technology Without An Interesting Name) on
tarkvarastandard, mida toetavad programmid saavad skanneriga kaasa
tulnud skaneerimisprogrammilt pilte tellida ja otse dokumenti
paigutada. Seda toetavad pea kõik kujundus-, kirjeldus- jms. programmid.
 Resolutsioon . Mõõdetakse DPI-des. Resolutsioon ehk lugemistihedus
näitab mitu punkti suudab skanner tolli kohta füüsiliselt välja lugeda
(toll=2,54cm). Levinud väärtused jäävad 300 ja 2400 vahele.
Värvidünaamika ehk dynamic range. See on sarnane bit depth’iga, kuna
selle abil mõõdetakse skanneri võimekust värve edasi anda.
Skaneerimise kiirus
Lisatud tarkvara . Skanneriga peavad kaasas olema draiverid , mis
võimaldavad arvutil ja skanneril “suhelda” ning kasutada uuemate
skannerite puhul standardit nimega TWAIN, värvi
kalibeerimisprogrammid (sellega saab monitori värve paika sättida),
OCR tarkvara (võimaldab teksti skaneerimist).
Automaatne teksti tuvastamine ja pilditöötlus (OCR)
Skanner muundab algdokumendil analoogkujul oleva info punkthaaval
digitaalseteks impulssideks, mida arvuti on suuteline töötlema. Seega on
analoogandmeteks algdokumendi kõik pildipunktid, millel teoreetiliselt võib olla
lõpmata suur arv värvi- ja ka halltoonastmeid ning punktisuurusi. Skanneri optika
ja elektroonika suudab nendest punktidest ainult piiratud arvu muundada
digitaalkujule. Need on teatavatele kindlatele punktisuurustele, värvuste-,
halltoon- ja heledusväärtustele defineeritud väärtused. Pärast tuvastus - ja
tõlgendamisprotsessi OCR- programmi abil on teksti võimalik kasutada
tekstiblokina või dokumendina ja seda saab suvalisel viisil edasi töödelda

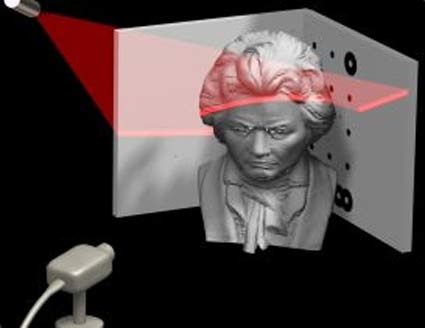

3D-skanner
Cambridge 'i ülikooli tarkvaralaborites on valminud programm, mis teeb suvalisest veebikaamerast kolmemõõtmeliste kujutiste skänneri.  ProFORMA  (ingl Probabilistic Feature-based On-line Rapid Model Acquisition) nimelise programmi kasutajal tuleb objekti kaamerasilma ees aeglaselt keerutada ja võrguprogramm loob kogutud info baasil 3D-mudeli. Mõne kuu jooksul lubab Cambridge'i ülikooli doktorant ja tarkvara arendaja Qui Pan esitleda programmi demoversiooni.
15.05.10
