Iseseisev ülesanne: MKM nõuetega tutvumine

Geodeetiliste tööde aruanne koosneb järgmistest osadest:
1) tellija lähteülesanne, kui töö kohta on kohaldatud erinõudeid;
2) seletuskiri ;
3) objekti asukoha skeem koos mõõdistusala äranäitamisega;
4) geodeetilise mõõdistamisvõrgu skeem (võimalusel ühildatakse objekti asukoha skeemiga);
5) mõõdistamisvõrgu arvutuste materjalid;
6) tehnovõrkude ja -rajatiste valdajate loetelu koos valdajate kooskõlastuste ja märkustega;
7) kaevude ja muude rajatiste tehniliste andmete tabelid ;
8) tehnovõrkude ja -rajatiste skeem (vajalik juhul, kui torude numeratsiooni kujutamine maa-ala plaanil halvendab plaani loetavust);
9) maa-ala plaan;
10) muud lisad vastavalt tellija lähteülesandele.

Geodeetilise uurimistöö tegija esitab töö tellijale kokkulepitud mahus ja kujul nii paberkandjal kui digitaalselt.

Geodeetilise uurimistöö tegija peab esitama digitaalse maa-ala plaani kohalikule omavalitsusele 10 päeva jooksul tööde lõpetamise päevast arvates.

«0»/« Continuous » joonestiil peab olema paigutatud kihtidele « VORMISTUS » või «ABIJOONIS».

Lõplikult valminud digitaalsest joonisest eemaldatakse kõik kasutamata ja ajutised kihid .

Kõik mõõtkavatud leppemärgid orienteeritakse põhjasuunas. Erandkorras võib leppemärki pöörata, et see ei varjaks teisi objekte.

Digitaalsed joonised koostatakse meetermõõdustikus. Digitaalne joonis esitatakse tasapinnalisena, s.o kahemõõtmelisena (kõik objektid peavad paiknema null kõrgusel), kasutades riiklikult kehtestatud koordinaat - ja kõrgussüsteemi.

Digitaalsel joonisel konstrueeritavad objektid peavad olema kinnitatud nende mõõdistamisel saadud punktidesse. Kasutatavad joonelemendid peavad olema sidusad.

Pindobjekte kirjeldavate leppemärkide, leppelühendite ja kirjete kinnituspunktid peavad jääma vastava pindobjekti kontuuride sisse. Tekstide kinnituspunktid peavad olema valitud nii, et teksti kõrguse muutmisega kaasnev nihe ei halvendaks plaani loetavust.

Digitaalsel joonisel kasutatakse järgnevaid teksti kõrguseid M 1:1000 korral:
1) hoonete leppelühendid (H) koos korruste arvu tähisega, teede ja tänavate nimetused koos alast väljuvate teede sihtkohtade nimetustega, haldusüksuste nimetused, katastriüksuste tunnused ja nimetused hajaasustusalas – 2,4;
2) majanumbrid ja hoonete otstarvet iseloomustavad tekstid, kaevude numbrid , katastriüksuste tunnused ja nimetused tiheasustusalas – 1,8;
3) maa-aluste tehnovõrkude torude numbrid – 1,0;
4) plaanil esitamiseks valitud kõrgusarvud, kõlvikute ja katendite tähised, kõik ülejäänud tekstid – 1,4.

Teksti kõrgused vähenevad mõõtkavade vähenemisel.

Digitaalsel maa-ala plaanil võib kasutada kõiki värvitoone, välja arvatud mustale või valgele värvitoonile lähedasi värvitoone, mis arvutikuvaril või väljatrükil võivad jääda märkamatuks.

Maa-ala plaani mõõtkava valik sõltub projekteerimise lähteülesandest või projekteerimisnormidest ning teostusmõõdistamisel ehitise (eelkõige tehnovõrkude) valdaja ja kohaliku omavalitsuse nõuetest. Üldjuhul kasutatakse mõõtkavasid M1:500, M 1:1000, M 1:2000.

Plaanile kantakse maakatastris registreeritud katastriüksuste piirid. Tiheasustusalal lisatakse katastriüksuste aadressid (viimase puudumisel nimed), hajaasustusalal katastriüksuste tunnused ja nimetused. Erinõudel mõõdistatakse ja kantakse plaanile kõik leitud piirimärgid (kiht «PIIRIMLEITUD») ning piiriprotokolli järgsed katastriüksuste piirid. Plaani kirjanurga kohale lisatakse märkus piiriandmete väljavõtte päritolu ja aja kohta.

Horisontaale ei kanta plaanil:
1) hoonete jm pinda moodustavate rajatiste aladele , sh katendiga teedele;
2) inimtegevuse tagajärjel tekkinud kuhjatiste või tõngermaa aladele juhul, kui nad ei iseloomustaks looduslikku reljeefi adekvaatselt;
3) nõlvadele, mida kujutatakse plaanil nõlva või järsaku leppemärgiga.

Mõõtkavas 1:500 on põhihorisontaalide lõikepindade vaheks 0,5 m. Kohtades, kus põhihorisontaalide lõikevahe ei võimalda mikroreljeefi täpselt edastada, võib M 1:500 plaanidel kasutada poolhorisontaale (0,25 ja 0,75 m).

Maapinnamudel koostatakse, et oleks lihtsam luua reljeefi kujutavaid horisontaale.

Äärekivide puhul mõõdistatakse tasapindade absoluutkõrgused kahel pool äärekivi. Tellija erinõudel mõõdistatakse lisaks äärekivi absoluutkõrgus äärekivi keskelt.

Kõlvikud ja muud pinnaerisused, sh ka pindobjektidest ehitised näidatakse plaanil nende väliskontuure kujutavate murdjoonte abil. Kasutatakse erinevaid joonetüüpe

Hoone väliskontuur on esimese korruse välisseinte väliskontuur või vundamendisokli väliskontuur juhul, kui see ulatub esimese korruse väliskontuurist väljapoole. Juhul kui hoonel on kas esimesest korrusest kõrgemal väliskontuurist väljaulatuvaid osasid või esimese korruse tasapinnas katusega katmata väljaulatuvaid osasid (nt rõdud), ei arvata neid ehitusaluse pinna sisse. Katusega katmata esimese korruse rõdusid või muid väliskontuurist väljaulatuvaid osasid kujutatakse ainult tellija erinõudel.

Ehitusalusest pinnast väljaulatuvad detailideväliskontuurid joonestataksekihile «HOONE»ning kinnitatakse hoone põhikontuuri külge.

Mitmekorruseliste hoonete puhul näidatakse plaanil maapealsete korruste arv. Kontuuri sisse paralleelselt hoone pikema küljega märgitakse enam kui ühekorruseliste hoonete korral korruste arv ja leppelühend «H», mille alla lisatakse selgitav tekst (nt elamu puhul «E»; « hotell », « kirik », «garaaž» jne).

Maa-aluste tehnovõrkude uurimine toimub ainult M 1:500 – M 1:1000 teostatavate uurimistööde korral või M 1:2000 puhul tellija erinõudel.

Maa-alused, sealhulgas veealused, tehnovõrgud kantakse maa-ala plaanile hierarhilises järjekorras välimõõtmiste, kaevude uurimisandmete, teostusmõõdistamise andmete, trassiotsijaga saadud tulemuste, tehnovõrgu valdajalt saadud andmete ja varasemate uurimistööde teostamisel saadud andmete alusel. Viimasest kahest allikast saadud informatsiooni tõepärasust kindlustatakse pistelise kontrolliga.

Tekst «orient» tähendab, et ebakvaliteetsete lähteandmete tõttu ei ole maa-aluse tehnovõrgu asendi nõutav täpsus tagatud.

Maa-aluste torustike väliuuringutega määratakse kindlaks:
1) kaevukaane absoluutkõrgus;
2) maapinna absoluutkõrgus kaevu kõrval;
3) kaevu põhja absoluutkõrgus;
4) kaevu materjal;
5) kaevukaane materjal;
6) kaevu (kambri) mõõtmed;
7) torude arv (sh sidevõrk elektroonilise side võrgu ja elektrikanalisatsioonitorude asetuse skeemid );
8) torude suund (suubumine);
9) torude materjal;
10) torude läbimõõt;
11) torude absoluutkõrgused (kanalisatsiooni-, drenaaži-, sadevete kanalisatsioonitorude põhja kõrgused; vee- ja gaasitorudel kõrgus toru peale; soojatorudel trassi telg ; sidevõrgu kaablikanalisatsioonil ja elektrikanalisatsioonil alumise torurea põhja kõrgus ja ülemise torurea lae kõrgus).

Kaldu olevate kaevuluukide kõrgused mõõdistatakse kaevurandi kõrgeimas punktis.

Maa-aluste torustike skeemid koostatakse juhul, kui plaani tihedus ei võimalda esitada kaevutabelite lugemiseks vajalikku torude numeratsiooni.

Kõik uuritud kaevud nummerdatakse.

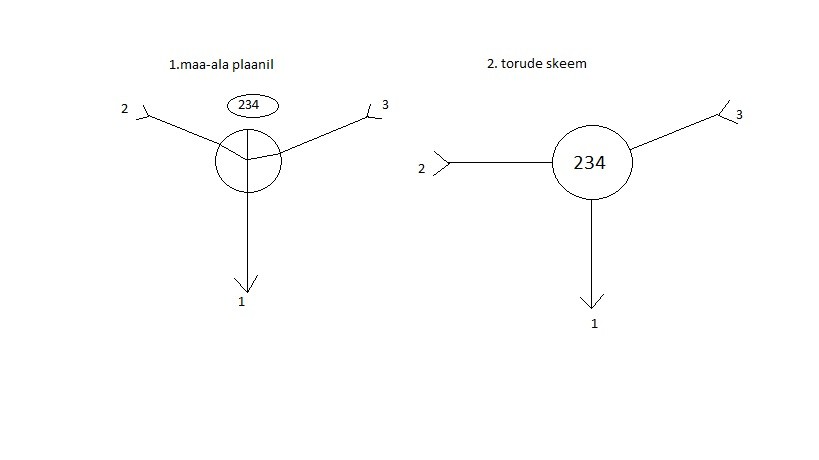

Skemaatiline kaevude numbrite kujutamine:

Truup läbimõõduga 5000mm, materjal plast, väljuva toru kõrgus 3.52 sissetuleva toru kõrgus 3.67 , maapinna kõrgus 5.12

5 kordne ühiselamu

Asfaltkattega tee – A
Munakivi tee – Mk
Soojatrass – T
Õueala – õu
Lillepeenar – lill
Viljapuu – ja marjaaed – vpa
Elamu – E
Alajaam – AJ
Raudteejaam – rdtj
Betoonkivist parkett – bet kivi
