Laboratoorne töö Ohmi seadus ( simulatsioon )
Töö eesmärk: teha kindlaks seos tarbija otstele rakendatud pinge ning tarbijat
läbiva voolutugevuse vahel.
Töövahendid: PHET arvutisimulatsioon “ Virtuaalne vooluringi labor “ https://tinyurl.com/ohmiseadus Töö
käik:

Tutvu virtuaalse vooluringi labori
võimalustega. Mõned vihjed:
a) vooluringi osade ühendamiseks
vea nad näpuga töölauale;
b) osadeeemaldamiseksvooluringist
hoia näppu eemaldataval elemendil,
„lõika“ ta lahti ja siis tõsta tööriista
kasti tagasi.
c) ühenduste katkestamiseks hoia
näppu soovitud kohal ja „lõika“ see
kääridega lahti,
d) kui soovid muuta vooluringi osade omadusi, siis puuduta vastavat elementi näpuga ja „reguleeri“ ekraani alumisse ossa ilmuvast menüüst soovitud omadust (pinget, takistust vms).

Koosta simulatsioonis kasutada olevatest vooluringi elementidest vooluringi mudel, mis koosneb KAHEST HÕÕGLAMBIST, LÜLITIST, PATAREIST ja ÜHENDUSJUHTMETEST, „lohistades“ need „tööriistakastist“ töölauale. Vooluringi koostamisel püüa elemendid asetada võimalikult selliselt , et neid ühendavad juhtmed moodustaksid omavahel täisnurgad. (vt joonist)

Joonesta leppemärke kasutades „koostatud“ vooluringi skeem. (tehtud)

Kliki patareil ning määra ekraani alumises servas asuval pinge „regulaatoril“ patarei pinge vää rtus ( suvaline arv vahemikus 10 ... 100V)
U = __50________________________________V

Sulge lüliti ja veendu, et hõõglambid „süttiksid“ st hakkaks „ kiirgama “ valgust. Lambist väljuvate „ kiirte “ tihedus, „paksus“ ja levimise „kaugus“ iseloomustavad lambi eredust ( kiiratava valguse intensiivsust). Mida tihedamad, heledamad ja kaugemad on need kiired, seda eredamalt lamp põleb. Muuda „mõõdiku“ abiga patarei pinget suuremaks ja väiksemaks. Kirjelda kuidas muutub seejuures hõõglampide poolt kiiratava valguse eredus.
Vastus: Mida suurem on pinge patareis, seda eredamalt põleb ka lamp. Mida väiksem on pinge seda vähem eredamalt lamp põleb.

Lisa oma skeemile (teise värviga) pinge ja voolutugevuse mõõtmiseks vajalikud mõõteriistad – voltmeeter (ühendatakse rööbiti) ja KAKS ampermeetrit(ühendatakse jadamisi). (tehtud)

„Ühenda“ voltmeeter lambi klemmidega (rööpü hendus ) ning aseta üks ampermeeter rööbiti ühendatud lambiga ning teine ampermeeter hargnemata juhtmega (vt. joonist). (tehtud)
Jälgi mõõteriistade polaarsust (kui skaalale tuleb negatiivne pinge, siis vaheta klemmid omavahel ära).
Loe voltmeetrilt pinge vää rtus : U __50__________________V
ja ampermeetrilt voolutugevuse väärtus: I1 = _10________________A ja
I2 = ____5______________A

Korralda mõõtmiste seeria muutes erinevates katsetes vooluallika pinget
( uuritavate pingete vää rtuseks võiksid olla soovitavalt täisarvulised ja kasvavad nt 2, 4, 8 ... jne või 1, 3, 9 ... jne NB! KASUTA ENDA VALITUD VÄÄRTUSI, mitte neid mis siin kirjas on).
(tehtud)

Loe voltmeetri skaalalt pinge väärtus, ampermeetri skaalalt sellele pingele vastava voolutugevuse väärtus ning kanna need juuresolevasse tabelisse.
Pinge U (V)
20V
25V
30V
35V
40V
Voolutugevus I (A)
4A
5A
6A
7A
8A
Pinge/ Voolutugevus (ehk .takistus........)
5
5
5
5
5

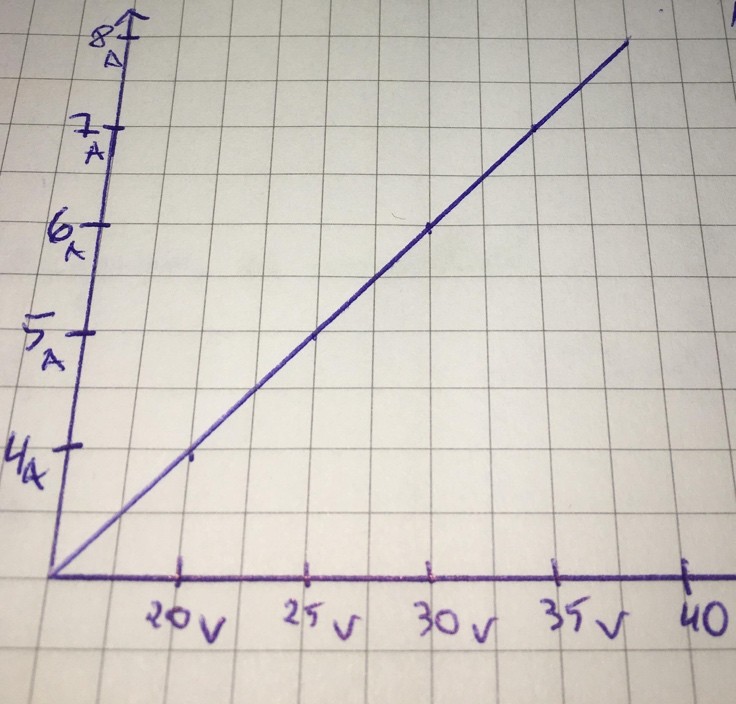

Koosta ruudulisele lehele tabeli põhjal graafik , kus horisontaalteljel asuvad (Sinu poolt vabalt valitud) pinge vää rtused , mõõdetuna voltides, püstisel teljel aga vastavad voolutugevuse vää rtused . (tehtud)

Kirjelda oma valitud joont? Skitseeri (joonesta vaba käega) graafik siia lehele
Vastus: Graafikul on joon mis liigub diagonaalselt ülespoole.

Arvuta iga mõõdetud pinge ja voolutugevuse jaoks nende jagatised. Kanna need tabeli kolmandasse ritta . Mida märkad? Vastus: Kõikide jagatiste vastusteks on 5

Kliki lambil ning loe ekraani alumisest servast, mis sinna on kirjutatud?
Vastus: Ekraani alumises servas on kirjutatud takistus 10 Ohmi

Muuda esimese lambi takistus 2 korda suuremaks ja teise lambi takistus 2 korda väiksemaks ning jälgi kuidas muutub pinge lambi klemmidel ja kuidas voolutugevus lambis. Kirjelda ka elektronide liikumist. Voolutugevus jaotus rööpühendusel 2-ks.
Vastus: Pinge lambi klemmidel ei muutunud.
Pinge lampide klemmidel oli U1 = ____50______________V ja U2 = _____50_____________V
Kui lambi takistus muutus 2 korda suuremaks siis voolutugevus _muutus______2 korda väiksemaks_______________;
kui teise lambi takistus muutus 2 korda väiksemaks siis voolutugevus
____muutus 2 korda suuremaks__________________;

Leia vooluringi kogutakistus , vooluringi pinge ja vooluringi voolutugevus.
Kokkuvõte:
Kirjuta siia rööpühenduses kehtivad seaduspärad Pinge, Voolutugevuse ja Takistuse kohta.
Pinge: Uk = U1 + U2 Pinge rööbiti ühendatud juhtide otstel otstel on sama väärtusega.

Voolutugevus: I= I1 + I2 Voolutugevus vooluringi hargnemata osas on võrdne voolutugevuste summaga rööbiti ühendatud juhtides.

Takistus: Rk = 1:R1 + 1: R2 Rööbiti ühendatud juhtide kogutakistus on väiksem üksikjuhi takistusest. Mida suurem on ristlõikepindala, seda väiksem on juhi takistus. Rööbiti ühendatud juhtide kohutakistuse pöördväärtus on võrdne juhtide takistuste pöördväärtuste summaga.
