Klaas ja valgus

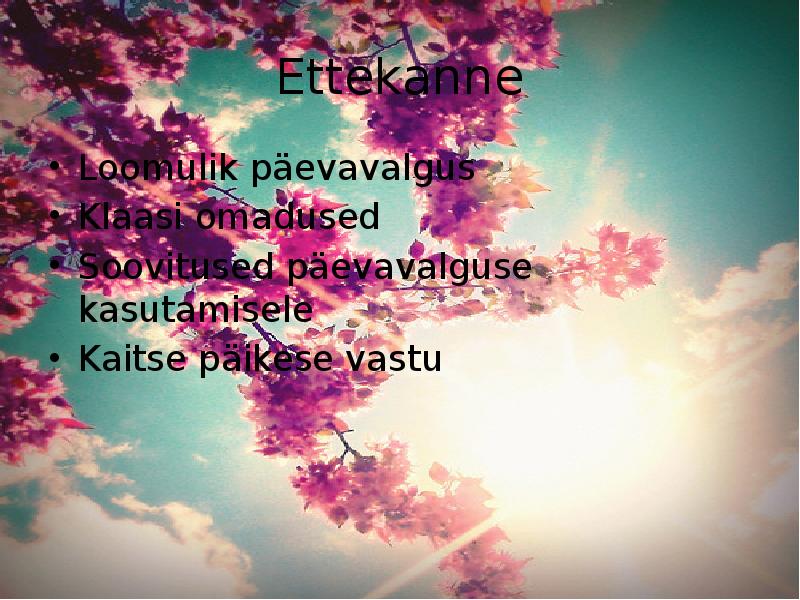

Ettekanne
Loomulik päevavalgus
Klaasi omadused
Soovitused päevavalguse kasutamisele
Kaitse päikese vastu
“Päike on kõige elava olulisimaks   valgusallikaks . Just
nõnda tuleks päikest ka iga ehitise kujundamisel arvesse
võtta.”
F.L.Wright
“[…] on naeruväärne arvata, et elektripirn võiks  asendada
seda, mida suudavad Päike ja  aastaajad . Just loomulik
päevavalgus on see, mis annab  arhitektuurilisele ruumile
selle autentsuse.”
Louis I.  Kahn

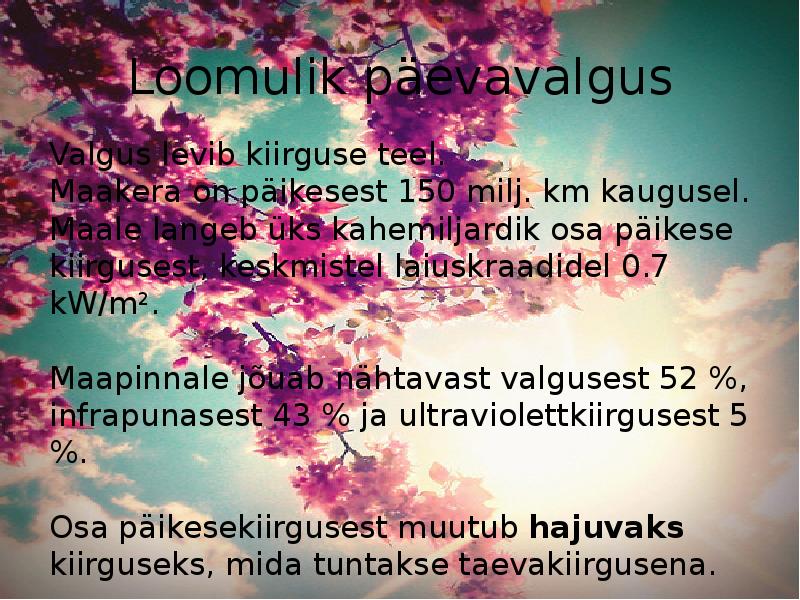

Loomulik päevavalgus
Valgus levib kiirguse teel.
Maakera on päikesest 150 milj. km kaugusel.
Maale langeb üks kahemiljardik osa päikese kiirgusest,
keskmistel laiuskraadidel 0.7 kW/m2.
Maapinnale jõuab nähtavast valgusest 52 %,
infrapunasest 43 % ja ultraviolettkiirgusest 5 %.
Osa päikesekiirgusest muutub hajuvaks kiirguseks, mida
tuntakse taevakiirgusena.

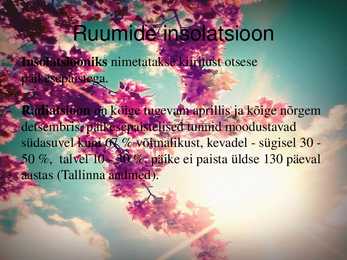

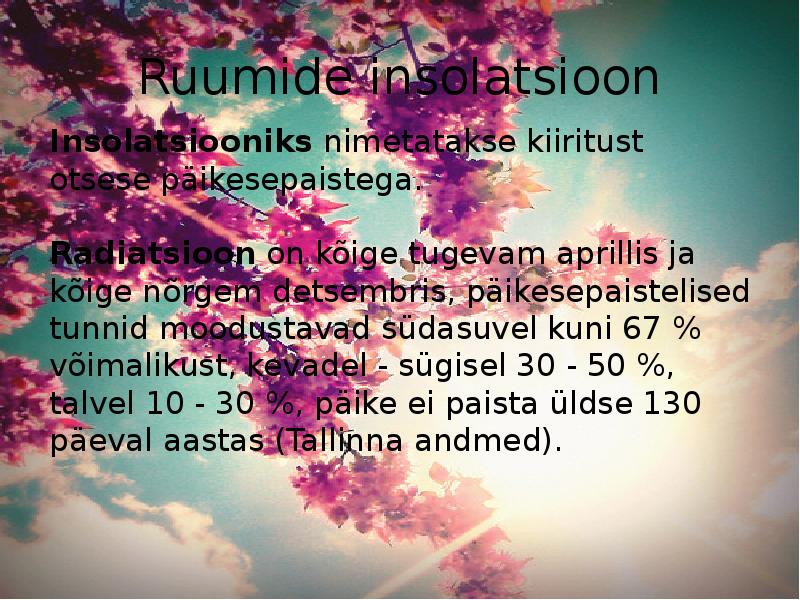

Ruumide insolatsioon
Insolatsiooniks nimetatakse kiiritust otsese
päikesepaistega.
Radiatsioon  on kõige tugevam  aprillis  ja kõige nõrgem
detsembris, päikesepaistelised tunnid moodustavad
südasuvel kuni 67 % võimalikust, kevadel ­ sügisel 30 ­
50 %,  talvel 10 ­ 30 %, päike ei paista üldse 130 päeval
aastas (Tallinna andmed).

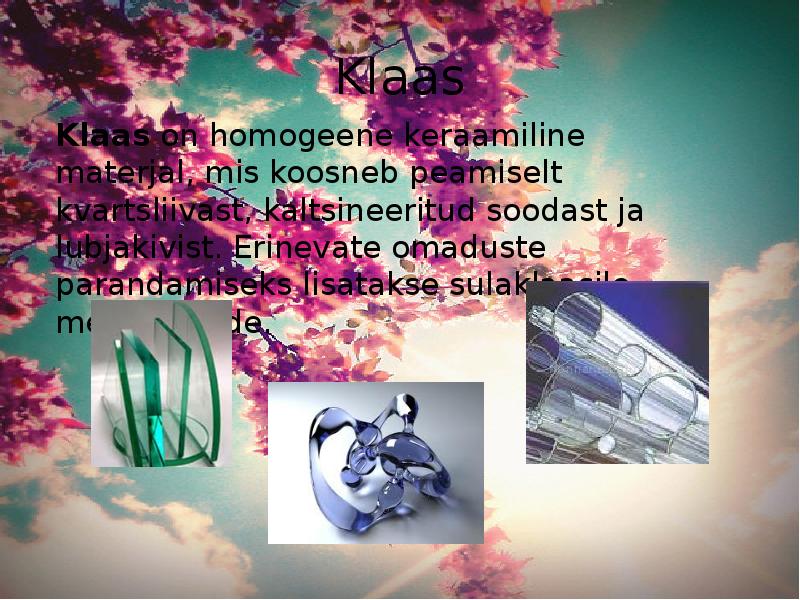

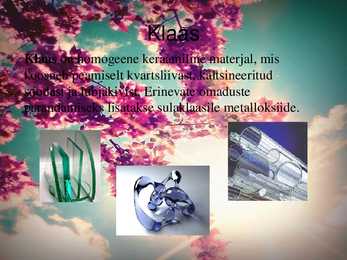

Klaas
Klaas on  homogeene  keraamiline materjal, mis
koosneb peamiselt kvartsliivast, kaltsineeritud
soodast ja lubjakivist. Erinevate omaduste
parandamiseks lisatakse sulaklaasile metalloksiide.

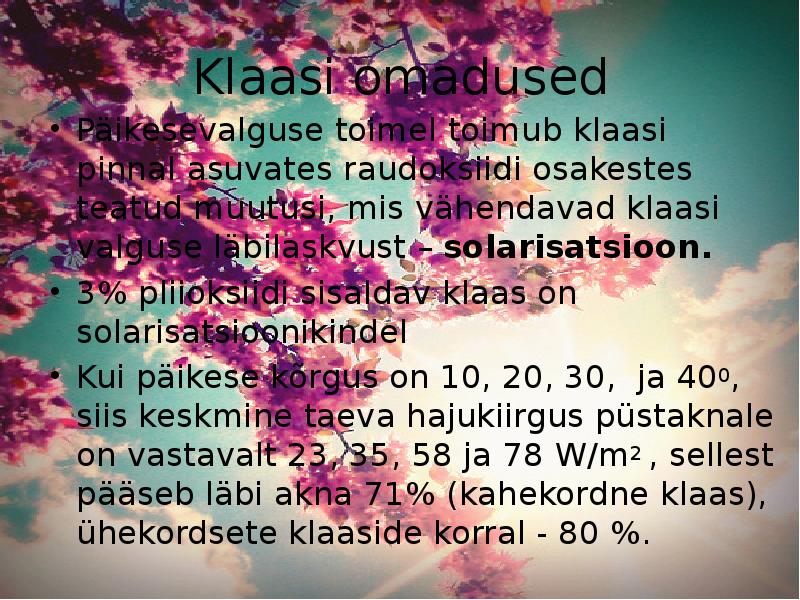

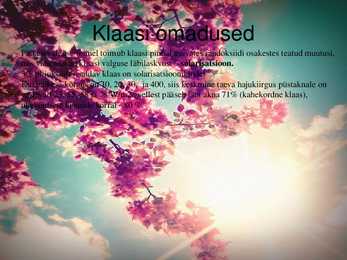

Klaasi omadused
Päikesevalguse toimel toimub klaasi pinnal asuvates raudoksiidi osakestes teatud muutusi,
mis vähendavad klaasi valguse läbilaskvust – solarisatsioon.
3% pliioksiidi sisaldav klaas on solarisatsioonikindel
Kui päikese kõrgus on 10, 20, 30,  ja 400, siis keskmine taeva hajukiirgus püstaknale on
vastavalt 23, 35, 58 ja 78 W/m2 , sellest pääseb läbi akna 71% (kahekordne klaas),
ühekordsete klaaside korral ­ 80 %.

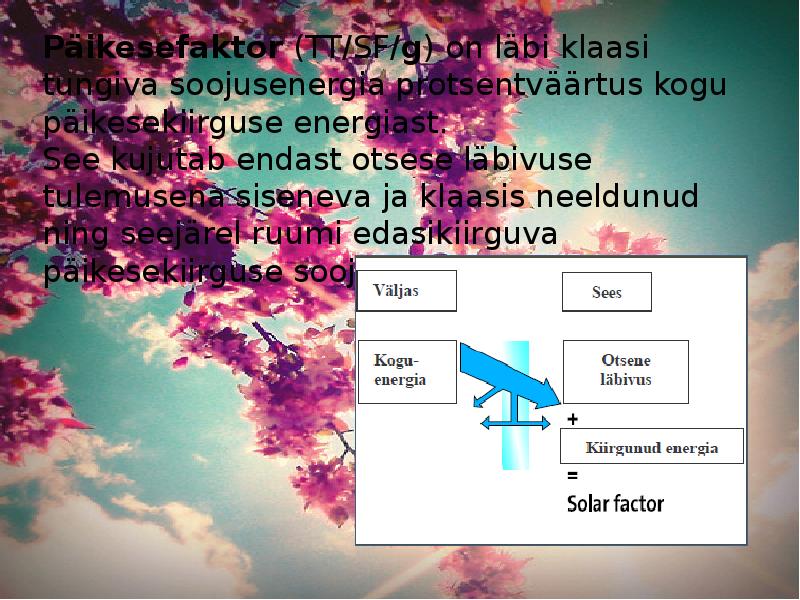

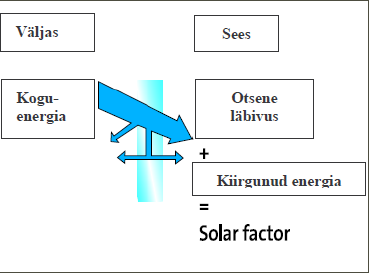

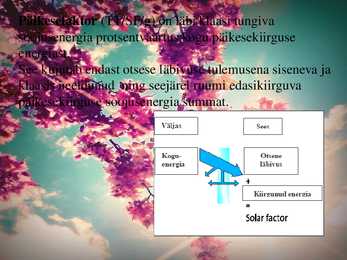

Päikesefaktor (TT/SF/g) on läbi klaasi tungiva
soojusenergia protsentväärtus kogu päikesekiirguse
energiast.
See kujutab endast otsese läbivuse tulemusena siseneva ja
klaasis neeldunud  ning seejärel ruumi edasikiirguva
päikesekiirguse soojusenergia  summat .

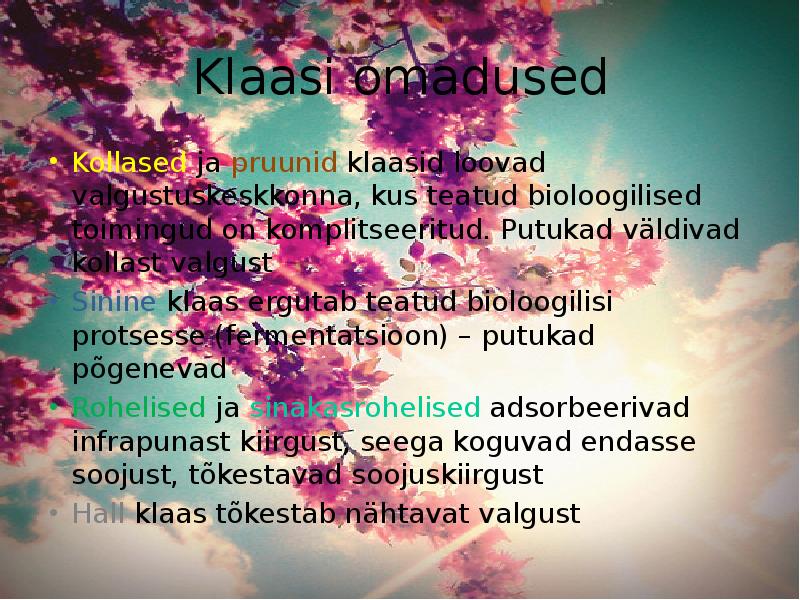

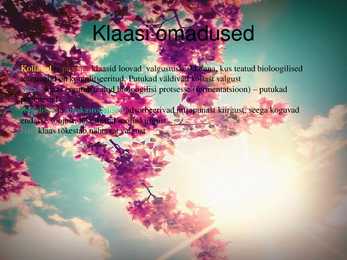

Klaasi omadused
Kollased ja  pruunid  klaasid loovad  valgustuskeskkonna, kus teatud bioloogilised
toimingud  on komplitseeritud. Putukad väldivad kollast valgust
Sinine klaas ergutab teatud bioloogilisi protsesse ( fermentatsioon ) – putukad
põgenevad
Rohelised ja sinakasrohelised adsorbeerivad infrapunast kiirgust, seega koguvad
endasse soojust, tõkestavad soojuskiirgust
Hall klaas tõkestab nähtavat valgust

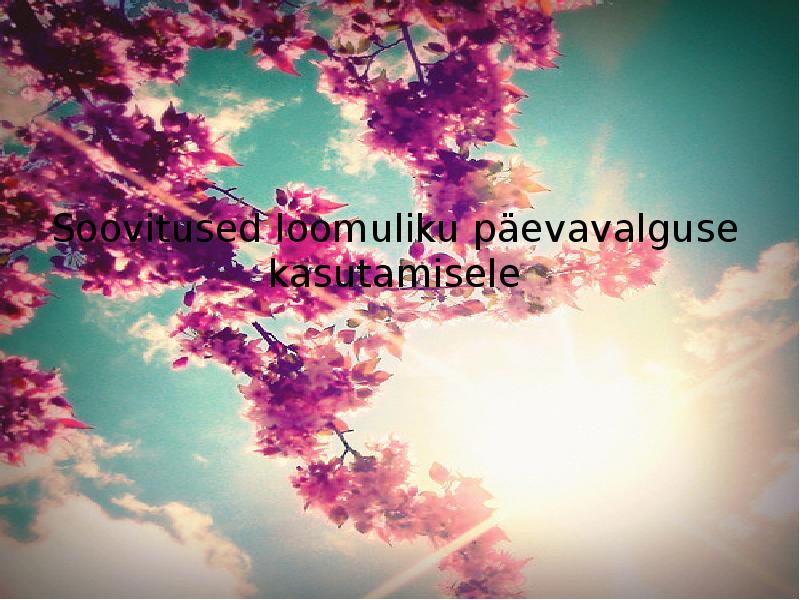

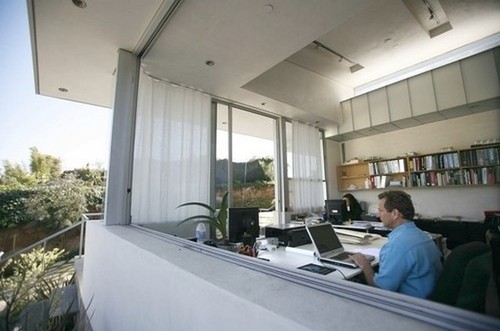

Soovitused loomuliku päevavalguse
kasutamisele

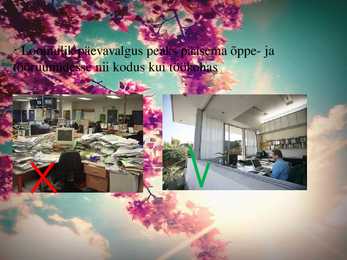

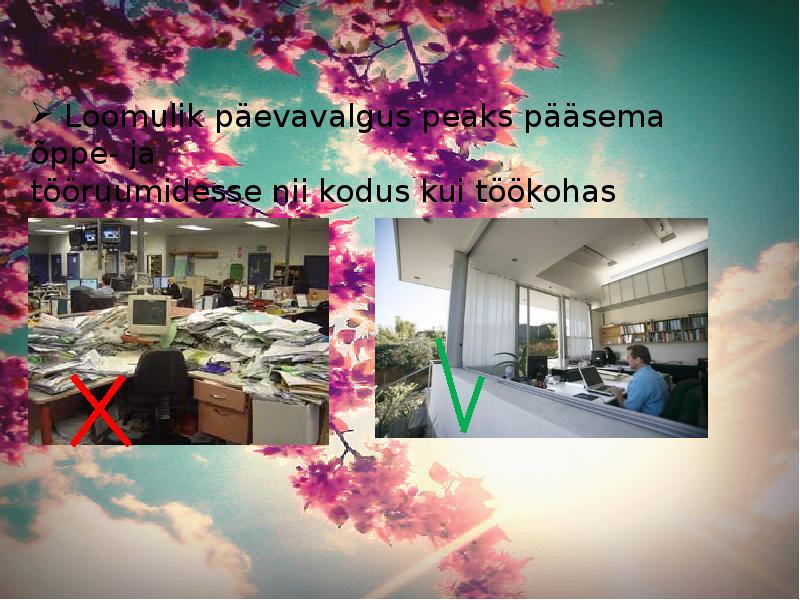

Ø Loomulik päevavalgus peaks pääsema õppe­ ja
tööruumidesse nii kodus kui töökohas

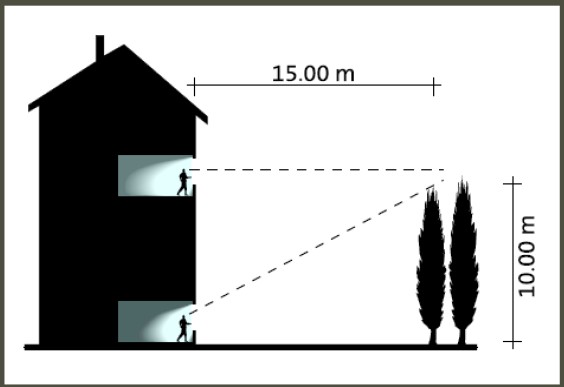

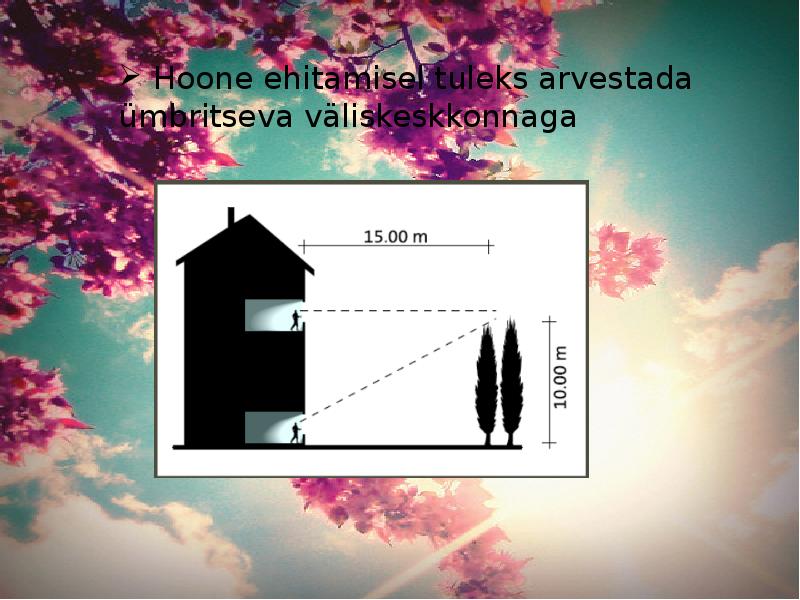

Ø Hoone  ehitamisel  tuleks arvestada ümbritseva
väliskeskkonnaga

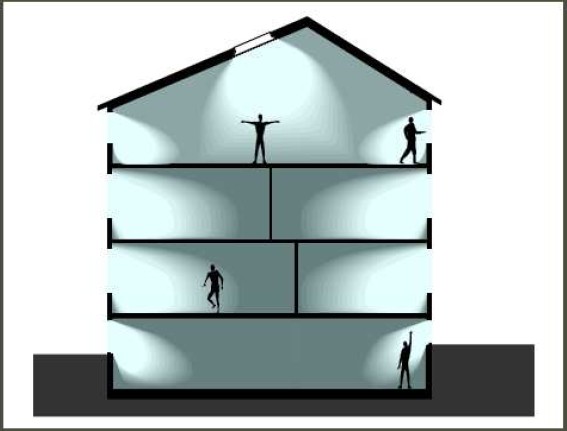

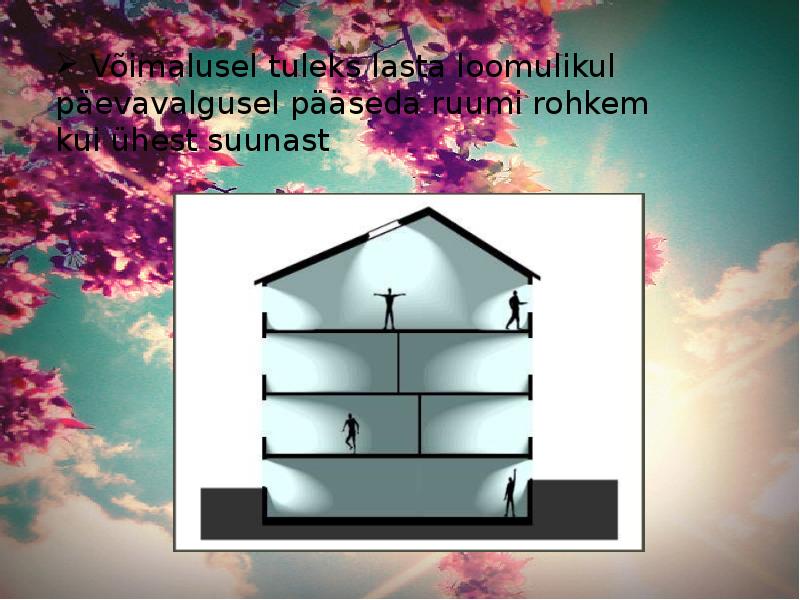

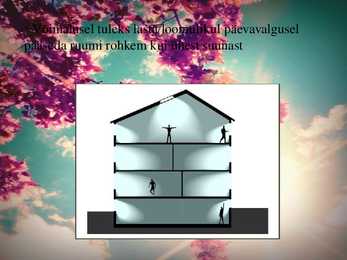

Ø Võimalusel tuleks lasta loomulikul päevavalgusel
pääseda ruumi rohkem kui ühest suunast

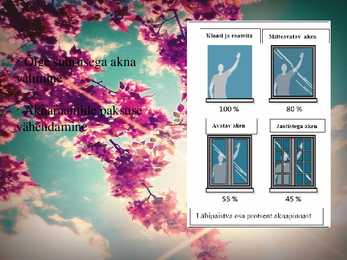

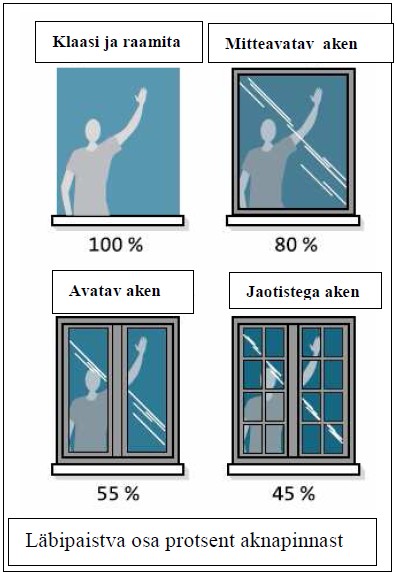

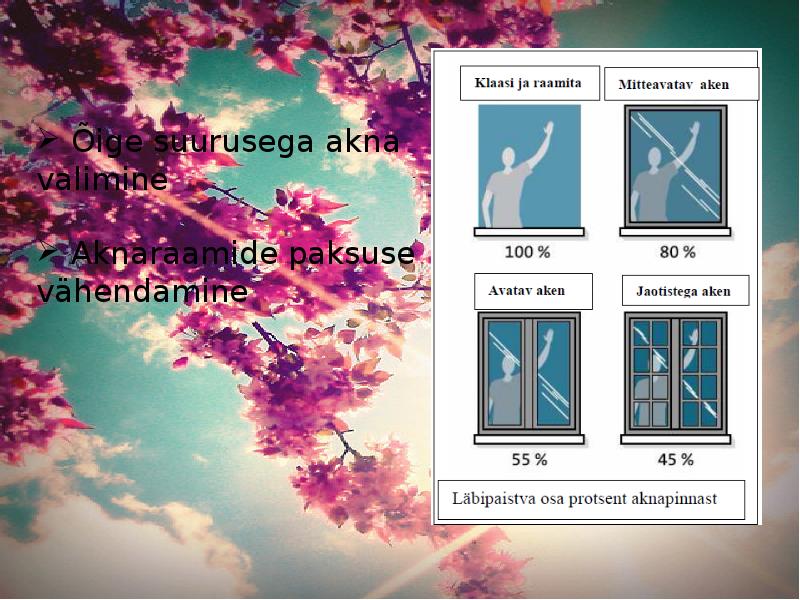

Ø Õige suurusega akna
valimine
Ø Aknaraamide paksuse
vähendamine

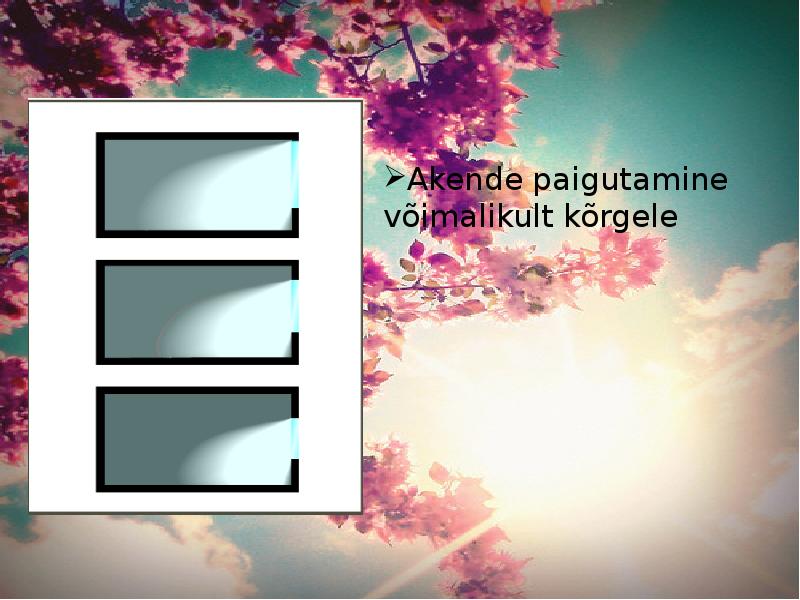

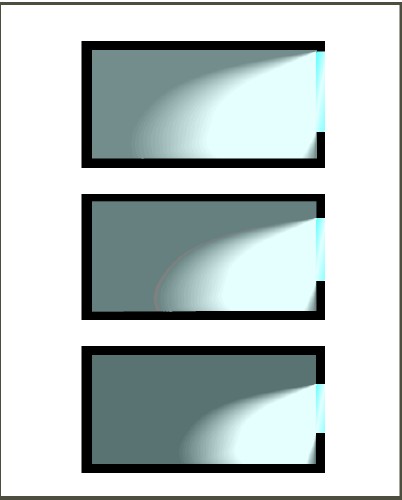

ØAkende paigutamine
võimalikult kõrgele

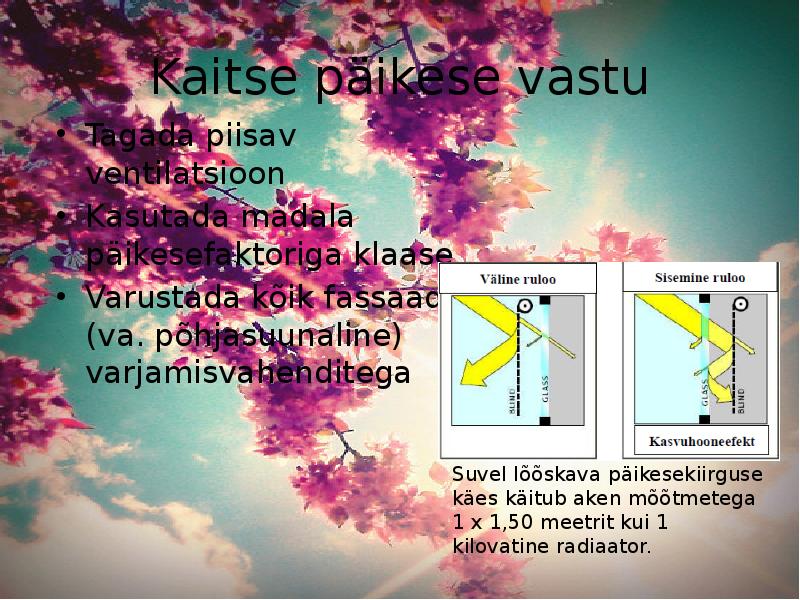

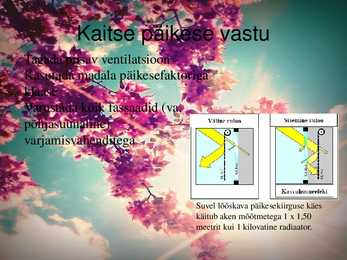

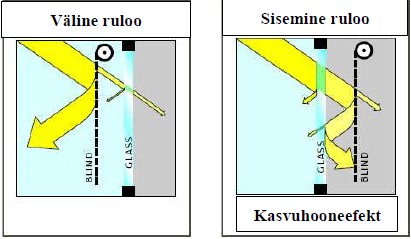

Kaitse päikese vastu
Tagada piisav ventilatsioon
Kasutada madala päikesefaktoriga
klaase
Varustada kõik fassaadid (va.
põhjasuunaline)
varjamisvahenditega

Suvel lõõskava päikesekiirguse käes
käitub aken mõõtmetega 1 x 1,50
meetrit kui 1 kilovatine radiaator.

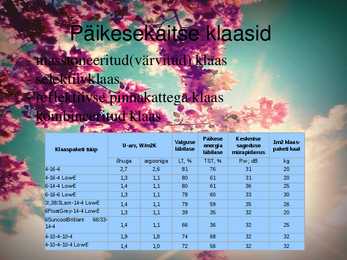

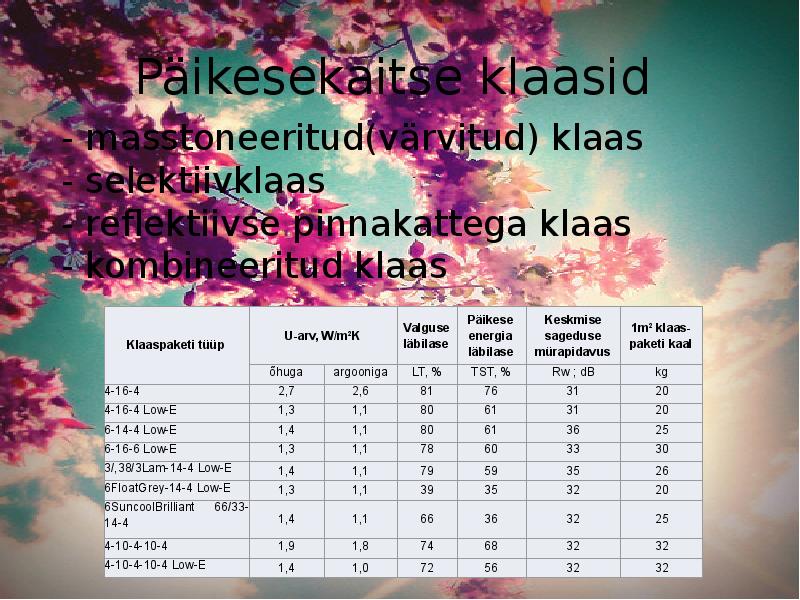

Päikesekaitse klaasid
­ masstoneeritud(värvitud) klaas
­ selektiivklaas
­ reflektiivse pinnakattega klaas
­  kombineeritud  klaas
Päikese
Keskmise
Valguse
1m2 klaas-
U-arv, W/m2K
energia
sageduse
Klaaspaketi  tüüp
läbilase
paketi  kaal
läbilase
mürapidavus
õhuga
argooniga
LT, %
TST, %
Rw ; dB
kg
4-16-4
2,7
2,6
81
76
31
20
4-16-4 Low-E
1,3
1,1
80
61
31
20
6-14-4 Low-E
1,4
1,1
80
61
36
25
6-16-6 Low-E
1,3
1,1
78
60
33
30
3/,38/3Lam-14-4 Low-E
1,4
1,1
79
59
35
26
6FloatGrey-14-4 Low-E
1,3
1,1
39
35
32
20
6SuncoolBril iant
66/33-
14-4
1,4
1,1
66
36
32
25
4-10-4-10-4
1,9
1,8
74
68
32
32
4-10-4-10-4 Low-E
1,4
1,0
72
56
32
32

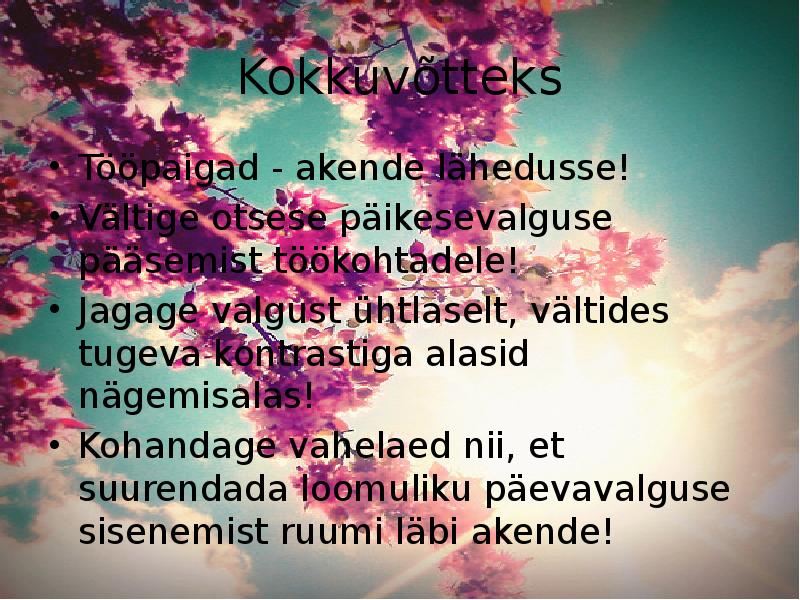

Kokkuvõtteks
Tööpaigad ­  akende  lähedusse!
Vältige otsese päikesevalguse pääsemist töökohtadele!
Jagage valgust ühtlaselt, vältides tugeva kontrastiga alasid nägemisalas!
Kohandage vahelaed nii, et suurendada loomuliku päevavalguse sisenemist ruumi läbi
akende!

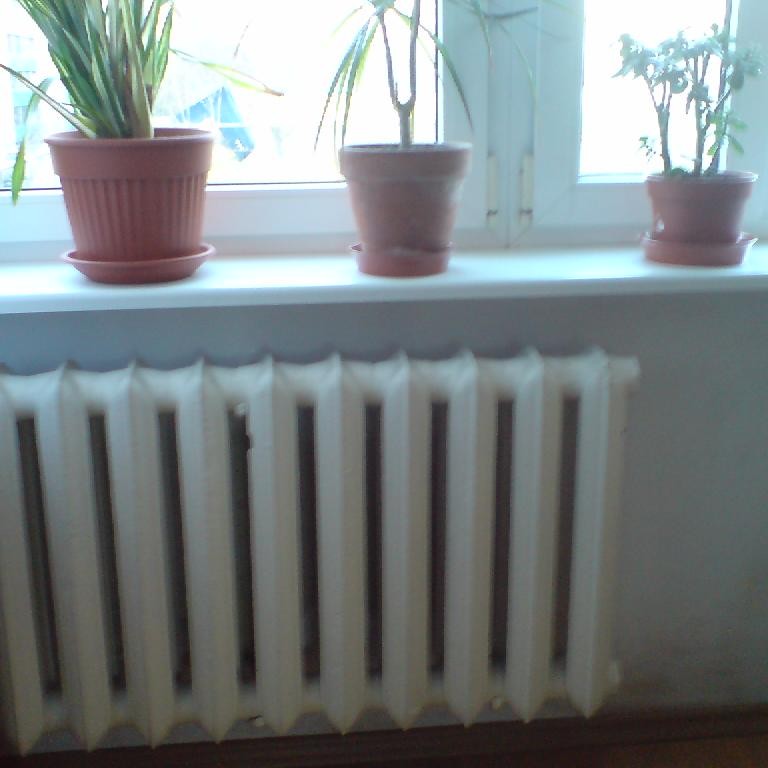

Ruumi sisekli ma  monitooring

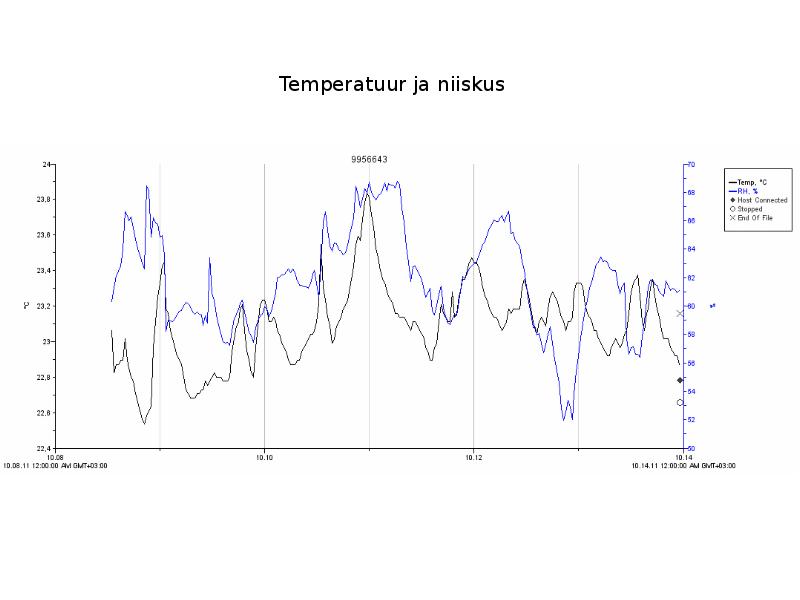

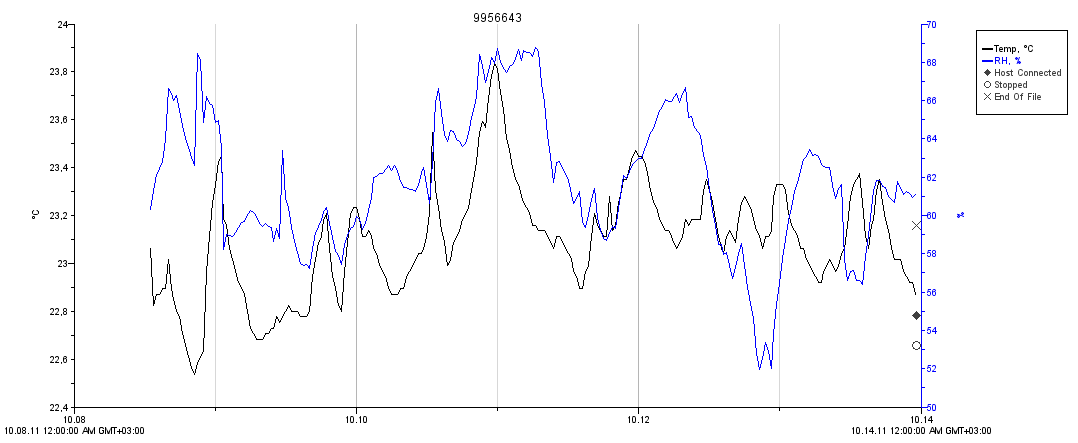

Temperatuur ja niiskus

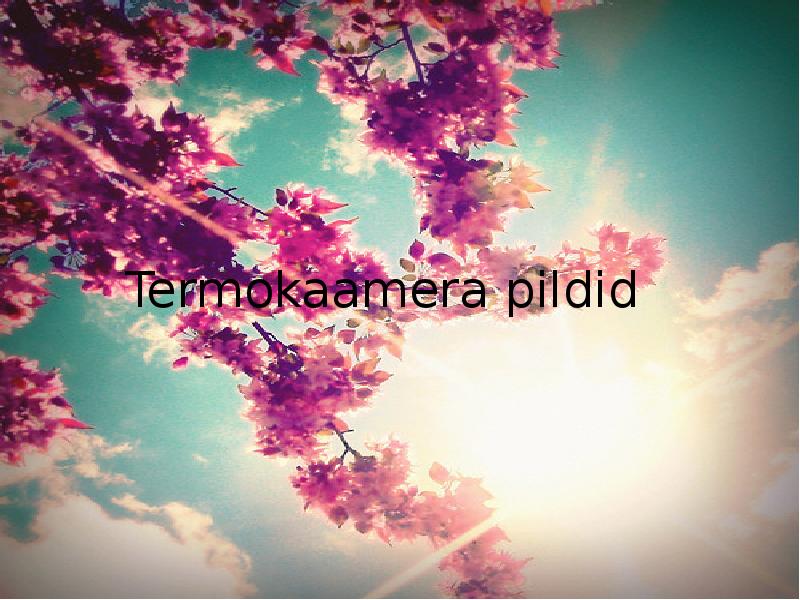

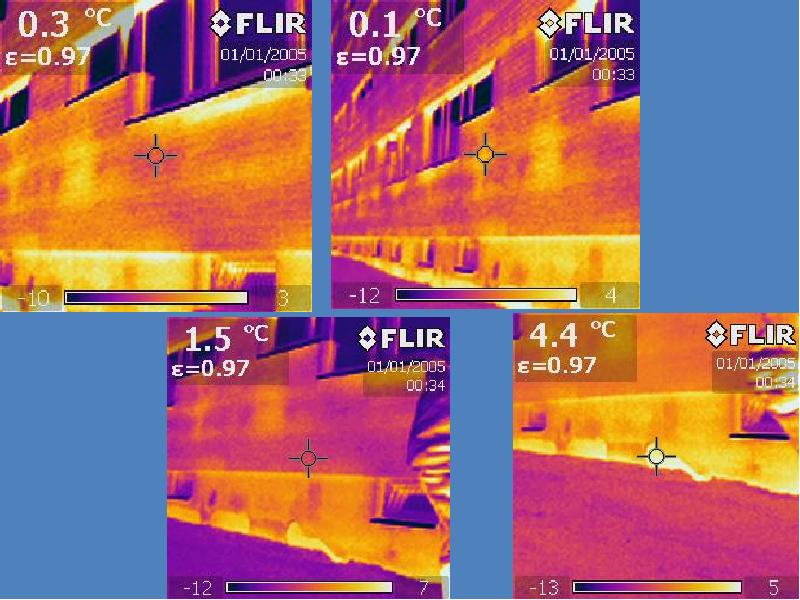

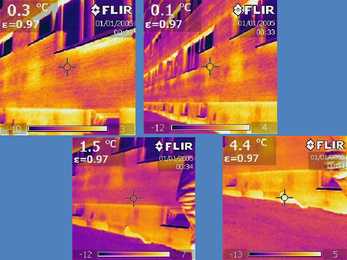

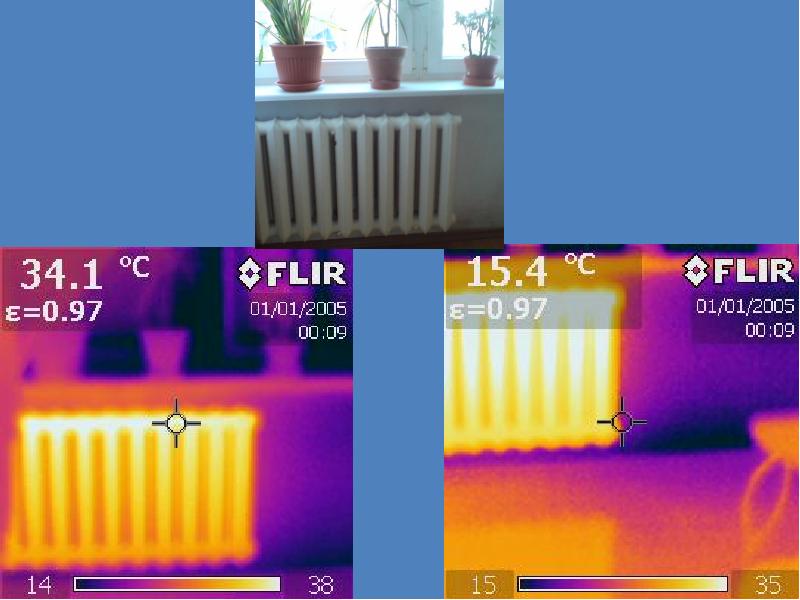

Termokaamera pildid
Sisekli ma näited

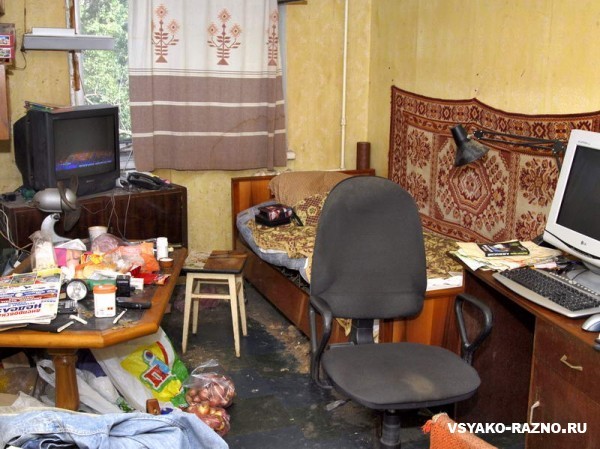

Halb …

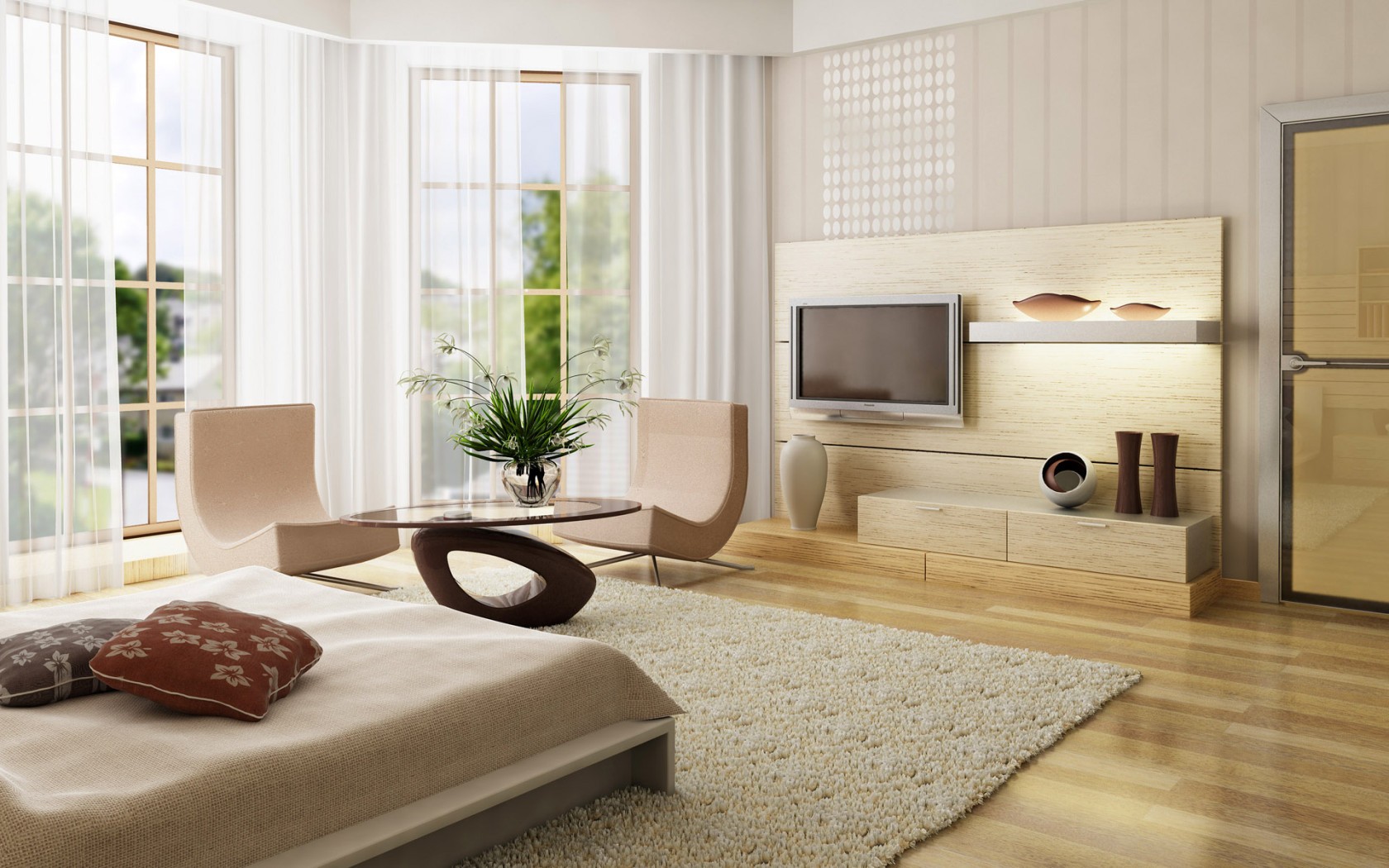

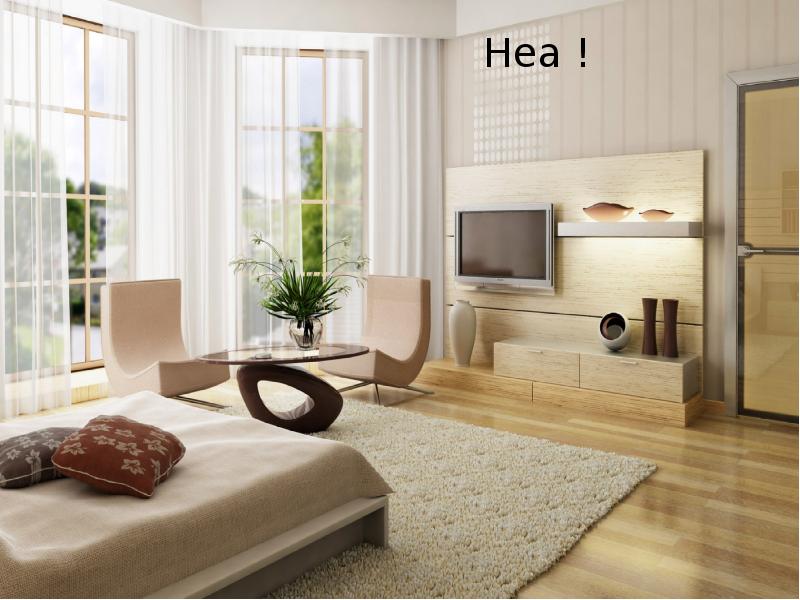

Hea !
Tänan!
