MHE0042 MASINAELEMENDID II
Kodutöö nr. 4
Variant nr.
A -4
B -2
Töö nimetus: Kettülekanne
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :
A.Sivitski
Töö esitatud:
22.05.2014
Töö parandada:
Arvestatud:
KETTÜLEKANNE

Projekteerida rihm - või kettülekanne. Kui õppekoodi viimane number A on paarisarv – projekteerida rihmülekanne, kui A on paaritu arv – projekteerida kettülekanne.
Lähteandmed valida tabelist õppekoodi viimase A ja eelviimase B numbrite järgi.
A
0
1
2
3
4
5
6
7
8
9
T, Nm
400
420
440
460
480
500
510
530
540
550
B
0
1
2
3
4
5
6
7
8
9
nM, min-1
30
39
46
52
58
65
70
78
84
95
nT, min-1
25
28
27
26
29
54
43
46
38
50

Nimetada rihm- ja kettülekannete eelised ja puudused. Analüüsida kumb ülekannetest sobiks rohkem pöördemomendi ülekandmiseks mootorreduktori väljundvõllilt ja vintsi trumli võllile.
Trumli pöörlemiseks vajalik moment M = T = 480 Nm.
Mootorreduktori pöörlemissagedus nM = 46 min-1.
Trumli pöörlemissagedus nT = 27 min-1.
Ülekandearv
Vedava ketiratta maksimaalne pöördemoment
Vedava ketiratta minimaalne hammaste arv sõltub ratta pöörlemissagedusest:
suurte pöörlemissageduste korral z1min =19...23 , keskmistel z1min =17...19 ,
väiksematel z1min = 13...15 .
Valin z1 = 19
Siis veetava ketiratta hammaste arv
Koormuse tegur
kus kd – dünaamikategur (kd = 1 – rahulik koormus, kd = 1,25 ... 1,5 – vahelduv või tõukeline), ka – telgede vahe mõju arvestav tegur (ka = 1 kui telgede vahe a = 30t ... 50t, ka = 1,25 kui a ≤ 25t, t – keti samm; suurendades telgede vahe 20t võrra vähendatakse tegurit ka 0,1 võrra), kn – keti kaldenurka arvestav tegur (kn = 1 kui ülekande kaldenurk horisontaalpinna suhtes γ ≤ 60°; kn = 1,25 kui γ > 60°), kr – keti
pingutusreguleerimist arvestav tegur (kr = 1 – automaatsel reguleerimisel, kr = 1,25 – perioodilisel reguleerimisel), km – määrimist arvestav tegur (km = 0,8 – pidev määrimine õlivannis või pumba abil, km = 1 – regulaarne tilkmäärimine või
määrimine konsistentse määrdeainega, km = 1,3 ... 1,5 – ebaregulaarne määrimine).
Siis
Üherealine rullketi samm
Kus p – keskmine erisurve

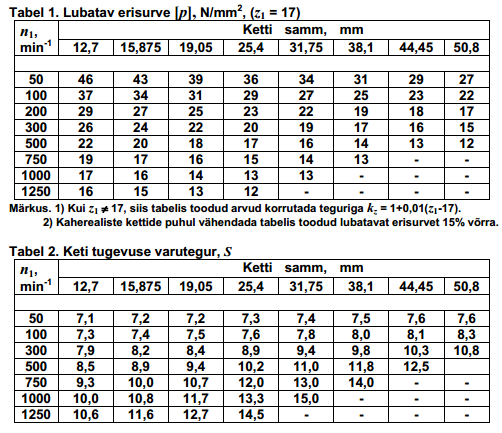

Esimeses lähtudes valin p = 46 MPa (Lisa, Tabel 1.)
Kuna z1 ≠ 17 siis
Siis
Valime keti 20B1W, mille t = 31,75 mm, mass q = 3,7 kg/m, kriitiline koormus
Fkr = 95 kN, rulli laius b = 19,56 mm, rulli läbimõõt d = 19,05 mm.
Keti kiirus
Ringjõud
Rullis tekkiv surve
(Lisa, Tabel 1).
Seega valitud on kett 20B1W (DIN8187).
Jõud ketis
Läbipaindest
kus kf – ülekande asendit arvestatav tegur (kf = 6 – horisontaalselt paigaldatava keti puhul,
kf = 1,5 –vertikaalselt paigaldatava keti puhul, kf = 1 – nurgal 45° ), a – telgede vahe (valime a ≈ 950 mm).
Minimaalne telgedevahe amin = 0,6(D01 + D02 )+30...50 mm, kus D01 ja D02 – kettirataste peaderingjoone läbimõõdud . Soovituslik telgedevahe , kus t – keti samm, maksimaalne telgedevahe a = 30t...50t
amax ≤ 80t .
Siis
Tsentrifugaaljõust
Koormus võllile
Keti tugevuse varutegur
(Lisa, Tabel 2).
Rihmülekande eelised:
Kõige lihtsam ja odavam ülekanne
Töö on vaikne
Hooldust tavaliselt ei vaja
Rihmad on hõlpsasti paigaldatavad ja vahetatavad
Rihmad summutavad võllidelt ülekantavaid võnkumisi
Puudused:
rihma ja rihmarataste vahel on suhteline libisemine
rihmad vajavad pingutamist
Pöördemomendi ülekandmiseks sobiks paremini kettülekanne, kuna puudub suhteline libisemine, ülekantav võimsus jääb samaks ja võllile mõjuvad jõud on väiksemad, seega oht, et võll puruneks, on väiksemad.
Kettülekande eelised:
Ülekandes puudub suhteline libisemine
Kompaktsus , kui ülekantav võimsus on sama
Võllidele mõjuvad jõud on väiksemad
Suhteliselt odav
Puudused:
Suhteliselt ranged nõuded paigalduse täpsusele
Vajab määrimist
Töö teeb müra
Ketirattaid
Vedav ratas – N20B1-19, veetav ratas N20B1-32
Üherealisele ketile N20B1
KOOD
Z
D0, mm
Dy, mm
d, mm
Dn, mm
Ln, mm
N20B1-19
19
190,9
204,3
25
120
50
N20B1-32
32
323,91
339,1
25
160
55
Lisa
