KASVUHOONE KASTMISSÜSTEEM (0)

Misso Kool
KASVUHOONE KASTMISSÜSTEEM
Loovtöö
Koostaja : Robin Saarniit
8.kl
Juhendaja : Ülle Orhidejeva
Misso 2017

Sisukord

Sisukord 2
Sissejuhatus 3
1.Ettevalmistused 4
2.Ehitus 7
3.Kasvuhoone kastmissüsteem 9
Kokkuvõte 12

Sissejuhatus

Kasvuhoonesse kastmissüsteemi ajendas ehitama mind eelmisel suvel, kui olid pikka aega kuumad ilmad ja kasvuhoonesse oli vaja vett kanda kastekannudega. See töö oli tüütu, võttis palju aega ja kuna olid väga kuumad ilmad oli see ka füüsiliselt raske. Eelmistel aastatel olin proovinud ka kasvuhoonesse vett juhtida võimsama sisepõlemismootoriga pumbaga , aga kuna see oli üsna suure võimsusega uhtus see mulla minema ja kahjustas taimi.
Seega otsustasin ehitada kasvuhoonesse süsteemi millega saaks võimalikult lihtsalt terve mulla pindala kasta. Suvel jäi see küll pelgalt mõtteks, aga kuna sel aastal oli tarvis teha loovtöö, tuli otsus, mida teha kergelt ja hakkasingi seda tasapisi ehitama.

Ettevalmistused

Esimene probleem tekkis selles, et kasvuhoones pole elektrit ja iga kord hakata majast pikendusjuhet tõmbama muudab selle süsteemi kasutuks. Seega tuli mõelda välja alternatiivne energia allikas. Mõttest käis läbi nii tuulegeneraator , päiksepaneel ja suure mahutuvusega aku mida tuleb laadida . Peale kaalumist otsustasin päikesepaneeli kasuks ja seega tuli hakata otsima päikesepaneeli. Kõigepealt üritasin otsida seda erinevatest Eesti e-poodidest, kuid see oleks läinud maksma 100 euro ringis, seega liiga kallis. Siis otsustasin päikesepaneeli osta ebay.com leheküljelt. Peale mõningat otsimist leidsingi sobiva paneeli, mis oli 25w ja 12v, ning alumiinium raamil ning võrdlemisi odav vaid 31$ + saatmine 7$, mis teeb eurodes kokku vaid 35 eurot. Ainuke miinus oli tarneaeg , mis oli üle kuu.
Järgmiseks oli siis tarvis akut, mida laadida. Otsustasin et on tarvis umbes 10ah mahutuvusega akut, mille ostsin jällegi e-poest, ning seekord siiski Eestist. See oli küll 9ah, kuid selle juures pani paika asja hind. Kui ma oleks tahtnud üle 10ah-se aku oleks see maksnud üle 25 euro, aga selle sain ma kätte 14 euroga. Tarne oli natuke üle euro ja oli umbes nädala pärast kohal.
Nüüd tekkis probleem sellega, kui paneel laeb akut ja lülitades akule taha tarbija hakkaks paneel tööle vastupidi ja hakkaks soojenema, ning tarbiks sellega palju energiat ja kahjustaks paneeli. Seega oli tarvis paneeli ja aku vahele kontrollerit. Õnneks oli selliseid asju ebays müüa vaid mõne euroga. Kokku maksis kontroller 4.99$ , mis teeb 4.65 eurot. Saatmine oli tasuta.
Järgmisena oli tarvis siis pumpa , millega vett kasvuhoonesse pumbata . Kuna oli atrvis pumpa mis töötaks 12v pealt kitsendas see valikut oluliselt. Eestist jällegi sellist pumpa mõistliku hinna eest saada polnud tuli jällegi ebay poole pöörduda. Väikese otsingu järel oligi sobiv pump olemas ja maksis vaid 14.31$, mis on 13.3 eurot. Ainuke probleem selle pumbaga oli see, et vooliku kinnitus , mis selle küljes oli on 30mm diameetriga, kuid voolik, mis sinna külge pidi mine oli vaid 19mm läbimõõduga. Seega oli tarvis üleminekut, mida pole üheski poes müügil.
Kui need osad kohale jõudsid, alustasin ma päikesepaneeli kinnituse ehitamisest. Paneeli külge ehtasin ma, siis 5*5cm prussist püstposti ja panin paneeli selle suhtes 45 kraadise nurga alla. Järgmisena oli tarvis see kinnitada maa külge, mille jaoks ma ostsin maakruvi.
Maakruvi maksis 8eurot ja selle ma ostsin Võrust, Decorast. Sellega oli päikesepaneeli kinnitus valmis.
Järgmisena panin ma siis pumba külge vooliku alguse ja tegin kaabelduse nii pumba juurde, kui ka paneeli külge. Selleks ostsin ma K- RAUTA -st kummikaablit 15m, meetri hinnaga 0.4 eurot meeter, kokku siis kuue euro eest. Mõõtsin välja vajalikud pikkused ja tegin enda tarbeks algelise skeemi.
Selleks, et vooliku saaks ilusti kasvuhoone kujuliselt maha laotada oli tarvis kolmikuid ja L-liitmikuid ning vooliku jätke. Need ostsin ma ka ühest Eesti e-poest, üks kolmik ja kolm L-liitmikku, mis maksid kokku 5.09eur. Saatmine oli Omniva pakiautomaadi kaudu, mis maksis 2.89eur.
Vooliku ostsin ma Tartust, Bauhofist, kus oli soodusmüük. 19mm läbimõõduga voolik pikkusega 20m, maksis seal 19eur. Sealt ostsin ka veel vooliku kiirkinnitusi 2tk, mis maksid 5eur tükk .
Nüüd oli vaja vaid veel lülitit millega pump tööle lülitada. Selle võtsin ma ühe vana siguli tulede lüliti, mis seega otseselt oli täiesti tasuta.

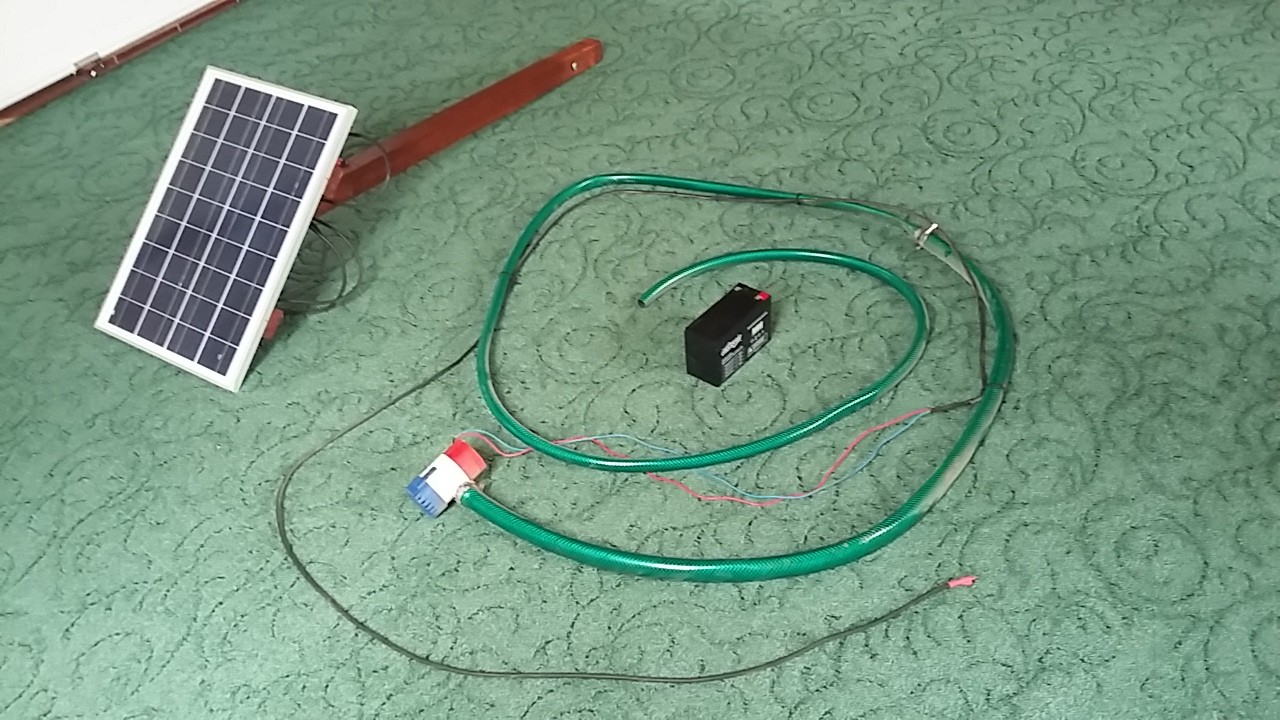

Foto nr1. Päikese paneel, pump koos vooliku algusega ja juhtmega ning aku. 18.03.17

Ehitus

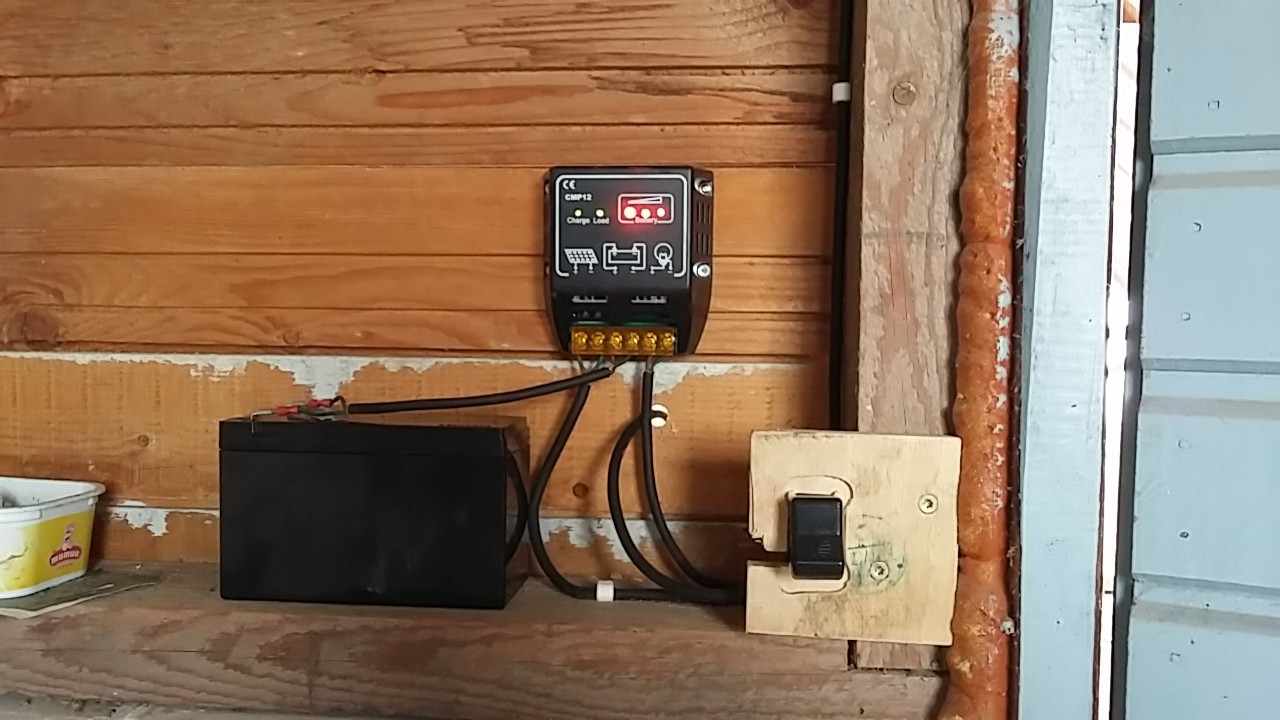

Kui kõik jupid olid olid olemas alustasin ma kontrolleri kinnitamisega seinale ja kaabelduse tegemisega. Selleks jootsin juhtmetele külge kinnitused kontrolleri jaoks ja paneeli ning pumba juurde minevatele juhtmetele pistikud, et oleks võimalikult lihtne talveks süsteem maha võtta. Panin kõik juhtmed skeemi järgi paika ja katsetasin ära, kas kõik toimib. Selleks ühendasin ma külge ajutiselt paneeli, aku ja lüliti ning tarbija milleks oli tavaline 12v pirn . Selgus, et skeem oli koostatud õieti ning kõik osad toimisid perfektselt. Nüüd oli tarvis lülitile tugevat kinnitust. Kinnituse frresisin ma välja vineerist, kuid esimese korraga see ei õnnestunud sest valisin liiga õhukese vineeri. Järgmise tegin juba paksemast vineerist ja täpsemalt ning see oli sobilik. Nüüd kui oli olemas koht, kuhu paneel ühendada, oligi tarvis kruvida maa sisse maakruvi ja sinna külge kinnitada paneel. Kruvi maa sisse keerata ja, et see jääks täpselt maaga risti oli üsna keeruline ja selleks kasutasin ma lühikest loodi ja jupikest 5*5cm prussi , mille abil sain lõpuks pärast kolme proovimist selle täpselt risti maa sisse. Järgmisena jootsin paneelile külge juhtmed ja juhtme teise otsa pistiku, ning kruvisin paneeli eelnevalt värvitud kinnituse külge. Panin selle maakruvi sisse ja kinnitasin poldiga.

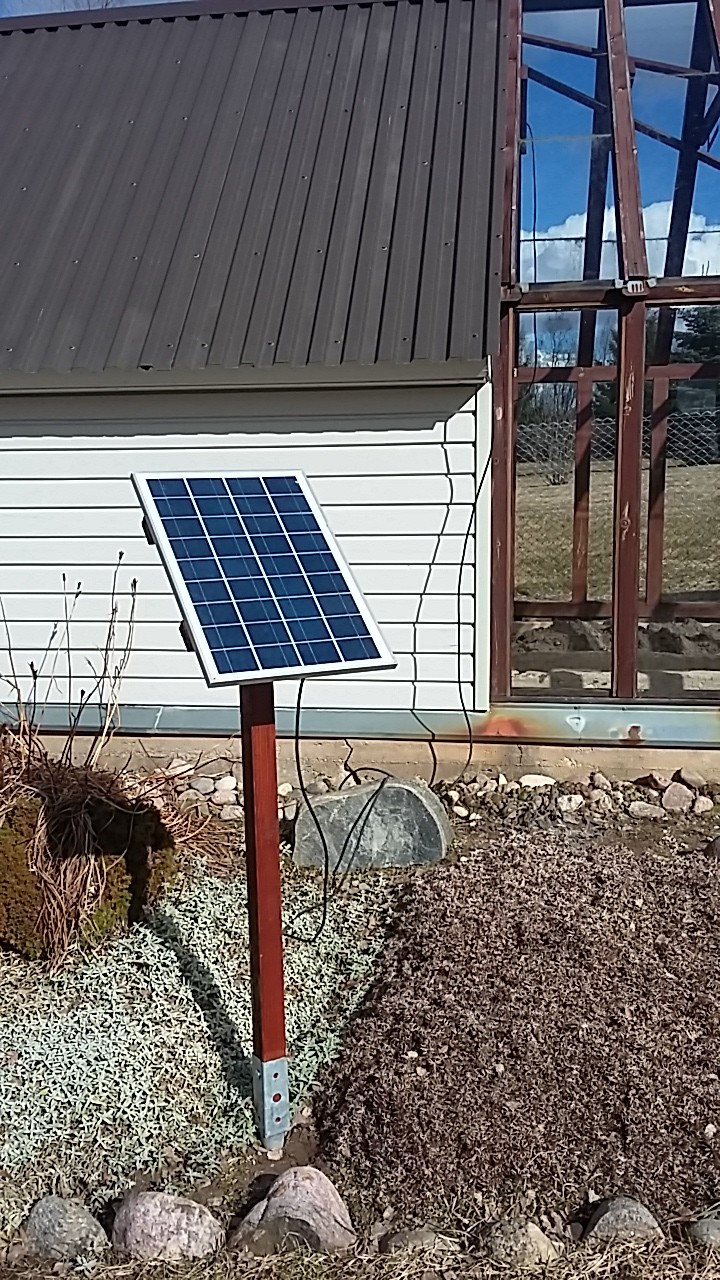

Foto nr.2. Päikesepaneel koos kinnituse ja juhtmega. 24.03.17
Kui paneel oli paigas ja juhtmed ühendatud, alustasin ma vooliku süsteemi ehitusega. Selleks oli tarvis lõigata sobiva pikkusega jupid ja need ühendada omavahel olemasolevate liitmikega. Vaatasin skeemi ja mõõtsin vajalikud pikkused ning lõikasin jupid valmis, aga kuna need olid olnud rullis , siis oli vaja need jätta mõneks päevaks lahti tõmmatuna maha vedelema, et nad jääksid võimalikult sirged . Seejärel puurisin voolikutesse augud, kust vesi saab mullale voolata ning laotasin need kasvuhoonesse maha. Kui see oli valmis ühendasin pumba voolikutega ja valmis ta oligi. Tuli välja, et kõik sujus plaanipäraselt ja kasvuhoone sai ära kasta väga lihtsa vaevaga ja kiiresti.

Kasvuhoone kastmissüsteem

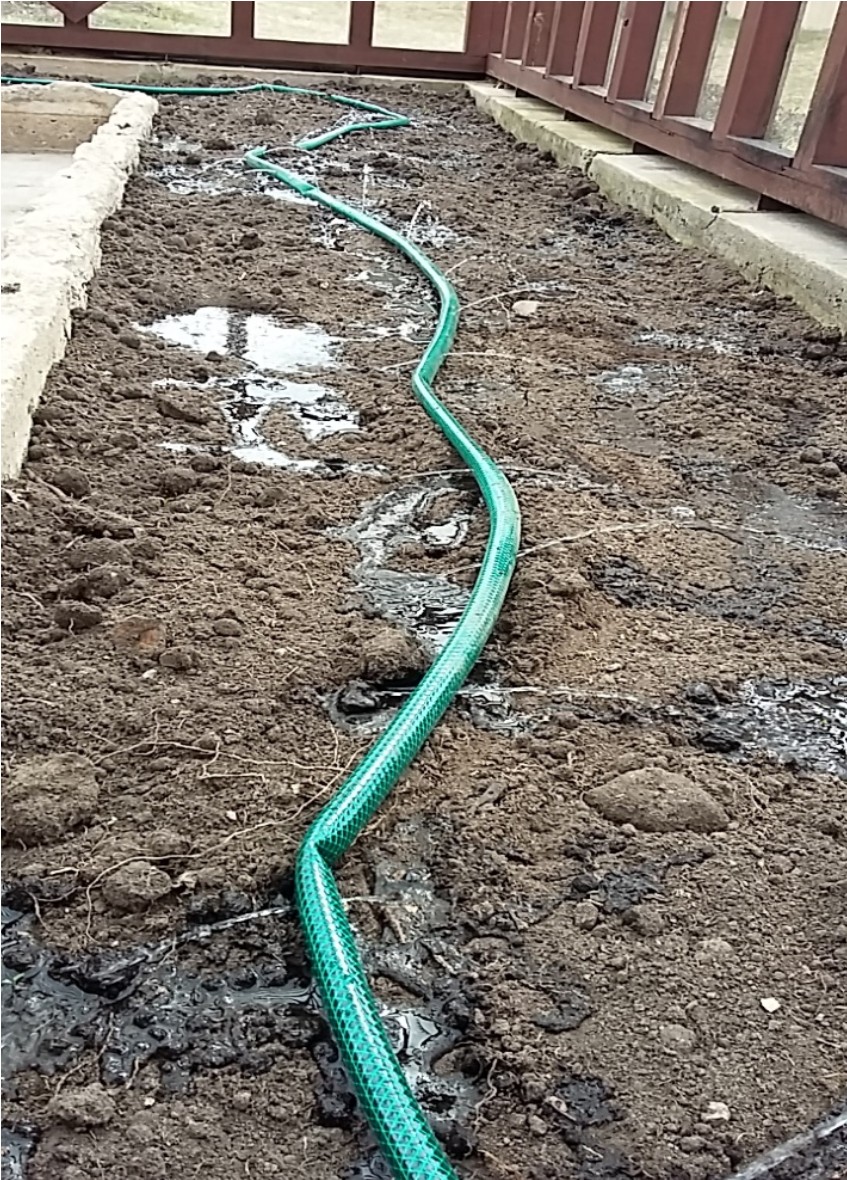

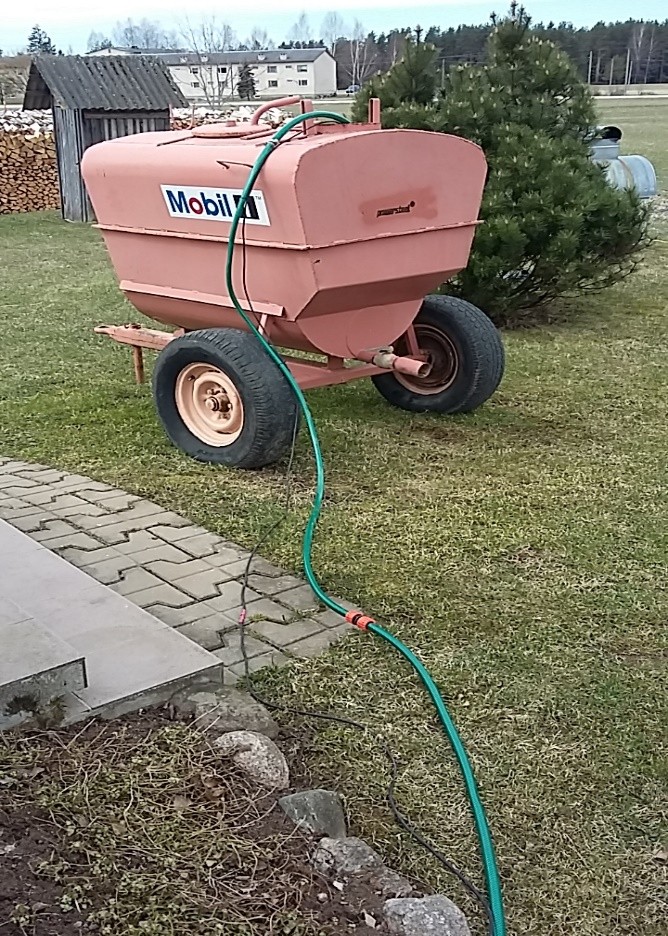

Foto nr.3. Lõpptulemus. 01.05.2017

Kokkuvõte

Oma tööd alustasin planeerimisega ja vajalike kaupade otsimisega. Loovtöö käigus valmis kasvuhoonesse kastmissüsteem. Tegemise käigus õppisin, kuidas tellida internetis kaupu, kuidas ehitada erinevaid elektroonilisi süsteeme ja kindlast ka seda, kuidas vormistada loovtööd. Ma arvan, et mu töö õnnestus, sest see tõesti lihtsustab kasvuhoones taimede kasvatamist ja on isegi kasulikum, sest ei uhu mulda.
Tänan ka oma juhendajat Ülle Orhidejevat heade näpunäidete eest ja ka oma venda Sander Saarniitu, kes aitas süsteemi ehitada.
