Füüsika praktikum nr 9- Elastsusmoodul (0)

Tallinna Tehnikaülikool
Füüsikainstituut
Üliõpilane:
Teostatud:
Õpperühm:
Kaitstud:
Töö nr: 9
TO:
ELASTSUSMOODUL
Töö eesmärk:
Hooke `i seaduse rakendamine traadi materjali elastsusmooduli määramiseks tõmbedeformatsiooni kaudu
Töövahendid:

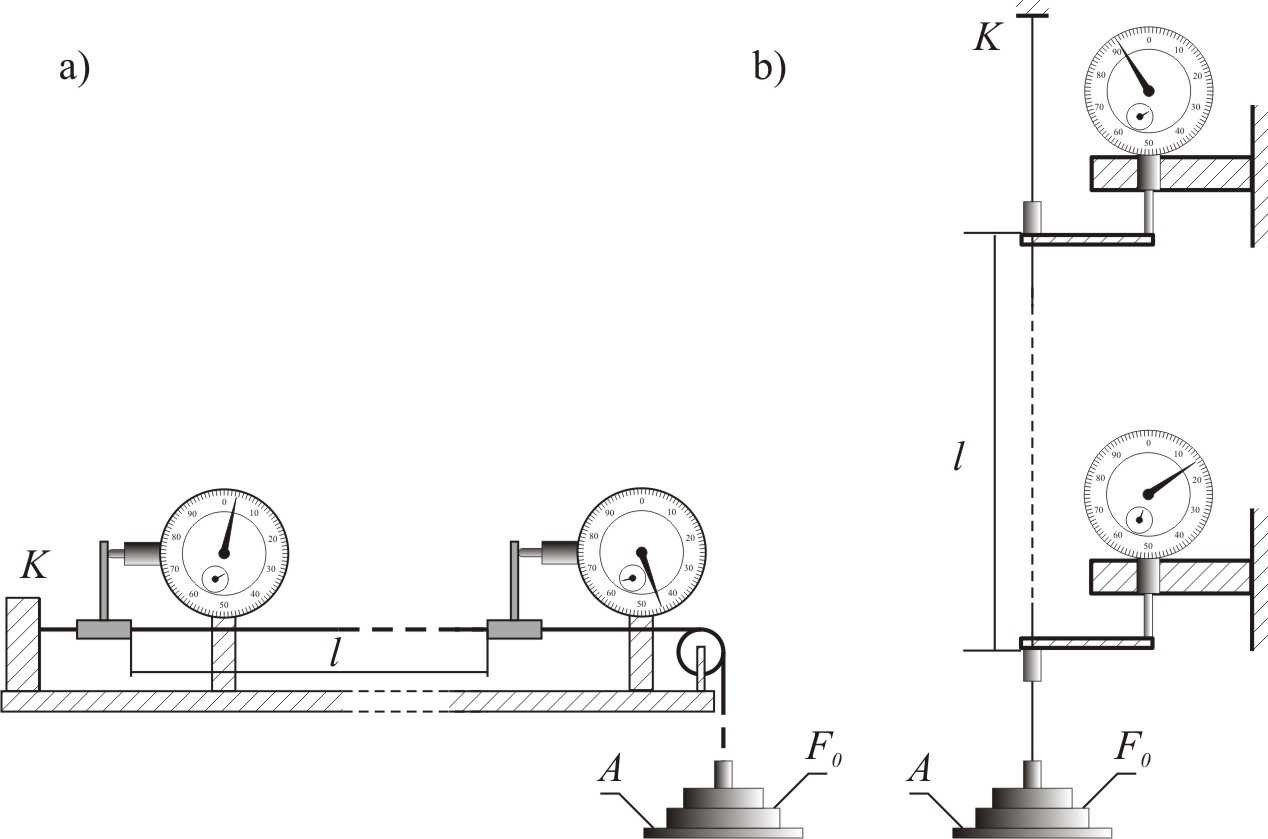

Uuritavast materjalist traat , indikaatorkella-
dega varustatud mõõteseade traadi pikenemise määramiseks, kruvik, mõõtelint
Traadi pikenemine tõmbel
d1= 0,60 mm d2= 0,61 mm d3= 0,60 mm
T= 0,01 mm
Katse
nr
Lisakoormised
Koormisele
lähemal olev
indikaatorkell
Koormisest
kaugemal olev
indikaatorkell
Pikenemine
∆l=∆lalum- ∆lülem
jaotis
Mass
kg
Raskus
N
Näit
jaotisi
∆lalum
jaotisi
Näit
jaotisi
∆lülem
jaotisi
1.
0
0
0
0
0
0
0
2.
1
9,81
26,9
0,27
6,2
0,06
0,21
3.
2
19,62
53,5
0,54
12,7
0,13
0,41
4.
3
29,43
79,1
0,79
18,3
0,18
0,61
5.
4
39,24
104,7
1,05
24,9
0,25
0,70
6.
5
49,05
131.1
1,31
31,0
0,31
1,00
7.
4
39,24
105,9
1,06
26,3
0,26
0,8,
8.
3
29,43
80,6
0,81
20,3
0,21
0,61
9.
2
19,62
55,8
0,56
14,6
0,15
0,41
10.
1
9,81
26,9
0,27
7,3
0,07
0,21
11.
0
0
0
0,00
0,9
0,01
-0,01
Arvutused
Leida traadi elastsusmoodul ja tema laiendatud liitmääramatus valemiga:
, kus
traadi pikkus
S
keele ristlõike pindala
FA ja FB
traati pingutavad jõud (määratakse graafikust)
ja
traadi pikenemised (määratakse graafikust)
a
graafiku tõus
Andmed
FB= 43,75 N
FA= 9,537 N
= 0,875 jaotist, mm
= 0,20 jaotist, mm

Arvutan tõmbejõud:
, kus
m- mass (kg)
g- raskuskiirendus (m/s2) = 9,81 m/s2
Leian keele ristlõike pindala S:
S=
S= = 2,823·10-7 m2
Arvutan elastsusmooduli E:
2,15818·N/m2
Leian elastsusmooduli laiendatud liitmääramatuse:
Leitakse valemiga:
Uc(E)=
Leian osatuletised :
1,791· 1011
7,626·1017
= -3,1973·1014
Kruviku lubatud piirhälve 0,004 mm= 0,004·10-3
Uc(S)= 0,383·10-8 m2
Punkti A kõrvalekalded lähendusjoonest on: 0; -0,01; +0,01; 0; + 0,01; +0,015.
UA(=,
n= 6
= 2,5
Saan: UA(lA)= 2,8=
