Tallinna Tehnikaülikool
Füüsikainstituut
Üliõpilane: Margarita  Sidorenko
Teostatud: 7.03. 2019
Õpperühm: IABB63
Kaitstud:
Töö nr: 9
TO:

ELASTSUSMOODUL
Töö eesmärk:
Töövahendid:
Hooke`i seaduse rakendamine traadi
Uuritavast materjalist  traat , indikaatorkelladega
materjali elastsusmooduli määramiseks
varustatud mõõteseade traadi pikenemise
tõmbedeformatsiooni kaudu,
määramiseks, kruvik , mõõtelint.

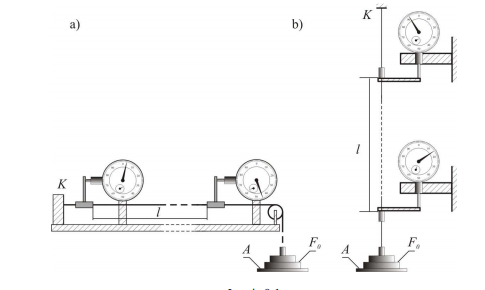

Skeem



Töö  teoreetilised  alused

Keha  deformatsiooniks  nimetatakse keha kuju ja mõõtmete muutumist jõu mõjul. Kui pärast jõu mõju
lakkamist keha taastab oma esialgsed mõõtmed ja kuju, siis nimetatakse deformatsiooni elastseks

Deformatsiooni suurust iseloomustatakse keha mõõtme muutuse ∆x ja esialgse mõõtme x suhtega
𝛥𝑥
𝜀 =

𝑥
Arvu ε nimetatakse suhteliseks deformatsiooniks. Elastsete deformatsioonide puhul kehtib Hooke’i
seadus, mis väidab, et suhteline  deformatsioon on võrdeline deformeeriva pingega. Tõmbe korral
𝛥𝑙
𝐹
= 𝑘
𝑙
𝑆
kus ∆l  on absoluutne  pikenemine , l on keha esialgne pikkus,
)* on suhteline pikenemine,
F on tõmbejõud, S on keha ristlõike pindala,
κ on materjalist sõltuv võrdetegur, mida nimetatakse elastsuskoefitsiendiks.
Katseandmete tabelid

d1 = 0,42 mm
d2 =0,44 mm
d3 = 0,45 mm

l = 817 mm = 0,817 m  (T = 0,5 mm)


Katse
Lisakoormised
Koormisele lähemal
Koormisest kaugemal

olev indikaatorkell
olev indikaatorkell
Pikenemine
Mass kg  Raskus N
Näit
𝛥𝑙
Näit
𝛥𝑙
mm
+*,-
ü*/-
mm
mm
mm
mm
1.
1
9,80
0
0
0
0
0
2.
2
19,60
0,45
0,45
0,08
0,08
0,37
3.
3
29,40
0,79
0,34
0,13
0,05
0,29
4.
4
39,20
1,13
0,34
0,17
0,04
0,3
5.
5
49,00
1,47
0,34
0,21
0,04
0,3
6.
6
58,80
1,80
0,33
0,24
0,03
0,3
7.
5
49,00
1,50
-0,3
0,21
-0,03
-0,27
8.
4
39,20
1,18
-0,32
0,18
-0,03
-0,29
9.
3
29,40
0,81
-0,37
0,14
-0,04
-0,33
10.
2
19,60
0,46
-0,35
0,09
-0,05
-0,3
11.
1
9,80
0,09
-0,37
0,01
-0,08
-0,29




Arvutused:

Arvutan raskust  exceli  abil kasutades valemit : P=mg , kus g = 9,8 -
01

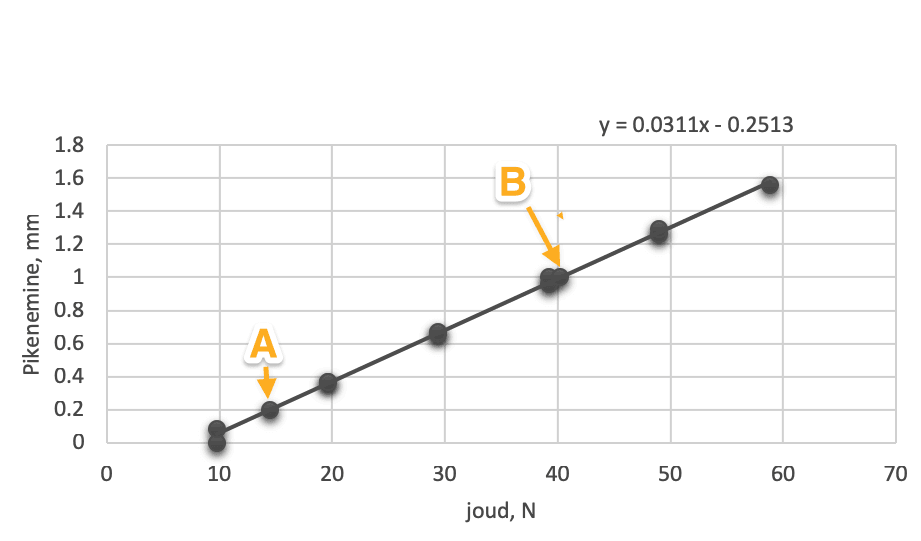

Pikenemise arvutan valemiga
𝑃𝑖𝑘𝑒𝑛𝑒𝑚𝑖𝑛𝑒 = 𝛥𝑙ü*/- − 𝛥𝑙+*,-


Katse nr  𝑑
𝑑 − 𝑑̅
;𝑑 − 𝑑̅
