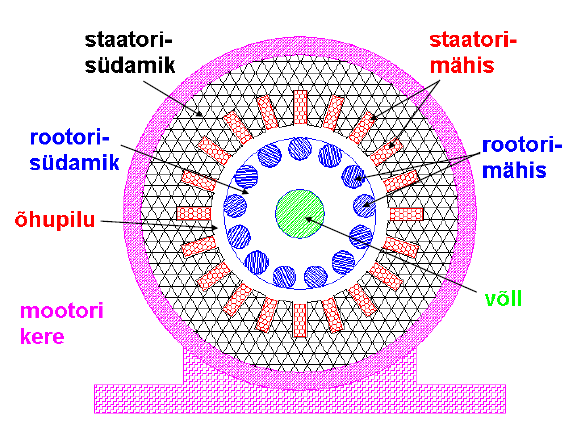

**AC Mootorid ehk vahelduvvoolu mootorid.** AC tähistab vahelduvvoolu ja on meetod energia ülekandmiseks akust elektrimootorile ja tema komponentidele (vahelduvvooluks nimetatakse voolu, mille suund ja tugevus ajas perioodiliselt muutub). Vahelduvvoolu mootor on seade, mis muudab vahelduvvoolu energia mehaaniliseks pöörlevaks energiaks. Masinaosade koostöö ja energia muundamine toimub magnetvälja kaudu,mis toimub koostöötavate osade vahelises ruumis, enamasti õhupilus. Energia muundamine elektrimasinas on paratamatult seotud kadudega. Kaod tekivad: 1. Vasesekadu (voolu kulgemisel läbi mähise juhtme, kus tekib mittesoovitav soojus) 2. Teraseskadu (magnetsüdamikus ajaliselt muutuva magnetvälja toimel hüstereesist ja pöörisvooludest tekkiva soojusena) 3. Ventilatsioonikadu (masinaosade ja õhu vahelisest hõõrdest) 4. Hõõrdekadu (hõõrdest laagrites) Vahelduvvoolu mootorid jagunevad tööpõhimõtte järgi: 1. Sünkroonmootorid 2. Asünkr
8. Elektrimasinad 8.1 Elektrimasina tööpõhimõte Energia muundamiseks magnetvälja vahendusel kasutatakse elektrimasinat. Mehaanilist energiat muundatakse elektrienergiaks elektrigeneraatoris. Generaator pannakse pöörlema enamasti mitteelektrilise jõumasinaga, näiteks auru- hüdro- või gaasiturbiiniga, sisepõlemis- või diiselmootoriga. Selle jõu mõjul tekib magnetväljas liikuvas juhis elektrivool. Elektrienergia muundatakse mehaaniliseks energiaks elektrimootoris. Mootori tööpõhimõte on vastupidine: magnetväljas asuvale vooluga juhtmele mõjub jõud, mis paneb selle juhtme liikuma. Mootor paneb tööle tööpingi, mehhanismi või masina. Elektrimasinaid liigitatakse vooluliigi järgi · alalisvoolumasinad · vahelduvvoolumasinad viimaseid omakorda tööpõhimõtte järgi · asünkroonmasinad · sünkroonmasinad On veel palju teisigi elektrimasina tüüpe. Masinaosade koostöö ja energia muundamine toimub magnetvälja kaudu
8. Elektrimasinad 8.1 Elektrimasina tööpõhimõte Energia muundamiseks magnetvälja vahendusel kasutatakse elektrimasinat. Mehaanilist energiat muundatakse elektrienergiaks elektrigeneraatoris. Generaator pannakse pöörlema enamasti mitteelektrilise jõumasinaga, näiteks auru- hüdro- või gaasiturbiiniga, sisepõlemis- või diiselmootoriga. Selle jõu mõjul tekib magnetväljas liikuvas juhis elektrivool. Elektrienergia muundatakse mehaaniliseks energiaks elektrimootoris. Mootori tööpõhimõte on vastupidine: magnetväljas asuvale vooluga juhtmele mõjub jõud, mis paneb selle juhtme liikuma. Mootor paneb tööle tööpingi, mehhanismi või masina. Elektrimasinaid liigitatakse vooluliigi järgi · alalisvoolumasinad · vahelduvvoolumasinad viimaseid omakorda tööpõhimõtte järgi · asünkroonmasinad · sünkroonmasinad On veel palju teisigi elektrimasina tüüpe. Masinaosade koostöö ja energia muundamine toimub magnetvälja kaudu
Eksamispikri sisukord Lisainfo materjali kasutamise kohta 12 suuruses kirjas on tähtis info, väiksemas kirjas lisa info. Mõndadest asjadest on kirjutatud kahte moodi (1-lühidalt ja 2- täpsemalt) Trafo töötamise põhimõte pingestades trafo primaarmähise tekib selles vool, millega kaasneb magnetväli kui pinge on vahelduv, siis vool ja magnetväli on vahelduvad. Vahelduv d magnetvoog indutseerib primaar ja sekundaarmähises elektromoroorjõu. e1 = -w1 dt d e2 = -w2 d elektromotoorjõud on suurem mähises, mille keerdude arv on suurem. Trafodel on pööratavuse omadus, mis seisneb selles, et sama trafot saab kasutada kõrg ja madalpinge trafona. Trafo konsttruksioon Trafo nimivõimsus kiloamprites, liinipinged, liinivoolud, sagedus hertsides, faaside arv
Sisukord Sünkroonmasinad .................................................................................................................................... 2 Põhimõisted......................................................................................................................................... 2 Töötamispõhimõte .............................................................................................................................. 3 Konstruktsioon .................................................................................................................................... 4 Staatorimähised .................................................................................................................................. 6 1 ja 2- faasilised staatorimähised ........................................................................................................ 9 Elektromotoorjõud .......................................................
Elektrotehnika eksami kordamisküsimused 1. Seadused alalisvooluringis a)Takistite jadaühendus Takistite jadaühenduse korral on ühenduse otstele rakendatud pinge võrdne üksikute takistuste pingete summaga. U=U1+U2+...+Un Voolutugevus on kõigil takistitel sama. I=const. Kogutakistus jadaühenduse korral võrdne üksiktakistuste summaga. R=R 1+R2+...+Rn b)Takistite rööpühendus Takistite rööpühenduse korral on pinge igal takistusel sama. U=const. Voolutugevus ühenduse otstel on võrdne takistusi läbivate voolude summaga. I=I1+I2+...+In Rööpühenduse korral on kogutakistuse pöördväärtus võrdne üksikute takistuste pöördväärtuste summaga. 1/R=1/R1+1/R2+...1/Rn. Kui kõik takistused on samad, siis kogutakistus R=R1/n (n – takistuste arv). c)Ohmi seadus Vooluahelat läbiva voolu tugevus on võrdeline selle lõigu otstele rakendatud pingega ja pöördvõrdeline lõigu takistusega. I=U/R Suletud mittehargnevas vooluringis on voolu tugevus võrdeline
Referaat Harjadeta elektrimootor Õppeaines: Elektrotehnika Transporditeaduskond Sisukord 1. Elektrimootor 1.1. Asünkroonmootor 1.2. Asünkroonmootori rootor 1.3. Sünkroonmootor 2. Püsimagnetiga sünkroonmootor 2.1. Suurevõimsuselised sünkroonmootorid 2.2. Väiksevõimsuselised sünkroonmootorid 3. Harjadeta alalisvoolumootorid 4. Samm-mootorite tööpõhimõte 4.1. Unipolaarne mootor 4.2. Bipolaarne mootor 4.3 .Lainetalitus 4.4 .Samm-mootori koormamine 5. Kasutusalad 1.Elektrimootor Elektrimootor on seade, mida kasutatakse elektrienergia muundamiseks mehaaniliseks tööks.Enamik elektrimootoreid töötab tänu elektromagnetisminähtusele. Kuid on ka mootoreid millede töö baseerub teistel elektromehaanilistel nähtustel nagu näiteks piesoelektrilisel efektil ja elektrostaatilistel jõududel. Elektromagnetisminähtusel põhinevate mootorite tööpõhimõtteks on pöörleva magnetvälja energia muutm
nulljuhtme vahele. Seadme ühendamisel faasi ja nulljuhtme vahele rakendub tema klemmidele pinge 230 V (230 V elektrivõrgus), kuid kahe faasi vahele ühendamisel rakendub tema klemmidele pinge 400 V (230 V elektrivõrgus). Seda asjaolu tuleb silmas pidada seadmete võrku ühendamisel. 3.7. Elektrienergia muundamine mehaaniliseks energiaks. Elektrienergiat saab väga hõlpsasti muundada mehaaniliseks energiaks, soojuseks ja valguseks. Elektromehaaniline energiamuundusprotsess, mis leiab aset elektrimootori staatori ja rootorivahelises õhupilus, põhineb elektromagnetilise induktsiooni nähtusel, mille korral indutseeritakse muutuva magnetvälja toimel juhtmesse elektromotoorjõud. Muutuva magnetväli tekitatakse kas a) juhtme liikumisel paigalseisvas magnetväljas, b) magnetvälja liikumisel paigalseisva juhtme suhtes, c) voolutugevuse ja magnetvoo tiheduse muutumisel ajas. Elektromagnetilise induktsiooni nähtust selgitab Joonis 3.7,b. Magneti põhjapooluse (N)
