MAP ANDURID
A4
Sami Laasi
Kaarlimõisa 2012
MAP andurid
Mitmesugused absoluutsed rõhu andurid (MAP andurid) on ühed enimkasutatavad sensoritega sisepõlemis mootori elektroonseid juhtimissüsteeme. Mootorid , mis kasutavad MAP andureid on tavaliselt sissepritsega. Mitmesugused absoluutse rõhu andurid annavad hetkega kollektorirõhu kohta teavet mootori elektroonilisele juhtseadmele (ECU). Andmete arvutamiseks kasutatakse õhutihedust, et määrata mootori õhu massivoolukiirus, mis omakorda määrab nõutava kütuse arvestamisest optimaalse põlemise. Sissepritsega mootor võib vaheldumisi kasutada mass õhuvoolu andurit (MAF andur ) avastada siseneva õhuvoo. Tüüpkonfiguratsioonis töötab üks või teine​​, kuid harva mõlemad.
MAP andurite andmeid saab konverteerida õhu massi andmetesse kasutades selleks kiiruse tiheduse meetodit. Mootori pöörlemiskiirus (RPM) ja õhu temperatuur on ka vaja niiöelda lõpetada/peatada, et saaks kiiruse tiheduse meetodil arvutada. MAP andurit saab kasutada ka läbi OBD II (pardadiagnostikasüsteemi), et testida EGR klapi funktsionaalsust.
MAP andurite tööpõhimõtted:

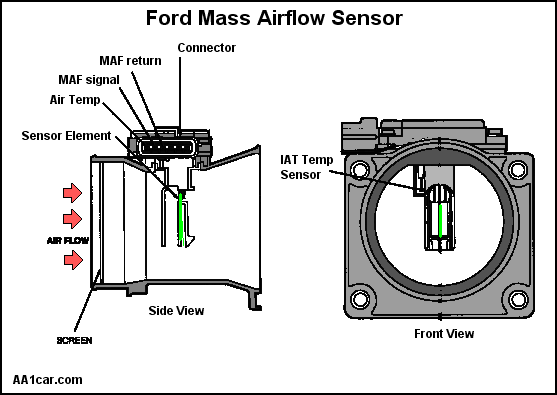

1) Mass Air Flow Sensor (MAF): See andur mõõdab õhu hulka mis läheb mootorisse. Vähem õhku tõmmatakse mootorisse, kui see töötab tühikäigul ja selle tõttu läheb mootori töötamiseks vähem kütust vaja. Mootorile antakse rohkem õhku kui auto on liikumises kuna siis on pihustitele rohkem kütust vaja.

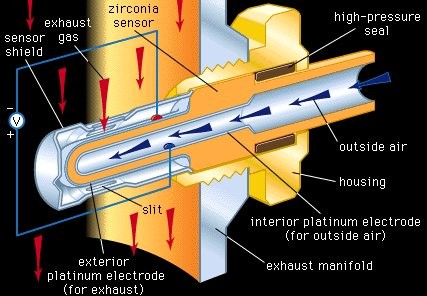

2) Hapniku (O2) andurid: Asub heitgaasisüsteemis. Nende andurite ülesanne on arvutata kokku põlemata hapniku ja kütuse summa mis on pärit mootorist. ECU saab nende andmete põhjal reguleerida kütuse peale andmise kogust mootorile selle tõhususe suurendamiseks .

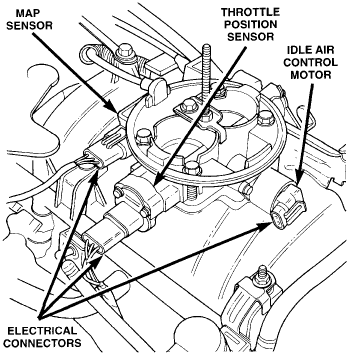

3) Throttle Position Sensor (TPS): See andur ütleb arvutile , kui raske jalaga on juht ja kui kiiresti juht vajutab gaasi-pedaali. Mida rohkem ja kiiremini pedaali vajutatakse, seda rohkem seguklapp avaneb , suurendades sellega kütuse koguse pealevoolu, mis tuleb anda mootorile selle töötamise kiiruse suurendamiseks.

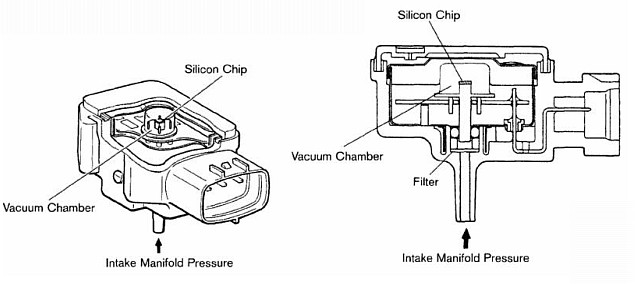

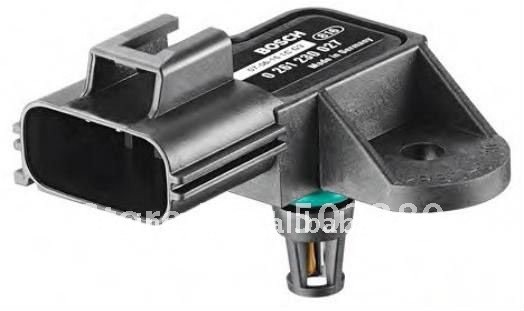

4) Manifold Absolute Pressure Sensor (MAP): See andur mõõdab muutusi mootori kollektori surves, mis saadab signaali ECU-le, kui palju koormust peab mootoril olema minnes allamäge või ülesmäge ja kui kiiresti see peab juhtuma kiirendades või aeglustades. Kui andur loeb kõrgsurve siis ECU vähendab mootori vaakumit, et lisada rohkem kütust ja madalsurve korral vastupidi.

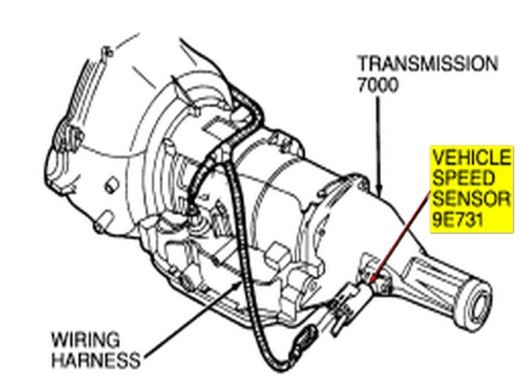

5) Vehicle Speed Sensor (VSS): See andur ütleb ECU-le, kui kiiresti auto liigub ja reguleerib kütuse pealevoolu vastavalt sellele. See andur saadab ka signaale spidomeeteri ja püsikiiruse hoidja kohta ECU-le.
