Tehnoloogiakaart

Sissejuhatus

Ülesandeks on valmistada hoidik . Toorik lõigatakse välja ümarvaltsmaterjalist lintsaega . Detail on suhteliselt hästi lõiketöödeldav, materjaliks on teras 235. Töötlemisoperatsioonideks on puurimine , keermestamine , avardamine, freesimine ja lihvimine . Töötlemiseks kasutan arvprogrammjuhtimisega seadmeid: lintsaag, 4-teljeline revolverpeaga vertikaalfreespink(4. vabadusaste-spindel saab pöörelda ümber horisontaaltelje), siselihvpink. Baaspinnad on valitud täpsuse ja pinnakvaliteedi nõuetele lähtuvalt. Tootmisprogramm on 15000 tk/aastas.

Tooriku valik

Algmaterjaliks on terasest margiga 235 valmistatud ümarvaltsmaterjal. Sellest lõigatakse lintsaega välja toorik . Toorik on selline valitud, kuna enamus pinnad on pöördpinnad ja teisalt seetõttu, et terase valu oleks problemaatiline (kallim kui valtsmaterjal).

Marsruuttehnoloogia

1.Tooriku tükeldamine.

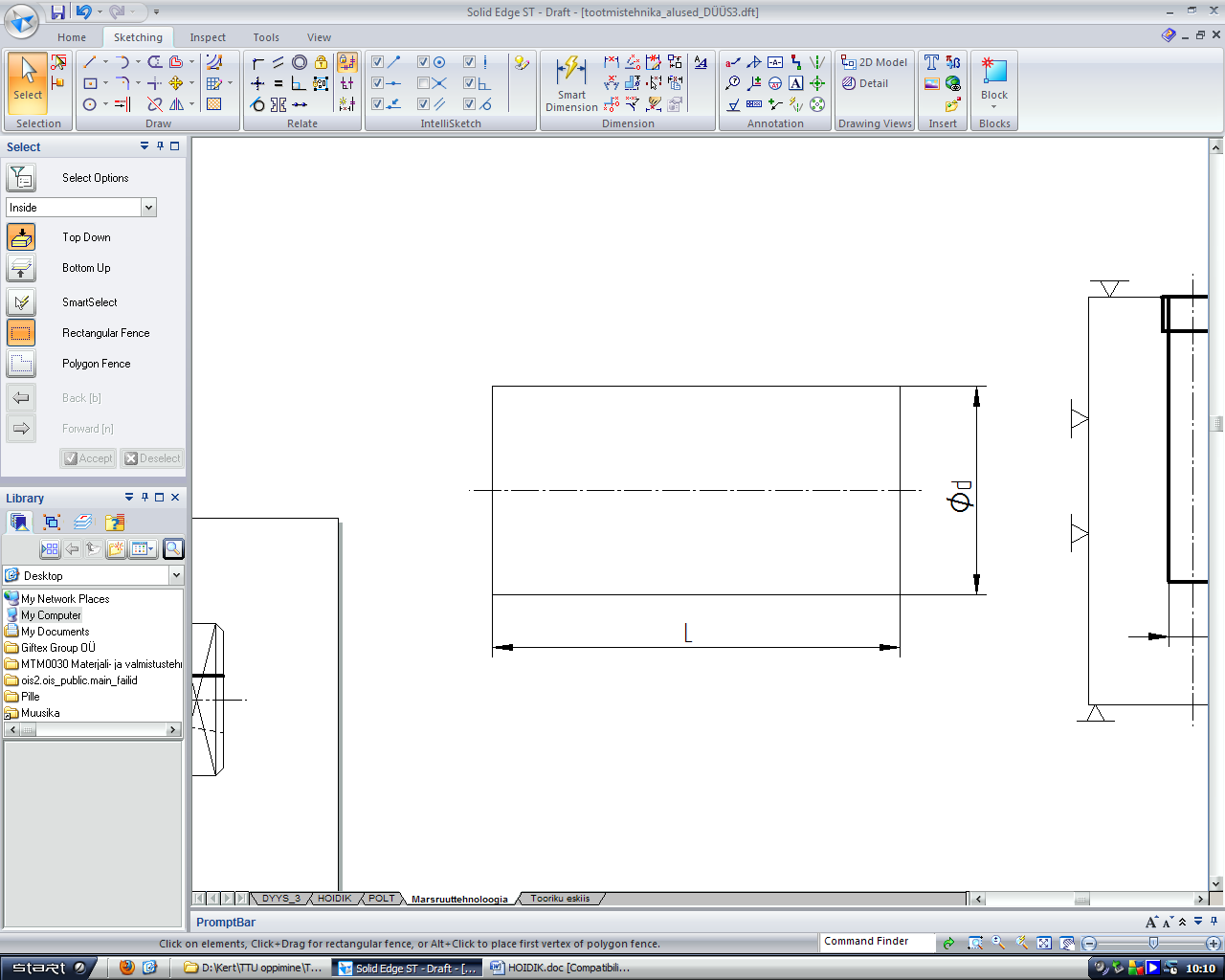

Toorik lõigata ümarvaltsmaterjalist lintsaega mõõtudega
Ød= 106 mm; L= 210 mm.

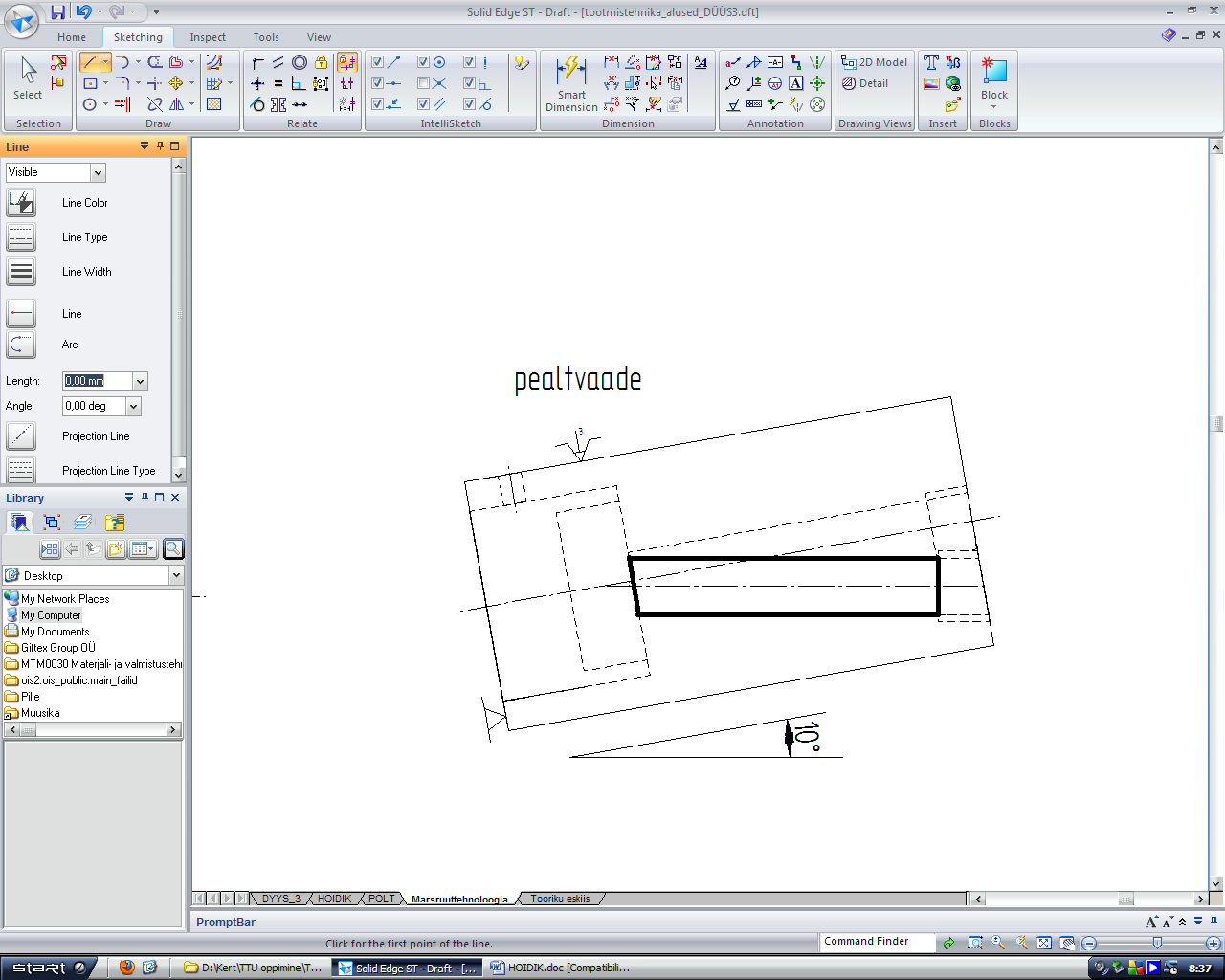

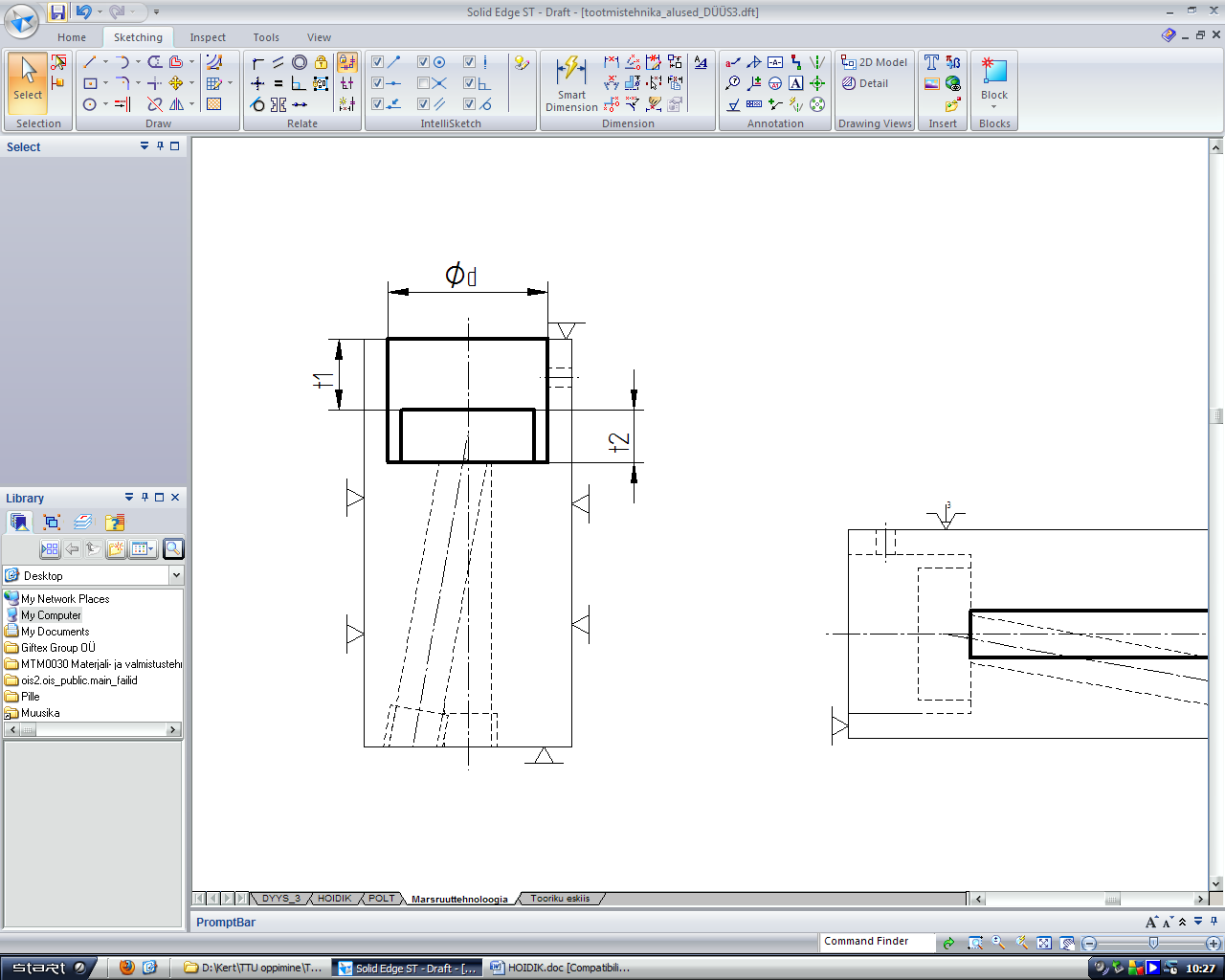

2. Ava puurimine, avardamine, keermestamine.
Ava puurimine: puurida ava 10 mm puuriga. Lõikesügavus t1=150 mm.
Avardamine: avardiga töödelda ava läbimõõduni Ød
= 24,8±0,1 mm. Lõikesügavus t1=150 mm.
Ava keermestamine: Sisekeermelõikuriga keermestada ava M28.
Lõikesügavus t2=18 mm.

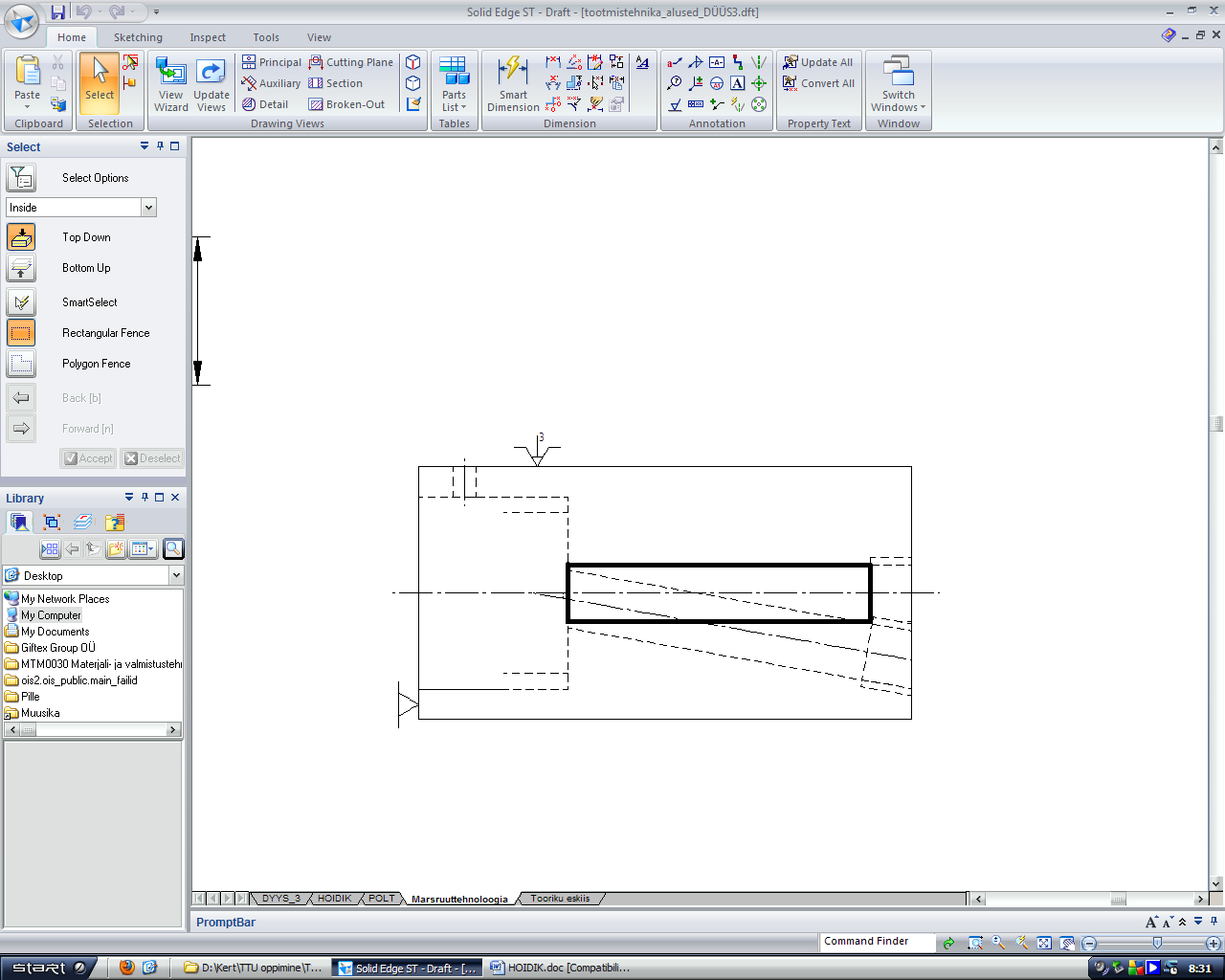

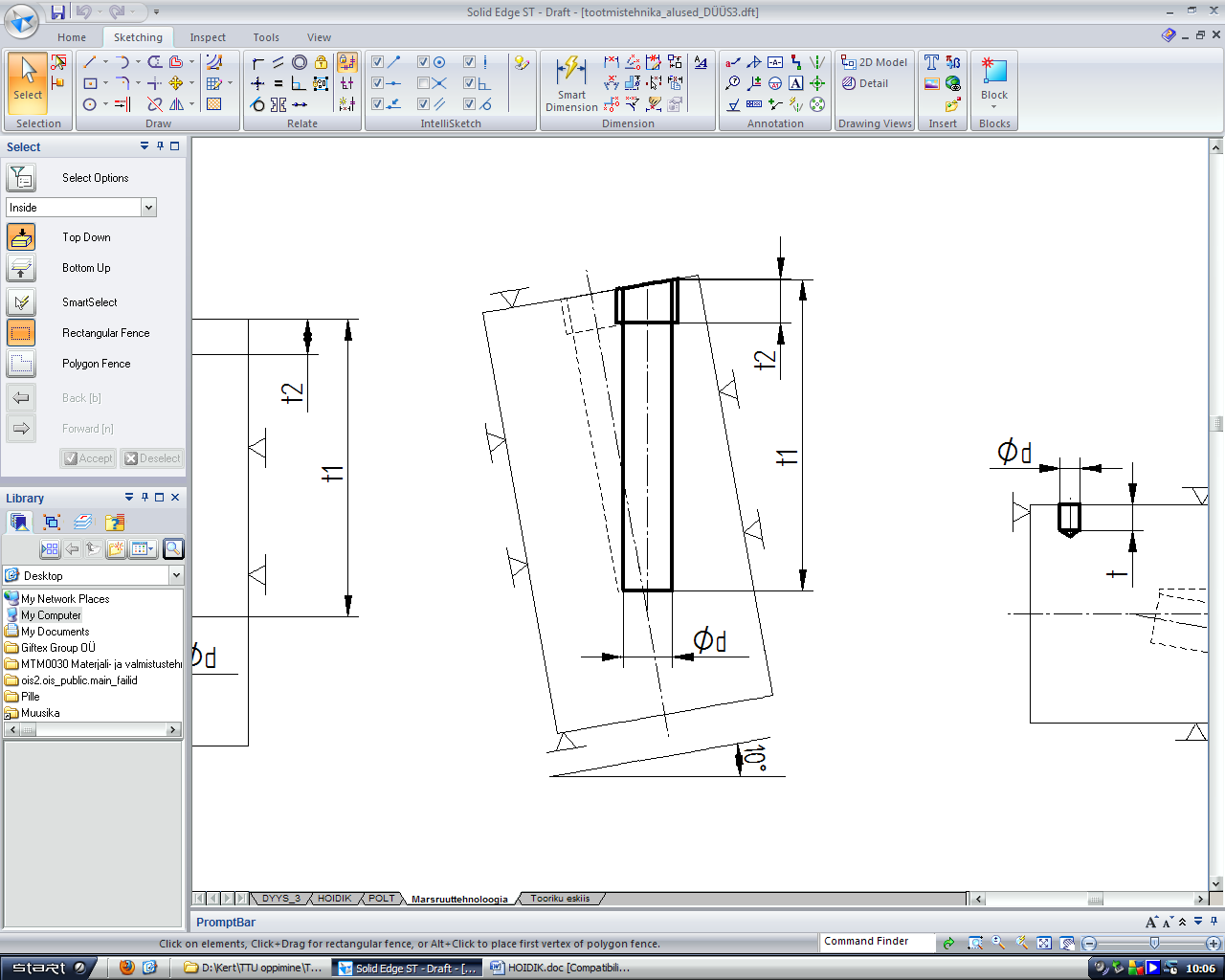

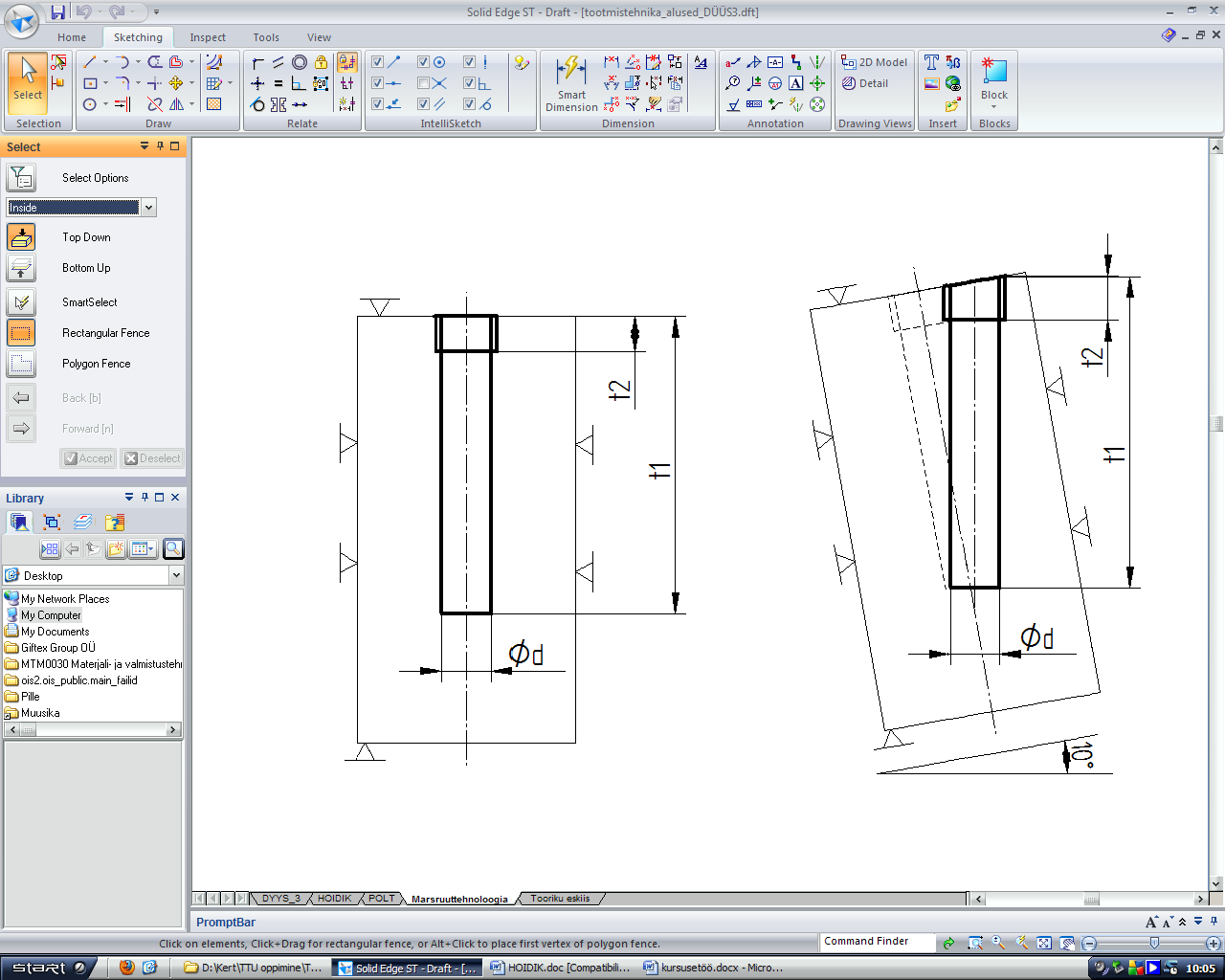

3. Ava puurimine, avardamine, keermestamine.
Ava puurimine: puurida ava 10 mm puuriga. Lõikesügavus t1=157 mm.
Avardamine: avardiga töödelda ava läbimõõduni Ød
= 24,8±0,1 mm. Lõikesügavus t1=157 mm.
Ava keermestamine: Sisekeermelõikuriga keermestada ava M28.
Lõikesügavus t2=22 mm.

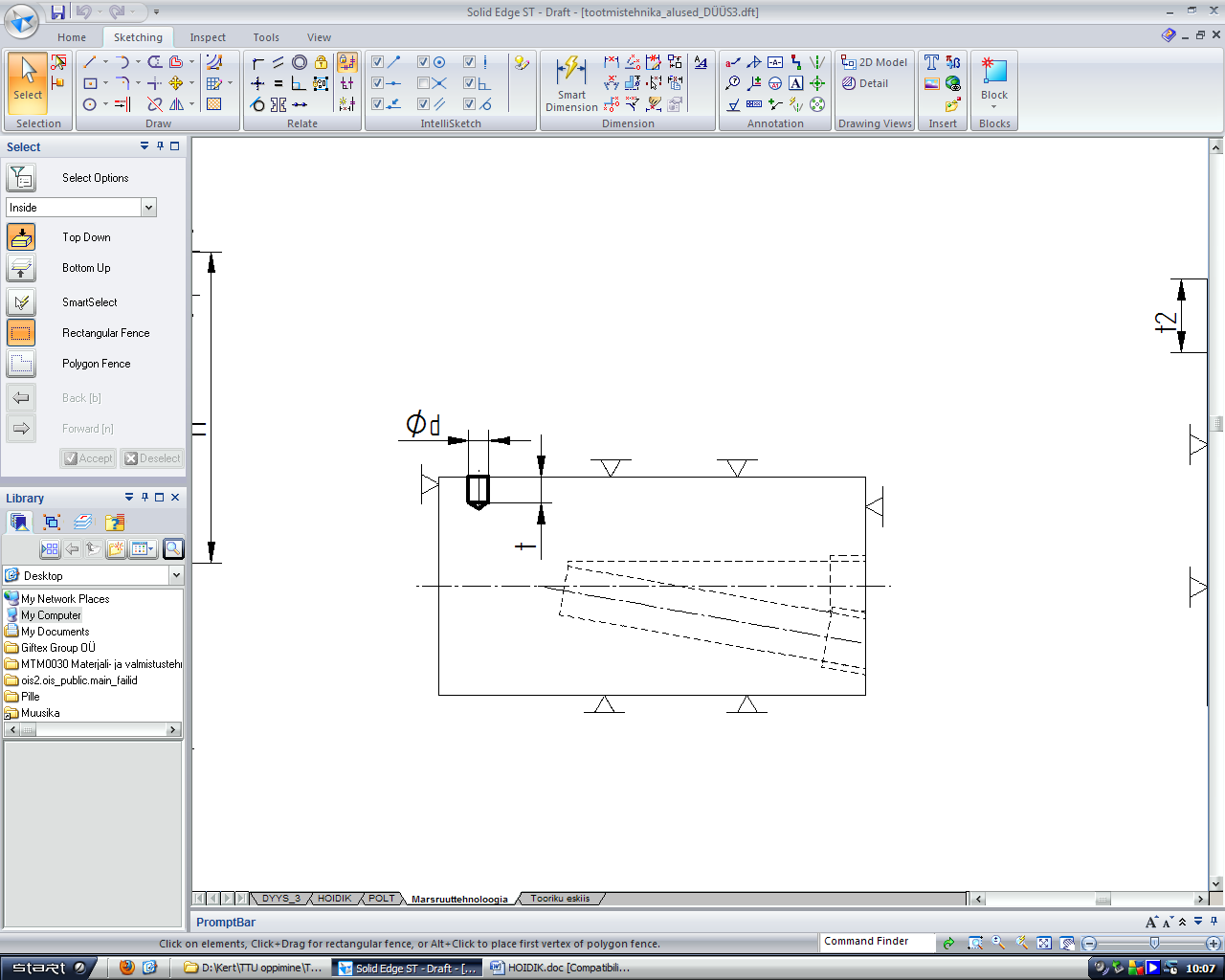

4. Ava puurimine.
Ava puurimine: puurida ava Ød=10 mm. Lõikesügavus t=15 mm.
5. Ava freesimine, tasku freesimine.
Ava freesimine: otsfreesiga freesida ava läbimõõduga Ød=80 mm. Lõikesügavus t1=37 mm.
Tasku freesimine: otsfreesiga freesida tasku.
Lõikesügavus t2=23 mm.
6. Ava siselihvimine.
Lihvida ava nõutud pinnakareduseni Ra=0,63 µm.
7. Ava siselihvimine.
Lihvida ava nõutud pinnakareduseni Ra=0,63 µm.
8. Ava siselihvimine, detaili otspinna lihvimine.
Lihvida ava silinderpinnad ja põhi nõutud pinnakareduseni Ra=1,25 µm.
Lihvida detaili otspind mõõduni t=60±0,04 mm

Töötlemisvarude ja operatsioonimõõtude määramine.

Freesimine: kooriv Zmin = 300 µm
puhas Zmin = 100 µm
Puurimine: Zmin = 200 µm
Avardamine: eelnev Zmin = 200 µm
puhas Zmin = 100 µm
Lihvimine: eelnev Zmin = 100 µm
puhas Zmin = 80 µm
peen Zmin = 50 µm

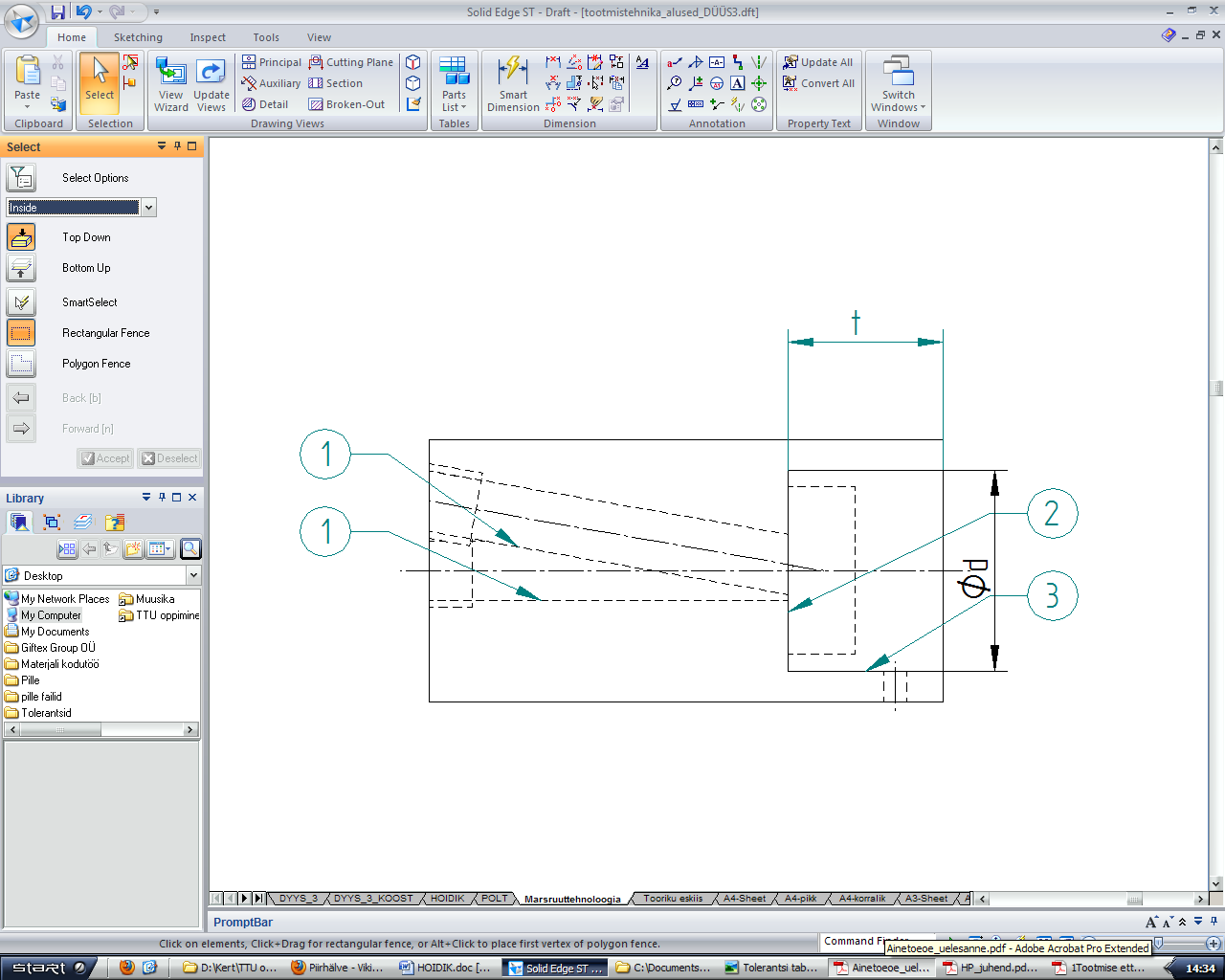

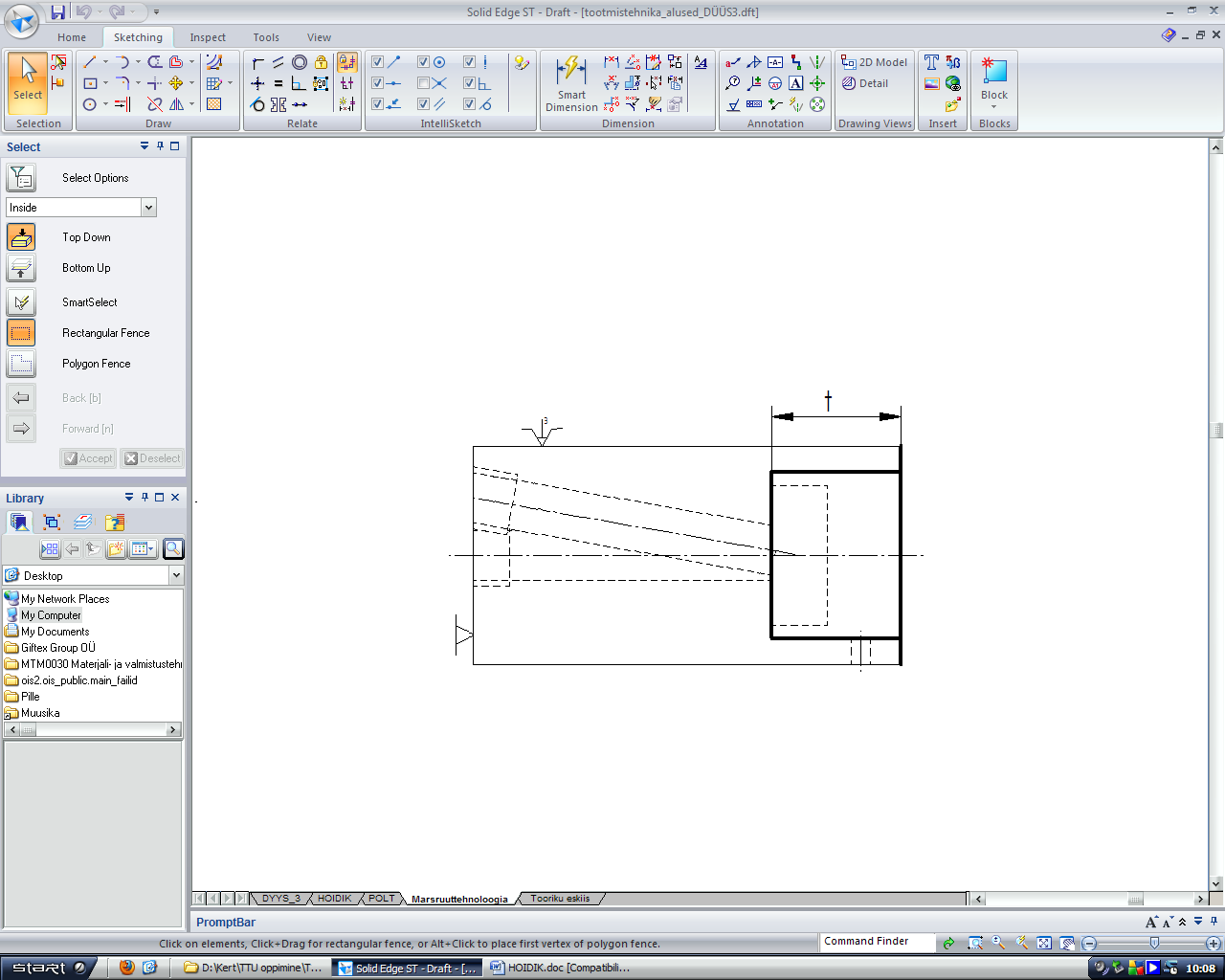

Sele 1.
Avade nr 1 jaoks tuleb jätta töötlusvaru pärast avardamist: 100 µm(eelnev lihvimine) + 50 µm(peen lihvimine) = 150 µm. Avardi mõõt(avardatud ava) peab olema 24,65±0,1 mm. Valmis detaili ava mõõt on 24,8±0,1 mm.
Pärast pinna nr 2 freesimist peab mõõt t=60±0,04 mm. Pärast pinna nr 2 lihvimist peab mõõt t=60,1±0,04 mm, sest pinna nr 5 lihvimise (eelnev) jaoks peab jätma töötlusvaru 100 µm. Valmis detaili mõõt t=60±0,04 mm.
Pinna nr 3 jaoks tuleb jätta töötlemisvaru pärast freesimist: 100 µm(eelnev lihvimine) + 50 µm(peen lihvimine) = 150 µm. See tähendab, et ava(tasku) tuleb freesida mõõduga
Ød=80-150+720 . Valmis detaili ava(tasku)mõõt Ød=80+870mm.

Ajanormide arvutus

Arvutamisel kasutan:
kus
= põhiaeg;
= abiaeg;
(operatiivaeg);
= organisatsioonilise teenindamise aeg;
=tehnilise teenindamise aeg ();
töö vaheajad ().
tkalk=ttk+te-1/n
010. Tooriku tükeldamine.
= 2 min
= 1 min
= 2+1=3 min
= 30,04=0,12 min
= 0,12+0,12=0,24 min
= 30,04=0,12 min
= 3,48 min
tkalk=3,48+20/400=3,53 min
020. Ava puurimine, avardamine, keermestamine.
= 0,78+0,79+0,2=1,8 min
= 0,3 min
= 1,8+0,3=2,1 min
= 2,10,04=0,084 min
= 0,084+0,084=0,17 min
= 2,10,04=0,084 min
= 2,5 min
tkalk=2,5+20/400=2,55 min
030. Ava puurimine, avardamine, keermestamine.
= 0,78+0,79+0,2=1,8 min
= 0,1 min
= 1,8+0,1=1,9 min
= 1,90,04=0,08 min
= 0,08+0,08=0,16 min
= 1,90,04=0,08 min
= 2,2 min
tkalk=2,2+20/400=2,25 min
040. Ava puurimine.
= 0,78 min
= 0,1 min
= 0,78+0,1=0,88 min
= 0,880,04=0,035 min
= 0,035 +0,035 =0,07 min
= 6,030,04=0,035 min
= 1 min
tkalk=1+20/400=1,2 min
050. Ava freesimine, tasku freesimine.
= 7+5=12 min
= 0,3 min
= 12+0,3=12,3 min
= 12,30,04=0,5 min
= 0,5 +0,5 =1 min
= 12,3 0,04=0,5 min
= 14,3 min
tkalk=14,3+20/400=14,35 min
060. Ava siselihvimine.
= 5 min
= 0,2 min
= 5+0,2=5,2 min
= 5,20,04=0,2 min
= 0,2 +0,2 =0,4 min
= 5,2 0,04=0,2 min
= 6,1 min
tkalk=6,1+20/400=6,15 min
070. Ava siselihvimine.
= 5,5 min
= 0,1 min
= 5,5+0,1=5,6 min
= 5,60,04=0,25 min
= 0,25 +0,25 =0,5 min
= 5,6 0,04=0,25 min
= 6,6 min
tkalk=6,6+20/400=6,65 min
080. Ava siselihvimine, detaili otspinna lihvimine.
= 7,2+0,8=8 min
= 0,2 min
= 8+0,2=8,2 min
= 8,20,04=0,3 min
= 0,3 +0,3 =0,6 min
= 8,2 0,04=0,3 min
= 9,4 min
tkalk=9,4+20/400=9,45 min

Tehnilis-majanduslikud arvutused

Väljalasketakt
τ = ( Fa×60× K0)/N [min/tk], kus
Fa – tegelik aastane ajafond tundides (2-vah. 4015);
K0 – kao tegur 0,75-0,8;
N – detaili aastaprogramm, tk.
τ = (4015*60*0,75)/15000=12,045 min/tk
Tootmise tüüp
Tootmise tüüp määratakse operatsiioni kinnistusteguri järgi.
Ks= τ/ t tk keskm , kus
t tk keskm – operatsiooni keskmine tükiaeg;
t tk keskm= ∑ t tk i / n , kus
t tk i- i-nda operatsiooni tükiaeg;
n – operatsioonide arv.
Kui Ks
1, siis on masstootmine;
Ks = 2-10 suurseeriatootmine;
Ks
10-20 (kesk) seeriatootmine ;
Ks > 20 väikeseeriatootmine.
t tk keskm= ∑ t tk i / n =(3,48+2,5+2,2+1+14,3+6,1+6,6+9,4)/8=5,6975
Ks = 12,045/5,6975= 2,11 , järelikult on tegemist suurseeriatootmisega.
Pingipargi arvutus
Määratase pinkide arv, mis on vajalik detaili valmistamiseks.
Arvutuslik pinkide arv leitakse valemiga:
, kus
Ttk - ühenimeliste operatsioonide tükiaeg tundides;
N – aastaprogramm;
Ftp – pingi ajafond ( Ftp = 3620-3640 h/a);
- normi karmistamise tegur (1,1-1,2).
kk - võimsusreservi arvestav tegur(0,8-0,85)
Lintsaag:
= (0,058*15000))/( 3640*1,2)0,20
Freespink : = (0,334*15000))/( 3640*1,2)1,147
Lihvpink :
= (0,369*15000))/( 3640*1,2)1,268
Lintsaag: v =i/kk= 0,2/0,8=0,25
Freespink: v =i/kk= 1,147/0,8=1,44
Lihvpink: v =i/kk= 1,268/0,8=1,585
Arvestades, et detaili DÜÜS_3 arvutuslik pinkide arv on:
Lintsaag: v =i/kk= 0,2/0,8=0,25;
Treipink: v =i/kk= 0,42/0,8=0,525;
Freespink: v =i/kk= 0,31/0,8=0,3875;
Lihvpink: v =i/kk= 0,34/0,8=0,425,
Siis läheb kahe detaili toomiseks vaja:
Lintsaag: 1
Treipink: 1
Freespink: 2
Lihvpink: 2
Tooriku ligikaudne hinnang
Hind kujuneb tooriku materjali hinna ja koorivtöötlemise maksumuse järgi:
Ctoorik=Cmat×m - Claast×Cjääk + Σtkooriv×(Ptööl+Cseade)(1+Stsehh/100), kus
Cmat – materjali kulunorm (kg);
m – tooriku materjali 1 kg hulgihind;
Claast – laastu(jääkide) mass;
Cjääk – laastude (jäätmete) hind;
Σtkooriv – koorivtöötlemiseks kuluv summaarne aeg;
Ptööl – tööliste palk koos sotsiaaleraldistega 1 tunnis;
Cseade – seadme tunnihind kr/tund;
Stsehh – tsehhi kaudsed kulud (tavaliselt 60-80%)
Cmat = 14,5 kg
m = 10 kr/kg
Claast = 3,1 kg
Cjääk =1 kr/kg
Σtkooriv = 0,28 tund
Ptööl = 100 kr/tund
Cseade = 200 kr/tund
Stsehh = 70%
Ctoorik = 14,5*10-3,1*1+0,28*(100+200)*(1+0,7)=141,9+142,8=284,7 kr
Kulutused toorikule arvestamata kulutusi tööjõule ja pinkidele: 141,9 kr
Kulutused tööjõule
Töötasu tööpinkidel: 100 kr/tund.
Sotsiaal-, haigus- ja töötuskindlustusmaks: 33,5% (töötasust).
Cpalk = t /60*60, kus t – aeg(minutites), mis kulub tööjõule , et valmistada 1 detail.
Cpalk =(46/60)*100= 77 kr
, kus
N – 15000 tk.
Cpalk =77*15000= 1155000 kr
Csots =
= 1155000 × 0,335 = 386925 kr
Lintsaag: 0,058*15000=870 tundi
Freespink: 0,334*15000= 5010 tundi
Lihvpink: 0,369*15000=5535 tundi
Kulutused seadmetele
Lintsaag = 250 kr/tund
Treipingi = 300 kr/tund
Freespingid = 300 kr/tund
Lihvpingid = 300 kr/tund
Cseadmed = 250*870 + 300*5010+300*5535 = 3381000 kr
Kulutused lõikeriistadele
Tabel 5.3 Kulutused lõikeriistadele.
Lõikeriista nimi, tähis, materjal
Oper .
Siirdeid
tΣ
Koguaeg
LR sum.
Vajalik LR
LR
LR hind
( siire )
min
Nx tΣ
Püs. Aeg
Arv
tüki
kokku

min
T min

hind
tuh. kr
1. Saelint
010
1
2
30000
500
60
1000
60000
2. Spiraalpuur, Ø10 mm, tervik
020,030,040
3
2,34
35100
20
1755
400
702000
3.Avardi, Ø24,8 mm, tervik
020,030
2
1,58
23700
40
593
750
444750
4. Otsfrees Ø12 (1 insert, kermis )
050
1
12
180000
20
9000
150
1350000
5.Sisekeerme-lõikur M28 HSS, tervik
020,030
2
0,4
6000
20
300
750
225000
6. Lihvketas Ø22
060,070,080
3
18,5
277500
100
2775
500
1387500
Kulutused kõikidele lõikeriistadele kokku(EEK):
4169250
Kulutused lõikeriistadele ühe detaili kohta CLR = ΣLR / N = 4169250/15000 = 278 EEK
Kulutuste kokkuvõte
Tabel 5.4 kulutuste kokkuvõte
Kirje nimetus
Ühik
Hind
Maksumus
1. Materjal:
Kr/kg
10
840000
2. Laast :
Kr/kg
-1
-46500
3. Tööjõu kulud (koos maksudega):
Operatsioon 010
Kr/h
100
118377
Operatsioon 020
Kr/h
100
85513
Operatsioon 030
Kr/h
100
75453
Operatsioon 040
Kr/h
100
35211
Operatsioon 050
Kr/h
100
481223
Operatsioon 060
Kr/h
100
206238
Operatsioon 070
Kr/h
100
223006
Operatsioon 080
Kr/h
100
316903
Tööjõu kulud kokku
Kr/h
100
1541925
4.Kulud seadmetele
Lintsaag:
Freespink:
Lihvpink:
Kr/h
Kr/h
Kr/h
250
300
300
217500
1503000
1660500
5. Kulud spetsiaalrakistusele
Kr/tk
5000
5000
6.Kulud lõikeriistadele
Kr/detail
289
4169250
7.Tootmise ettevalmistuse kulud
Kr
30000
30000
Detaili valmistamise omahind
623 kr

Kokkuvõte
