Termopaaride kalibreerimine (0)

TALLINNA TEHNIKAÜLIKOOL
SOOJUSTEHNIKAINSTITUUT


Praktilised tööd aines:        Soojustehnika
Töö nr 1
Termopaaride  kalibreerimine
Üliõpilased:
Kood
Rühm
Andres Raag
134882

Raimond  Vaba
112419
AAAB -31
Oliver Saare
146034
Õppejõud   H.Lootus
Töö tehtud     13.10.2014
Esitatud
Arvestatud

SKEEM

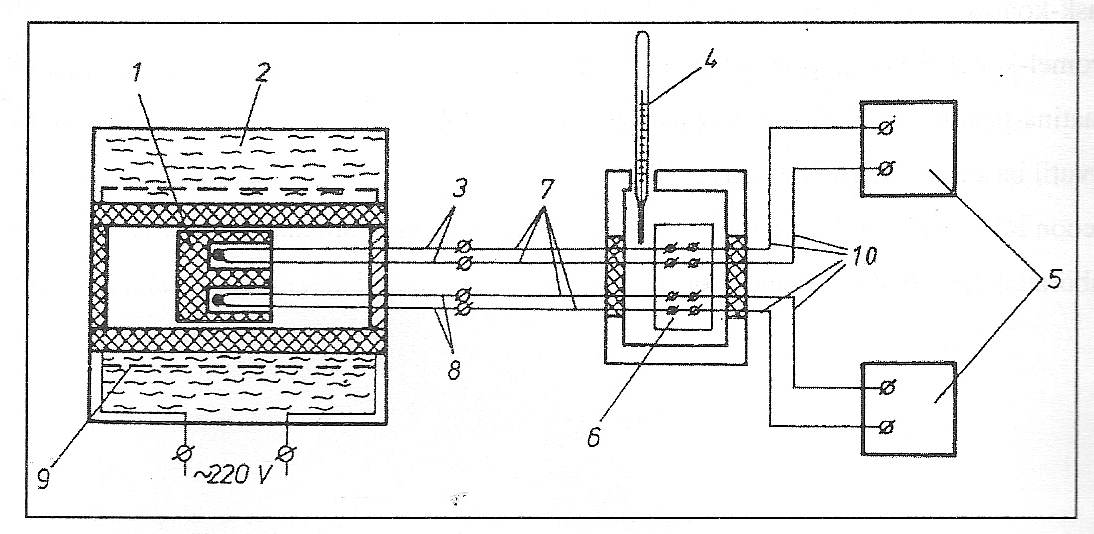

Joonis  1.1. Termopaaride  katseseadme  skeem:  1  –  metallplokk;  2  –   elektriahi ;  3  –  võrdlustermopaar;  4  –
vedeliktermomeeter;  5  –   voltmeeter ;  6  –  termostateeritud  klemmlaud;  7  –  termopikendusjuhtmed;  8  –
kalibreeritav  termopaar ; 9 – küttemähis; 10 – ühendusjuhtmed





1. Töö eesmärk
Määrate  tehnilise  termopaari  termoelektromotoorjõud  E   olenevus   temperatuurist  t  ja
koostada graafikud E1 = f1(t) ning t1 = f2(t). Arvutada termopaari absoluutne viga.

2. Tööks vajalikud vahendid
1.  Elektriahi
2.  Võrdlustermopaar ( plaatina -plaatinaroodium termopaar)
3.  Kalibreeritav termopaar
4.  Voltmeetrid
5.  Vedeliktäitega klaastermomeeter
6.  Termopikendusjuhtmed
7.  Termostateeritud klemmlaud
8.  Termopaaride gradueerimistabelid


3. Katseandmete töötlemine

Võrdlustermopaar
Kalibreeritav
Absoluutne
Termopaari külmiide
(gr S)
termopaar (gr K)
viga




1
1
nr
'



' 1

Parand
E
E

E
 t
E
1

k1
- 0
mi
 t
 t
t 1
m
p.
m
+ΔE
t-
' 1
p.
p.
ge
gr S
gr K
=E
ge
E
t=
ge
E
mV
Lu
tem
Lu
E
tem
Lu
1
tem
E
ΔE
ΔE1
ΔE
mV
mV
°C
mV
mV
°C
°C
mV
mV
°C
mV
1  0.063  0.188  32.5  0.423  1.302
32.5
22  0.125  0.879
0
0.003
2
0.24  0.365
60  1.543  2.422
60
22  0.125  0.879
0
0.014
3
0.45  0.575
90  2.788  3.667
90
22  0.125  0.879
0
0.014
4  0.675  0.803
121  4.044  4.944  120.5  22.5  0.128
0.9
0.5
0.016
5
0.9  1.028
150  4.206  6.106  149.5  22.5  0.128
0.9
0.5
0.031
Tabel 1


Lugemid E’ ja E’1 on millivoltmeetrite näidud vastavatel katsetel.

Temperatuur tk1  on  külmliite  temperatuur millele vastavad parandid  (ΔE ja ΔE1) on saadud
gradueerimistabelitest.

Kasutame gradueerimistabeleid plaatina-plaatinaroodium ja kromel- alumel .

E ja E
+ΔE
1 on arvutatud valemitega E=E'+ΔE ja E1=E'1
1.

Temperatuurid t ja t1 võtsime gradueerimistabelitest E ja E1 põhjal.

Absoluutne viga arvutatakse valemist  Δt=t-t1.


ΔEmV  saime  valemist ΔEmV=E0-E1.
E0 on kalibreeritava termopaari emj ahju temperatuuril t gradueerimistabeli kromel-
alumel järgi.
E1 on kalibreeritava termopaari emj ahju temperatuuril t mõõdetuna võrdlustermopaariga.

ΔEmV väärtus ei ületa üheski punktis lubatavat viga 0,16mV seega jääb vaadeldava
termopaari viga temperatuurivahemikus +30…+150°C, lubatud piiridesse .

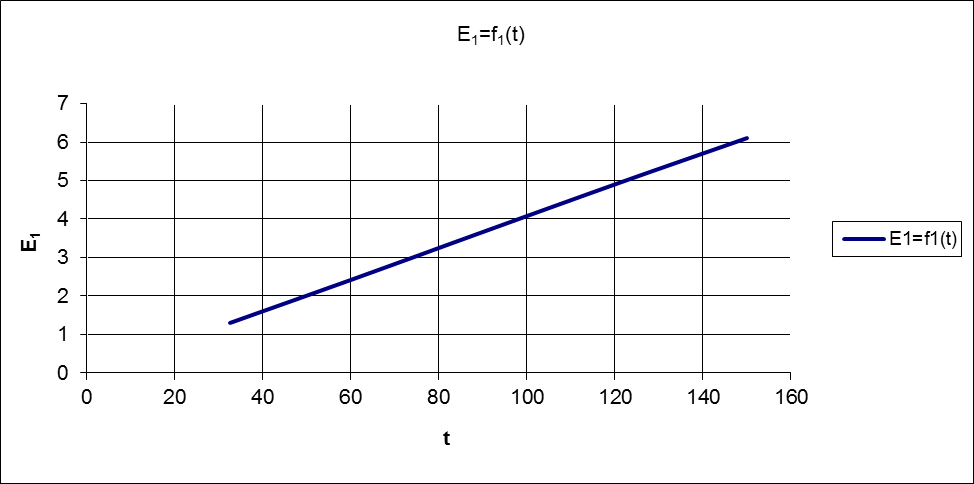

Graafik  1. Kalibreeritava termopaari termo-EMJ  sõltuvus temperatuurist

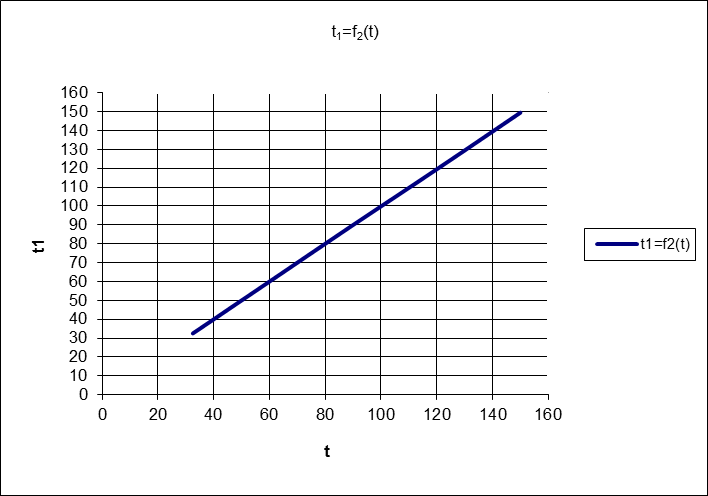

Graafik 2. Kalibreeritava termopaari temperatuuri sõltuvus mõõdetud temperatuurist.

5. Järeldus
Katsete  tulemusest  järeldub,  et  kalibreeritav  termopaar  sobib  kasutamiseks
soojustehnilistes
mõõtmistes,
kuna
arvutustest
tulenevalt
mahub
viga,
temperatuurivahemikus +30…+150 °C, lubatud piiridesse.
