Termopaaride kalibreerimine (0)

Tallinna Tehnikaülikool
Mehhaanika teaduskond
Soojustehnika instituut
Praktiline töö aines : Soojustehnika
Töö nr. 1
Töö nimetus: Termopaaride kalibreerimine
Üliõpilane:
Matr . nr.
Rühm: AAAB-32
Õppejõud: Heli Lootus
Töö tehtud:
Aruanne esitatud:
Aruanne vastu võetud:
Katseseadme skeem

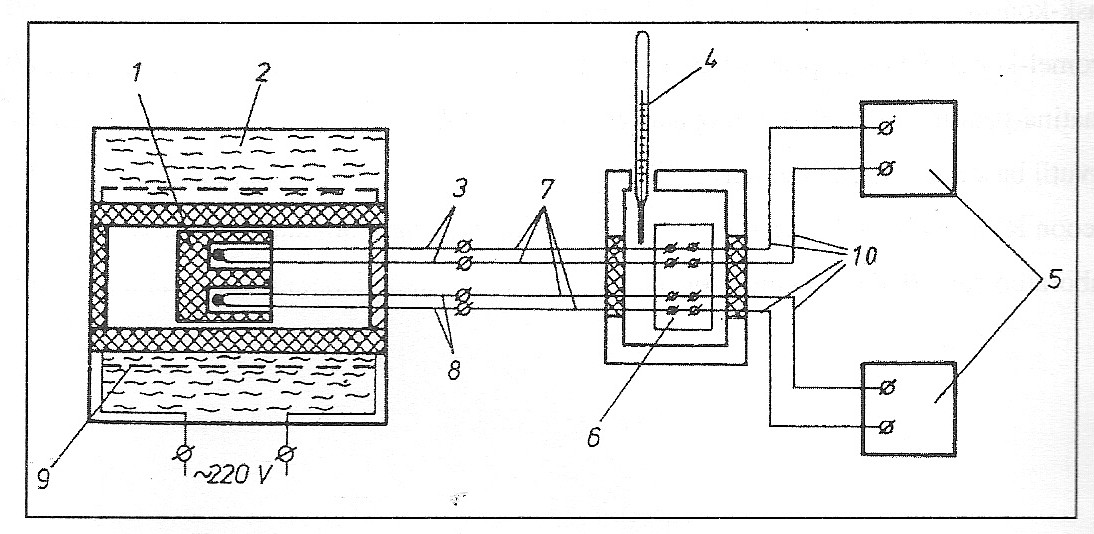

Joonis 1.1. Termopaaride katseseadme skeem: 1-metallplokk; 2- elektriahi ; 3-võrdlustermopaar; 4-vedeliktermomeeter; 5-voltmeeter; 6-termostateeritud klemmlaud; 7-termopikendusjuhtmed; 8- kalibreeritav termopaar; 9-küttemähis; 10 – ühendusjuhtmed.
Töö eesmärk:
Määrata tehnilise termopaari termoelektromotoorjõu E olenevus temperatuurist t ja koostada graafikud
ning . Arvutada termopaari absoluutne viga.
Kasutatud seadmed :

Elektriahi.

Autotrafo .

Kontrolltermopaar.

Taadeldav termopaar.

Potentsiommerid.

Elavhõbetermomeeter.

Termilised ühtlustusjuhtmed.

Termopaaride gradueerimistabelid.
Katseseadme ja töö käigu ülevaatlik kirjeldus:
Termopaari taatlemine viiakse läbi tema poolt arendatava termoelektromotoorjõu võrdlemisel kontrolltermopaari termoelektromotoorjõuga. Termoelektromotoorjõu mõõtmiseks kasutatak-
se elektroonilist potensiomeetrit, vabade otste temperatuuri mõõtmiseks aga tavalist elavhõbe-
dat sisaldavat termomeetrit. Elektriahju temperatuur antakse ette reguleeritava elektronregu-
laatori abil.
Antud laboratoorse töö käigus sooritasime viis katset, mille käigus muutsime ahju temperatuuri
50 kraadi kaupa. Iga mõõtmise käigus panime kirja üheaegselt vastavad potensiomeetri näidud.
Kasutades juhendis olevaid gradueerimistabeleid ning arvestades termopaaride vabade otste temperatuuri, leidsime vastavalt termopaari temperatuurid erineva kuumutusstaadiumi korral.
Kontrolltermopaar (gr. S)
Taadeldav termopaar (gr.k)
Termopaaride külmliide
Absol. viga
Lugemi nr.
E´, mV
E=E´+∆E, mV
t, °C
E´, mV
E=E1´+∆E1, mV
t1, °C
tk1, °C
∆E, mV
∆E1,mV
∆=t-t1(ºC)
1
0,095
0,223
38
0,644
1,543
38,5
22,4
0,128
0,899
-0,5
2
0,242
0,371
61
1,580
2,478
61
22,7
0,129
0,898
0
3
0,395
0,525
83
2,503
3,413
83
22,8
0,130
0,910
0
4
0,519
0,650
101
3,240
4,154
101
22,9
0, 1305
0,914
0
5
0,795
0,926
137
4,665
5,584
136,5
23
0,131
0,919
0,5
Järeldus
Katsete tulemusest järeldub, et kalibreeritav termopaar sobib kasutamiseks soojustehnilistes mõõtmistes, kuna arvutustest tulenevalt mahub viga, temperatuurivahemikus +30…+210 °C, lubatud piiridesse. Absoluutne temperatuurneviga on -0,5 ja 0,5 vahel.
