TELJE DEFINEERIMINE (0)

Asso  Kivilaan
KODUNE TÖÖ NR. 01 – TELJE
DEFINEERIMINE
Õppeaines: MÕÕTETEHNIKA JA  TOLEREERIMINE
Transporditeaduskond
Õpperühm: AT 12
Tal inn 2015
Sisukord
KODUNE TÖÖ NR. 01 – TELJE DEFINEERIMINE
Sisukord.......................................................................................................................... 2
1.2 Lähte andmed. Andmete genereerimine...............................................................3
1.3Arvutuskäik............................................................................................................ 3
 01.3.1. Telje pikkuse I korrigeerimine eelisarvude rea järgi.....................................3
 01.3.2. Telje läbimõõdu d korrigeerimine eelisarvude rea järgi...............................4
01.3.3. Korrigeeritud telje läbimõõdule tolerantsi leidmine ja  pinnakareduse
parameetrite määramine teljele...............................................................................4
1.4Kokkuvõte............................................................................................................... 5
1.5Järeldused............................................................................................................... 5
1.6Viidatud allikad....................................................................................................... 6
1.1
Lähteülesanne
2
Defineerida telje läbimõõt ja pikkus.
Kitsendus:  Telg  on võllisüsteemis põhivõll
1.2
 Lähte andmed. Andmete genereerimine
01.2.1. Telje läbimõõdu d leidmine:
Telje läbimõõdu d leidmiseks võtan oma sünni kuu (MM) ja kuupäeva (DD) ning li dan
arvväärtused kokku:
d= MM + DD; (mm)
d= 6 + 28 = 34 mm
01.2.2. Telje pikkuse I leidmine:
Telje pikkuse I leidmiseks summeerin oma sünniaasta (YYYY), kuu (MM) ja kuupäeva
(DD):
I= YYYY + MM + DD; (mm)
   I= 1995 + 6 + 28 = 2029 mm
1.3
Arvutuskäik
Lähteülesandest saadud tulemused tuleb viia vastavusse eelisarvu ridadega. Sellega
seoses korrigeerime saadud telje pikkuse I ja läbimõõdu d eelisarvude ridade järgi.
01.3.1. Telje pikkuse I korrigeerimine eelisarvude rea järgi
Sel eks valisin eelisarvude  reast  sobiva telje pikkuse I → IRa. Eelistatava telje pikkuse
valisin rea Ra160 järgi. [01.1]
IRa160= 2030 mm
3
01.3.2. Telje läbimõõdu d korrigeerimine eelisarvude rea järgi
Sel eks valisin eelisarvude reast sobiva telje läbimõõdu d → dRa. Eelistatava telje
läbimõõdu valisin rea Ra10 järgi.
dRa10= 32 mm
01.3.3. Korrigeeritud telje läbimõõdule tolerantsi leidmine ja
pinnakareduse parameetrite määramine teljele
Korrigeeritud telje läbimõõdule dRa leian  tolerants  vastavalt tolerantsijärgule: IT6, IT7 ja
IT8.  Teljele määran pinnakareduse parameetrid Ra ja Rz järgi. [01.1], [01.4]
Tabel 01.1
Koondtabel  telje parameetritest.
Jrk.
nr.
Nimetus
Tähis
Suurus
1
Telje arvutuslik läbimõõt, mm
d
34
2
Telje korrigeeritud läbimõõt, mm
dRa10
32
3
Telje arvutuslik pikkus, mm
I
2029
4
Telje korrigeeritud pikkus, mm
IRa160
2030
5
Tolerants võllile, IT6 järgi, µm
Ts(IT6)
0,8
6
Tolerants võllile, IT7 järgi, µm
Ts(IT7)
1,6
7
Tolerants võllile, IT8 järgi, µm
Ts(IT8)
3,2
8
Pinnakareduse  parameeter , Ra järgi
Ra 1
0,05
9
Pinnakareduse parameeter, Rz järgi
Rz (DIN) 2
0,4

____________________________________________________
1 Ra - Pinnakareduse parameeter, pinnakonaruste keskmine aritmeetiline hälve [1.1].
2 Rz - Pinnakareduse parameeter, profi li suurim kõrgus [1.1].
Vana parameeter Rz DIN  mõõtis pinnakareduse ühes vahemikus 10  punktiga , uus parameeter Rz ISO jagas
mõõtevahemiku vi eks üksikuks mõõtevahemikus, mil el kõigil leitakse kõrgem ja madalam punkt ja
saadakse kõrgus. [01.4], [01.5], [01.6]
4
1.4
Kokkuvõte
Lähteülesandes vastavalt eelisarvuridadele korrigeeritud telje läbimõõdule ja pikkusele

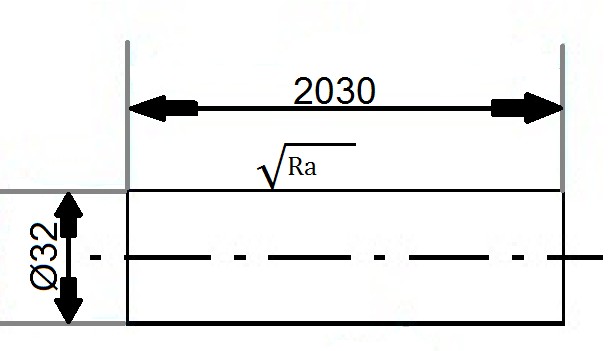

toetudes saab koostada telje eskiisi, mil e alusel saab telje  dimensioneerida  (Sele 01.1).
Sele 01.1. Telje  eskiis
1.5
Järeldused
Koostades eskiisi, saab selle alusel anda telje valmistajale vajalikud mõõtmed ühes
lubatud pinnakareduse nõuetega ning tolerantsijärguga, millele peab valmiv telg lõpuks
vastavuses olema. Kui eskiis on valmistajale antud, siis viimane hindab kas tema
valmistamis  tehnoloogia  on piisavalt täpne. [01.2], [01.3]
5
1.6
Viidatud allikad
[01.1] M.  Purde .  Tolerantsid  ja Istud. Tallinn: Tallinna  Tehnikakõrgkool , 2005. 116 lk.
[01.2] K.  Raba . Standardid,  metroloogia  ja tolereerimine inseneritöös,  Tallinna
Tehnikakõrgkool, [Võrgumaterjal].  Available :  http://ekool.tktk.ee/mod/resource/view.php ?
id=29484. [Kasutatud 5. september, 2015].
[01.3] M. Purde, Tolerantside ja  istude  põhimõisted, [Võrgumaterjal].
Available:  http://ekool.tktk.ee/failid/M/objekt/10/tolerantsid/index.html. [Kasutatud  5.
september, 2015].
[01.4] ISO 4287:1997; Geometrical product specification (GPS) - Surface texture:  Profile
method -  Terms , definitions and surface texture parameters.
[01.5] ISO 4287-1:1984; Surface roughness -- Terminology --  Part  1: Surface and its
parameters.
[01.6] ISO 1302:2002; Geometrical Product Specifications (GPS) - Indication of surface
texture in technical product documentation.
