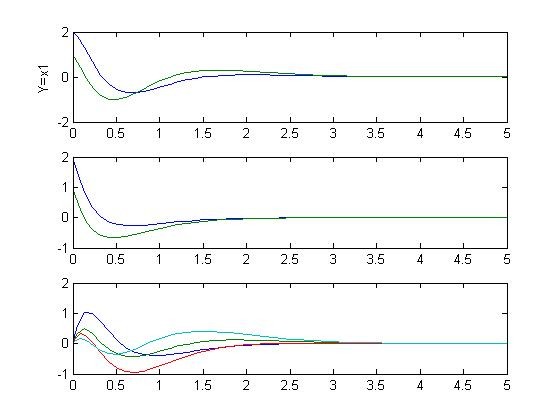

Küsimus 1 Valmis Hinne 1,00 / 1,00 Märgista küsimus Küsimuse tekst Vali tagasisidestatud pidevaja süsteemi koostamiseks sisendmaatriks ja sisesta vastusese. Põhjenda, miks valisid just sellise sisendmaatriksi! Antud on olekumaatriks ja algolek: A=[1 0;2 -2], X0=[-2;1] Tagasidega suletud süsteemi siirded peavad tulema nõrgalt võnkuvad ja siirdeprotsessi aeg ts 5 sekundit. Leiame omaväärtused eig(A) ans = -2 1 Süsteem ebastabiilne, sellega on vaja leida sellise sisendmaatriksi, et süsteem oleks täiesti juhitav ja jälgitav. Näiteks, B=[-1;-1] Sellega Q=ctrb(sys) Q= -1 -1 -1 0 >> rank (Q) ans = 2 >> S=obsv(sys) S= 1 0 0 1 1 0 2 -2 >> rank(S) ans = 2 Kommentaarid Kommentaar: Küsimus 2 Õige Hinne 1,00 / 1,00
