Stansid 4. kodutöö (0)

Ülesanne Nr.4

Varjant Nr.11

Kirjeldus: Määrata tõmbestansi mõõdud kahe- või kolme toperatsioonilisel stansimisel ning detaili tõmbejõud ja surveplaadi survejõud kõigil tõmbamistel. Leida ka pressi tõmbejõud kõigil tõmmetel. Teha templite ja matriitside eskiisid igale tõmbele
Materjal: teras 20 ГОСТ1050-74

Arvutamine

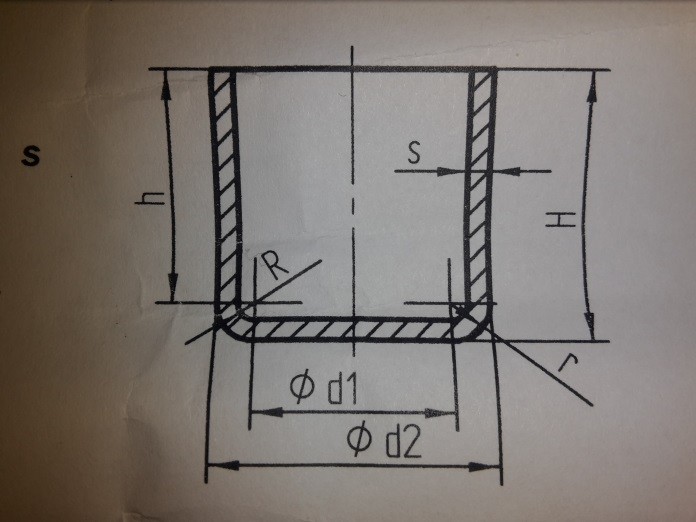

Andmed

R = 8.5 mm
H = 160 mm
h = 150 mm
r = 10 mm
s = 1.5 mm
d2= 140 mm
d1=120 mm
Rm =340 MPa

tooriku diameetri määramine

Tooriku lisa kõrgusse leiame tabelist 21 [1]järgneva suhte järgi
Seega Htoorik =160+5=165mm

Tõmmete arv tõmbamisele

Tõmme I.

Määrame tõmbeteguri M1 esimesel tõmbel tabeli 23. [1] abil järgneva suhte järgi
m1 =(0,56...0,58) , meie võtame et M1=0,56
Tooriku mõõde pärast I tõmmet

Tõmme II.

Määrame tõmbeteguri M2 esimesel tõmbel tabeli 23. [1] abil järgneva suhte järgi
m2 = (0,74... 0,76) , meie võtame et M2 = 0,74
Leiame meie nõutava tõmbe teguri M2

Mõõtmete arvutus

I Tõmme

Matriitsi ja templi ümarusraadiused

Kasutades joonist 78 või tabelist 25 [1]. saame
Edasi arvutame raadiused välja
rtI võtame vastavaks 10mm, et templi raadius ei oleks väiksem lõppdetaili raadiusest ja vastaks kahanemis nõudmistele rn=(0.6...0.8)rn-1-1
Pilud templi ja matriitsi vahel
z=(1,3....1,5)s , meie võtame et z=1.4* 1.5= 2.1mm

templi ja matriitsi läbimõõdud

matriits : dmI=dI=
tempel: dtI= dI-2z= 185,36 – 4,2=181,16mm

II Tõmme

Matriitsi ja templi ümarusraadiused

Kasutades joonist 78 või tabelist 25 [1]. saame
Edasi arvutame raadiused välja
rtII võtame 8,5mm et vastaks nõutavate detaili mõõtmetega

Pilud templi ja matriitsi vahel

z=1,1*s=1,1*1,5= 1,65mm

templi ja matriitsi läbimõõdud

matriits: dmII=d2=140mm
tempel: dtII= d2-2z= 140 – 3,3=136,7mm

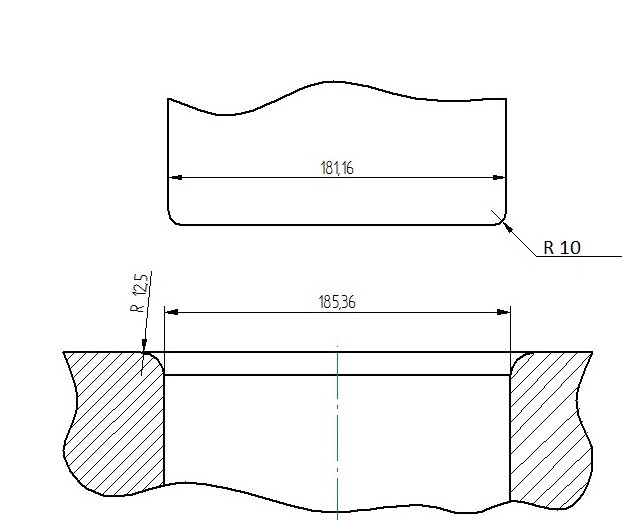

Joonis 1. Tõmme I eskiis

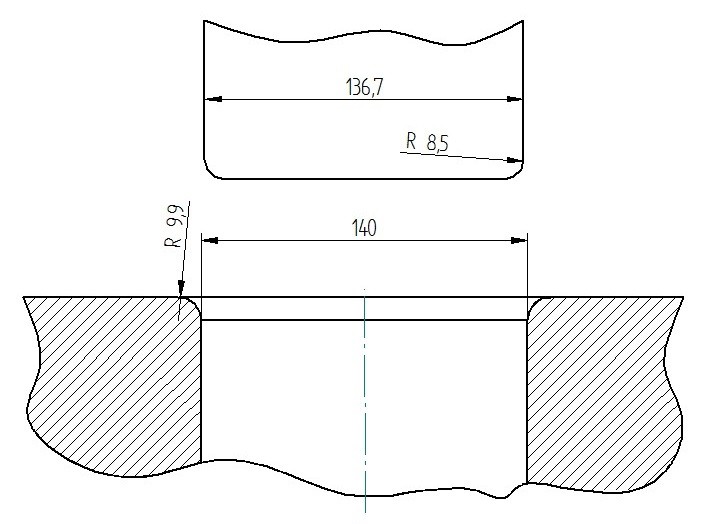

Joonis 2. Tõmme II eskiis

Detaili tõmbejõu ja surveplaatidega materjali kinni surumisjõu arvutamine

Tõmme I
Tõmbe jõud: P1=π*(dmI-s)*s*Rm*k1
Tegur k1 võtame tabelis32. [1]
Saame et k1=1
P1=π*(dmI-s)*s*Rm*k1=3,14*(185,36-1,5)*1,5*340*1=294582,7N≈30t
Survejõud:
Keskmine survepinge q on tabeli 34 [1] järgi q=2MPa
Pressisurvejõud:Ppr1= P1+Q1=30+13,4=43,4t
Tõmme II
Tõmbe jõud: P2=π*(dmII-s)*s*Rm*k2
Tegur k1 võtame tabelis33. [1]
Saame et k2=1,1
P2=π*(dmII-s)*s*Rm*k2=3,14*(140-1,5)*1,5*340*1,1=244097N≈25t
Survejõud:
Keskmine survepinge q on tabeli 34 [1] järgi q=2,5MPa
Pressisurvejõud:Ppr2= P2+Q2=25+4=29t

viited

[1]
J.Särak, „Lehtmaterjali külmstansimine,“ Tallinna tehnikakõrgkool, Tallinn, 2015.
