KODUSED ÜLESANDED
Õppeaines: STANTSID JA PRESSVORMID

Mehaanikateaduskond


      Esitamiskuupäev:
Üliõpilase   allkiri :……………..
Õppejõu allkiri: ………………






Tallinn
Ivo Hein
SISUKORD

ÜLESANNE NR. 1 ...................................................................................................................... 2

ÜLESANNE NR. 2 ...................................................................................................................... 3

ÜLESANNE NR. 3 ...................................................................................................................... 8

ÜLESANNE NR. 4 .................................................................................................................... 17

ÜLESANNE NR. 5 .................................................................................................................... 21
VIIDATUD  ALLIKATE  LOETELU  ................................................................................................. 25



Tallinn 2017
1

Ivo Hein
  ÜLESANNE NR. 1

Määrata stantsimise arvutuslik  lõikejõud  ja vajlik pressi  survejõud  kui stantsime ava
või sisselõiget järgmistes lehtmaterjalides:

y) teras 30, paksusega s=6mm ristkülikukujuline ava mõõtmetega 20x40 mm;
x) roostevaba  teras 12X18H10T, paksusega s=5 mm ava läbimõõduga d=40mm
aa) messing  Л62 paksusega s=3mm kitsamast servast kinnine sisselõige mõõtmetega 30x80mm


y) teras 30, paksusega s=6mm ristkülikukujuline ava mõõtmetega 20x40 mm;

Valem: 𝑃1 = 𝐿  ×  𝑠  ×   𝜎1, kus
L- lõikeserva pikkus, mm
s – materjali pikkus, mm
𝜎1- materjali lõiketakistus, MPa
L = 2 x 20 + 2 x 40 =  120mm
𝜎1= 480MPa (kalestunud materjal)
P1= 120 x 6 x 480 = 345600N
Ps = 1,3 x 345600 = 449280 ≈ 45t


x) roostevaba teras 12X18H10T, paksusega s=5 mm ava läbimõõduga d=40mm

Valem: 𝑃 = 𝜋𝑑  ×  𝑠  ×   𝜎1  kus:
𝜋𝑑 – lõikeserva pikkus
s – materjali pikkus
𝜎1- materjali lõiketakistus, MPa
𝑃 = 𝜋𝑑  ×  𝑠  × 𝜎1
𝜎1= 560MPa
P1= 40𝜋  ×  5  ×  560 = 351858,3772N
Ps= 1,3 x 351858,3772N  = 457415,89 ≈ 46t

aa) messing Л62 paksusega s=3mm kitsamast servast kinnine sisselõige mõõtmetega 30x80mm (П)

𝑃 = 𝑆  ×  𝜎1  × ( 𝑎 +  𝑏 𝑠)   𝐻  > 𝑠 , kus:
ℎ
s – materjali pikkus
𝜎1- materjali lõiketakistus, MPa
𝑠
𝑃 = 𝑆  ×  𝜎1  × ( 𝑎 +  𝑏 )   𝐻  > 𝑠
ℎ

𝜎1 = 380𝑀𝑃𝑎
P1= 3  ×  380  × ( 80 +  30 1) = 125628 𝑁
5
Ps = 1,3 x 125628 = 163316,4 ≈ 16,4t

Tallinn 2017
2

Ivo Hein
  ÜLESANNE NR. 2
Määrata järgmiste detailide stantsimiseks lõikestantsil matriitsi  ja templi mõõdud ,  pilude  suurused
matriitsi ja templi vahel ning teha matriitsi ja templi  eskiisid .


1)  Lähteandmed:

s= 6mm
d= 12H14(+430
     0 )mm
D
  0
1= 50h14(−620) mm
Teras: 08КП, ГОСТ1050-74
Katketugevus: 𝜎𝑏 30 𝑘𝑔𝑓
𝑚𝑚2
Lõiketakistus: 𝜎1 = (0,65 … 0,75) 𝜎1 = 19,5 … 22,5 𝑘𝑔𝑓
𝑚𝑚2
Valin: 𝜎1 = 21 𝑘𝑔𝑓
𝑚𝑚2
Kahepoolne pilu : 𝑧 = 𝑐  × 𝑠 ×   √ 𝜎1 = 0,035  × 6  ×   √21   ≈ 0,96

Sisemise ava matriitsi mõõt:

𝑑
+0,110
𝑚 = (𝑑𝑑𝑒𝑡 + 𝜎𝑑𝑒𝑡 + 𝑧)+𝜎𝑚 = (12 + 0,430 + 0,96)𝐻11 = 13,39H11(     0
)

Sisemise ava templi mõõt:

𝑑
        0
𝑡 = (𝑑𝑑𝑒𝑡 + 𝜎𝑑𝑒𝑡)−𝜎𝑡 = (12 + 0,430)−ℎ11 = 12,43ℎ11(−0,110)

Välimise kontuuri matriitsi mõõt:

𝐷
+160
𝑚 = (𝐷𝑑𝑒𝑡 − 𝜎𝑑𝑒𝑡)+𝜎𝑚 = (50 − 0,620)𝐻11 = 49,38𝐻11(      0 )

Välimise kontuuri templi mõõt:

𝐷
      0
𝑡 = (𝐷𝑑𝑒𝑡 − 𝜎𝑑𝑒𝑡 − 𝑧)−𝜎𝑡 = (50 − 0,620 − 0,96)ℎ11 = 48,42ℎ11(−160)


Tallinn 2017
3

Ivo Hein

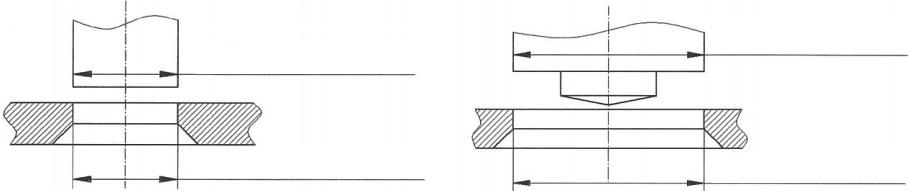

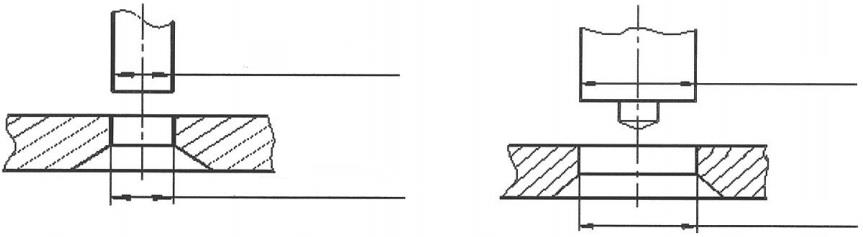

Sisemise ava matriitsi ja templi eskiis

Väliskontuuri matriitsi ja templi eskiis

Ø12,43ℎ11(        0
−0,110)
Ø48,42ℎ11(      0
−160)


−0,110
Ø 13,39H11(     0
)
Ø49,38𝐻11(+160
      0 )




2)  Lähteandmed



s=1mm  +0,033
d=20H8(      0 )mm
D
0
2= 80h8(−0,046)mm
Materjal: Teras 50, ГОСТ1050-74
Katketugevus:  𝜎𝑏 64 𝑘𝑔𝑓
𝑚𝑚2
Lõiketakistus: 𝜎1 = (0,65 … 0,75) 𝜎1 = 41,6 … 48 𝑘𝑔𝑓
𝑚𝑚2
Valin: 𝜎1 = 45 𝑘𝑔𝑓
𝑚𝑚2
Kahepoolne pilu: 𝑧 = 𝑐  × 𝑠 ×   √ 𝜎1 = 0,005  × 1  ×   √45   ≈ 0,034

Sisemise ava matriitsi mõõt:

𝑑
+0,013
𝑚 = (𝑑𝑑𝑒𝑡 + 𝜎𝑑𝑒𝑡 + 𝑧)+𝜎𝑚 = (20 + 0,033 + 0,034)𝐻6 = 20,067H6(     0
)

Sisemise ava templi mõõt:

𝑑
        0
𝑡 = (𝑑𝑑𝑒𝑡 + 𝜎𝑑𝑒𝑡)−𝜎𝑡 = (20 + 0,033)−ℎ6 = 20,033ℎ6(−0,013)

Välimise kontuuri matriitsi mõõt:

𝐷
+0,019
𝑚 = (𝐷𝑑𝑒𝑡 − 𝜎𝑑𝑒𝑡)+𝜎𝑚 = (80 − 0,046)𝐻6 = 79,954𝐻6(      0
)

Tallinn 2017
4

Ivo Hein
Välimise kontuuri templi mõõt:

𝐷
      0
𝑡 = (𝐷𝑑𝑒𝑡 − 𝜎𝑑𝑒𝑡 − 𝑧)−𝜎𝑡 = (80 − 0,046 − 0,034)ℎ6 = 79,92ℎ6(−0,019)



Sisemise ava matriitsi ja templi eskiis

Väliskontuuri matriitsi ja templi eskiis

∅79,92ℎ6(      0 )
∅20,033ℎ6(        0
−0,019
−0,013)

+0,013
Ø20,067H6(     0
)
∅79,954𝐻6(+0,019
      0
)



3)  Lähteandmed



s= 3mm
R= 3mm  0,033
a= 30𝐻8(0
)
A= 75h12(0−0,3)
+0,033
b= 30H8(       0 )
B= 60h12(0−0,300)
Materjal: Teras 20, ГОСТ1050-74
Katketugevus:  𝜎𝑏 42 𝑘𝑔𝑓
𝑚𝑚2
Lõiketakistus: 𝜎1 = (0,65 … 0,75) 𝜎1 = 27,3 … 31,5 𝑘𝑔𝑓
𝑚𝑚2
Valin: 𝜎1 = 30 𝑘𝑔𝑓
𝑚𝑚2

Tallinn 2017
5

Ivo Hein
Kahepoolne pilu siseaval: 𝑧1 = 𝑐  × 𝑠 ×   √ 𝜎1 = 0,005  × 3  ×   √30   ≈ 0,082𝑚𝑚
Kahepoolne pilu väliskontuuril: 𝑧2 = 𝑐  × 𝑠 ×   √ 𝜎1 = 0,035  × 1  ×  √30   ≈ 0,575𝑚𝑚

Sisemise ava matriitsi mõõt:

𝑙𝑚𝑎 = (𝑙𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡 + 𝑧1)+𝛿𝑚 = (30 + 0,033 + 0,082)𝐻6  = 30,115H6(+0,013)mm
𝑙𝑚𝑏 = (𝑙𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡 + 𝑧1)+𝛿𝑚 = (30 + 0,033 + 0,082)𝐻6  = 30,115H6(+0,013)mm
𝑅
0,082
𝑚𝑎 = (𝑅𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡 + 𝑧1)+𝛿𝑚 = (3 + 0,1 +
)𝐻6  = 3,141H6(+0,008)mm
2
2
Sisemise ava templi mõõt:

𝑙𝑡𝑎 = (𝑙𝑑𝑒𝑡 − 𝛿𝑑𝑒𝑡)−𝛿𝑡 =(30 – 0,033)−ℎ6= 30,033𝒉𝟔(−𝟎,𝟎𝟏𝟑)mm
𝑙𝑡𝑏 = (𝑙𝑑𝑒𝑡 − 𝛿𝑑𝑒𝑡)−𝛿𝑡 =(30 – 0,033)−ℎ6= 30,033𝒉𝟔(−𝟎,𝟎𝟏𝟑)mm
𝑅𝑡 = (𝑅𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡)−𝛿𝑡 = (3 + 0,1)ℎ6  = 3,1h6(−𝟎,𝟎𝟎𝟔)mm
Välimise kontuuri matriitsi mõõt:

𝐿𝑚𝐴 = (𝐿𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡)+𝛿𝑡 = (75 - 0,300)𝐻10  = 74,700H10(+0,120)mm
𝐿𝑚𝐵 = (𝐿𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡)+𝛿𝑡 = (60 - 0,300)𝐻10  = 59,700H10(+0,120)mm
𝑅
0,575
𝑚 = (𝑧2)+𝛿𝑡 = (
)𝐻10  = 0,287H10(+0,040)mm
2
2
Välimise kontuuri templi mõõt:

𝐿𝑡𝐴 = (𝑙𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡 + 𝑧2)−𝛿𝑡 = (75 - 0,300 + 0,575)−ℎ10  = 74,125h10(−𝟎,𝟏𝟐𝟎)mm
𝐿𝑡𝐵 = (𝑙𝑑𝑒𝑡 + 𝛿𝑑𝑒𝑡 + 𝑧2)−𝛿𝑡 = (60 - 0,300 + 0,575)−ℎ10  = 59,125h10(−𝟎,𝟏𝟐𝟎)mm





Tallinn 2017
6

Ivo Hein
Sisemise ava matriitsi eskiis:
Sisemise ava templi eskiis:




Välimise kontuuri matriitsi eskiis
Välimise kontuuri templi eskiis

59,700H10(+0,120)
59,125h10(−0,120)

  74,700 H10 (+0,120)
 )
0,120)
(+0,120)
120
,0(−
10
h
74,700 H10 (
74,125







Tallinn 2017
7

Ivo Hein
  ÜLESANNE NR. 3
Teha detailide painutamiseks vajalikud konstruktiivsed arvutused:

g) arvutada toorikute pikkused;

h) leida painutusjõud või kalibreerimisjõud,

i) arvutada templite ja matriitside mõõdud,

Teha templite ja matriitside eskiisid.

1)  Lähteandmed

 r = 7 mm

l = 40 mm

s = 3 mm

Painutada koos kalibreerimisega

Materjal: teras 40, ГОСТ1050-88

𝜎𝑏= Rm = 580 MPa

Painutatud osa pikkus neutraalkihis:

𝑟
Tegur x on määratud sõltuvalt suhtest  = 7 = 2,333
𝑠
3

x = 0,46 – võtan tabelist nr. 9


𝑙
𝜋 ∙ 𝜑
𝜋∗90
𝑛=
 (r + x ∙ s ) =
 (7 + 0,46 ∙ 3) = 13,1633 mm
180
180
Tooriku pikkus:
𝑙𝑘=  (𝑙1 - s - r) + (𝑙2 - s - r) + 𝑙𝑛 = (50 – 3 - 7) + (40 – 3 - 7) + 13,1633 = 83,1633
Painutusjõud:
B = l = 40 mm
𝐵 ∙ 𝑆2
40 ∙ 32
𝑃 =
∙ 𝑅
∙ 580 = 20880𝑁 ≈ 𝟐, 𝟏𝑻
𝑅 + 𝑆
𝑚 = 7 + 3



Tallinn 2017
8

Ivo Hein
Kalirbeerimisjõud:
A = (𝑙1 + 𝑙2) ∙ B = (50 + 40) ∙ 40 =  3600 𝒎𝒎𝟐
p = 70N/𝑚𝑚2
Templite ja matriitside mõõdud:
Detailile nõutava nurga saamiseks tuleb seda painutada elastse deformatsiooni võrra rohkem.
k = 1 – x= 1 – 0,46 = 0,54
𝜎𝑠 - teras 40, ГОСТ 1050-88 =37kg/mm2 = 370Mpa
l = 35,45mm
tan β
𝑙
𝜎
35,45
370
 = 0,375 ∙
 ∙  𝑠  = 0,375 ∙
 ∙
𝑘 ∙ 𝑠
𝐸
0,54 ∙ 3 2,1 ∙ 105 = 0,0144 β = 0°52´

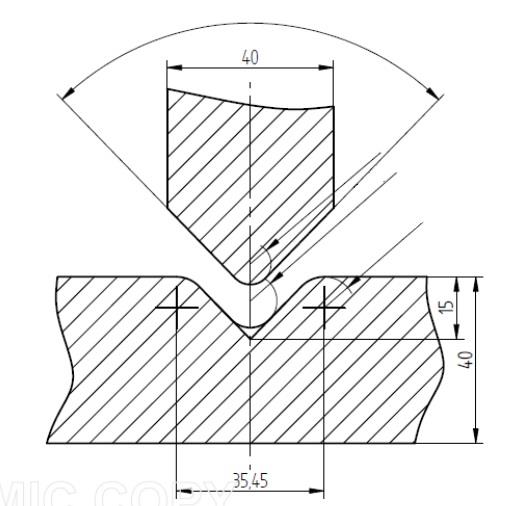

Templi ja matriitsi nurk: 90˚ - 2 ∙ 0˚52ʹ = 88˚16ʹ
Matriitsi mõõdud:
rm = (2....3) ∙ s = 2,5 ∙ 3 = 7,5mm
h = 15mm
H = 45mm
rmt = (0,6....0,8) ∙ (r + s) = 0,8 ∙ (7 + 3) = 8mm







Tallinn 2017
9

Ivo Hein

88º16’





Tallinn 2017
10

Ivo Hein
2)  Lähteandmed

R= 7mm

l = 40mm

s= 6mm

b= 60mm

h= 80mm

Materjal: teras 08кп, ГОСТ 1050-88
𝜎𝑏 = 300Mpa
Tooriku kogupikkus:
𝑟
7
Tegur x on määratud sõltuvast suhtest    =    = 1,16
𝑠
6
x= 0,43
𝜋
lk =2(h - s - r) + (b - 2s - 2r) + 2[   (r + xs)] = 2 ∙ (80 - 6 - 7) + (60 - 2 ∙ 6 – 2 ∙ 7) + 2[ 𝜋 (7 + 0,32 ∙
2
2
 6)] = 196,023
Painutusjõud:
B = l = 40mm
rt = r = 7 mm
k2 = 0,14
rm =  12mm



P = 2,5 ∙ B ∙ s ∙ 𝜎𝑏 ∙ k2= 2,5 ∙ 40 ∙ 6 ∙ 300 ∙ 0,14 
Templite ja matriitside mõõdud:
Et  saada  painutamisel  nõutavat  painutamisenurka,  tuleb  templiga  painutada  detaili  elastse
deformatsiooni võrra rohkem.

Tallinn 2017
11

Ivo Hein
Elastse ühepoolse vedrustusnurga suurus klambri painutamisel on järgmine:
k = 1 – x = 1 – 0,43 = 0,57
l1=  rm + rt + 1,25s = 12 + 7 + 1,25 ∙ 6 = 26,5
l1 – painutusõlg, mm;
σs - teras 08кп, ГОСТ 1050-88 = 18kg /mm2 = 180MPa
E- (teras) = 2,1 ∙ 105MPa
𝑙
26,5
180
tanβ = 0,75 ∙  1   ∙   𝜎𝑠 = 0,75 ∙
 ∙
 = 0,004981
𝑘 ∗ 𝑠
𝐸
0,57 ∙ 6 2,1 ∙ 105
β = 0˚ 0’ 17,9322’’
Pilud matriitsi ja templi vahel:
n = 0,09 – tabelist nr. 20

n - tegur, milline sõltub painutatava materjali paksusest ja haara pikkusest
s = 6 +
− 0,18 = 6,18mm
zmin = smax = 6,18mm
zmax = smax  + s ∙ n = 6,18 + 6 ∙ 0,09 = 6,72mm
Templi mõõt:
L
      0
t = b – (2 ∙ zmin) = 60 - (2 ∙ 6,18) = 60 – 12,36 = 47,64h8( −0,033)
Matriitsi mõõt:
+0,033
60H8(       0 )



Tallinn 2017
12

Ivo Hein

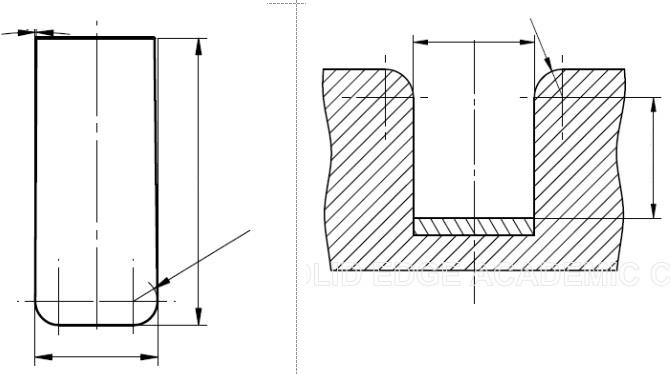

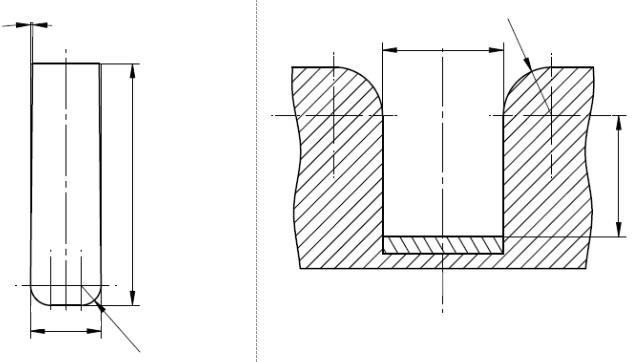

Templi eskiis
Matriitsi eskiis


  18’’
60H8

60

80

47,64h8

Tallinn 2017
13

Ivo Hein
3)  Lähteandmed

R = 7mm
l = 80mm
s = 6mm
b = 60mm
h = 80mm
Materjal : Duralumiinium  Д16А-М
𝜎𝑏 =Rm= 220Mpa
𝜎𝑠 = 200Mpa
Tooriku kogupikkus:
𝑟
7
Tegur x on määratud sõltuvast suhtest    =    = 1,16666


𝑠
6
x = 0,443










         [1:37]
𝜋
lk =2(h - s - r) + (b - 2s - 2r) + 2[   (r + xs)] = 2 ∙ (80 - 6 - 7) + (60 - 2 ∙ 6 – 2 ∙ 7) + 2[ 𝜋 (7 + 0,443 ∙ 6)]
2
2
= 198,34mm
Painutusjõud:
B = l = 80mm
rt = r = 7mm
k2 = 0,14










         [1:52]
rm = 12mm










         [1:54]
P = 2,5 ∙ B ∙ s ∙ 𝜎𝑏 ∙ k2= 2,5 ∙ 80 ∙ 6 ∙ 220 ∙ 0,22 
Templite ja matriitside mõõdud:

Tallinn 2017
14

Ivo Hein
Et  saada  painutamisel  nõutavat  painutamisenurka,  tuleb  templiga  painutada  detaili  elastse
deformatsiooni võrra rohkem.
Elastse ühepoolse vedrustusnurga suurus klambri painutamisel on järgmine:
k = 1 – x = 1 – 0,443 = 0,557
l1=  rm + rt + 1,25s = 12 + 7 + 1,25 ∙ 6 = 26,5mm
E- (duralumiinium) = 7,05 * 104MPa
𝑙
26,5
200
tanβ = 0,75 ∙  1   ∙   𝜎𝑠 = 0,75 ∙
 ∙
 = 0,01467
𝑘 ∗ 𝑠
𝐸
0,557 ∙ 6 7,05 ∙ 104
β = 1ʹ0,74’’
Pilud matriitsi ja templi vahel:
n = 0,09 võtan tabelist 20








         [1:54]
n - tegur, milline sõltub painutatava materjali paksusest ja haara pikkusest
s = 6 +
− 0,18 = 6,18mm
zmin = smax = 6,18mm
zmax = smax  + s ∙ n = 6,18 + 6 ∙ 0,09 = 6,72mm
Templi mõõt:
L
      0
t = b – (2 ∙ zmin) = 60 - (2 ∙ 6,18) = 60 - 12,36 = 47,64h8( −0,027)
Matriitsi mõõt:
+0,033
60H8(       0 )



Tallinn 2017
15

Ivo Hein
Templi eskiis
Matriitsi eskiis


1ʹ0,74’’
60 H8


80
68
47,64h8

Tallinn 2017
16

Ivo Hein

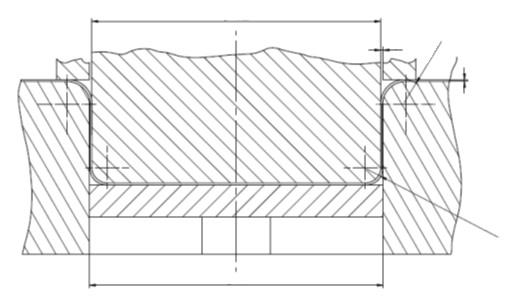

  ÜLESANNE NR. 4

Määrata tõmbestantsi mõõdud kahe- või kolmeoperatsioonilisel stantsimisel ning detaili tõmbejõud
ja surveplaadi survejõud kõigil tõmbamistel. Leidaka pressi tõmbejõud kõigil tõmmetel. Teha
templite ja matriitside eskiisid igale tõmbele.

1)  Lähteandmed

r = 10mm
R = 8,5mm
s = 1,5mm
d1 = 140mm
d2  = 160mm
h = 130mm
H = 140mm
Materjal: Teras 20, ГОСТ1050-74


𝜎𝑏 = 412Mpa
Tooriku mõõdud:
𝐷𝑡1 = √𝐷2 + 4 ∙ 𝐷 ∙ 𝐻 − 1,72 ∙ 𝑟 ∙ 𝐷 − 0,56 ∙ 𝑟2 =
√1602 + 4 ∙ 160 ∙ 140 − 1,72 ∙ 10 ∙ 160 − 0,56 ∙ 102 ≈ 336mm
Valim: 𝐷𝑡1 = 340mm, s = 1,5mm
Esimene  tõmme :
𝑆
1,5
Materjali suhteline paksus
∙ 100  =
∙ 100 = 0,441
𝐷𝑡
340
Valin m1 = 0,56                                                                                                                                [1:66]

Tallinn 2017
17

Ivo Hein
Detaili läbimõõt pärast esimest tõmmet d1 = m1 ∙ Dt = 0,56 ∙ 340 = 190,4mm
Teine tõmme:
𝑆
1,5
Materjali suhteline paksus
∙ 100  =
∙ 100 = 0,788
𝑑𝑡
190,4
𝑑2 = 160mm
160
m2 = 𝑑2  =
 = 0,840
𝑑1
190,4
d1 = m1 ∙ Dt = 0,56 ∙ 340 = 190,4mm
Esimene tõmme ümardusraadiused matriitsil ja templil:
𝑟
𝑟
Ümardusraadiused leian sõltuvalt materjali paksustele graafikutele suhetest  𝑚  ja  𝑡                      [1:70]
𝑆
𝑆
𝑟𝑚 =   r
𝑠
m1 ∙ s = 8 ∙ 1,5 = 12mm
𝑟𝑡 =  r
 𝑠
t1 ∙ s = 6 ∙ 1,5 = 7,5mm
Esimene tõmme pilu templi ja matriitsi vahel:
z = (1,3…1,5) ∙ s=1,4 ∙ 1,5 = 2,1mm                                                                                                 [1:73]
Esimene tõmme templi ja matriitsi läbimõõdud :
Matriitsi läbimõõt:
dm = d1 = 190,4mm
Templi läbimõõt:
dt = dm – 2 ∙ z = 190,4 – 2 ∙ 2,1 = 186,2mm
Esimene tõmme, detaili tõmbejõud:
P1= π ∙ (d1 ∙ s ( ∙ s ∙ Rm ∙ k1 =  π ∙ (191 ∙ 1,5(  ∙1,5 ∙ 420 ∙  0,63 = 357236N ≈ 35,7T

Tallinn 2017
18

Ivo Hein
𝑘2 = 0,63

Esimene tõmme, surveplaadi survejõud:
Q1= 𝜋 [𝐷2 − (𝑑
4
1𝑡 + 2  ∙   𝑟𝑚1)2] ∙ 𝑞 = 0,785 ∙ [3402 - (191 + 2 ∙ 12)2] ∙ 2 = 108918N ≈ 11T
Esimene tõmme, pressile mõjuv summaarne  tõmbejõud:
𝑃𝑝𝑟1 = 𝑃1 + 𝑄1 = 35,7 + 11 = 46,7𝑇
Teine tõmme ümardusraadiused matriitsil ja templil:
s
1,5
 ∙ 100 =
 ∙ 100 = 0,788
𝑑1
190,4
𝑟
𝑟
Ümardusraadiused leian sõltuvalt materjali paksustele graafikutele suhetest  𝑚  ja  𝑡                      [1:70]
𝑆
𝑆
𝑟𝑚 = r
𝑠
m1 ∙ s = 7 ∙ 1,5 = 10,5mm ≈ 11mm
𝑟𝑡 = r
 𝑠
t1 ∙ s = 4,5 ∙ 1,5 = 4,85mm ≈ 7
Teine tõmme pilu templi ja matriitsi vahel:
z = 1,1 ∙ s = 1,1 ∙ 1,5 = 1,65mm                                                                                                           [1:73]
Teine tõmme templi ja matriitsi läbimõõdud:
Matriitsi läbimõõt:
dm = d2 = 160mm
Templi läbimõõt:
dt = dm – 2 ∙ z = 160 – 2 ∙ 1,65 = 156,7mm
Teine tõmme, detaili tõmbejõud:
P2= π ∙ (d2 ∙ s ( ∙ s ∙ Rm ∙ k2 =  π ∙ (160 ∙ 1,5(  ∙ 1, 5  ∙ 420 ∙  0,63 = 299255N ≈ 30T

Tallinn 2017
19

Ivo Hein
𝑘1 = 0,63

Teine tõmme, surveplaadi survejõud:
Q2 = 𝜋 [𝑑2 − (𝑑
4
2 + 2  ∙   𝑟𝑚1)2] ∙ 𝑞2 = 0,785 ∙ [1912 - (160 + 2 ∙ 11)2] ∙ 2,5 = 6592N ≈ 6,6T

Teine tõmme, pressile mõjuv summaarne tõmbejõud:
𝑃𝑝𝑟2 = 𝑃2 + 𝑄2 = 30 + 6,6 = 36,6𝑇

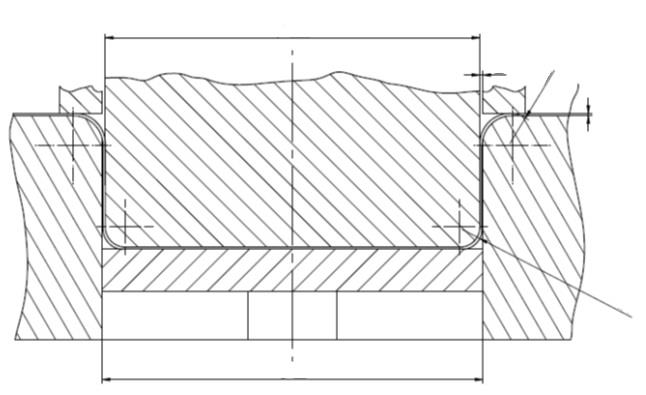

 Esimene tõmme templi, matriitsi eskiis:
186,2

2,1




1,5









190,4

Teine tõmme templi, matriitsi eskiis:
156,7

1,65

1,5

Tallinn 2017
20

130
Ivo Hein
  ÜLESANNE NR. 5

Määrata lõikestantsi survekeskme asukoht. Stantsi  eskiis (skeem) teha ise, kusjuures templite arvuks
valida  vähemalt  4  erimõõtmelist  ja  erikujulist  templit.  Matriitsi  minimaalsed  mõõtmed  on
80x100mm. Panna skeemile mõõtmed.
Stantsi survekeskme asukoht määrata:
a) analüütilisel meetodil;
b) graafilisel meetodil.
Mõlema  meetodi  korral  märkida  skeemile  survekeskme  asukoht  koos  määratud  mõõtmetega.
Graafilisel meetodil graafilise lahenduse osa täidab kogu lehe formaat A4 pinna.

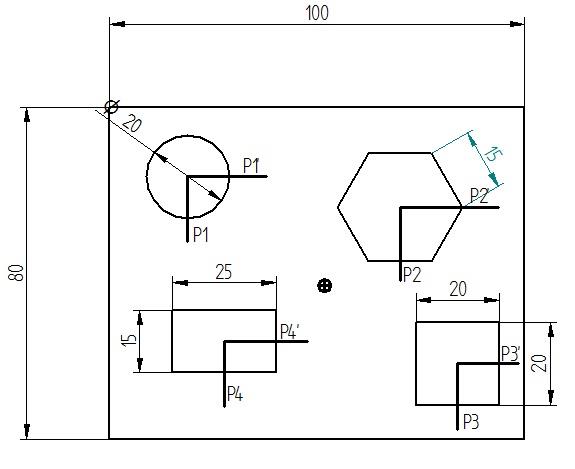

Valin stantsi mõõtudega:



Tallinn 2017
21

Ivo Hein
1.  Ümmargune ava Ø20mm, lõikejoone pikkus L1 = P1 =  𝜋 ∙ d = 𝜋 ∙ 20 = 62,8mm
2.  Kuusnurkne ava külje pikkusega 10mm, siis lõikejoone pikkus L2 = P2 = 6 ∙ a = 6 ∙ 15 = 90mm
3.  Ruudu kujuline ava, siis lõikejoone pikkus L3 = P3  =  4 ∙  A  = 4 ∙ 20 = 80mm
4.  Ristküliku kujuline ava mõõtudega A x B  (15mm x 25mm) , siis lõikejoone pikkus
L4 = P4  =  2 ∙  (A + B) = 2 ∙  (15 + 25) = 80mm

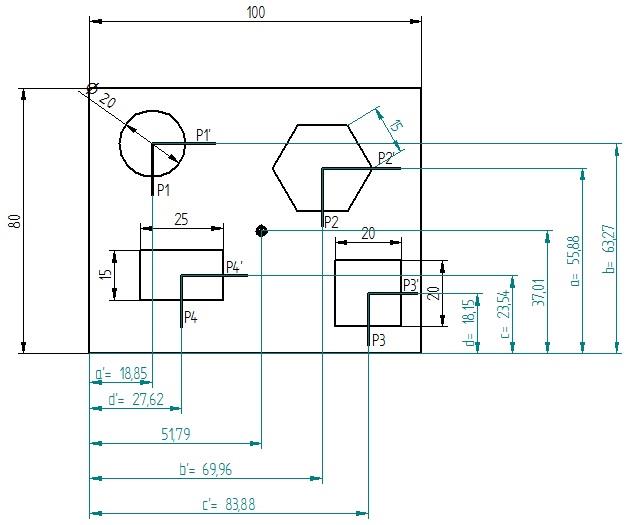

Analüütiline meetod:
𝑃′ ∙ 𝑎′ + 𝑃′ ∙ 𝑏′ + 𝑃′ ∙ 𝑐′ + 𝑃′ ∙ 𝑑′
62,8 ∙ 18,85 + 90 ∙ 69,96 + 80 ∙ 83,88 + 80 ∙ 27,62
𝑋 = 1
2
3
4
𝑃1′ + 𝑃2′ + 𝑃3′ + 𝑃4′
62,8 + 90 + 80 + 80

≈ 52,43𝑚𝑚

Tallinn 2017
22

Ivo Hein
𝑃
62,8 ∙ 55,88 + 90 ∙ 63,27 + 80 ∙ 23,54 + 80 ∙ 18,15
𝑌 = 1 ∙ 𝑎 + 𝑃2 ∙ 𝑏 + 𝑃3 ∙ 𝑐 + 𝑃4 ∙ 𝑑 =
𝑃1 + 𝑃2 + 𝑃3 + 𝑃4
62,8 + 90 + 80 + 80

≈ 40,1

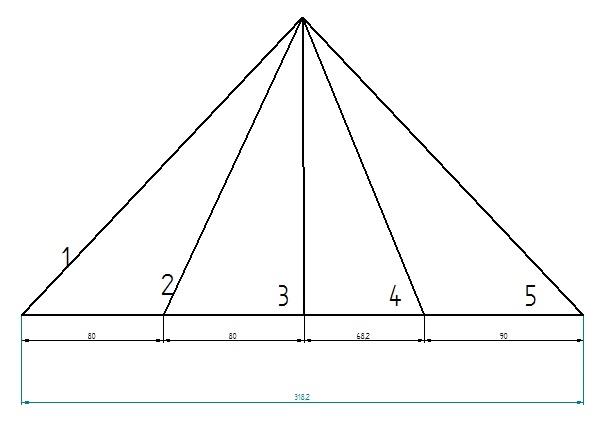

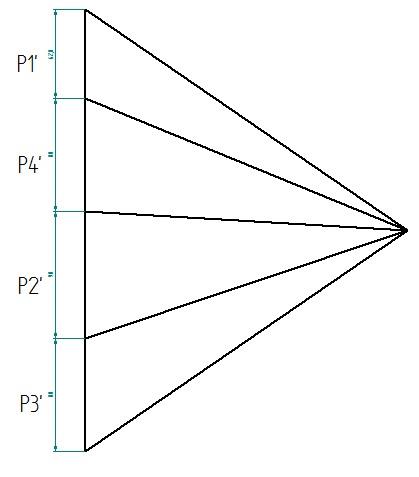

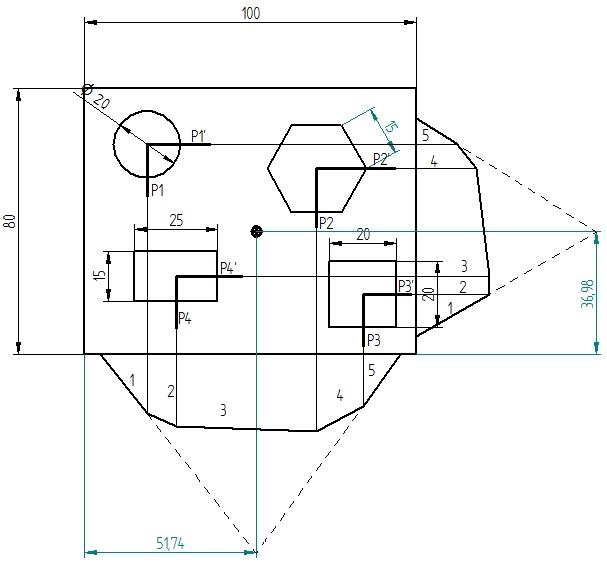

Graafiline meetod:



Tallinn 2017
23

Ivo Hein



Tallinn 2017
24

Ivo Hein
VIIDATUD ALLIKATE LOETELU
[1]
Särak , J. „Lehtmaterjali külmstantsimine, stantsid ja pressvormid“. Õppematerjal. 2016 . Tln
[2]
Purde .M „Täpsustehnika“ Tallinn 2002


Tallinn 2017
25
