Stantsid ja pressvormid ül. 4 (0)

ÜLESANNE NR.4
Variant 11.
Määrata tõmbestantsi mõõdud kahe- või kolmeoperatsioonilisel stantsimisel ning detaili tõmbejõud ja surveplaadi survejõud kõigil tõmbamistel. Leida ka pressi tõmbejõud kõigil tõmmetel.
Lähteandmed:
r = 10 mm
R= 8,5 mm
s = 1,5 mm
d1 = 120 mm
d2 = 140mm
h = 150 mm
H = 160 mm
Materjal: teras 20, ГОСТ 1050-74
𝜎b = 420 Mpa
Tooriku mõõdud:

D = =

=
= 326,71mm [2:122]
d1 – detaili sise diameeter (mm)
d2 – detaili välis diameeter (mm)
r – detaili sisenurga raadius (mm)
h – detaili kõrgus (mm)
Tooriku õige diameetri leian raamatust „Instrumendikonstruktori käsiraamat “. [2:111]
Kuna minu detaili kõrgus on 160 mm siis pean ma varu võtma 5% kõrgusest
mm
Dt=326,71+8≈335 mm
Järelikult on kogu tooriku diameetriks 335 mm paksusega s = 1,5 mm
Tõmme 1:
Tooriku suhteline paksus:
=
= 0,44 [Loengukonspekt]
s – detaili paksus (mm)
D – detaili algne diameeter
Tõmbetegur:
=0,44 → m1 = 0,56
Tooriku läbimõõt peale tõmmet:
d1t = m1 * Dt = 0,56 * 340 = 187,6 mm
Ümardusraadiused templil ja matriitsil (määran graafiku alusel): [Loengukonspekt]
= 0,44 →
= 13 → rm1*s=13*1,5=19,5 mm
= 0,44 →
= 13 → rt1*s=9*1,5=13,5 mm
Pilud :
z=(1,3…1,5)*s=1,4*1,5=2,1 mm
Templi ja matriitsi mõõtmed:
Matriits - dm1=d1t= 187,6 mm
Tempel - dt1= dm1-2*z=187,6-2*2,1=183,4 mm
Detaili tõmbejõud:
P1= π* d1t*s*Rm*k1= π*187,6*1,5*420*1=371298N = 37,1T [2:129]
k1=1 [2:129]
k1 – paranduskoefitsent mis oleneb tõmbekoefitsendist m1
Surveplaadi survejõud:
Q1==0,785*[3352-(190,4+2*19,5)2]*2,5=
=119472N/mm2 =12 T
q= 0,25…0,30 kg/mm2 ≈ 2,5…3 N/mm2 [2:129]
Pressi tõmbejõud:
Ppr1=P1+Q1= 37,1+12= 49,1 T

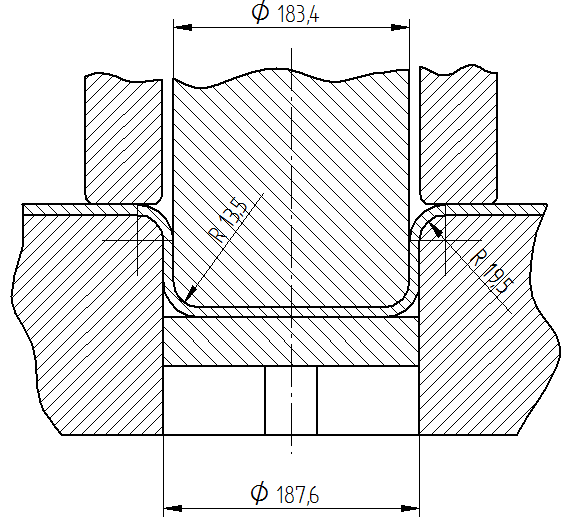

Eskiis :
Sele 4.1
Tõmme 2:
Tooriku suhteline paksus:
= 0,80
Tõmbetegur:
m2 =
= 0,746
≈ 0,80
Valin m2 = 0,75 kuna tooriku suhteline paksus teisel tõmbel on 0,80 ja see jääb arvutuslikule tõmbekoefitsendile lähedale.
Tooriku läbimõõt peale tõmmet:
d2t = d2 = 140 mm
Ümardusraadiused templil ja matriitsil (määran graafiku alusel): [Loengukonspekt]
= 0,80 →
= 7 → rm1*s=7*1,5=10,5 mm
= 0,80 →
= 4,5 → rt1*s=4,5*1,5=6,75 mm
Kuna tegu on viimase tõmbega, peab detail saavutama oma lõppmõõdud, ning seega matriitsi ümardusraadiused rm2= 10mm ja templi ümardusraadiused rt2= 8,5mm.
Pilud:
z=(1,2…1,3)*s=1,2*1,5=1,8 mm
Templi ja matriitsi mõõtmed:
Matriits- dm2=d2= 140 mm
Tempel- dt2= dm2-2*z=140-2*1,8=136,4 mm
Detaili tõmbejõud:
P2= π* d1t*s*Rm*k2= π*140*1,5*420*0,5=138544N = 13,9T
k2=0,5 [2:129]
Surveplaadi survejõud:
Q2==0,785*[187,62-(140+2*10)2]*2,5=
=18827N/mm2 =1,9 T
q= 0,25…0,30 kg/mm2 ≈ 2,5…3 N/mm2 [2:129]
Pressi tõmbejõud:
Ppr2=P2+Q2= 13,9+1,9= 15,8 T

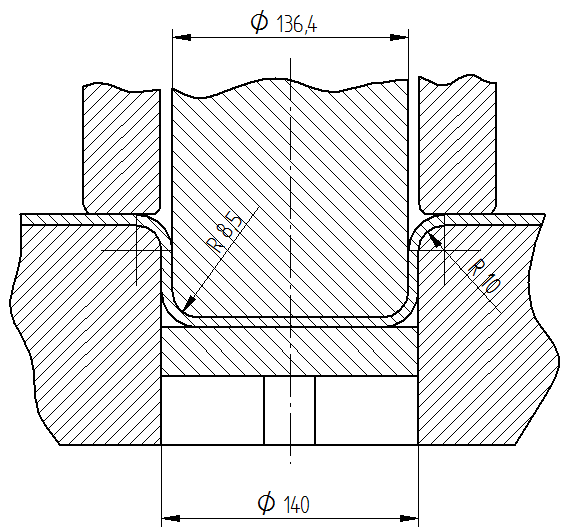

Eskiis:
Sele 4.2

Viidatud allikad:

Särak, J. Lehtmaterjali külmstantsimine, stantsid ja pressvormid

Koost . Elvak, U., Kaasik , P. jt. (1962). Instrumendikonstruktori käsiraamat. Külmstantsimine. Tln: Valgus.

Loengukonspekt
