Sisendite ja väljundite kasutamine (0)

Tallinna Tehnikaülikool - Informaatika - Sissejuhatus digitaaltehnikasse

1 Hindamata

Tallinna Tehnikaülikool
Elektriajamite ja jõuelektroonika instituut
Mikrokontrollerite harjutusülesanne nr.1:
Sisendite ja väljundite kasutamine
õppeaines Sissejuhatus digitaaltehnikasse
Üliõpilane:
Matrikli nr.:
Õpperühm: AAAB10
Juhendaja : Madis Lehtla
Tallinn 2013
Sisukord

1.Mikrokontrolleritest ja assemblerist 3
2.Ülesannete lahendused 4
1.Programm, mis lülitab nupuvajutusel sisse kaheksa valgusdioodi. 4
2.Programm, mis nupuvajutusel kuvab 7-segmendilisel näidikul etteantud kümnendarvu. 5
3.Programm, mis nuppu all hoides süütab valgusdioodid etteantud viivitusega ühekaupa järjekorras. Nn. „ Kiti tuli“ 6
Kokkuvõte 9
Kasutatud kirjandus 10
LISAD 11

Mikrokontrolleritest ja assemblerist

Mikrokontroller on üldjuhul ühekiibiarvuti, kuhu vajadusel võib mõne protsessi juhtimiseks lisada lisalülitusi. Mikrokontrollerite jõudlus ja suurus on oluliselt väiksem personaalarvutite omast, kuid nende kahe otstarbed erinevad samaväärselt – mikrokontrollereid kasutatakse lokaalseks juhtimiseks , kus kompaktsus on ülima tähtsusega ning jõudlust vajatakse ainult üksikute kindlate protsesside juhtimiseks. Mikrokontrollereid leiab kõikjalt – pesumasinatest, kohvimasinatest, külmkappidest, autodest, televiisoritest jne.
Protsessori käsustik on protsessori ja programmeerija ühine keel. Teisisõnu võimaldab programmeerijal protsessorile ülesandeid anda.
Programmi kontrolleri põhimällu laadimiseks tuleb esmalt luua ühendus arvuti ja mikrokontrolleri vahel ning kasutada tarkvara , mis ühildub konkreetse mikrokontrolleriga. Microchip PIC mikrokontrollerite puhul on üheks selliseks tarkvaraks näiteks PBrenner.
Assembler on programmeerimiskeel ja assembleri direktiivid on teisisõnu selle keele käsud. 1

Ülesannete lahendused

Programm, mis lülitab nupuvajutusel sisse kaheksa valgusdioodi.

Algoritmi plokkskeem : Joonis 1.1. Programmi algoritmi plokkskeem
EI
JAH
Käesolevale aruandele on lisatud tööfailid. Antud ülesande juurde käib tööfail switch_all_on.asm, mis on etteantud näidisprogrammi2 täiendatud versioon . Ülesande lahendamisel on registri PORTA bitid seatud sisenditeks ja PORTD bitid, mis on ühendatud valgusdioodidega, väljunditeks. See tähendab, et ühe valgusdioodi sisselülitamiseks tuleb vastav bitt registris PORTD sisse lülitada. Kõigi valgusdioodide sisselülitamiseks tuleb kõik bitid registris PORTD sisse lülitada. Programm kontrollib esialgu, kas nupp on alla vajutatud. Kui nupp on alla vajutatud, laeb registrisse PORTD kahendarvu 1111 1111, mis lülitab sisse kõik bitid ja sellega ka valgusdioodid. Seejärel liigutakse tagasi algusesse , kus teostatakse uus nupu oleku kontroll. Kui nupp ei ole alla vajutatud, laetakse registrisse PORTD kahendarv 0000 0000, mis lülitab kõik PORTD bitid välja. Taaskord liigutakse tagasi algusesse.

Programm, mis nupuvajutusel kuvab 7-segmendilisel näidikul etteantud kümnendarvu.

Joonis 1.2. Programmi algoritmi plokkskeem
ALGUS
Kas nupp on all?
Kustutada kõik valgusdioodid
Lülitada sisse bitimuster 01111110
EI
JAH
Aruande juurde olen lisanud ülesande lahendust sisaldava programmifaili switch_7segment.asm, mis on etteantud näidisprogrammi2 täiendatud versioon. Et kasutada õppeplaadil 7-segmendilist näidikut, tuleb indikaatorite valikupistik JP2 seada sellisesse asendisse, et klemmid 1 ja 2 oleksid ühendatud. Vastasel korral lülitatakse sisse valgusdioode. Programm töötab eelmisega samal põhimõttel ja muudetud on teda vaid niipalju, et juhul kui nupp on vajutatud olekus, seatakse PORTD 6 keskmist bitti üheks ja mõlemad äärmised bitid nulliks. Selline bittide seadmine kuvab 7-segmendilisel näidikul kümnendarvu 9.

Programm, mis nuppu all hoides süütab valgusdioodid etteantud viivitusega ühekaupa järjekorras. Nn. „Kiti tuli“

Joonis 1.3. „Kiti tule“ algoritmi plokkskeem
ALGUS

Kas nupp on all?

Kustutada kõik valgusdioodid
EI

JAH

Süüdata kõige parempoolsem valgusdiood

Süüdata ühe võrra vasakpoolsem valgusdiood, kustutada eelmine
Viivitus ~0,5sek
Kas nupp on all?
JAH
EI

Joonis 1.4. Alamprogrammi „Viivitus“ algoritmi plokkskeem
EI
EI
JAH
JAH
3
2
1
2
1
1
Kahandada mälupesa „ taimer “ väärtust ühe võrra
Kas „taimer“ on 0?
Kas „taimer2“ on 0?
Kahandada mälupesa „taimer2“ väärtust ühe võrra
Laadida mälupessa „taimer2“ kümnendarv 255
Laadida mälupessa „taimer“ kümnendarv 255
Laadida mälupessa „taimer3“ kümnendarv 35
ALGUS
Kas „taimer3“ on 0?
Kahandada mälupesa „taimer3“ väärtust ühe võrra
1
Joonis 1.4. Alamprogrammi „Viivitus“ algoritmi plokkskeem
EI
3
JAH
LÕPP
Käesolevale aruandele on lisatud selle ülesande programmifail kitt .asm, mis on etteantud näidisprogrammi2 täiendatud versioon. Seadme juhtimisprogrammis on võrreldes eelnevatega üks muudatus – on defineeritud „taimer“, „taimer2“ ja „taimer3“ mälualad. Programmi tööpõhimõte on algoritmide plokkskeemidel esitatud. Sisenditeks on määratud registri PORTA bitid (ühendatud nupuga) ja väljunditeks registri PORTD bitid (ühendatud valgusdioodidega). Viivitamiseks antakse kolmele mälupesale (taimer, taimer2, taimer3) kindlad väärtused ja seejärel neid kahandatakse vastavalt joonisele 1.4 kuni kõigi mälupesade väärtused on jõudnud nulli. Selle protsessi ajalise kestuse arvutasin välise taktsageduse allika taktsageduse 20Mhz kaudu – üheks toiminguks kulub ligikaudu 200ns. Seega (mälupesadele antud väärtused) 35*255*255*200ns annab tulemuseks pisut alla 0,5 sekundi. Tuleb arvestada, et viivitus kestab pisut kauem kui eeltoodud tehte tulemus, sest programmi lugemine ja täideviimine võtab samuti aega.

Kokkuvõte

Ülesanded olid harivad. Ülaltoodud lahendusi võiks täiendada neid oskuslikult lühendades ja sellega seadet vähem koormates, ühtlasi kiirendaks see ka protsessi kestust. Viimase ülesande lahenduse juures kasutasin tarkvaralist viivitust endaloodud loenduri näol, selle asemel oleks ehk võimalik programmikoodi lihtsustamiseks ja täpsema viivitusaja saavutamiseks kasutada riistvaralist loendurit.

Kasutatud kirjandus

I.Roasto, T. Jalakas , M.Lehtla. Mikrokontrollerite arendus- ja õppestend. ( Internet . Saadaval: http://ajamlab.ene.ttu.ee/file.php/15/PIC_stend.pdf )

Näidisprogramm ühe valgusdioodi lülitamiseks. (Internet. Saadaval: http://ajamlab.ene.ttu.ee/file.php/15/PIC_examples/Digitaalsisendite_ja_digitaalvaeljundite_kasutamine/Input_output.as m )

LISAD

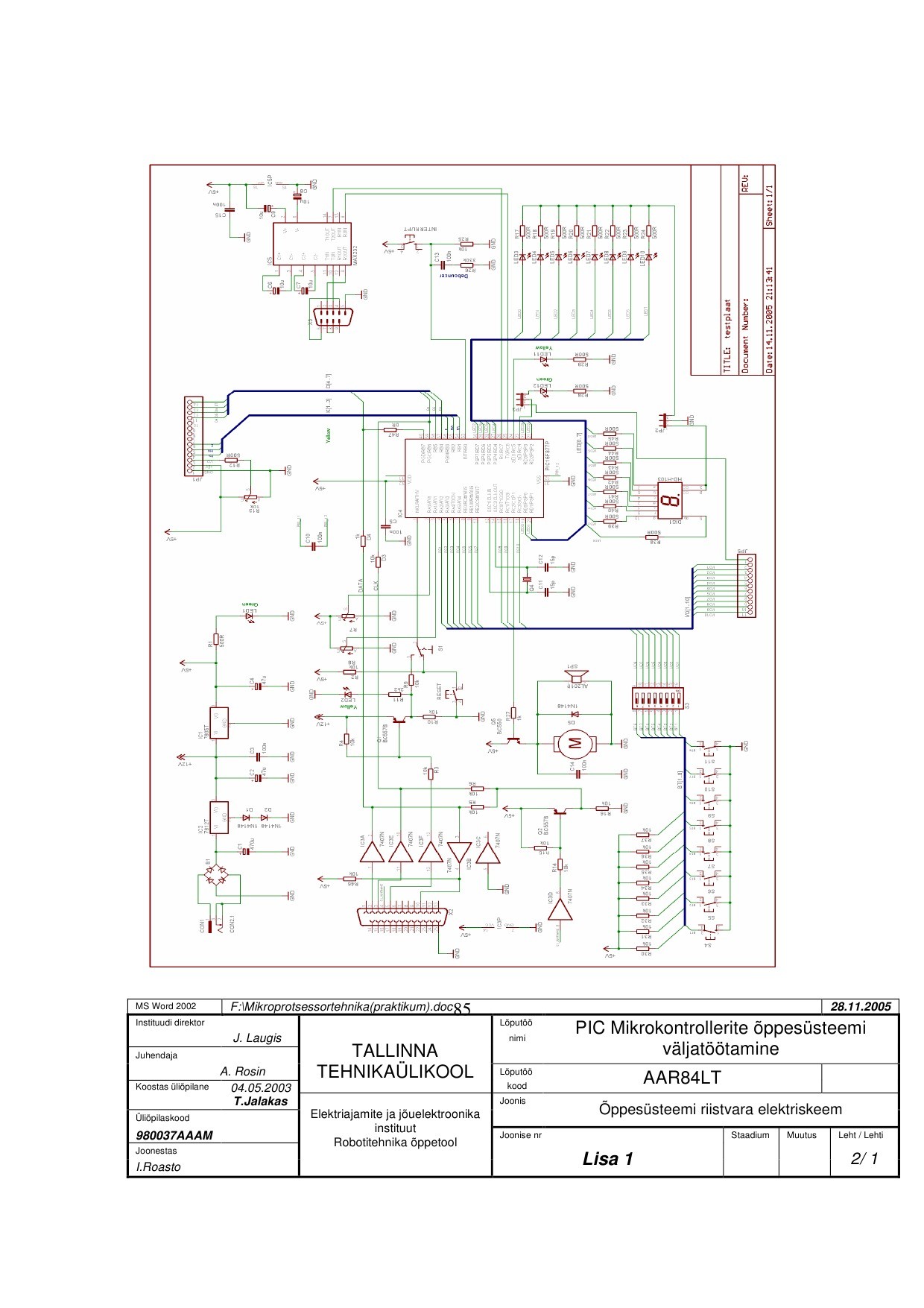

Lisa 1. Õppeplaadi elektriskeem õppeplaadi juhendist1. Ülesannetes on sisenditena kasutatud registri PORTA bitte ja väljunditena PORTD bitte.
Lisa 2. Programmifail switch_all_on.asm
Lisa 3. Programmifail switch_7segment.asm
Lisa 4. Programmifail kitt.asm
