TALLINNA POLÜTEHNIKUM
Automaatika ja energeetika erialaosakond
Kelly Olvi
SELV , PELV ja FELV
Referaat
ELEKTRIOHUTUS JA ELEKTRIALANE SEADUSANDLUS
AA-15
Tallinn 2018
Sisukord
1.Väikepingesüsteemid SELV, PELV ja FELV 3
2.Kaitseväikepinge süsteemid 3
3.Kasutusalad 4
4.Vooluahela ehitus 5
5.Pingealused tööd 5
6.Pistikupesad 6
7. Skeemid 7

Väikepingesüsteemid SELV, PELV ja FELV

Lühend SELV tähistab maandamata ehk maast eraldatud kaitseväikepinge süsteemi. Lühend tuleb inglise keelsetest sõnadest safety extra -low voltage ehk ohutu väikepinge.
Lühend PELV tähistab maandatud kaitseväikepinge süsteemi, kus üks toiteallika poolustest või kolmefaasilise trafo neutraalpunkt on maandatud. Lühend tuleb inglise keelsetest sõnadest protective extra-low voltage.

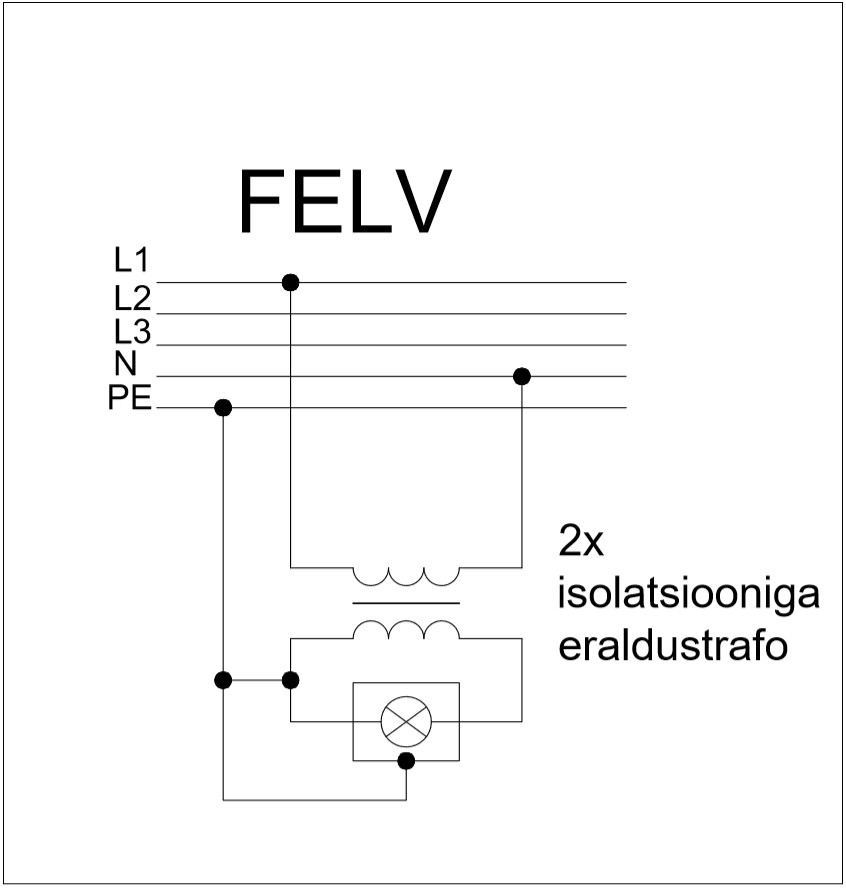

Lühend FELV tähistab talitlusväikepinge süsteemi, mis on vajalik teatavate nõrkvoolupaigaldiste normaalseks talitlemiseks. Lühend tuleb inglise keelsetest sõnadest functional extra-low voltage.

Kaitseväikepinge süsteemid

Kaitseväikepinge on väikepinge, mis on sedavõrd madal, et tema toimel inimkeha läbiv elektrivool ei kutsu esile elektrilööki. Vahelduvvoolul on see 50V, alalisvoolul 120V.
Kaitseväikepinge süsteemid jagunevad üldjuhul kaheks:

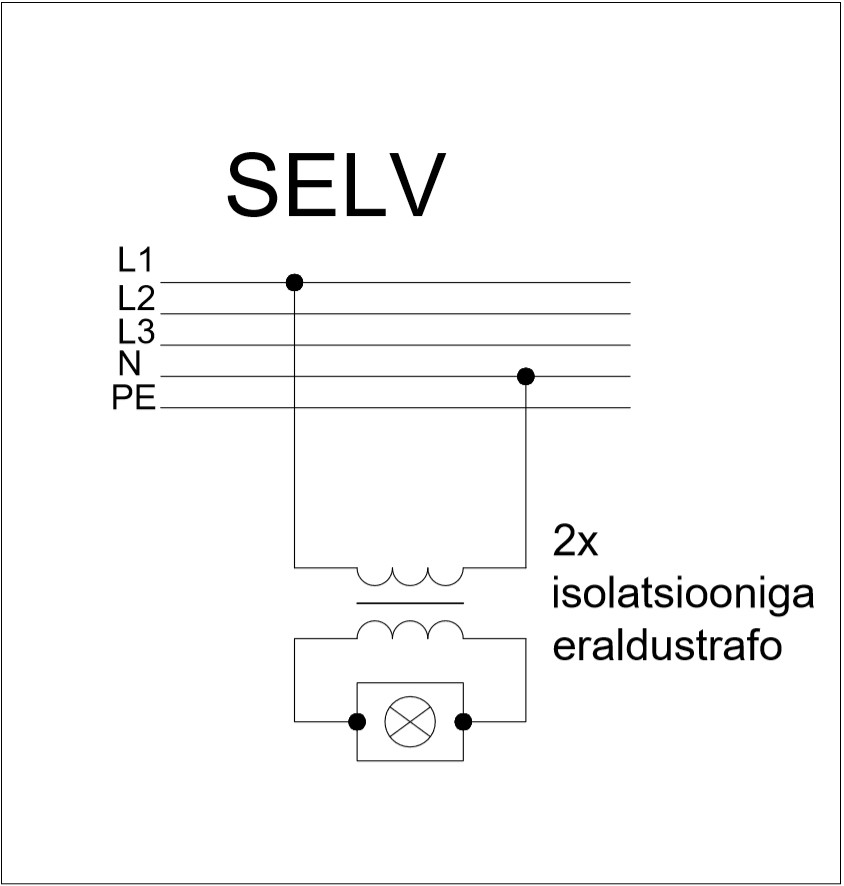

SELV
- Maast eraldatud ning neil ei tohi kasutada kaitsemaandust.
- Paigaldamisel tuleb jälgida, et see ahel ei satuks kokkupuutesse teiste ahelate kaitsejuhtide ega muude juhtivate osadega.
- Raviasutuste trafod ja nendega ühendatud raviseadmed on üks näide SELV-süsteemi rakendamisest.

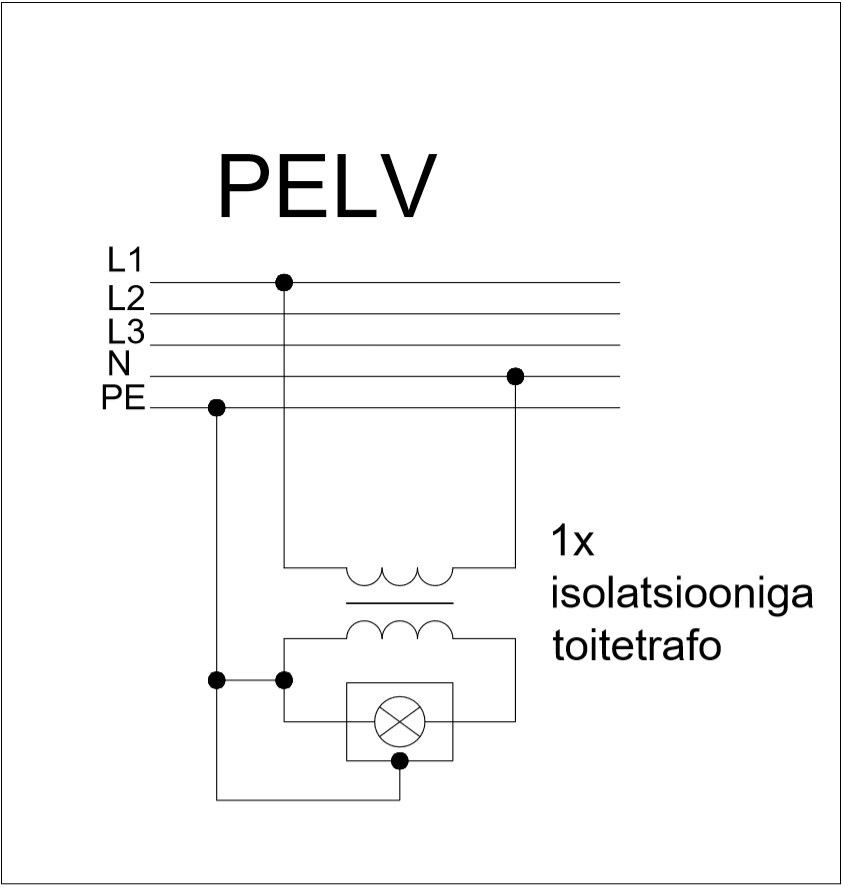

PELV
- Lubatud on sekundaarahela maandamine , kaitsejuhtide kasutamine ja seadmete kaitsemaandamine .
- Teatava ohu põhjustavad kaitsejuhi kaudu liikuvad rikkepinged.
- Kaitsemaanduse võimalus teeb PELV ahelad sobivaks süsteemidesse, milles tuleb pöörata tähelepanu elektromagnetiliste häirete kaitsele.

Elektriohutus ja töökindlus on kõige paremini tagatud maandamata süsteemis, sest selles on kaitseväikepinge ahelate pingealtid osad (s.o rikke korral voolu alla sattuda võivad osad) maast eraldatud, s.t pole ühendatud kaitsejuhtidega. Maandatud väikepingesüsteemi tuleb kasutada juhul, kui vooluahelas on seadmeid, mis vajavad talitlusmaandust, s.t maandust oma normaalseks tööks.
Kaitseväikepinget saadakse eraldustrafost, mida sel juhul nimetatakse kaitseväikepinge trafoks, või mõnest muust ohutust toiteallikast. Enamasti kasutatakse 12V või 24V väikepinget. Reeglina peab kaitseväikepinge trafo asuma kuivas kohas. Väikepingeseadmed võivad asuda ka niiskuse käes (väljas). Kaitseväikepinge trafo primaar- ja sekundaarmähised on teineteisest
