Tallinna Polütehnikum Nimi Selv, Pelv ja Felv Referaat Tallinn 2019

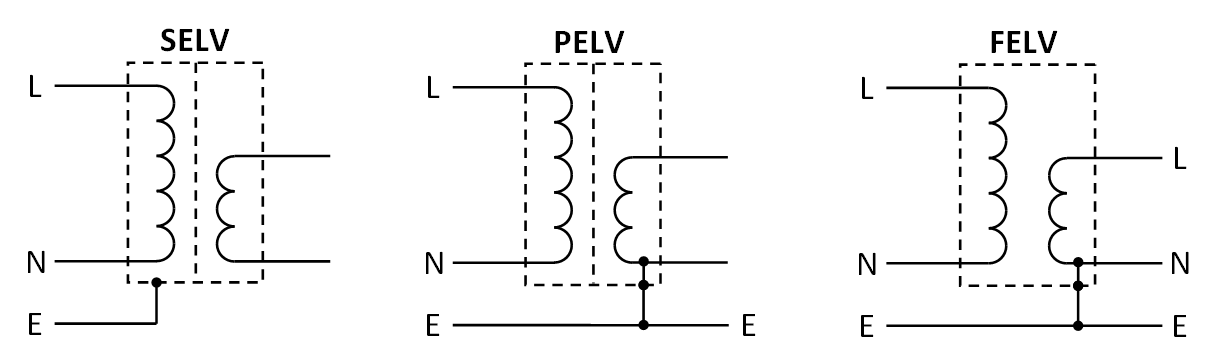

Sissejuhatus Siin   referaadis   räägin   ma   Selvist,   Pelvist   ja   Felvist,   tegemist   on   elektriohutus   ja seadusandlus iseseisva kodutööga. SELV, PELV ja FELV on kaitseväikepinged, ehk väikepinged, mis on sedavõrd madalad, et tema toimel inimkeha läbiv elektrivool ei kutsu esile elektrilööki Kaitseväikepinge süsteemid on põhiliselt: • Maandamata, ehk maast eraldatud  kaitseväikepinge süsteemid, tähistusega SELV • Maandatud  kaitseväikepinge süsteem, tähistusega PELV Harva kasutatakse ka Felv süsteeme, kuid põhilised süsteemid on SELV ja PELV.

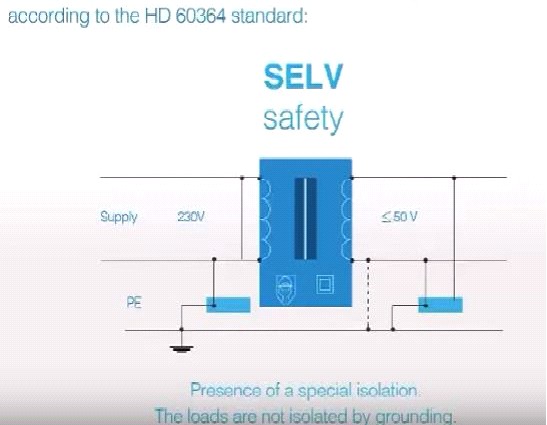

SELV Eraldatud   madalpinge   (SELV)   süsteem   on   eriti   madalpinge   elektriskeem,   mis   on elektriliselt   eraldatud   teistest   vooluahelatest,   mis   kannavad   kõrgemat   pinget,   mis   on eraldatud maapinnast ja teiste vooluahelate kaitsetorust. SELV-süsteemis ei tohiks pinge ületada tavapärastes tingimustes või ühe vea tingimustes, näiteks   teiste   vooluahelate   maavigastustest   tingitud   madalat   pinge.   SELV-süsteemid eraldatakse maapinnast nii, et ükski viga ei saa tekitada elektrilööki kõigile, kes puutuvad kokku süsteemiga.  SELVI kasutatakse: Juurdepääsu kontrollsüsteemid, valgustuse juhtpaneelid, kaamerad, arvutites kaablid. Lisaks   peab   juhtmestik   olema   täiesti   eraldatud   süsteemidest   või   kaablitest,   millel   on kõrgemad   pinged,   samuti   muudest   SELV-lülitustest,   PELV-lülitustest   ja   maapinnast. Lubatud on isoleerimata voolu kandvad osad, nagu näiteks klemmid, madalamate pingete jaoks kuni 25 volti. SELV-süsteemidel   peab   olema   kaitsekindlus,   näiteks   tugevdatud   isolatsioon, topeltisolatsioon või kaitsekate kõigi kõrgema pingega vooluahelate puhul. SELV-kaablid peavad   olema   topeltisolatsiooniga   või   läbima   plasttorusid,   eriti   kui   need   tõenäoliselt puutuvad kokku teiste vooluringidega. SELVI pistikupesadesse ei tohi sobida teiste süsteemide pistikud ega ka vastupidi.  SELVI teeb ohutuks: • Madalad pinged, mis ei tohiks ületada 50V AC ja 120V DC. Kuna need pinged on piisavalt   madalad,   siis   puutudes   kokku   nendega,   ei   saa   inimene   surmavat elektrilööki. • Väga madala riskiga juhuslik kokkupuude kõrgepingega.

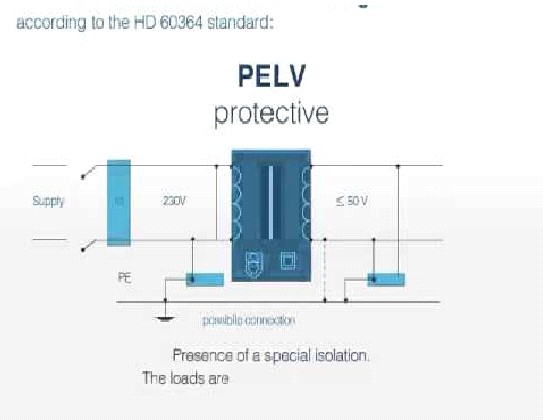

PELV PELV - kaitsev madalpinge ja ekstra madalpingesüsteem, mis ei ole maa peal elektriliselt eraldatud, kuid mis muidu vastab kõigile SELV nõuetele.  PELV kaitset kasutatakse seal, kus on nõutav eriti madal pinge, kuid elektrilöögi oht on palju madalam, kui oleks oodata SELV juhtmestiku olukorras. PELV-süsteem   võib   sisaldada   lülituskaitse   lisamist   ELV-ahela   sekundaarjuhtmetesse. Kuigi PELV trafo sekundaarsel pinnal ei ole vaja kaitsvat maad, võib seda kasutada, kui ühendatud seade seda vajab. PELV süsteemide kasutatakse: Aiavalgustuses Üldises ELV valgustuses Automatiseerimisliinides ELV masina juhtimisahelates FELV Eraldatud   madalpinge   SELV   süsteemi   maandamisel   või   kui   see   ei   toeta   vajalikke nõudeid,   ei   ole   see   enam   SELV-süsteem   ja   see   muutub   funktsionaalseks   madalpinge FELV süsteemiks . Kui   funktsionaalne   süsteem   ei   ole   klassifitseeritud   ’’ohutussüsteemiks’’,   kuna   see   on maandatud,   tuleb   seda   kaitsta   kaitsekestadega,   mis   takistavad   selle   puudutamist   või isolatsiooni,   mis   talub   500   V   r.m.s.   ühes   minutis.   Sellisel   juhul   puudub   vajadus madalpinge ahela impedantsi olla piisavalt madal, et vältida ohtu; piisab ohutusallika tarne   vastavusest.   Seetõttu   ei   ole   vaja   siduda   ja   ühendada   kõiki   sellega   seotud mittevooluga seotud metallitöid. Selline metallitöö peab siiski olema ühendatud ja maandatud, kui madalpingeahela ja funktsionaalse madalpinge vooluahela isolatsioon ei vasta eespool nimetatud nõuetele. Juhul, kui toiteahel on mullavaba tüüpi, peab kõik FELV-süsteemi mittevoolu kandvad metallitööd ühendatud olema toiteahela maandamata kaitsega. FELV süsteemide pistikud ja   pistikupesad   ei   tohi   olla   vahetatavad   teiste   samades   ruumides   kasutatavate varustussüsteemide pistikutega.


Kokkuvõte On olemas SELV, PELV JA FELV süsteemid, nad kõik on erinevad, kuid neil
kõigil on oma kasutusala. SELVI kasutatakse kõigerohkem ja FELVI kõigevähem. Need süsteemid on
üsnagi ohutud süsteemid, nimelt nende riknedes ja kokkupuutel inimesega, ei
saa inimene suurt viga.


Kasutatud allikad http://www.electricalaxis.com/2016/10/what-is-selv-and-pelv- circuits.html
https://www.tlc-direct.co.uk/Book/7.16.3.htm  http://www.electricalaxis.com/2016/10/what-is-selv-and-pelv- circuits.html  https://translate.google.ee
+ natuke vihikust teksti.
