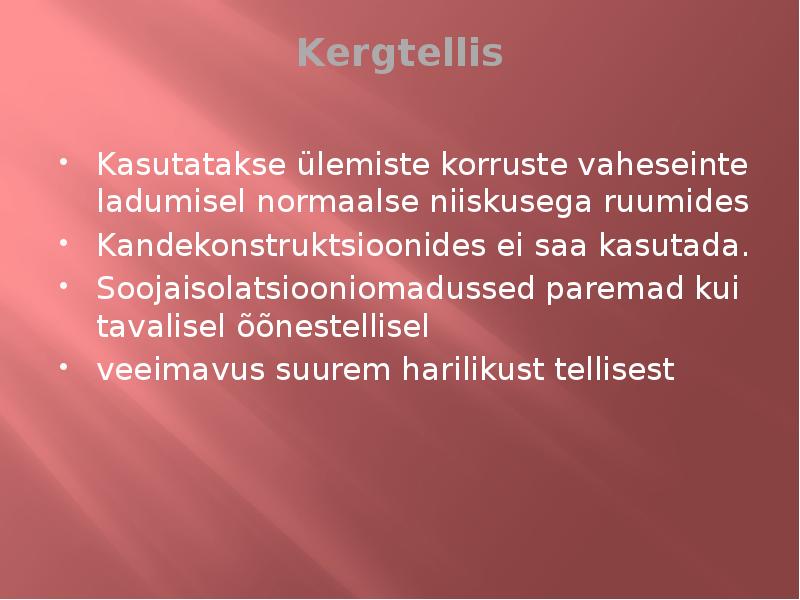

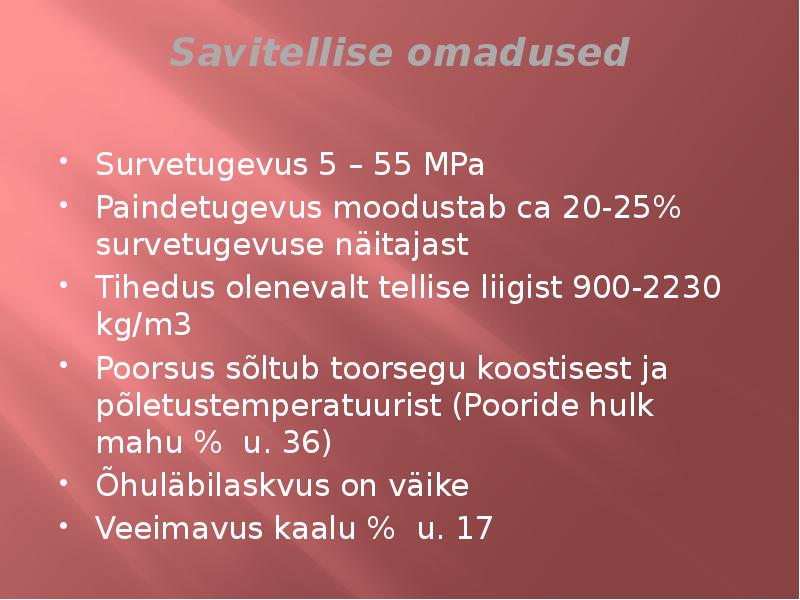

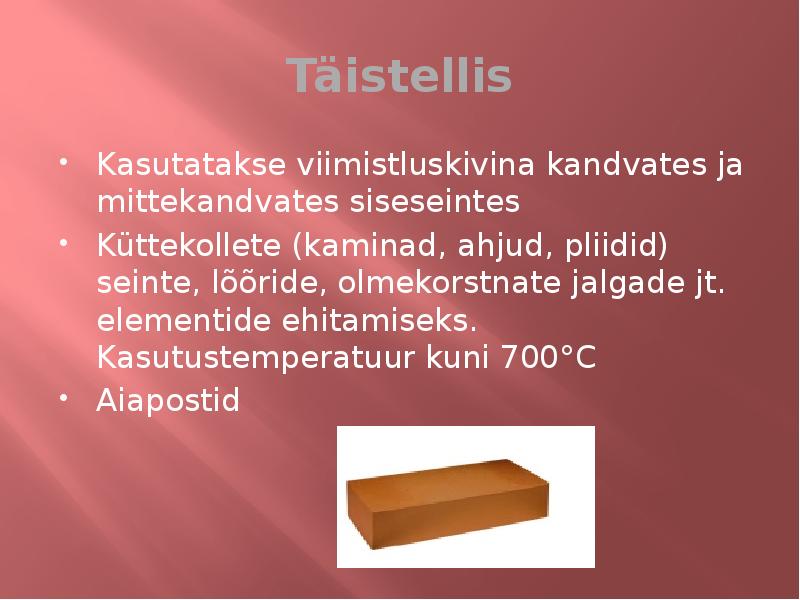

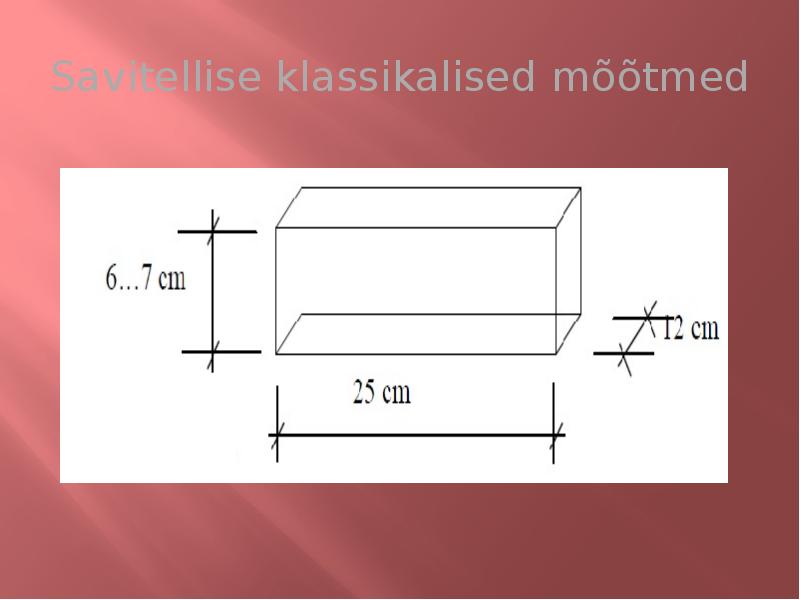

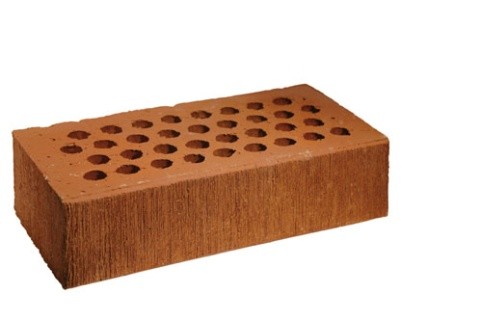

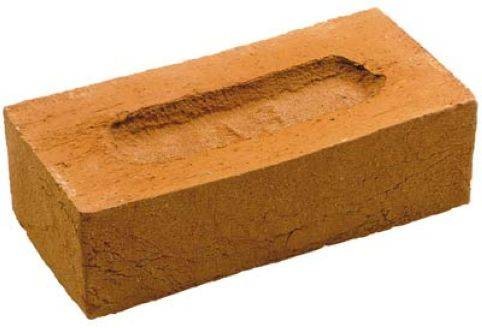

Niiskumisega seotud näitajad - veeauru läbilaskvuskoefitsient 0,11-0,42×10-10 kg×m/N×s - tasakaaluniiskus 0,2-0,5 massiprotsenti st. niiskuse hulk massiprotsentides kivi küllastamiseks õhu keskkonnas. Tavaliselt 1000 C juures põletatud harilikul tellisel on veeimavus ~15% (olenedes põletustempera- tuurist: mida kõrgem temperatuur, seda väikesem veeimavus). 10 2.4. Savitellise kasutamine Täistellis Harilik tellis kuulub jämekeraamika toodete hulka. Harilikku tellist kasutatakse kandvates seintes, postides, võlvides, ka korstendes ja ahjude ehitamiseks. Kasutamise tingimuseks on, et konstruktsiooni töötemperatuur ei ületa tellise põletamise temperatuuri. Harilik tellis ei ole tulekindel. Hariliku tellise puudus on väike soojapidavus. Seetõttu kasutatakse välisseinas kärg- või õõnestellist. Toodetakse ka rea- ja fassaaditelliseid. Fassaaditellised erineva fassaadipinnaga, neile esitatakse ka

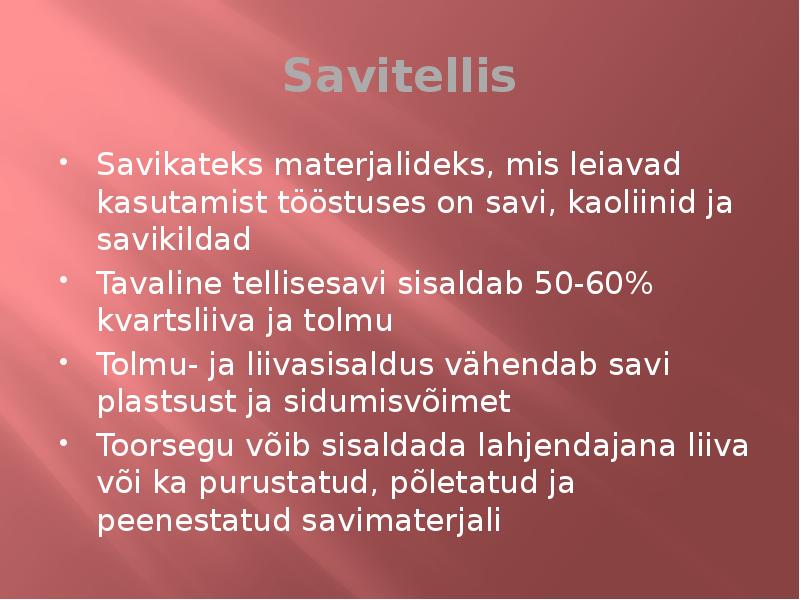

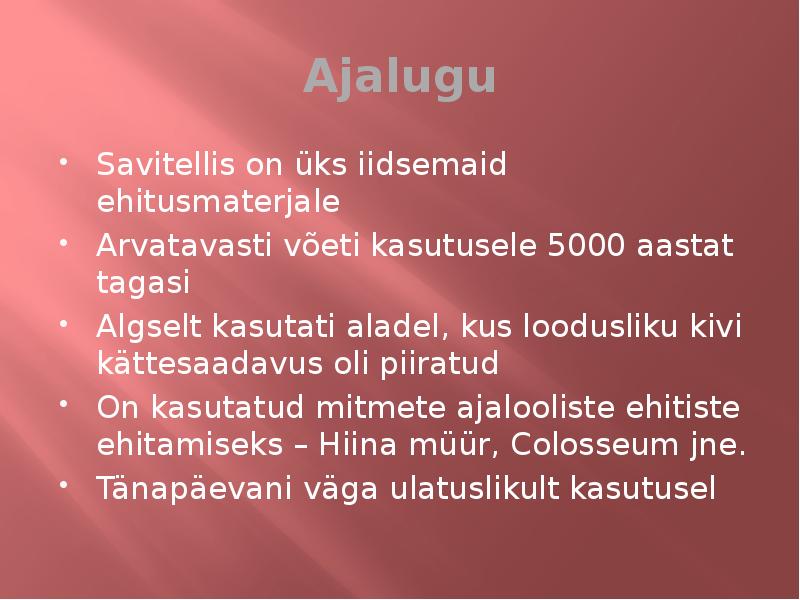

8 3. SAVITELLISE TOORMATERJAL, TOOTMINE, OMADUSED JA KASUTAMINE 3.1. Savitellise toormaterjal Keraamilised tellised on olnud täiuslikuks ehitusmaterjaliks juba 5000 aastat. Põhjuseid selleks on mitmeid ning need on jäänud läbi aegade püsima kuni tänapäevani. Telliste kasutamisel on tohutult eeliseid. Näiteks on tellisel ilu ja mitmekesisus, vastupidavus ja väärtuse säilimine, mugavus ja tulekindlus ja kindlasti savitellis keskkonda säästev toode. Keraamilisteks materjalideks nimetatakse igasuguseid põletatud savi-tooteid. Nende headeks omadusteks on küllalt suur tugevus, pikk iga, võimalus kasutada neid väga erinevates hooneosades, toormaterjalina on savi väga levinud. Savi, kaoliinid ja savikildad on savikad materjalid, mida kasutatakse tööstuses. Tavaline tellisesavi sisaldab 50-60% kvartsliiva ja tolmu. Tolmu- ja liivasisaldus vähendab savi plastsust ja

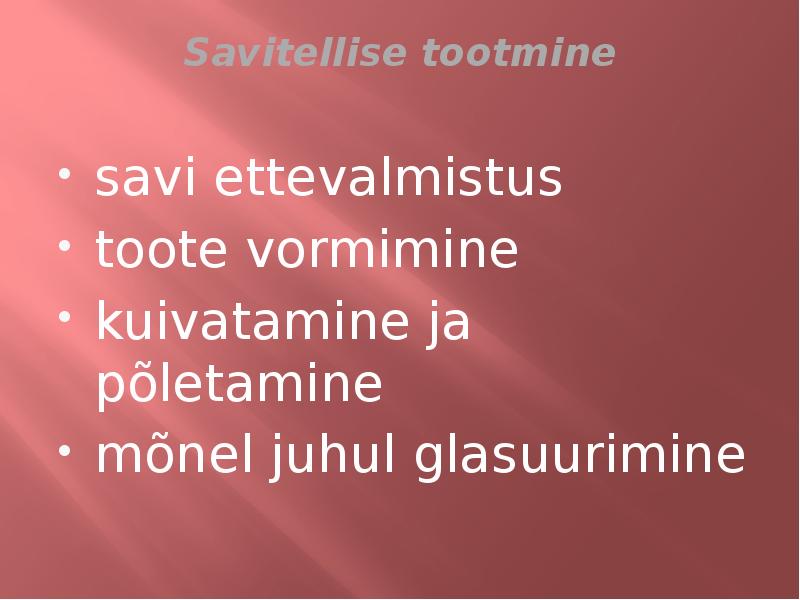

4)mõned tooted veel glasuuritakse Headeks omadusteks on -küllalt suur tugevus -pikk iga -võimalus kasutada neid väga erinevates hooneosades -toormaterjal (savi) on looduses väga levinud. *Puudusteks on -materjalide haprus -suhteliselt suur kaal - keraamika tootmine on võrdlemisi energiamahukas (põletamine). Tiheduse järgi liigitatakse keraamilisi materjale poorseteks ja tihedateks. Poorseteks nim. tooteid, mille kaaluline veeimavus on vähemalt 5%. Siia hulka kuuluvad harilik tellis, katusekivid. Tihedad on tooted, kus kaaluline veeimavus on alla 5%. Näiteks keraamilised plaadid. *KERAAMIKA TOORMATERJAL- SAVI Savi peamiseks koostisosaks on valge mineraal- kaoliniit. Puhtaid valgeid savisid nimetatakse kaoliinsavideks. Tavalised savid sisaldavad veel tolmu, liiva, kaltsiiti, rauaühendeid jne. Need lisandid muudavad savid ebaühtlasteks ja annavad neile mitmesuguse värvuse.
1. Loetle matejalide füüsikalisi omadusi Erimass - on materjali mahuühiku mass tihedas olekus (poore mitte arvestades). Tihedus - on materjali mahuühiku mass looduslikus olekus (koos pooridega). Poorsus - näitab kui suure % materjali kogumahust moodustavad poorid, mis võivad olla avatud või suletud. Veeimavus - on materjali võime imeda endasse vett, kui ta on vahetus kokkupuutes veega. Hügroskoopsus - on materjali omadus imeda endasse niiskust õhust. Hügroskoopsuse vastandmõiste on kuivavus. Veeläbilaskvus - on materjali omadus vett läbi lasta (vastandmõiste – veetihedus). Gaasitihedus - on materjali omadus endast gaasi läbi lasta. Aurutiheduse - mõiste on sarnane gaasitihedusele, vahemõõtühikutes 2. Loetle materjalide mehhaanilisi oamdusi Tugevus - on materjalide võime taluda mitmesuguseid väliskoormisi. (survetugevus, paindetugevus, tõmbetugevus) Kõvadus - on materjali võime vastu panna teise materjali kriimustustele või sissetungimisele. Hõõrduvus -

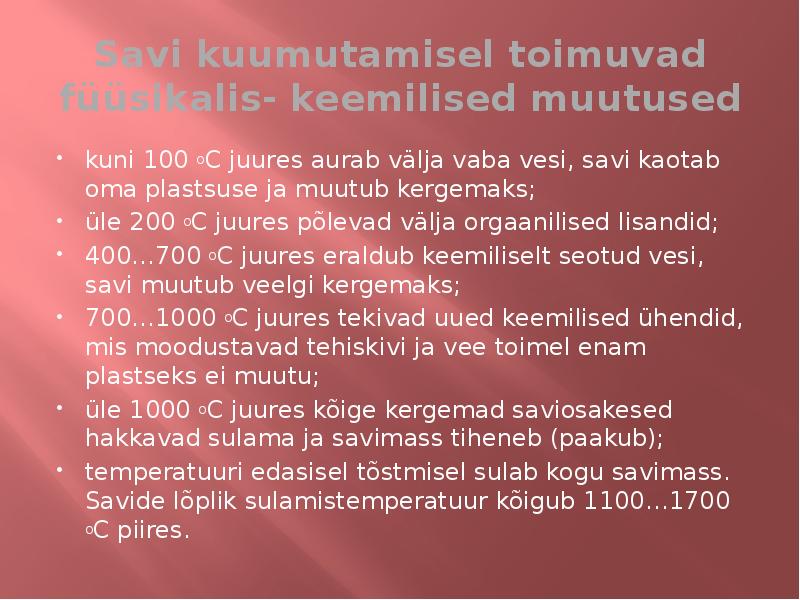

FAT- Viimistluskivina kandvate ja mittekandvate lisaviimistlemiseta välis- või siseseinte ehitamiseks. Olme korstnate külma osa ladumiseks. Ahjude, kaminate välisvoodri ehitamiseks. 35. Mille poolest erineb klinkersillutustellis tavapärasest savitellisest? Sillutustellist põletatakse väga kõrgel temperatuuril (umbes 1100°C). Peaaegu paakumispiirini põletamisel tekib eriti suure tugevuse ja tihedusega tellis, mis on väga vastupidav. Tellis talub karme ilmastikumõjusid ja suurt mehaanilist koormust. Need on happe-,soola- ja õlikindlad. Sillutustellist on lihtne hooldada ja tänu veidi krobelisele pealispinnale on sellel mugav ja ohutu kõndida 36. Mida loetakse keramsiidiks ning kasutuskohad? Keramsiit ehk kergkruus (tuntud ka LECA,EXCLAY,FIBO) on üldnimetus ehitus-ja täitematerjalile, mis on looduslikuga võrreldes 4 korda kergem.Kergkruus on sõmer materjal, mis saadakse savi paisumisel 1150ºC
mehaanilisi võtteid (pinna siledus poleerimine), keemilised võtted (katmine räniorgaaniliste ühenditega väheneb veeimavus ja suureneb külmakindlus). Temperatuurimuutustest tingitud kahjustuste vältimiseks kasut. sobivaid kinnitusdetaile ja elastseid vuugimaterjale. Ehituskeraamika: - savist või savisisaldavatest segudest põletatuid tooteid. Tiheduse järgi liigitatakse keraamilisi materjale: Poorseteks nim tooteid, mille kaaluline veeimavus on vähemalt 5% (harilik tellis, laekivid, katusekivid). Tihedad - tooted, kus kaaluline veeimavus on alla 5% (põrandaplaadid, klinkertellis). Keraamika tooraine savikad materjalid (savi, kaoliinid ja savikildad), mis koosnevad plastsest saviainest ja mitteplastsest osast. Tolmu ja liivasisaldus vähendab savi plastsust ja sidumisvõimet. Saviks nim peeneteralist materjali, mis valdavalt koosneb hüdratiseeritud alumiinium silikaatidest. Savi üheks oluliseks osaks omaduseks on
soojajuhtivus sõltub peamiselt tema poorsusest (kiude asupaigast, niiskusest, temperatuurist). Soojamahtuvus [kJ/C°kg, kJ/K kg]on materjali omadus soojenemisel salvestada endasse soojusenergiat. Väga suure soojamahtuvusega on vedelikud. Väikese soojamahtuvusega on metallid: kuumenevad kiirelt ning jahtuvad kiirelt. Põlevus (süttivus) Mittepõlevad ehitusmaterjalid ei sütti ega eralda kuumenemisel olulisel määral suitsu või põlevaid gaase (kipskrohv, klaas, tellis, betoon). Põlevad ehitusmaterjalid (impregneerimata puit, plastikud, kummid) 1. Mittepõlevad ei sütti, ei põle, ei söestu ega hõõgu iseseisvalt (looduslikud ja tehiskivi, mineraalsed kivimaterjalid ning metallid). 2. Raskelt põlevad süttivad raskesti ja hõõguvad nind söestuvad ainult tulekolde juuresolekul. (TEPfibroliit; õlg ja roogmatt, mis on saviga segatud tihedus 900kg/m3 või immutatud antipüreeniga). 3
tingimustes. · Laagerdamisel toimub leelismetallide soolade väljapesemine. · On kasutatud ka sedimentatsiooni vedelikes, et · eraldada savikaid osi liiva, lubjakivi ja mergli lisandist. 6.4 Keraamikatoodete liigitamine, veeimavus ja tihedus · Vastavalt toote veeimavusele: · Peenkeraamika veeimavus alla 5% (plaadid, klinkertellis) - tihedad tooted · Jämekeraamika krobeline murdepind ja veeimavus > 5% (harilik tellis, katusekivid, drenaazitorud) poorsed tooted · Veeimavust (näiteks seinaplaatidel) saab vähendada glasuurimisega. Jäimekereaamika, harilik tellis · TÄISTELLIS glasuurimata lihttoode · Tuletundlikkus A1 (ei sütti ega põle) · Tulekindlus kergelt sulav (<1350 oC) · Külmakindlus F0 (olematu) Kasutusala: kandvates seintes, postides, võlvides, ka korstendes ja ahjude ehitamiseks.
Kõik kommentaarid
