Raalprojekteerimine (5)

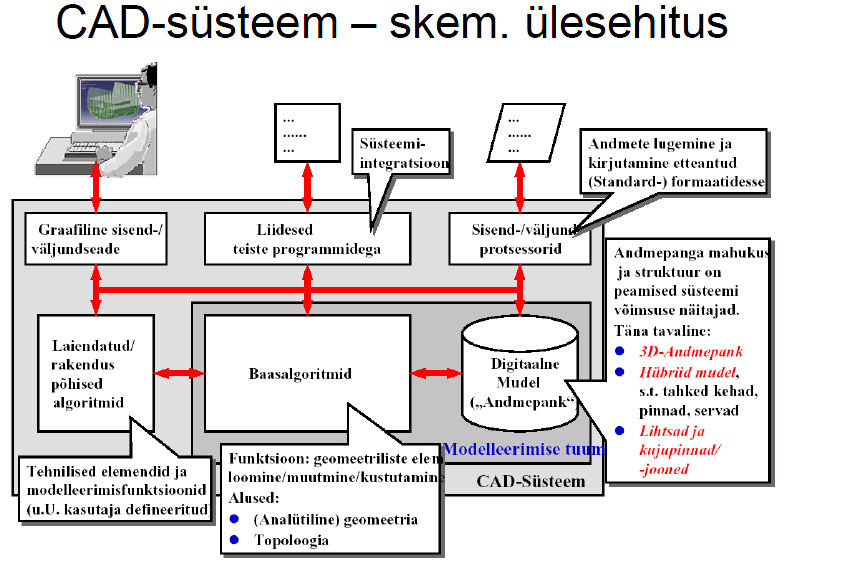

1.CAD süsteemi skemaatiline ülesehitus
2.Nimeta 6 CAD süsteemi
Solid Edge
Solid Works
Autodesk
Dassault Systemes
PTC
UGS
3.Järjesta CAD mudelid võimsuse kasvamise järjekorras
2D mudel
2,5D mudel
3D traatmudel
3D pinnamudel
3D tahkekeha mudel
Funktsionaalne mudel
Tolerantsi mudel
Füüsiline mudel
4.Milleks kasutatakse CAD mudeleid tootearenduses?
Dokumentatsioon
Tolerantsimudel
Visualiseerimine
Simulatsiooni mudelid
Füüsiline mudel
5.Loetleda geomeetria mudelite tüübid.
2D joonised
3D traatmudel
3D pinnamudelid
3D solid mudelid
Parameetrilised mudelid
6. 2d ja 2,5D mudeli erinevus
2D objektide kujutamine 2-dimensionaalsete vaadete ja lõigetega, kujutatava objekti 3 mõõtmelist mudelit tuleb 2 mõõtmeliste vaadete kaudu kujutada
2,5D objektide kujutamine 2-dimensionaalsete lõigetega ja lisaks andmed ruumilisest asukohast
7. 3D mudelite tüübid
Traatmudel
Pinnamudel
Tahkekeha mudel
8.3D traatmudeli iseloomustus
Objektide kujutamine keha servade abil
Traatmudeli abil on võimalik kujutada 3mõõtmelisi kehasid, mis on defineeritavad mittekõverpindade abil
Mudelid ei sisalda pindade ja ruumi informatsiooni
Ei ole võimalik siduda CAM’I ja FEM’iga
Võib luua mõttetuid 3D jooniseid
9.3D pinnamudeli iseloomsutus
Objektide kujutamine keha piiravate servade abil
Pinnamudelid võimaldavad nähtavaid ja peidetud servasid eristada
Võimalik esitada kõverpindasid
Ei sisalda ruumi informatsiooni ja sellest tulenevalt ka füüsikalist infot
10.Miks kasutatakse laialdaselt 3järku pindasid ja jooni?
Need annavad kõige parema asukoha määrangu. Süsteem saab täpselt aru, kus kohas ruumis peab pind või joon asuma.
11.Mis on interpolatsioon ja aproksimatsioon?
Matemaatilised meetodid, mis võimaldavad defineerida pinna kontrollpunktide vahel.
12.Mis on splain ?
Vabakujuline kõver. Splaini kirjeldamiseks kasutatakse kuup - või kõrgemat järku võrrandit või võrrandite süsteemi
13.Kes oli Bezier ja tuletada kuup Bezier’I spline’I võrrand?
Ta oli prantsuse insener, Bezier’I kõverate ja pindade looja
14.Mis on NURBS?
NURB- Non- Uniform Rational B-spline
Suurem B-spline üldistus kirjeldamaks peaaegu kõiki jooni ja kujusid
Lubab sõlmpunkte mitteühtlaselt paigutada
CAD süsteemis kasutatakse põhiliselt vabapindade kirjeldamiseks
15.Kirjeldada ruumis kõverate detailide tegemist CAD süsteemis
Kõigepealt teha tasapinnale kujund, seejärel külgvaates teha teljele(detaili sümmeetriatelg) soovitud kõver,
Tehtud kõverast teha EXTRUDED-i abil tasapind ja ebasobivad detailid TRIM -iga äralõigata
16.B-rep mudeli iseloomustus
Solidite kujutamine pindade abil, kus on määratud maetrjali asukoht
3D objekti defineeritakse tippude(V1), servade(E1) ja pindadega(F1)
Lisaks kirjeldadakse materjalivektroiga pinna see pool, kus on materjal
Korrektne solid:
Vähemalt 3 serva peavad kohtuma 1 tipus
Servad peavad ühendama 2 tippu ja kuuluma 2 pinnale
Pinnad ei tohi lõikuda
17.Milleks kasutatakse CAD süsteemis Boole’i operatsioone?
Et liita 2 solidit
Et eemaldada 1-st solidist teise solidi osa
Et leida kahe solidi ühisosa
18.CSG iseloomustus
Keerulised solidid on kujundatud solid primitiivide puuna, mis on ühendatud BOOLE operaatorite abil.
Detaili on võimalik kujundada erinevate puude abil
Mõeldud keeruliste detailide jaotamiseks osadeks , et panna neid osi kokku ja sisuda omavahel
19.Mis asi on VOXEL?
3D solidite kujundamiseks vajalik operatsioonisüsteem
Jagab ruumi järjestikuselt täis või tühjaseks nelinurkadeks
Osaliselt täis nelinurkasid jagatakse veel omakorda
Võimaldab Boole’i operatsiooni
20.Mis asi on hübriidmudel?
CSG ja B-rep segu
Modernsetes CAD süsteemides on arvuti siseselt kaks andmesüsteemi üheaegselt võimalikud
Vastavalt nõutele valitakse sobiv struktuur
Hübriid esitus ei dubleeri mudeli infot
CSG esitus B-rep’st on palju lihtsam kui vastupidi

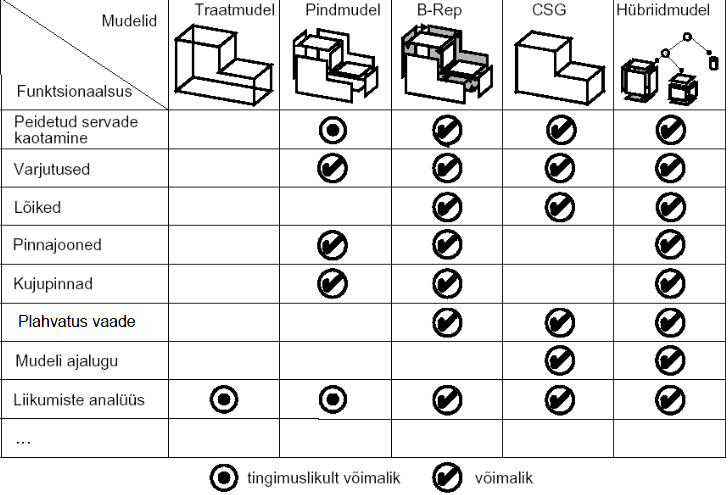

21.CAD mudelite iseloomustus (esitada tabeli kujul)
22.Mis on parameetriline modelleerimine ja milleks seda kasutatakse?
Parameetrilise modelleerimise tehnoloogia , see on mitte koordinaatidega juhitav geomeetria nagu otsese modelleerimise puhul, vaid mõõtmetega kujundatav geomeetria. Parameetrilisel modelleerimisel registreerib süsteem, kuidas konstruktor ehitab mudelit ja jälgib antud elementidevahelisi geomeetrilisi suhteid. Teiste sõnadega, see on tehnoloogia , mille käigus CAD süsteem registreerib projekteeritava detaili n.ö. parameetrilise ajaloo. See ajalugu sisaldab kirjeldust, kuidas on mudel konstrueeritud ja jälgib elementidevahelisi geomeetrilisi suhteid. Teiste sõnadega parameetriline ajalugu ei hõlma mitte ainult geomeetria loomist vaid hõlmab ka selle mõtte.
Kasutatakse CAD süsteemis, et muuta tööd efektiivsemaks (saab kasutada vanu detaile, mis hoiab kokku aega) ja kiiremaks(lihtsam luua uusi detaile) ning tõsta toodete kvaliteeti.
23.Milleks kasutatakse CAD süsteemis sidemeid ( constraints )
Et siduda omavahel erinevad detailid
Luues mitu detaili ja soovides need liita üheks, siis tuleb kasutada erinevaid sidemeid, et need istuksid üksteise külge
Näitkes:
24.Milliseid seoseid esineb geomeetria ja mõõtemete vahel?
Esimesed CAD süsteemid:
Mõõtude ja geomeetria vahel sidet ei olnud
Vanemad CAD süsteemid:
Ühesuunaline side: geomeetria muutus põhjustas mõõtme muutuse
Tänapäevased CAD süsteemid:
Kahesuunaline side geomeetria ja mõõtude vahel(mõlemad mõjutavad üksteist)
25.Nimetada 2 põhilist 3D solid tuuma ja millistes süsteemides neid kasutatakse?
-Parasolid (Solid Edge, Unigraphics, Pro/E)
-3D ACIS MODELER ( Catia , Solid Works)
