Potensiaali- ja voolujaotuse määramine alalisvoolu ahelas.

juhanson, timo

Potensiaali- ja voolujaotuse määramine alalisvoolu ahelas. (0)

Tallinna Tehnikakõrgkool - Füüsika - Füüsika

1 Hindamata

ALALISVOOLUAHEL

Töö eesmärk

Potensiaali- ja voolujaotuse määramine alalisvoolu ahelas.

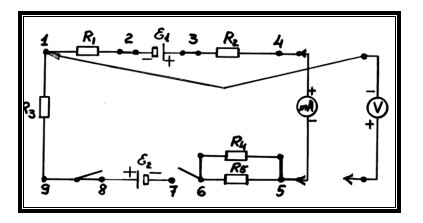

Joonis 1. Alalisvooluahela stendi elektriskeem

Töövahendid

Alalisvooluahela stend, milliampermeeter , voltmeeter .

Töö teoreetilised alused

Juhis voolu tekitamine ja selle säilitamise tingimuste kindlakstegemiseks vaatleme kahte vastasmärgilist laetud juhti 1 ja 2 potensiaalidega
ja
( Error : Reference source not found ). Nende ühendamisel juhiga 3 hakkavad elektronid välja mõjul liikuma juhilt 2 juhile 1. Juhis 3 tekib elektrivool . Langude ülekandmise tulemusena potentsiaalid ühtlustuvad, väljatugevus juhis 3 muutub nulliks ja vool lakkab.

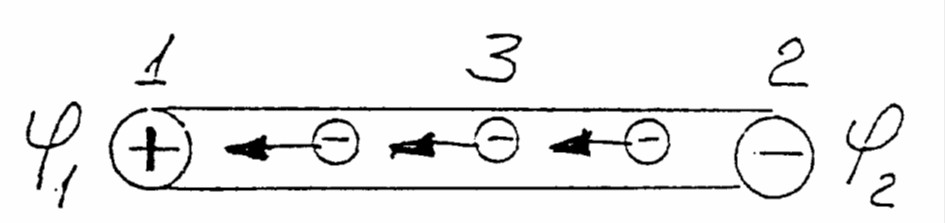

Joonis 2. Voolu tekitamine juhis
Voolu säilitamiseks oleks vaja erimärgilised laengud jälle üksteisest uuesti eraldada, s.t.hoida juhi 3 otstel püsivat potensiaalide vahet. Selleks tuleb luua ahela selline osa, kus laengute liikumine toimub elektrostaatilise välja jõudude vastu. Sellesuunaline liikumine on ilmselt võimalik ainult kõrvaljõudude toimel. Laengute ümberpaigutamisel teevad kõrvaljõud tööd A. Suurust, mis on võrdne positiivse ühiklaengu kohta tuleva kõrvaljõudude tööga, nimetatakse elektromotoorjõuks  (emj.).
(1)
Emj. dimensioon langeb kokku potensiaali dimensiooniga, mistõttu neid mõõdetakse samades ühikutes.
Elektrostaatiliste ja kõrvaljõudude poolt tehtav töö ahela mingil osal 1-2 avaldub:
(2)
Suurust, mis on võrdne elektrostaatiliste ja kõrvaljõudude poolt positiivse ühiklaengu ümberpaigutamisel tehtud tööga nimetatakse pingeks ehk pingelanguks antud ahelaosal 1-2.
(3)
Suletud ahelas on elektrostaatiliste jõudude töö võrdne nulliga, seega
(4)
Vastavalt Ohmi seadusele on voolutugevus I ahela hargnemata osas võrdeline pingega
(5)
U12 ja pöördvõrdeline takistusega R12 Kui ahelaosa ei sisalda vooluallikaid, siis
s.t. pinge ühtib potensiaalide vahega. Avatud vooluahela korral vool ahelas puudub ja U = 0.
(6)
millest
(7)
Voolutugevuse mõõtmiseks ahelas kasutatakse ampermeetrit, mis ühendatakse ahelasse järjestikku. Ampermeetri sisetakistus peab olema väike, võrreldes ahela takistusega.

Töö käik.

Paluge juhendajalt tööülesanne ja joonistage stendi vooluahela skeem (toodud laual olevas töö juhendis). Joonis on teie vormistatud protokolli osaks.

Ühendage voltmeetri "-" klemm ahela etteantud alguspunkti. Edasisel mõõtmisel ahela mõõdetava punkti ühendamisel voltmeetri "+" klemmiga vastab voltmeetri positiivne näit selle punkti potensiaali tõusu alguspunkti suhtes, negatiivne, näit aga potensiaali langust.

Avatud vooluahela korral mõõtke ahela kõigi punktide potensiaalid alguspunkti potensiaali suhtes ( - 0) .Tulemused kandke tabelisse 1, arvestades näidu märki.

Sulgege vooluahel ja korrake punktis 3 kirjeldatud mõõtmised. Mõõtke voolutugevus ahelas. Tulemused kandke tabelisse 1.

Arvutage ahela kõigi punktide potensiaalid  avatud ja suletud vooluahela puhul. Tulemused kandke tabelisse 1.
Tabel 1
Ahela punktide potentsiaalide mõõtmine
Ahela punkti number
avatud ahel
Suetud ahel
φ-φ0, (V)
Φ, (V)
φ-φ0, (V)
Φ, (V)
2
0
0
0
0
3
-6,76
-6,76
-6,75
-6,75
4
-6,76
-6,76
1,87
1,87
5
-6,76
-6,76
3,83
3,83
6
-6,76
-6,76
8,45
8,45
7
8,48
8,48
8,48
8,48
8
0
0
0
0
0 =0(V) I=169,8mA

Arvutage naaberpunktide potensiaalide vahed avatud ja suletud ahela korral.Leidke emj.  . Tulemused kandke tabelisse 2
Tabel 2
Ahela parameetrite arvutamine
Ahela osa
φn -n-1 ( V )
ε ( V )
R (  )
Avatud ahel
Suletud ahel
2-1
0
0
0
0
3-2
-6,76
-6,75
0,001
0,05
4-3
0
8,62
8,62
50,7
5-4
0
1,95
1,95
11,47
6-5
0
4,62
4,62
27
7-6
15,24
0,04
15,20
89,5
8-7
-8,48
-8,48
0
0
9-8
0
0
0
0

Arvutage ahela osade takistused, kasutades eelpool toodud valemeid.

Arvutage voolutugevused ahela hargnenud osades.

Kokkuvõte

Läbiviidud katses mõõtsime alalisvooluahelas erinevate punktidel olevad pinged . Katse võib lugeda õnnestunuks, kuna saavutasime oma eesmärgi ja tuvastasime iga ahela punktis oleva pinge. Arvutuste tulemusena arvutasime välja erinevates ahelates olevad takistused.
