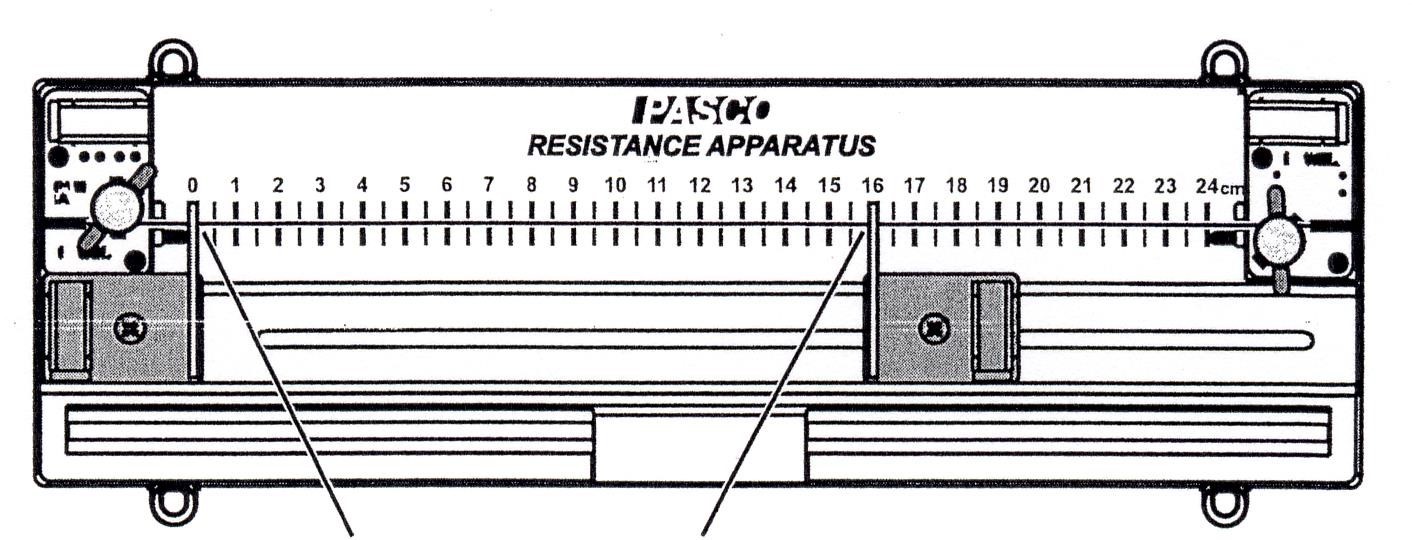

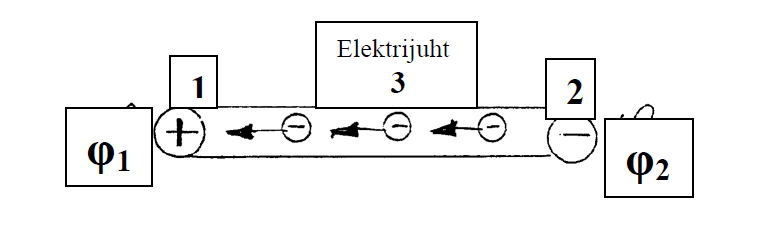

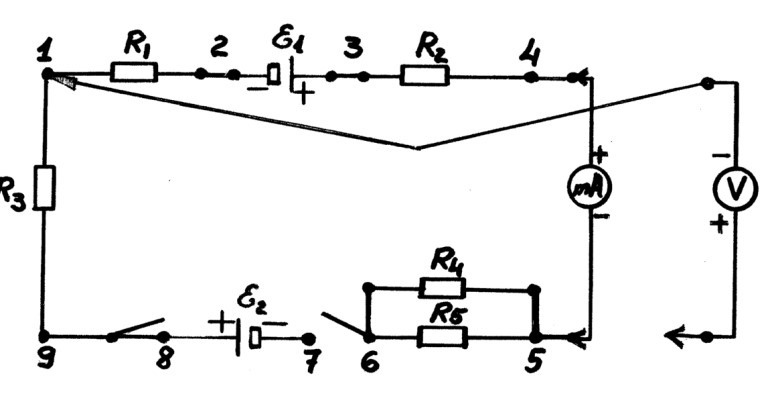

SISUKORD 1.VOLTMEETRI KALIIBRIMINE..........................................................................................2 2.ERITAKISTUS......................................................................................................................6 3.VOOLUALLIKA KASUTEGUR........................................................................................11 4.VOOLUGA JUHTMELE MÕJUV JÕUD MAGNETVÄLJAS..........................................17 1. VOLTMEETRI KALIIBRIMINE 1. Töö eesmärk Kaliibrida galvanomeeter etteantud mõõtepiirkonnaga voltmeetriks. Määrata voltmeetri täpsusklass. 2. Töövahendid Galvanomeeter, etalonvoltmeeter, takistusmagasin, alalispingeallikas. 3. Töö teoreetilised alused. Mõõteriista kaliibrimine on protseduur, kus mõõteriista skaala jaotistega seatakse vastavusse mõõdetava suuruse väärtused etteantud mastaabis. Galvanomeeter on analoogmõõteriist nõrkade voolude (ca 1mA) mõõtmiseks. Selleks, et kasut

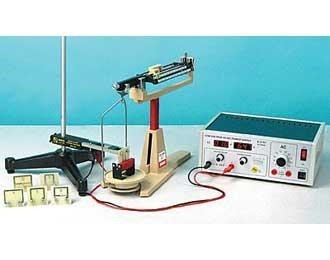

VOOLUGA JUHTMELE MÕJUV JÕUD MAGNETVÄLJAS 1. Töö eesmärk. Määrata vooluga juhtmele mõjuv jõud magnetväljas ja uurida selle jõu sõltuvust voolust ja voolujuhtme pikkusest. 2. Töövahendid. a) Kangkaal Pasco mudel SF- 8608 b) Eri pikkusega voolu juhtmed : SF40 1,2 cm SF37 2,2 cm SF39 3,2 cm SF38 4,2 cm SF41 6,4 cm SF42 8,4 cm c) Magnetite pakett d) AC/DC vooluallikas Pasco mudel SF- 9584. e) Teslameeter, 4060.50 3. Töö teoreetilised alused. Vooluga juhtmele, kui me asetame selle magnetvälja, hakkab mõjuma vastavalt Amper´i 1 seadusele jõud, mida on võimalik arvutada allpool toodud valemiga Fm = B·I·L·sin
Reedo Koort Siim Loost Andri Kõiv VOOLUGA JUHTMELE MÕJUV JÕUD MAGNETVÄLJAS. LABORITÖÖ NR. 6 Õppeaines: FÜÜSIKA II Õpperühm: ET 11/21 Esitamise kuupäev: 05.03.2019 Tallinn 2019 1. Töö eesmärk. Määrata vooluga juhtmele mõjuv jõud magnetväljas ja uurida selle jõu sõltuvust voolust Ja voolujuhtme pikkusest. 2. Töövahendid. a) Kangkaal Pasco mudel SF- 8608 b) Eri pikkusega voolu juhtmed : SF40 1,2 cm SF37 2,2 cm SF39 3,2 cm SF38 4,2 cm SF41 6,4 cm SF42 8,4 cm c) Magnetite pakett d) AC/DC vooluallikas Pasco mudel SF- 9584. e) Teslameeter, 4060.50 3. Töö teoreetilised alused. Vooluga juhtmele, kui me asetame selle magnetvälja, hakkab mõjuma vastavalt Amper´I seaduse
VOOLUGA JUHTMELE MÕJUV JÕUD MAGNETVÄLJAS 1.1. Töö eesmärk Määrata vooluga juhtmele mõjuv jõud magnetväljas ja uurida selle jõu sõltuvust voolust ja voolujuhtme pikkusest. 1.2. Töövahendid a) Kangkaal Pasco mudel SF- 8608 b) Eri pikkusega voolu juhtmed : SF40 1,2 cm SF37 2,2 cm SF39 3,2 cm SF38 4,2 cm SF41 6,4 cm SF42 8,4 cm c) Magnetite pakett d) AC/DC vooluallikas Pasco mudel SF- 9584. e) Teslameeter, 4060.50 1.3. Töö teoreetilised alused Vooluga juhtmele, kui me asetame selle magnetvälja, hakkab mõjuma vastavalt Amper´i 1 seadusele jõud, mida on võimalik arvutada allpool toodud valemiga Fm =BILsin (1) F=( m I -m0 ) g (2) 1.4. Töö käik. 1. Tutvu juhendaja abiga seadmete tööga ja alusta labori ülesannete täitmist. 2. Mõõda magnetpaketi kaal m0 . m0 =
AMPÈRE'I SEADUS PRAKTIKUM Õppeaines: RAKENDUSFÜÜSIKA (KAUGÕPE) Logistikainstituut Õpperühm: Juhendaja: Esitamiskuupäev:……………. Üliõpilase allkiri:…………….. Õppejõu allkiri: ……………… Tallinn 1. Töö eesmärk: Määrata vooluga juhtmele mõjuv jõud magnetväljas ja uurida selle sõltuvust voolutugevusest ning voolujuhtme pikkusest. 2. Töövahendid: o Kangkaal Pasco mudel SF- 8608, o Magnetite pakett, o AC/DC vooluallikas Pasco mudel SF- 9584, o Erineva pikkusega voolujuhtmed: o SF40 1,2 cm, o SF37 2,2 cm, o SF39 3,2 cm, o SF41 6,4 cm, o SF42 8,4 cm. 3. Töö teoreetiline alus: Vooluga juhtmele, kui me asetame selle magnetvälja, hakkab mõjuma vastavalt Ampère'i seadusele jõud, mida on võimalik arvutada allpoo
FÜÜSIKA LABORATOORSETE TÖÖDE ARUANNE Õppeaine: Füüsika II Ehitus teaduskond Õpperühm: KEI 11/21 Üliõpilased: Tallinn 2013 SISUKORD Lähteülesanne 1.Voltmeetri kalibreerimine ............................................................................3 2. Eritakistus.........................................................................................................5 3.Vooluallika kasutegur.........................................................................8
1. Töö eesmärk. Kallibreerida galvanomeeter etteantud mõõtepiirkonnaga voltmeetriks. Määrata voltmeetri täpsusklass. 2. Töövahendid. Galvanomeeter GVM 22c, etalonvoltmeeter B7-23, kaks takistusmagasini, alalispingeallikas. 3. Töö teoreetilised alused. Mõõteriista kalibreerimine on protseduur, kus mõõteriista skaala jaotistega seatakse vastavusse mõõdetava suuruse väärtused etteantud mastaabis. Mõõteriist kalibreeritakse tema valmistamisel mõõtepiirkonna ning otstarbe muutmisel. Galvanomeeter on analoog mõõteriist nõrkade voolude (ca 1A) mõõtmiseks. Selleks, et kasutada galvanomeetrit voltmeetrina, tuleb galvanomeetriga G järjestikku ühendada nn. Eeltakisti RE. Eeltakisti piirab voolu läbi galvanomeetri. Olgu galvanomeetri maksimaalsele näidule vastav pinge U=Ig, kus Ig on siis voolutugevus galvanomeetris ja Rg galvanomeetri sisetakistus. Galvanomeetrist on vaja teha voltmeeter mõõtpiirkonnaga U. Galvanomeetrit ja
Voltmeetri kaliibrimine Laboratoorne töö õppeaines: Füüsika Rõiva ja tekstiili instituut Õpperühm: TD12 Juhendaja: lektor Karli Klaas Esitamise kuupäev: 06.11.2017 Tallinn 2017 VOLTMEETRI KALIIBRIMINE. 1. Töö eesmärk. Kaliibrida galvanomeeter etteantud mtepiirkonnaga voltmeetriks. Määrata voltmeetri täpsusklass. 2. Töö vahendid. Galvanomeeter, etalonvoltmeeter, takistusmagasin, alalispingeallikas. 3. Töö teoreetilised alused.
